纳米二氧化铈

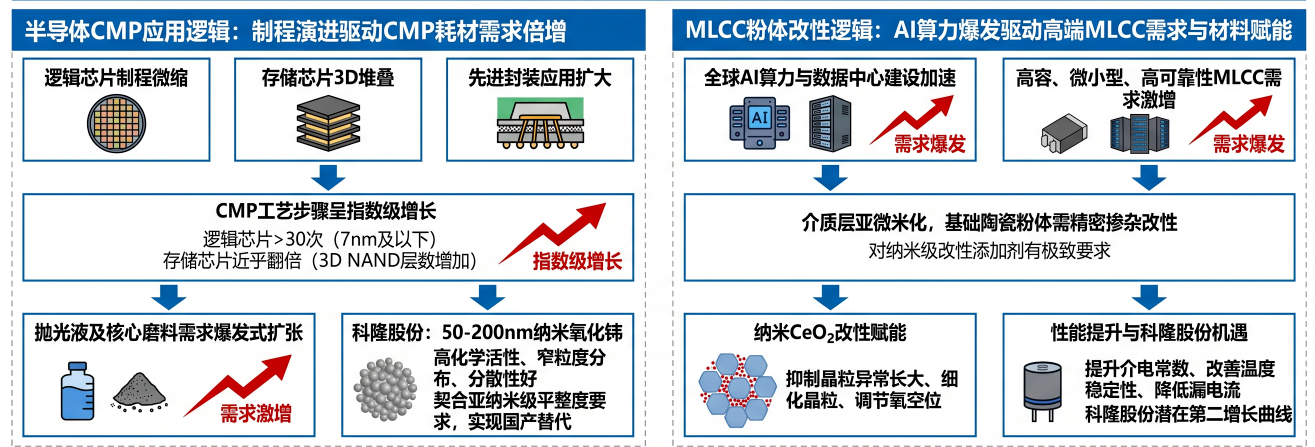

⭕️超精密抛光（CMP）：这是纳米氧化铈的核心应用之一。30-50nm的中等粒径产品是化学机械抛光（CMP）工艺的核心耗材，用于硅片、光学玻璃及集成电路的平坦化处理。它能实现亚纳米级（如Ra<0.5nm）的表面粗糙度，满足7nm以下先进芯片制程的需求。
⭕️电子陶瓷改性（MLCC）：添加到陶瓷材料中可降低烧结温度，抑制晶格生长并提升致密度和介电性能，适用于多层陶瓷电容器（MLCC）等电子元器件的制备。
纳米二氧化铈在MLCC领域有着重要且不可替代的用途。
1.显著提升介电性能与可靠性
在钛酸钡(BaTiO。)等陶瓷介质粉末中添加10-30nm级别的超小粒径纳米氧化铈，可使陶瓷介电常数提升约15%，同时使介质损耗降低20%。这对于满足现代电子设备对高性能电容器的需求至关重要。
2.优化烧结工艺与微观结构
纳米氧化钟能够有效降低陶瓷材料的烧结温度(可降低150-200°C)，并显著抑制晶粒的异常长大。这不仅能提高陶瓷的致密度(>95%)，还能改善产品的整体质量与良品率。
3.推动高端MLCC配方创新
除了传统的掺杂改性，业界正在积极探索将纳米氧化铈用于制备超级电容器的复合电极材料以及高介电常数材料，以实现电容器能量密度和功率密度的双重提升，满足未来更高层次的应用需求。
