玻璃基板产业进度梳理

玻璃基板正处于“工程攻坚→中试验证→小批商用”的临界期：显示与射频/IPD已成熟或量产，光模块/CPO进入小批送样阶段，先进封装（玻璃中介层/Glass Core）在试验线验证并加速向商业化窗口推进，​​2026–2030年被多方定调为量产落地的关键期​​。海外推进快于国内：英特尔、SKC/Absolics、台积电、三星均明确路线与节点，​​2026年试点/小批，2028–2030年进入规模化​​；国内京东方设备入场、中试线推进，目标​​2028年二季度实现量产​​；设备端（帝尔激光等）已实现出货，基板加工（沃格通格微）进入小批供货验证，材料端（凯盛、旗滨、戈碧迦）处于送样/储备阶段。工艺卡点与成本良率曲线仍是核心不确定性：​​高深宽比TGV成孔与孔内金属化（无空洞/高附着）、RDL极限、半导体级原片配方与CTE控制、良率​​是产业化主线难题；主流工艺“激光诱导变性+湿法刻蚀（LIDE）”与多种RDL路线并行推进，​​设备与药水链条先行放量​​。市场节奏与空间：先进封装整体至2030年规模有望超​​794亿美元​​；玻璃基板短中期规模测算分歧较大，​​2025年0.3亿美元→2029年2.12亿美元​​（乐观情形更高），​​2035年或至60亿美元、渗透率约20%​​，但路径高度依赖头部客户导入、成本/良率拐点与产业协同成熟度。玻璃基板产业链资料来源：Yole《Glass Substrate for Semiconductor Applications 2020》，智研咨询，观知海内咨询，各公司官网，华创证券1. 应用维度进度盘点：显示成熟、射频/IPD已量产，CPO送样，先进封装试线加速

​​分场景状态总览​​（按“成熟度→导入期”排序）：

​​显示（TFT-LCD/玻璃基MiniLED背光）​​：TFT-LCD玻璃为成熟市场，2024年全球收入约​​61.2亿美元​​；玻璃基MiniLED背光2025年进入量产元年。​​射频/IPD​​：玻璃作为高Q衬底的IPD已量产应用；长电科技验证显示​​3D电感Q值较平面结构提升接近50%​​，优于传统硅基路线。​​光模块/CPO​​：处于研发/小批送样阶段；沃格光电披露​​1.6T光模块载板小批量送样​​，业内（Corning+Fraunhofer）展示面板级玻璃波导与TGV实现光-电3D协同封装，具备​​>100Tbps​​级CPO潜力。​​先进封装（玻璃中介层/Glass Core）​​：英特尔、台积电、三星/Absolics推动中，​​2026–2030年进入量产窗口​​；当前多为​​试验线/小批验证​​。

表：各终端应用的当前阶段、里程碑与代表进展
| 场景 | 当前阶段 | 关键里程碑/时间 | 代表进展 | | --- | --- | --- | --- | | 显示（TFT-LCD玻璃） | 成熟市场 | 2024年全球市场收入约61.2亿美元 | 国产G8.5+线量产推进，彩虹/东旭投产；高世代仍由外资主导。
| | 玻璃基MiniLED背光 | 量产元年 | 2025年量产元年 | 沃格光电玻璃基背光板已量产应用于海信显示器。
| | 射频/IPD | 已量产/验证提升 | 指标提升近50% | 长电科技3D电感Q值相较平面结构显著提升；玻璃替代LTCC/高阻硅已落地。
| | 光模块/CPO | 小批送样/验证 | 2024–2026年送样验证 | Corning展示玻璃CPO方案及面板级玻璃波导；沃格1.6T产品送样。
| | 先进封装-玻璃中介层 | 试线/验证 | 2026–2030量产窗口 | 台积电推进CoPoS试点，目标未来量产；英特尔展示EMIB“厚芯”玻璃中介层原型。
| | 先进封装-Glass Core | 试线/验证 | 2026–2030量产窗口 | 英特尔、三星电机、Absolics推进Glass Core；英特尔亚利桑那投入>10亿美元布局。
|

TGV主要流程

2. 海外与国内厂商进度对照：时间表与里程碑表：核心企业进度一览（海外 vs 国内） | 企业 | 角色 | 最新进度/时间表 | 备注 | | --- | --- | --- | --- | | 英特尔 | IDM/封装 | 展示EMIB“厚芯”玻璃基板；​​2026–2030量产​​；亚利桑那投入>10亿美元；曾展示​​玻璃核心基板Xeon 6+原型​​ | 强推玻璃路线，设研发与供应链；内部应用优先。
| | SKC/Absolics | Glass Core | 美国佐治亚工厂启动原型生产，​​年末前启动商业化量产​​目标，年产能目标1.2万平方米 | 获美国政府最高7500万美元补贴。
| | 台积电 | 代工/封测 | ​​CoPoS​​试点线建设，规划2026年设首条试验线，量产窗口​​2028–2029​​ | 以面板级封装提升产能效率，后续导入玻璃中介层。
| | 三星电机/三星显示 | 基板/显示 | 建试验线，目标​​2027年​​大规模量产半导体用玻璃基板；对接苹果Baltra样品 | 集团协同推进玻璃基板商业化。
| | 康宁 | 原片/方案 | 展示玻璃CPO方案；称​​2026年为商业化元年​​；预计​​2026Q4出货5–10万片​​，​​2028年百万片级​​；​​2028年新线投产​​ | 强项在高硼硅原片，强调工艺与成本良率关键性。
| | 京东方 | 面板/封装转型 | 中试线设备​​2025年6月搬入​​；​​2026年底–2027年初评估量产线​​，​​2027上半年下单​​，​​目标2028Q2量产​​；与康宁签署MOU | 路线图明确：2027年20:1深宽比/8μm线距量产能力；2029年5/5μm目标。
| | 沃格光电/通格微 | 基板加工 | ​​TGV小批供货​​（玻璃基载板/CPO送样）；板级多层玻璃互联（GCP）技术验证推进 | 具备510×515mm大板、TGV孔径至5μm、深宽比100:1能力。 | | 凯盛/旗滨/彩虹/戈碧迦 | 原片/特种玻璃 | 凯盛推进TGV通孔玻璃研发；旗滨/彩虹规划/产能布局；​​戈碧迦玻璃载板产品已通过部分知名半导体厂商验证​​、基板送样 | 原片端是核心壁垒，国内稳步推进；彩虹、东旭G8.5+显示基板已投产。
| | 帝尔激光/东威科技等 | 设备 | 帝尔激光​​面板级TGV设备已出货​​；东威科技​​PVD/TGV/RDL设备已交付客户​​ | 设备端率先放量，随中试线建设受益。
|

2030年先进封装市场规模有望超794亿美元，

3. 工艺路线与卡点：TGV成孔+孔内金属化+RDL极限​​TGV成孔工艺对比​​：行业主流采用​​激光诱导变性刻蚀（LIDE）+湿法刻蚀​​，兼顾高深宽比与孔壁质量；机械/放电/直接激光烧蚀在效率、孔壁粗糙与裂纹控制等方面存在不足。​​目标是高深宽比、低缺陷、内壁光滑​​。​​孔内金属化难点​​：玻璃非导电、表面与金属粘附性差，易出现空洞/侧壁填充不足，行业聚焦​​药水体系优化​​与​​高附着力电镀工艺​​；“无空洞、无缝隙、高均匀性”是量产关键指标。​​RDL三路线并行​​：半加成（≥5/5μm）成本相对低；“类大马士革”嵌入式RDL可下探至​​≤2/2μm​​并增强结合力；​​硅前道工艺​​可实现​​≤2/2μm​​但成本高、条件苛刻。先进封装向​​8/8μm、5/5μm​​推进对RDL与原片/应力控制提出更高要求。​​成本与良率曲线​​（业内交流口径）：大板TGV玻璃制造成本约​​800美元/平方米​​，受良率与分摊影响，当前售价​​4000–8000美元/平方米​​，​​2028年​​或降至​​2000–3000美元/平方米​​，约为有机载板的​​1.5–2倍​​。4. 产业化时间表与规模预期：共识与分歧

​​时间表共识​​

海外：​​2026年​​试点/小批出货年（Intel/TSMC/Absolics/Corning节点）；​​2028–2030年​​进入规模化导入（GPU/HBM/CPU/CPO先导）。国内：​​2025年​​中试线设备就位（京东方）；​​2026年底–2027年初​​量产线评估与下单；​​2028Q2​​目标量产（京东方）；​​设备环节已先行出货​​，基板/原片加速验证。

​​规模预期与分歧​​

先进封装市场：至​​2030年794亿美元​​，2024–2030年​​CAGR约9.5%​​；2.5D/3D增速更快。玻璃基板市场：口径差异大。谨慎口径：​​2025年0.3亿美元→2029年2.12亿美元​​，​​2035年60亿美元、渗透率20%​​；亦有机构指​​2030年>4亿美元​​、​​渗透率>2%​​的温和路径。需动态跟踪​​头部客户导入/成本良率/产能爬坡​​三要素。5. 国内产业链受益节奏：设备先行、基板跟进、材料为锚​​设备优先受益​​：中试/小批线建设带动​​激光打孔（TGV）、电镀、PVD、曝光、检测​​等环节率先放量；帝尔激光面板级TGV设备已出货，东威科技PVD/TGV/RDL设备已客户批量交付。​​基板加工跟进​​：沃格光电/通格微具备​​大板TGV与多层玻璃互联（GCP）​​能力，​​1.6T光模块载板小批送样​​；封测厂（长电、通富）在射频IPD/TGV工艺验证推进。​​原片是全链条“锚点”​​：半导体级高硼硅玻璃（CTE可调、介电/机械/热稳定协同优化）为核心壁垒，海外（康宁/AGC/NEG/肖特）领先；国内凯盛、彩虹、旗滨、戈碧迦加速储备与送样验证，决定​​大规模导入节奏与成本曲线​​。6. 近期催化与监测要点​​头部协同​​：京东方×康宁签署MOU，聚焦玻璃基载板、CPO、UTG等，​​2026年底–2027年初评估量产线，2028Q2量产目标​​。​​试点线里程碑​​：台积电​​CoPoS​​试点线2026年建设；Absolics​​年末量产​​准备；英特尔EMIB“厚芯”玻璃展示；​​Corning披露2026Q4出货与2028年产能节奏​​。​​展会/订单​​：无锡/合肥先进封装与玻璃基产业活动持续；关注​​TGV设备订单、试产良率披露、CPO小批验证​​落地。

国内外里程碑与时间轴维度海外推进国内推进路线Intel Glass Core/Interposer；TSMC CoPoS（面板级）面板龙头向封装延伸（京东方）；玻璃加工+封装协同（沃格/通格微）近期节点2026试点/小批出货；Absolics年末量产；Corning 2026Q4出货2025中试线设备搬入；​​2026年底–2027初​​评估量产线；​​2028Q2量产目标​​率先落地GPU/HBM/CPU高端封装、CPO验证CPO/射频优先、先进封装随试线推进；设备先行放量关键制约原片/专利/良率/成本原片国产化+TGV/RDL良率协同，客户验证周期
环节-公司-进展-兑现路径环节代表公司关键进展/数据点2026-2028兑现路径预期差判断
激光TGV成孔设备（非绝对龙头）德龙激光已实现TGV激光设备小批量出货；自建TGV工艺试验线并联合湿法/电镀伙伴；并行推动CPO/光通信新品验证。同时在半导体存储客户处获得重复订单，Q1已覆盖上半年扩产，H2仍有需求预期。卖方直言“公司存在预期差”。行业一致判断“设备先启动、材料验证、产线建设”，设备端2026年率先形成​​亿元级​​放量雏形；玻璃基板规模化预计2028-2029逐步放量。​​正向预期差最大​​：市场更多聚焦材料/大厂，忽视了非绝对龙头设备商的多引擎兑现（TGV+存储+固态）与产线协同能力。
激光TGV成孔设备（绝对龙头）帝尔激光已完成面板级/晶圆级出货，技术全球领先、已出口海外；行业推荐名单反复强调关注。设备端最早受益，随TGV工艺渗透持续放量。​​预期差小​​：市场关注度高、预期更充分。
电镀/薄膜/曝光等配套设备东威科技/盛美上海/三孚新科/芯碁微装已推出并交付玻璃基板相关设备（PVD/TGV/RDL、电镀、清洗/电镀等），完成面板级先进封装电镀设备交付。TGV三大核心工序（成孔/填孔/布线）带动配套设备逐步放量，预计随板级封装/玻璃路线推进共振。​​中等预期差​​：产业重要性高，但资金关注相对弱于激光“C位”。材料/基板（玻璃原片/精加工/载板）沃格光电/凯盛/彩虹/戈碧迦沃格：TGV载板小批量供货、10万平米产能已建；技术指标领先，处于国内前列。彩虹：先进封装尚未产生营收（仍在送样/验证）。凯盛/戈碧迦：具备储备并推进中。产业步入工程攻坚，2026-30有望量产但良率/成本仍为核心挑战。近期板块情绪高，龙头估值已反映预期。​​正向预期差有限/分化​​：龙头热度高、兑现仍待良率与客户导入；个别早期验证企业具备中长期弹性。
终端封装/面板大厂京东方A/长电/通富BOE与康宁签署三年合作备忘录，聚焦玻璃载板、光互连等领域，显著提升赛道关注度；封测大厂同步推进FOPLP与玻璃方案中试/验证，2027年起有望对高阶CPU/AI贡献营收。量产节奏仍取决于工艺良率、客户认证周期；产业趋势明确但落地需2-3年节奏。​​预期差有限​​：信息已充分扩散、交易层面演绎充分；基本面兑现需时间。

产品结构的预期差：高毛利超快激光器与新赛道放量

除了短期业绩错位，市场对德龙激光长期成长逻辑的最大预期差在于其​​业务底层的结构性优化​​。公司并非仅在红海市场进行同质化内卷，而是凭借其前瞻性的技术储备，加速向高附加值的赛道转移。

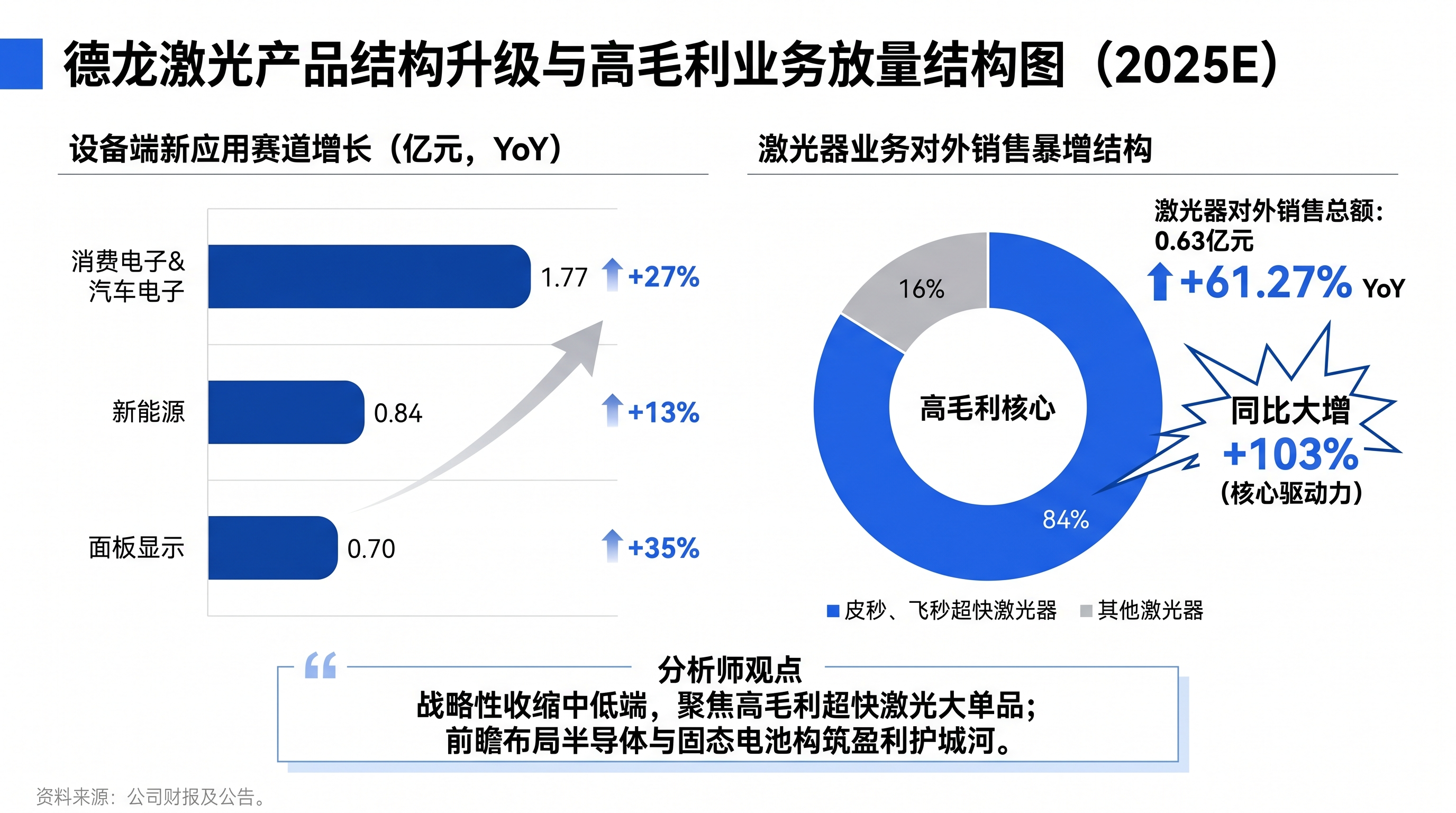

在核心光源方面，公司坚决战略性收缩价格战激烈的中低端纳秒激光器，全力突破超快激光市场。2025年，公司激光器对外销售收入达到0.63亿元，同比大增61.27%，其中皮秒、飞秒及可调脉宽等超快激光器销售额翻倍增长，占比高达83.95%。高技术壁垒带动了盈利质量的提升，激光加工服务及零部件维修业务毛利率均维持在50%以上的高位水平。

在设备应用端，公司针对增量市场的拓展成效显著。2025年，消费电子及汽车电子相关设备收入同比增长27.01%，新能源设备同比增长13.07%，面板显示设备同比增长34.86%。特别是在第三/四代半导体加工（如碳化硅、金刚石衬底剥离）以及固态电池极片制片等前沿领域，德龙激光均取得量产验
