1. 为什么先进封装特别依赖检测？
传统封装相对简单，缺陷少、结构清楚。
但先进封装是：
多个芯片 + 中介层/载板 + RDL线路 + 微凸块/铜柱 + 键合 + TSV/TGV + 高密度互连
只要其中一个环节出问题，整个高价值封装体都可能报废。
KLA 提到，先进晶圆级封装因为特征尺寸更小、异构集成更多、多个组件集成到单个封装中，对过程控制要求更高，检测和量测用于提升良率与质量。
所以检测的重要性可以概括成四个字：
保良率。
2. 哪些地方必须检测？

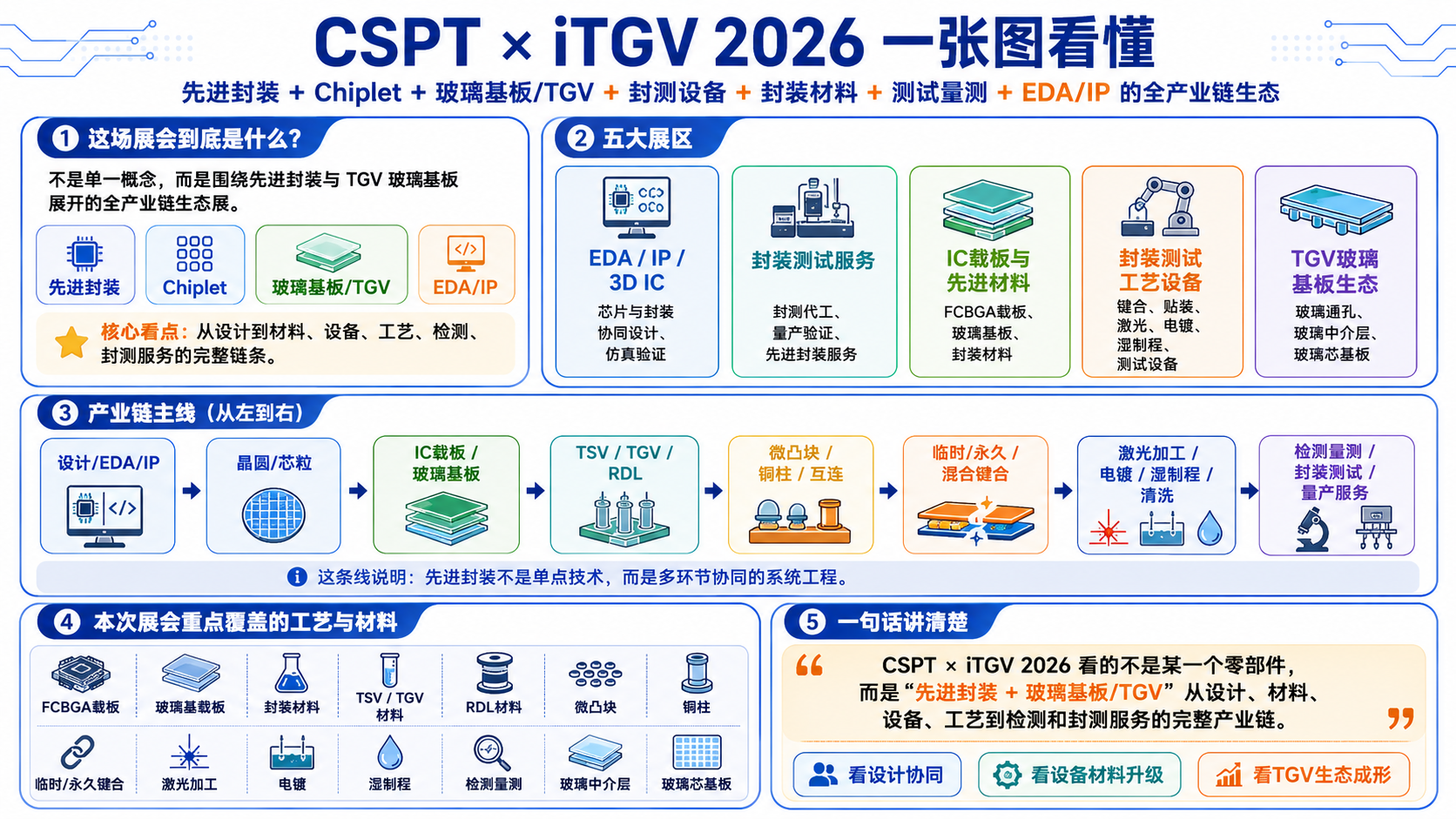

先进封装检测不是最后测一下就完了，而是贯穿全流程。
环节检测什么为什么重要晶圆/芯粒裂纹、划伤、污染、缺陷保证进入封装的是合格芯粒RDL重布线断线、短路、线宽线距、残铜RDL越细，缺陷越致命微凸块/铜柱高度、共面性、偏移、缺失决定互连可靠性TSV/TGV孔径、孔形、裂纹、孔内金属填充玻璃基板/TGV核心良率点临时/永久键合对位、空洞、翘曲、污染影响后续堆叠和剥离混合键合表面颗粒、平坦度、铜凹陷、对准精度一点颗粒或偏差都可能导致键合失败封装后外观、翘曲、内部空洞、焊点缺陷决定最终可靠性终测电性能、功能、老化可靠性确认产品能交付
3. 为什么混合键合让检测更关键？
混合键合是先进封装里最难的工艺之一。
它要求芯片/晶圆表面极度平整、极度干净、极高对准精度。
SemiEngineering 对混合键合检测的描述很直接：随着互连间距缩小，纳米级高度、倾斜或污染变化都可能导致部分或全部键合失败，因此需要更高灵敏度和更高速度的量测工具。
KLA 也提到，混合键合需要精准的 die-to-wafer 对准和优化的表面准备，错位、空洞、厚度变化等都要被发现和预防。
所以混合键合的检测重点是：
颗粒、空洞、翘曲、平坦度、铜凹陷、氧化层缺陷、键合偏移。
这类缺陷很多不是肉眼可见的，必须靠：
高精度AOI、3D量测、红外检测、X-ray、声学扫描、表面形貌量测。
4. 为什么TGV/玻璃基板也特别依赖检测？
TGV玻璃基板不是简单打孔。它涉及：
玻璃打孔 → 孔壁处理 → 金属化 → 电镀填充 → RDL布线 → 封装集成
每一步都可能出缺陷。
TGV检测重点包括：
缺陷影响玻璃裂纹后续封装可靠性下降孔径不一致影响电镀和互连孔壁粗糙影响金属附着填铜空洞导致电阻异常或失效RDL断线/短路直接影响信号传输翘曲/平整度差影响后续键合和贴装
所以TGV产业链里，检测不是“可有可无”，而是决定玻璃基板能不能从样品走向量产的核心环节。

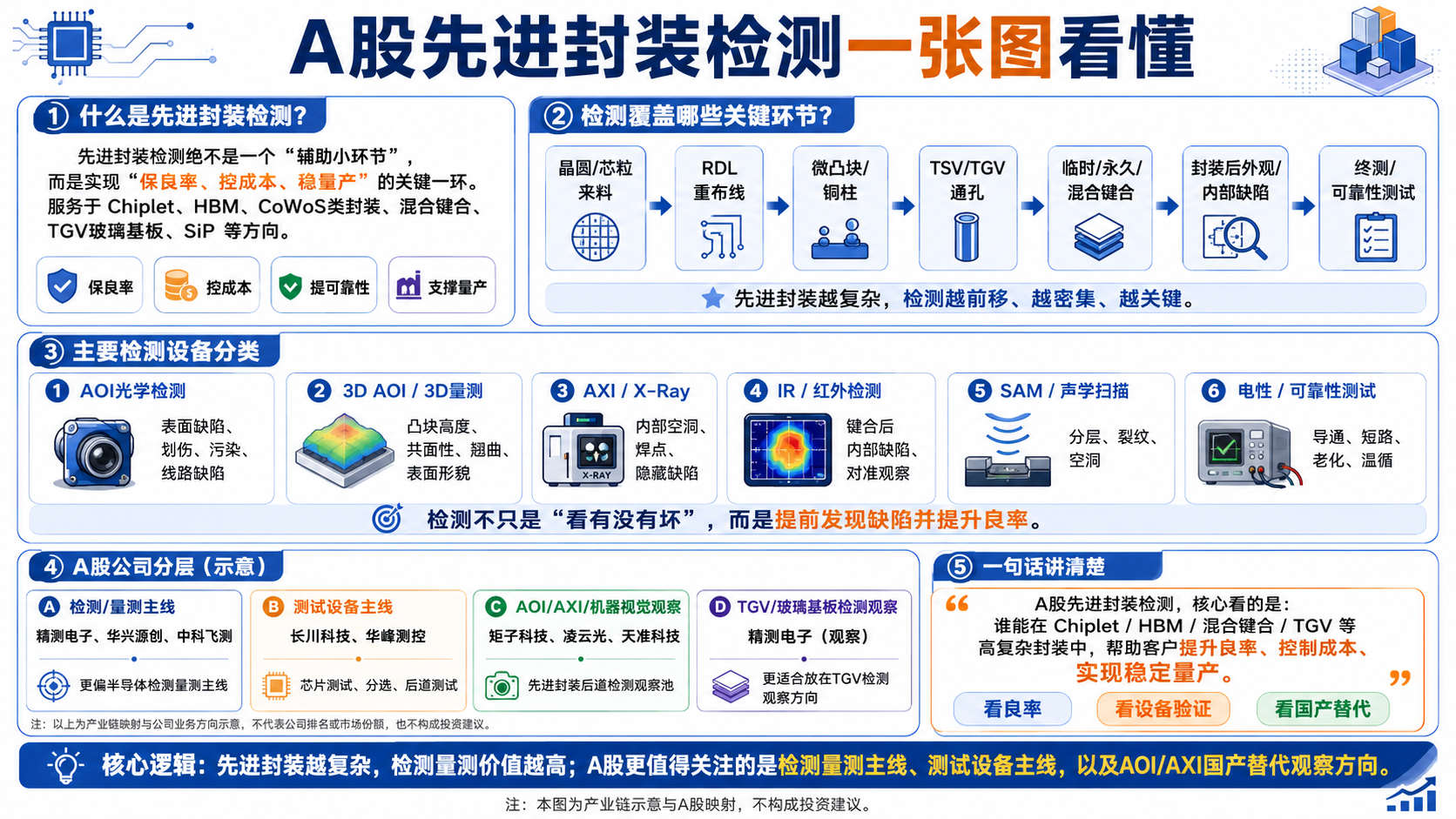

5. 检测设备有哪些类型？
先进封装检测不是一种设备，而是一组设备组合。
类型作用AOI光学检测看表面缺陷、划伤、污染、线路缺陷3D AOI / 3D量测测凸块高度、共面性、翘曲、表面形貌AXI X-ray检测看内部空洞、焊点、隐藏缺陷IR红外检测看键合后内部/亚表面缺陷声学扫描 SAM看分层、空洞、裂纹电性测试看互连是否导通、短路、性能是否正常可靠性测试温循、湿热、老化、机械应力测试
Camtek 在先进封装检测中强调了 100% 检测、高吞吐、微米到亚微米缺陷检测，以及凸块高度、多RDL层、I/O数量增加等量测挑战。
Onto Innovation 的先进封装量测设备也强调用于 W2W/D2W 键合的过程控制，并通过高速红外成像检测亚表面缺陷。
6. 投资角度：检测环节为什么值得重视？
因为先进封装有三个趋势：
第一，封装价值量提高
一个先进封装体里面可能有 GPU、HBM、I/O Die、中介层、载板等多个高价值部件。
如果最后才发现坏了，损失很大。
所以必须前段、中段、后段反复检测。
第二，良率决定成本
先进封装不是做不出来就行，而是要高良率量产。
检测设备的价值在于：
提前发现缺陷 → 减少报废 → 提高良率 → 降低封装成本。
第三，国产替代空间大
高端检测量测设备长期由海外厂商占优，比如 KLA、Camtek、Onto、Lasertec、Advantest、Teradyne 等。
国内厂商如果能在先进封装AOI、AXI、量测、测试机、TGV检测、混合键合检测中突破，就有国产替代逻辑。
先进封装检测环节非常重要，而且越到Chiplet、HBM、CoWoS类封装、混合键合、TGV玻璃基板阶段，检测的重要性越高。
它的核心价值不是“看一看有没有坏”，而是：
保障良率、控制成本、提升可靠性、支撑量产。先进封装拼到最后，不只是拼封装工艺，也是在拼检测量测能力；没有高精度检测，就没有稳定量产。
