玻璃基板和陶瓷基板在AI电互联领域的应用
玻璃基板和陶瓷基板不是竞争关系，而是AI电互联生态中两个完全不同的赛道，各自解决不同层级的物理问题：
差异：玻璃基板解决"信号怎么走得更快更密"，陶瓷基板解决"功率怎么传得更稳更冷"。两者最终都焊接在PCB上，但一个在封装内部，一个在板级层面。
为什么AI时代需要这两种"非传统"基板？
AI芯片的极端物理约束
当前AI芯片已经进入一个前所未有的物理极限区间：
单封装功耗：700–1000W，逼近热失控边缘
封装面积：直奔100mm×100mm以上
HBM4互连间距：必须<10μm
大尺寸翘曲容忍：<50μm，否则焊球直接崩裂
信号频率：多模态/Agent/大带宽场景，信号完整性要求极致
这些约束同时击穿了两个传统方案的物理天花板：
ABF有机基板的死墙：
表面粗糙度~400nm，根本做不了<10μm细线
机械钻孔极限>200μm，高密度互连不可能
大尺寸翘曲200–300μm，远超工艺红线
CTE与硅差距巨大，高功耗下应力拉满
高频串扰、延迟双双爆表
传统PCB（FR-4）的死墙：
Tg（玻璃化转变温度）通常<180°C，无法承受1000W功耗的热循环
CTE约14–17ppm/℃，与芯片CTE（2.6ppm/℃）严重失配
介电常数Dk~4.5，高频损耗大
铜层厚度和层数受限，无法满足AI服务器超高电流密度需求
玻璃基板：先进封装的"新地基"
四大核心优势（硬参数）

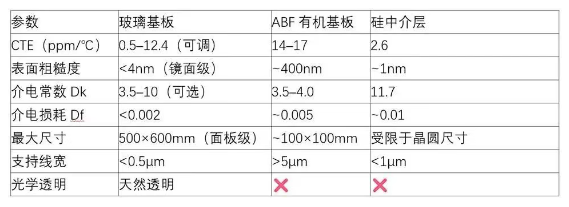

物理本质： 玻璃的CTE可以通过成分调节精准匹配硅芯片（调至3–5ppm/℃），从根本上消除热膨胀失配导致的翘曲和焊球疲劳。其纳米级表面平整度（<4nm）使得亚微米级RDL布线成为可能，这是ABF的400nm粗糙度完全做不到的。
三条技术路线的差异化定位
① Glass Carrier（临时载板）——最先落地，纯增量
定位：工艺辅助载体，最终剥离，不替代任何现有基板
工艺：键合/解键合
+
减薄
进度：已量产。群创光电2025年底拿下SpaceX FOPLP射频芯片订单
与PCB关系：间接——Carrier用于FOPLP工艺中芯片的临时承载，最终芯片仍封装在ABF或PCB上
市场判断：最先吃饭，现金流最稳，但天花板有限
② Glass Interposer（玻璃中介层）——弹性最大，主线中的主线
定位：插在芯片与ABF之间，替代硅TSV中介层
工艺：TGV激光钻孔
+
铜填充
+
细线RDL（<2μm）
进度：台积电CoPoS主推，2028H2–2029H1量产
与PCB关系：直接提升PCB需求——玻璃中介层使得单封装可支持16颗以上HBM堆叠（硅中介层最多8颗），这意味着更大的封装尺寸、更多的I/O引脚、更高密度的PCB来承载
市场判断：弹性最大、最赚大钱。英伟达、AMD下一代AI芯片的核心需求
③ Glass Core（玻璃芯基板）——终极形态，定终局
定位：直接替代ABF基板，成为封装的核心载体
工艺：10–20层高密度RDL，难度拉满
进度：英特尔Clearwater Forest 2026.1已商业化出货（Xeon 6，20层RDL，78mm×77mm）
与PCB关系：改变PCB设计规则——玻璃芯基板封装面积更大、I/O密度更高，要求下游PCB从传统HDI升级到超高层数（>20层）、超细间距（<0.4mm pitch）的先进PCB
市场判断：空间最大，但兑现最晚（2028–2030集中上量）
玻璃基板与PCB的真实关系
不是替代，是升级拉动。 具体机制：
封装尺寸增大
→ PCB尺寸增大：玻璃芯基板使封装面积从~60×60mm扩大到100×100mm+，对应的PCB面积也必须增大
I/O密度提升
→ PCB层数和密度提升：更多HBM堆叠
=
更多信号引脚
= PCB需要更多层（从12–16层升级到20–30层）
信号完整性要求提高
→ PCB材料升级：高端AI服务器PCB需要从普通FR-4升级到极低损耗材料（如Megtron 6/7、Rogers材料）
功耗增大
→ PCB电流承载能力提升：1000W功耗需要更厚的铜层、更多的电源层、更精细的阻抗控制
量化影响：据行业估算，单颗高端AI芯片（如NVIDIA B200/Rubin）对应的PCB价值量从~$50提升到~$150–200，增长2–3倍。
陶瓷基板：功率热管理的"承重墙"

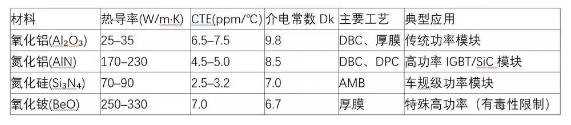

陶瓷基板的核心材料体系
三大核心工艺路线
① DBC（Direct Bonded Copper，直接覆铜）
工艺：铜箔在高温（1065°C）下与陶瓷基板直接键合
优势：导热性好、载流能力强、成本低
局限：铜层厚度一般>200μm，不适合高精度布线；AlN的DBC工艺难度大
应用：IGBT功率模块、光伏逆变器
② DPC（Direct Plated Copper，直接镀铜）
工艺：磁控溅射+电镀，在陶瓷表面直接沉积铜层
优势：铜层薄（10–100μm）、线路精度高（线宽<50μm）、适合高频
局限：载流能力不如DBC、成本较高
应用：射频模块、LED封装、传感器
③ AMB（Active Metal Brazing，活性金属钎焊）
工程界"最硬核"方案：使用活性钎料（含Ti）在较低温度（800–900°C）下实现铜与陶瓷的冶金结合
优势：结合强度最高、热循环可靠性最好、适合Si₃N₄等难焊陶瓷
局限：工艺复杂、成本最高
应用：车规级SiC/IGBT模块（如丰田、英飞凌的功率模块）
陶瓷基板在AI服务器中的角色
AI服务器是陶瓷基板的新增量市场，核心需求来自三个方向：
①
电源模块（VRM）——最直接的需求
AI芯片1000W功耗需要极其强大的电源管理：
AI服务器单机VRM功率从~500W提升到1500–2000W
VRM中的功率MOSFET/GaN需要高散热基板
氮化铝DBC/AMB是当前最优解
每台AI服务器需要数十个功率模块
②
散热接口——热管理的刚需
陶瓷基板作为芯片散热路径中的关键中介层
氮化铝热导率170–230 W/m·K，远超氧化铝（25–35）和FR-4（0.3–0.4）
直接键合在散热器或液冷板上
③
射频/微波电路——5G/6G基站+AI推理边缘
陶瓷基板低损耗、高稳定性的天然优势
LTCC（低温共烧陶瓷）在射频前端模块中广泛应用
AI推理边缘设备（如自动驾驶、机器人）需要高可靠性的射频+功率一体化封装
陶瓷基板与PCB的关系
陶瓷基板与PCB的关系比玻璃基板更直接、更复杂，存在三种模式：
模式一：陶瓷基板作为PCB的组成部分（嵌入式）
陶瓷基板嵌入在PCB内部，形成混合基板
典型案例：AI服务器主板中，高功率区域的电源模块使用陶瓷基板，信号区域使用FR-4/HDI PCB
陶瓷基板通过SMT焊接或嵌件注塑方式集成到PCB上
模式二：陶瓷基板替代PCB（全陶瓷PCB）
在极端环境（高温、高频、高功率）下，陶瓷基板完全替代有机PCB
典型案例：航天、军工、部分汽车电子
AI服务器中不太可能全陶瓷化，但局部区域可能采用
模式三：陶瓷基板作为独立模块，焊接在PCB上
最常见的模式：功率模块（DBC/AMB基板）作为独立器件，通过BGA或引脚焊接在PCB上
AI服务器中，VRM模块、散热模块都是这种模式
这是AI服务器拉动陶瓷基板需求的主要路径
玻璃基板
vs

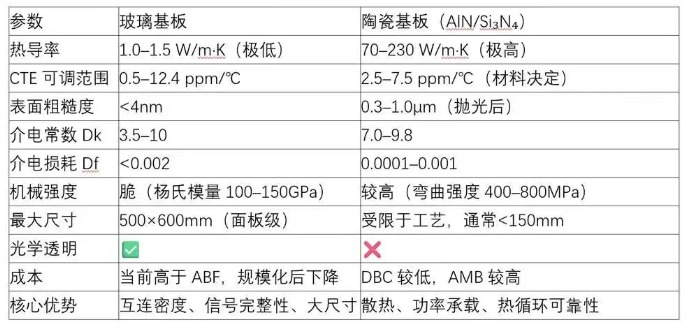

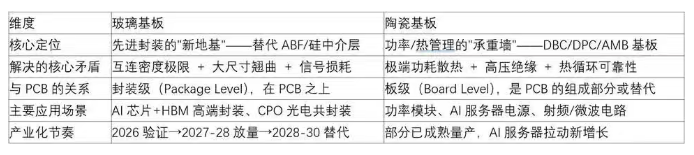

陶瓷基板：关键参数对比
本质差异：
玻璃基板是电信号传输的最优载体（低损耗、高密度、大尺寸）
陶瓷基板是热+功率传输的最优载体（高导热、高绝缘、高可靠性）
玻璃基板的致命缺陷是不导热（热导率仅1–1.5 W/m·K），这恰恰是陶瓷基板的核心优势
陶瓷基板的致命缺陷是表面粗糙、尺寸受限，这恰恰是玻璃基板的核心优势。
一句话总结：
玻璃基板解决"信号走得更快更密"的问题，站在封装的顶端；陶瓷基板解决"功率传得更稳更冷"的问题，站在板级的底层。两者通过PCB连接，形成一个完整的AI电互联栈。不是谁替代谁，而是各自在物理极限的边界上，为AI算力的持续增长铺路。
有机基板的"自救"——铜箔涂树脂与陶瓷填料压塑能否逼近玻璃/陶瓷基板性能？
为什么会有这两条"中间路线"？

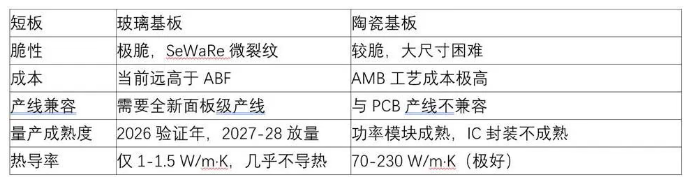

玻璃基板和陶瓷基板虽然性能碾压，但各有致命短板：
核心矛盾：AI PCB的量产需求是"现在就要"，但玻璃基板/陶瓷基板的成熟是"两三年后"。行业必须找到在现有有机PCB/CCL产线上渐进升级的路径。
这就是铜箔涂树脂（RCC）和陶瓷填料压塑两条路线诞生的逻辑——不是要替代玻璃/陶瓷基板，而是在它们成熟之前，用有机体系的渐进改良，尽可能逼近其性能，降低AI PCB的量产难度。
路线一：铜箔直接涂树脂（RCC）——去玻纤化
什么是RCC？
RCC（Resin Coated Copper，树脂涂布铜箔）的本质是：把传统CCL（覆铜板）中的"玻纤布+浸渍树脂+铜箔"三层结构，简化为"树脂+铜箔"两层结构。
关键物理变化：
去掉玻纤布后，树脂层可以实现更均匀的厚度控制（介厚均匀性大幅提升）
表面粗糙度从玻纤布带来的~400nm降低到树脂自流平的~50-100nm
没有玻纤编织纹理的干扰，激光钻孔和精细线路制作更容易
介电常数Dk和损耗Df完全由树脂配方决定，不再受玻纤布影响
RCC在AI PCB中的真实进展
①
光模块PCB——RCC已经证明自己
根据2026年5月行业资讯，国内PCB厂商迅捷兴的RCC路线已实现：
稳定做到15/15/15μm（线宽/线距/铜厚）精细度
在1.6T光模块PCB中，RCC已成为刚需——传统PP（Prepreg，半固化片）含玻纤布，在≤10μm制程下介厚均匀性和信号损耗无法满足要求
已向英伟达、AMD送样认证，向头部光模块厂商送样
为什么光模块先吃螃蟹？
光模块PCB面积小（通常<50mm×50mm），对大尺寸翘曲不敏感
信号速率极高（1.6Tbps），对Dk/Df极其敏感
产量大，对成本敏感——RCC比玻璃基板便宜得多
② AI服务器电源PCB——RCC的第二战场
迅捷兴已切入AI服务器电源PCB供应链（客户包括欧陆通、麦格米特）
高端二次电源（12层2阶）、三次电源（14层3阶）使用RCC工艺
2026年预期收入8千万-1亿元
③ CoWoS国产替代——RCC的远期想象空间
RCC在大尺寸载板的平整度与良率表现均优于ABF
具备更优的Dk/Df参数，表面更平滑，集肤效应更小
但目前仍处于早期，尚未进入台积电/英伟达供应链验证

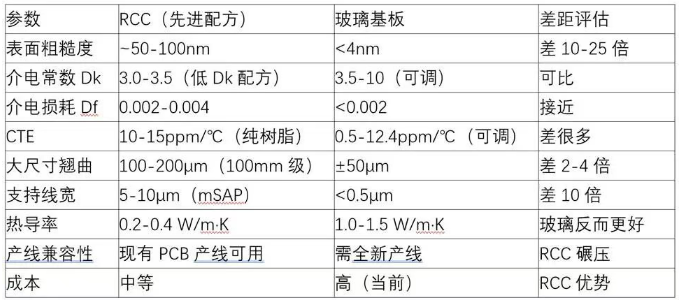

RCC vs
玻璃基板：性能差距有多大？
RCC在Dk/Df（电性能）上可以逼近玻璃基板，但在表面粗糙度、CTE控制、大尺寸翘曲、超细线宽上差距巨大。RCC无法替代玻璃基板在AI芯片高端封装中的位置，但可以在光模块、电源模块、中高端PCB等领域大幅降低量产门槛。
路线二：树脂+陶瓷粉料压塑——有机体系"陶瓷化"
什么是陶瓷填料CCL？
传统CCL =
铜箔
+
环氧树脂
+
玻纤布（增强材料）
陶瓷填料CCL =
铜箔
+
环氧树脂
+ SiO₂/AlN/BN等陶瓷粉料（替代玻纤布作为增强/改性材料）

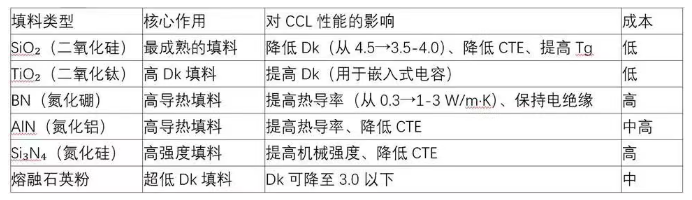

不同陶瓷填料的效果
行业最新进展
① SiO₂填充——已大规模量产，AI服务器PCB标配
AI服务器PCB（如OAM/UBB板）已普遍使用高填充SiO₂的CCL材料
松下Megtron 6/7系列、Rogers RO4000系列都采用高SiO₂填充配方
效果：Dk从标准FR-4的4.5降至3.4-3.7，Df从0.02降至0.002-0.005
这是当前AI PCB材料升级的主流路径，已完全成熟
② BN/AlN填充导热CCL——正在突破
目标：将PCB的热导率从0.3-0.4 W/m·K提升到1-5 W/m·K
挑战：陶瓷粉料填充比例超过60%后，树脂流动性急剧下降，层压工艺困难
进展：部分厂商已实现热导率1-2 W/m·K的CCL量产，但3 W/m·K以上仍处于实验室阶段
AI服务器对PCB散热的需求正在推动这一路线加速
③ T-glass/NE-glass低CTE玻纤布——玻纤布本身的升级
这不是"去玻纤化"，而是"升级玻纤布"：
T-glass（低CTE玻纤布）：CTE从E-glass的~14ppm/℃降至~5ppm/℃，用于IC基板（ABF/BT）的核心增强层
NE-glass（低Dk玻纤布）：Dk从E-glass的~6.2降至~4.4，用于AI服务器PCB的高速信号层
Q-glass（石英玻璃布）：Dk~3.8，CTE~0.5ppm/℃，但硬度太高、价格太贵，仍在实验室
最新进展
日本日东纺（Nittobo）垄断T-glass量产，供应英伟达、微软、谷歌、亚马逊
台湾玻璃工业成为全球第三家掌握Low-Dk玻纤布量产的企业
T-glass严重短缺，高盛报告指出AI客户"抢走"T-glass导致BT基板厂商面临双位数短缺
Low-Dk分为三个等级：Low-Dk1/2已量产，Low-Dk3和Q-glass仍在开发

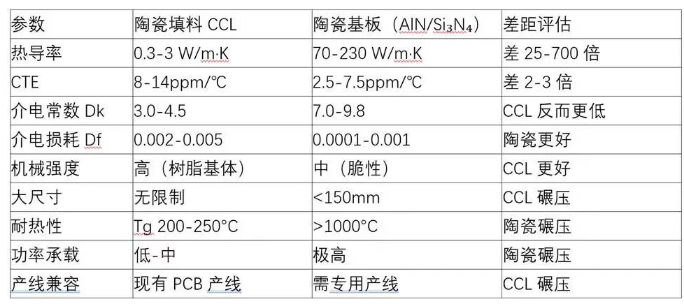

陶瓷填料CCL vs
陶瓷基板：性能差距有多大？
陶瓷填料CCL在电性能（Dk）上甚至优于陶瓷基板，在大尺寸和产线兼容性上碾压陶瓷基板。但在热导率和功率承载上差距巨大——陶瓷填料CCL的热导率上限约3 W/m·K，而AlN陶瓷基板是170-230 W/m·K。陶瓷填料CCL无法替代陶瓷基板在功率模块中的位置。

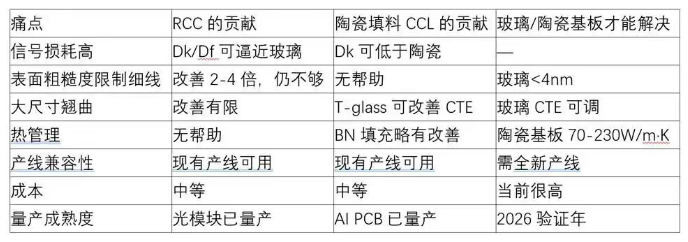

核心问题：这两条路线能否降低AI PCB量产难度？
能降低什么？
不能降低什么？
①
亚微米级互连密度——只有玻璃基板能做
RCC最好能做到5-10μm线宽，玻璃基板可以做到<0.5μm
HBM4的<10μm间距要求，RCC在极限边缘，玻璃基板游刃有余
这是物理极限差异，不是工艺优化能弥补的
②
极端功耗散热——只有陶瓷基板能做
陶瓷填料CCL热导率上限~3 W/m·K，1000W芯片的散热需求远超此数
陶瓷基板（AlN）170-230 W/m·K，是功率散热的不二之选
BN填充CCL可以作为"辅助散热通道"，但不能替代陶瓷功率模块
③
大尺寸封装翘曲控制——只有玻璃基板能做
100mm×100mm封装，ABF翘曲200-300μm，RCC改善有限
玻璃基板CTE可调至3-5ppm/℃，翘曲控制在±50μm
T-glass玻纤布可以改善CCL的CTE，但改善幅度有限（从14→8-10ppm/℃）
真实终局：四层架构，各司其职
RCC和陶瓷填料CCL不是玻璃/陶瓷基板的"替代品"，而是"缓冲层"——在玻璃/陶瓷基板成熟之前，用有机体系的渐进改良满足AI PCB的量产需求
RCC的真实价值在光模块和高速信号层——在≤10μm制程下，RCC的无玻纤化结构是刚需，这是传统PP做不到的。但RCC做不到<5μm线宽，在HBM4的<10μm间距面前力不从心
陶瓷填料CCL的真实价值在AI服务器主板——SiO₂填充已是标配（Megtron 6/7、Rogers），BN填充导热CCL是下一步。但热导率上限~3 W/m·K，无法替代陶瓷功率模块
T-glass/NE-glass是当前最紧缺的材料——不是"去玻纤化"，而是"升级玻纤布"。Nittobo垄断T-glass，台湾玻璃工业突破Low-Dk，Q-glass仍在实验室
四条路线不是竞争，是分层协作：
玻璃基板管封装级互连密度（最顶层）
T-glass+ABF管IC基板（第二层）
SiO₂/BN填充CCL+RCC管PCB（第三层）
AlN/Si₃N₄陶瓷管功率散热（最底层）

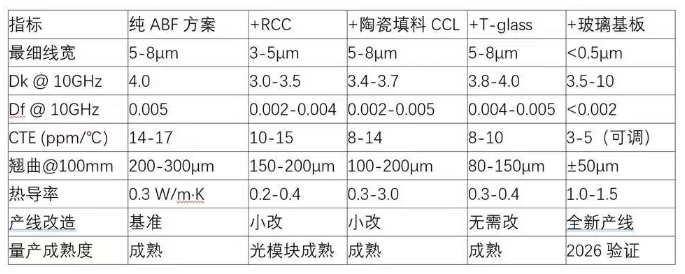

对"降低AI PCB量产难度"的定量评估
RCC +
陶瓷填料CCL + T-glass的组合，可以在不更换产线的前提下，将AI PCB的Dk/Df改善30-50%、CTE改善30-40%、翘曲改善40-60%
但无法突破亚微米互连和极端散热的物理极限——这必须依赖玻璃基板和陶瓷基板
2026-2028年是两条路线并行的窗口期：有机体系渐进改良满足当前需求，玻璃/陶瓷基板完成验证和量产爬坡
2028年以后，随着玻璃基板成本下降和良率提升，高端AI封装将逐步向玻璃基板迁移，但PCB层仍将以有机体系（陶瓷填料CCL+RCC）为主
总结
RCC解决"玻纤布太粗做不了细线"的问题，陶瓷填料解决"树脂太差损耗太高"的问题，T-glass解决"玻纤布CTE太大翘曲太狠"的问题——三者都是在有机PCB体系内"打补丁"。这些补丁能把AI PCB的性能提升30-60%，足以满足当前（2026-2028）的量产需求。但要真正突破亚微米互连和极端散热的物理天花板，最终仍必须依赖玻璃基板和陶瓷基板。不是谁替代谁，而是"补丁"先上、"换底"后上，四层架构各司其职。
