ALD制备是键合界面的核心绝缘膜，它是3D堆叠工艺的关键保障——没有它，Cu焊盘会出现短路、扩散、键合不牢的问题，3D堆叠就无法实现。

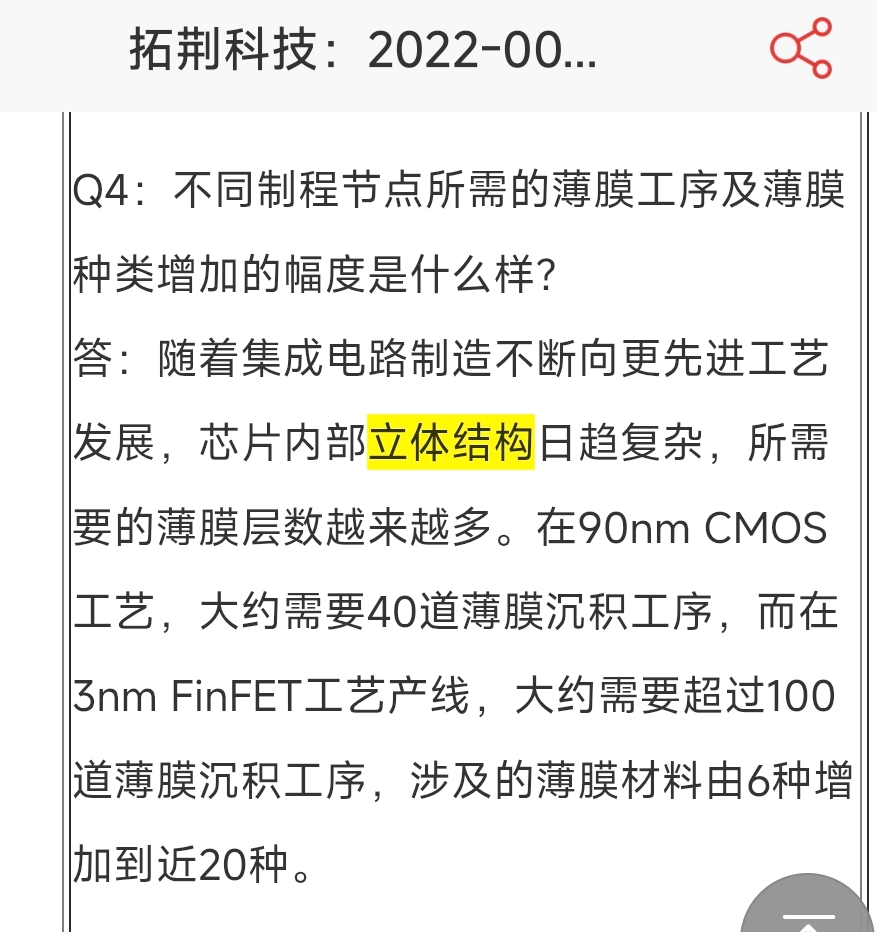

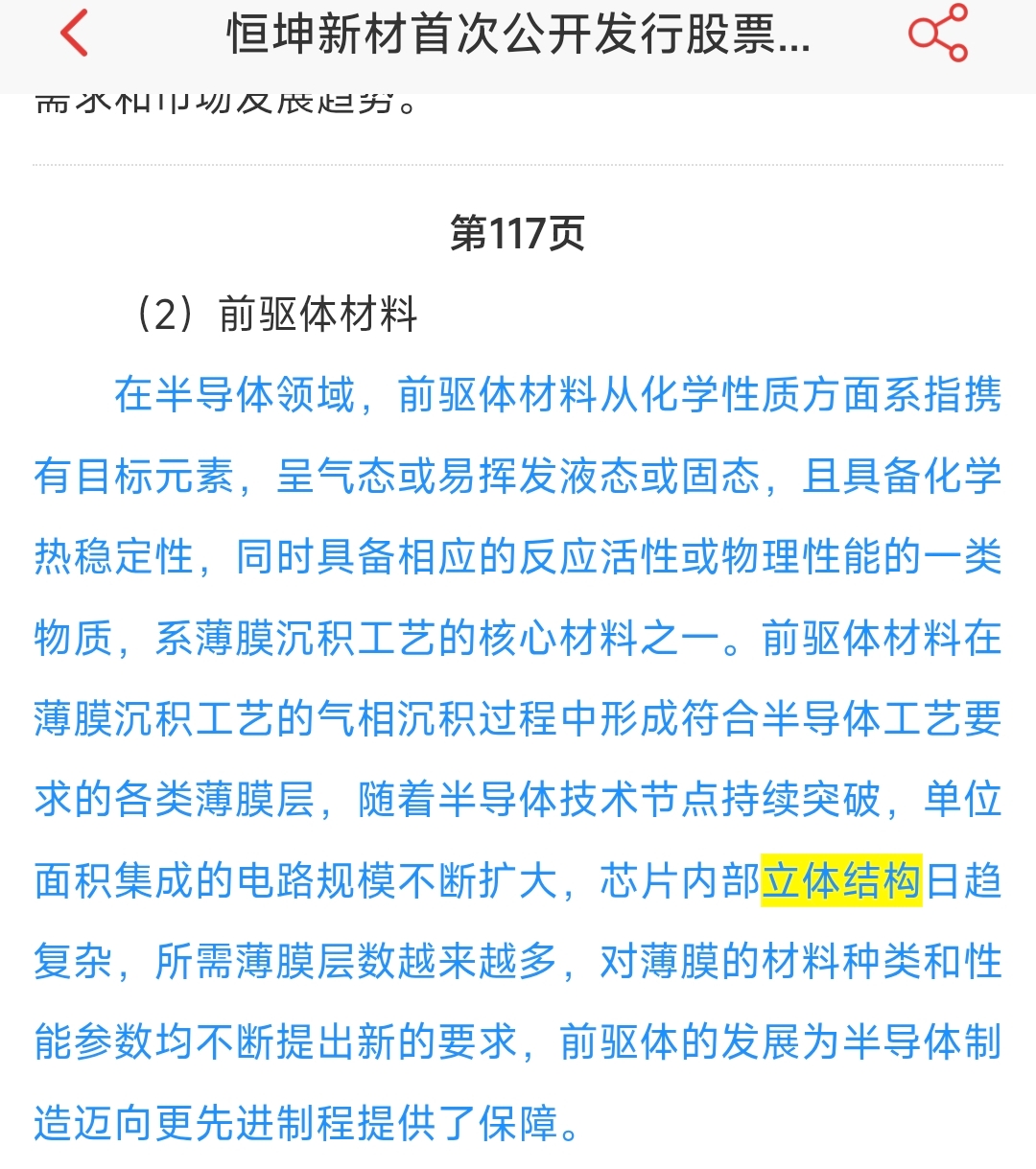

不同制程节点所需的薄膜工序及薄膜种类增加的幅度是什么样?
答：随着集成电路制造不断向更先进工艺发展，芯片内部立体结构日趋复杂，所需要的薄膜层数越来越多。在90nm CMOS工艺，大约需要40道薄膜沉积工序，而在3nm FinFET工艺产线，大约需要超过100道薄膜沉积工序，涉及的薄膜材料由6种增加到近20种。

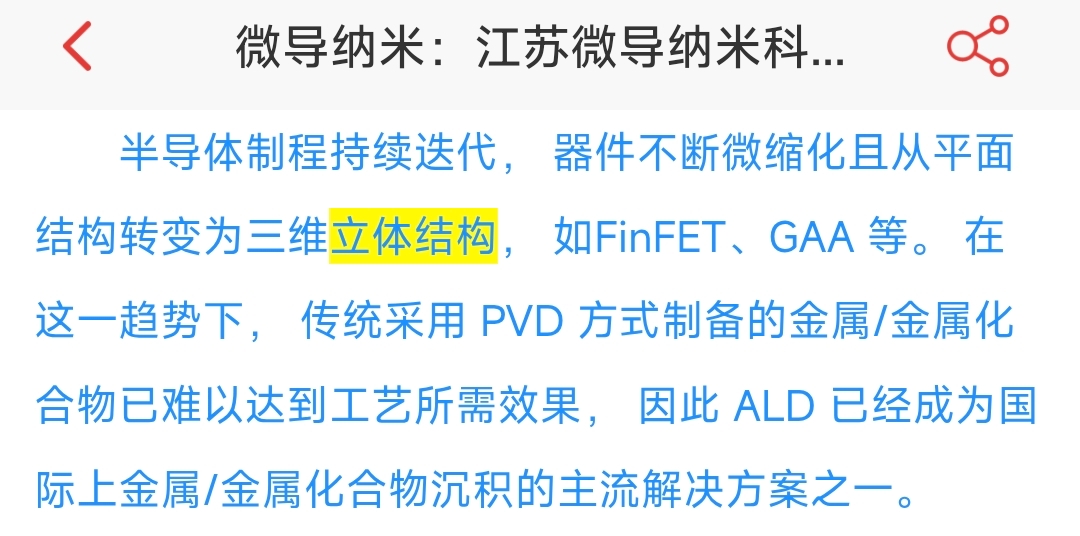

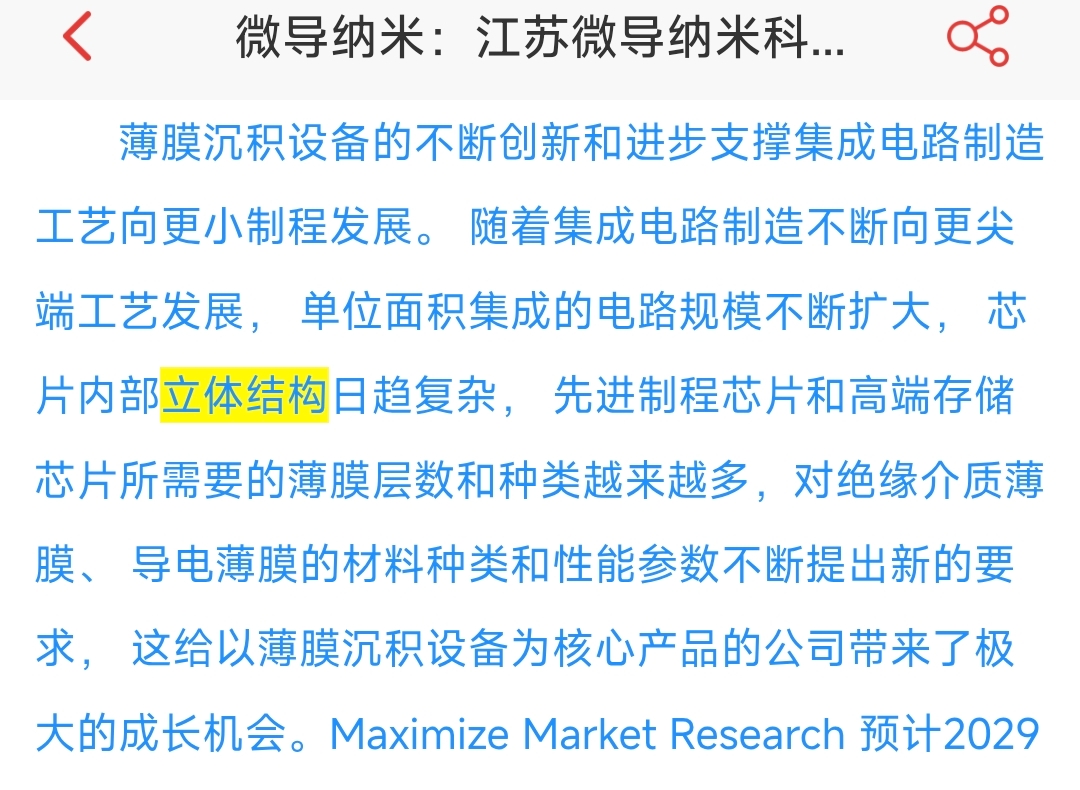

半导体制程持续迭代，器件不断微缩化且从平面结构转变为三维立体结构，如FinFET,GAA等。在这一趋势下，传统采用PVD方式制备的金属/金属化合物已难以达到工艺所需效果，因此ALD已经成为国际上金属/金属化合物沉积的主流解决方案之一。
