随着AI集群从400G迈向800G、1.6T，数据中心数据传输量快速增长，光互联成为AI基础设施扩张的重要支撑。下游光模块需求增长，也开始向上游磷化铟材料传导。
今天重点解读
磷化铟材料。
磷化铟为什么难以替代
磷化铟是一种化合物半导体，能够高效完成电信号与光信号转换，同时与InGaAs、InGaAsP等材料具有较好的晶格匹配，适合制造1310纳米和1550纳米通信波段的激光器、调制器和探测器。

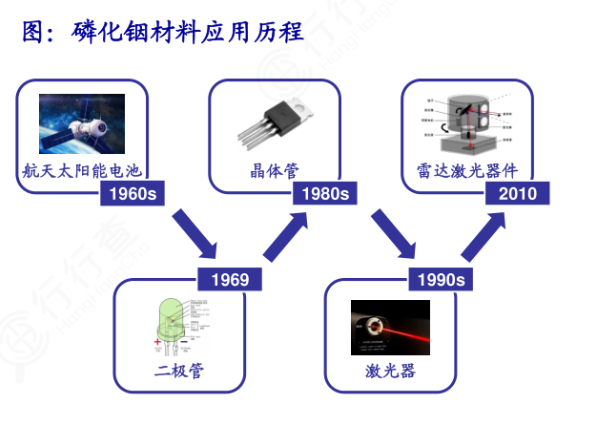

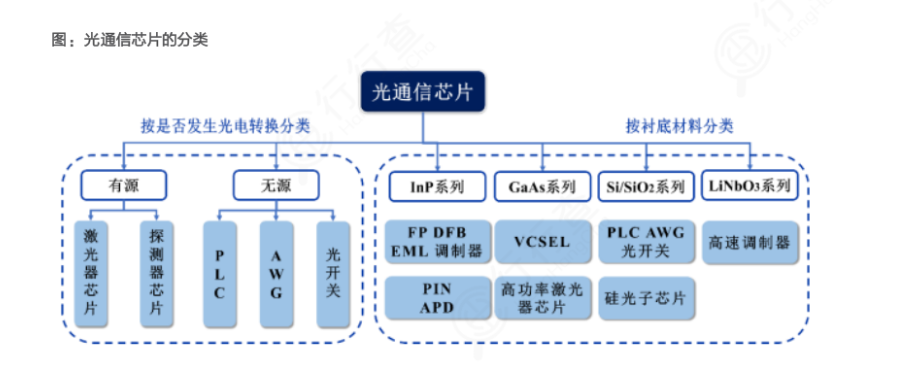

目前，DFB激光器、EML电吸收调制激光器、连续波激光器以及PIN、APD探测器等核心光芯片，都大量使用磷化铟材料。
即使是硅光方案，硅擅长调制、传输和大规模集成，但本身不擅长发光，仍需要通过外置激光器或异质集成，引入磷化铟光源。
因此，硅光和磷化铟并不是简单的替代关系，硅负责大规模集成和光信号处理，磷化铟负责发光和高速光电转换。

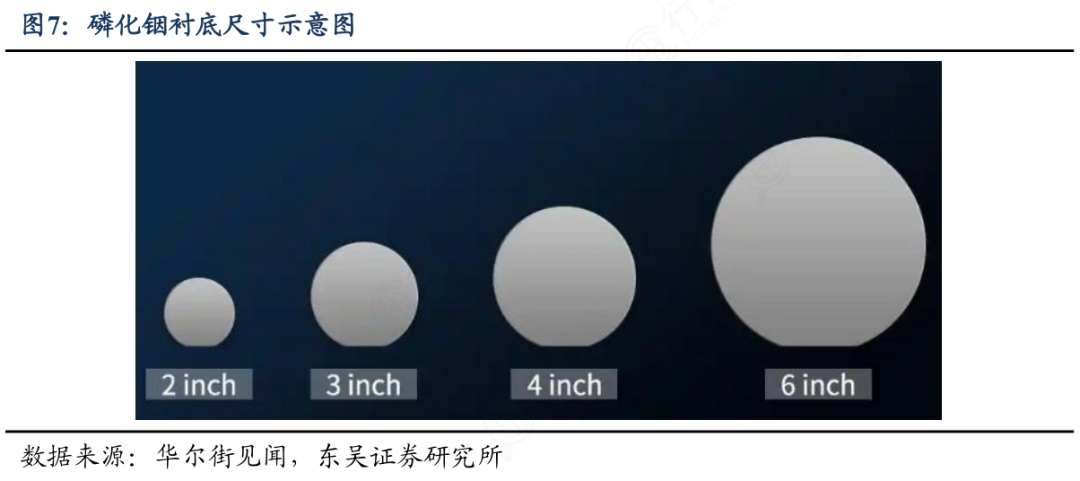

当前光通信主要使用2-4英寸磷化铟衬底，未来会逐步向6英寸升级，以提高单片晶圆产出，降低单位芯片制造成本。
核心门槛在单晶生长

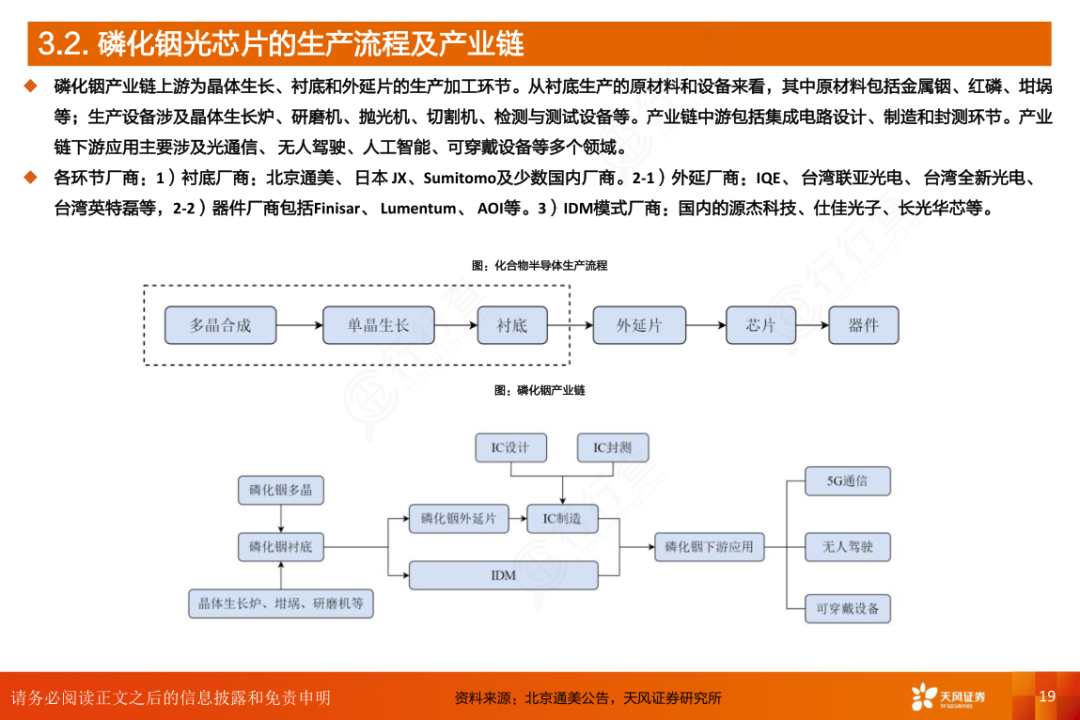

磷化铟衬底需要经过高纯原料制备、多晶合成、单晶生长、切割、研磨、抛光和检测等多道工序，其中最难的是单晶生长。
磷化铟材料脆性较高，生产过程中容易出现位错、孪晶、裂纹和掺杂不均匀。晶体尺寸越大，热场控制、应力管理和晶体界面控制的难度越高。
因此，大尺寸量产不是简单把设备做大，而是需要重新解决缺陷和良率问题。
同时，衬底还要满足后续外延和光芯片制造要求。位错密度、表面粗糙度、平整度、晶圆翘曲和批次一致性，都会影响下游良率。
新增晶体炉并不等于新增有效产能。设备投产后，还要经历工艺调试、良率提升和客户认证，新增工厂通常需要两至三年才能形成稳定供应。

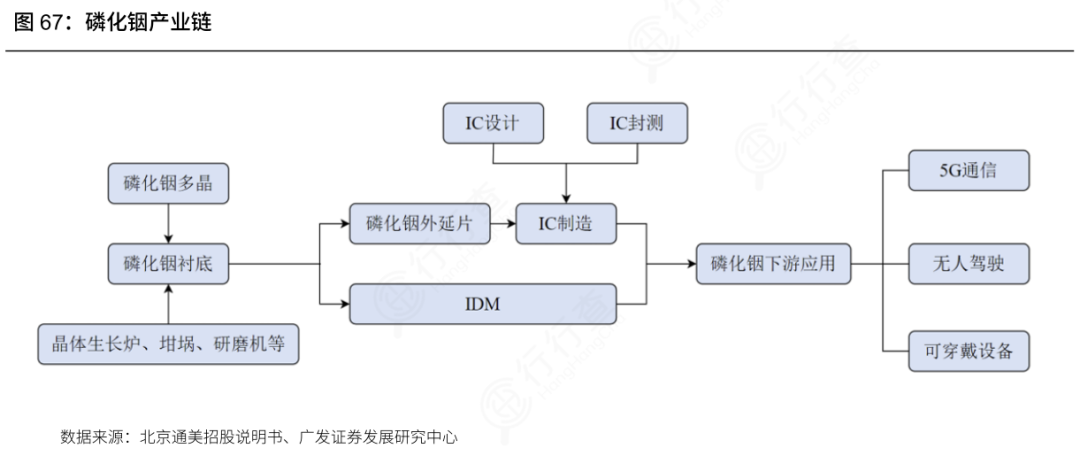

产业链环节

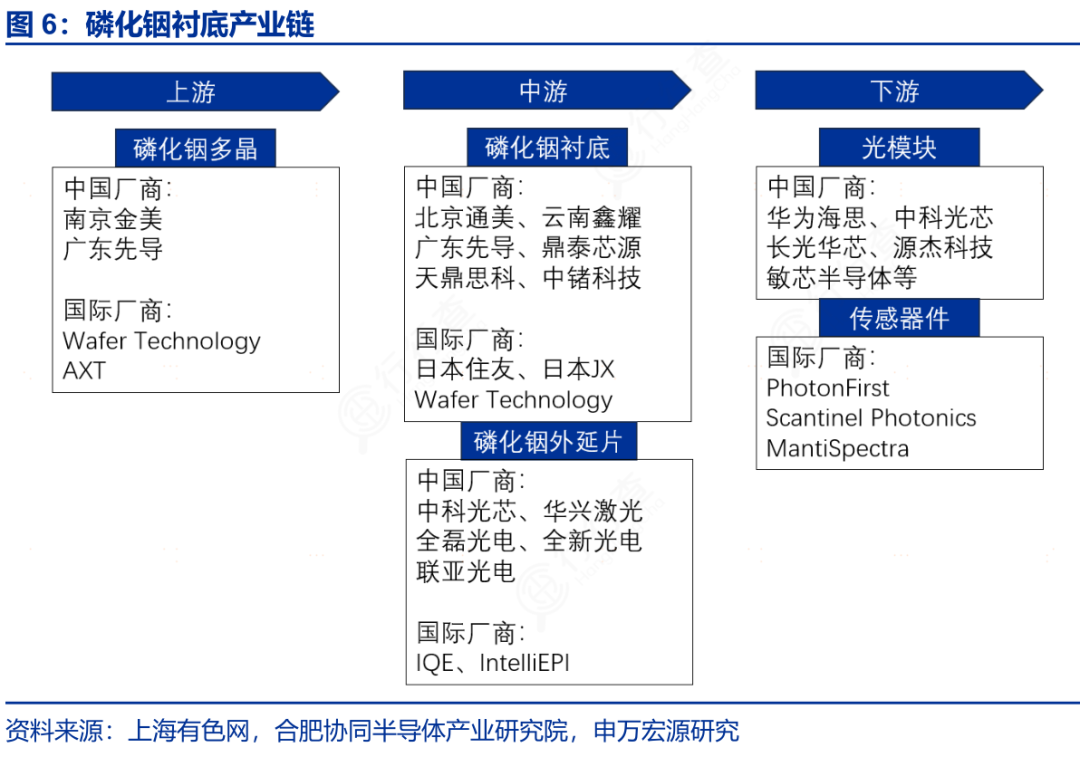

产业链上游包括高纯铟、红磷、多晶磷化铟、坩埚，以及晶体生长、切割、抛光和检测设备。
中国拥有较丰富的铟资源，但资源优势并不等于高品质衬底优势，核心仍是高纯原料控制、单晶生长工艺和稳定良率。
中游是单晶和衬底制造，代表性企业包括住友电工、JX先进金属、AXT及其中国制造主体北京通美。国内云南锗业、广东先导、珠海鼎泰芯源等企业，也在推进磷化铟衬底业务。
下游包括外延片、激光器、调制器、探测器和光子集成芯片，最终进入800G、1.6T光模块、相干通信、数据中心网络、通信基站、激光雷达和传感器等场景。
行业护城河
磷化铟衬底企业卖的不是普通晶片，而是长期验证后的稳定制造能力。
产品价值主要取决于晶圆尺寸、掺杂类型、位错密度、表面质量、有效面积和批次一致性。高品质衬底可以提高外延和光芯片良率，因此下游客户不会只比较采购价格。
行业真正的护城河，是单晶热场和配方积累、低缺陷大尺寸生长能力、客户认证以及稳定交付能力。
市场空间与供需情况

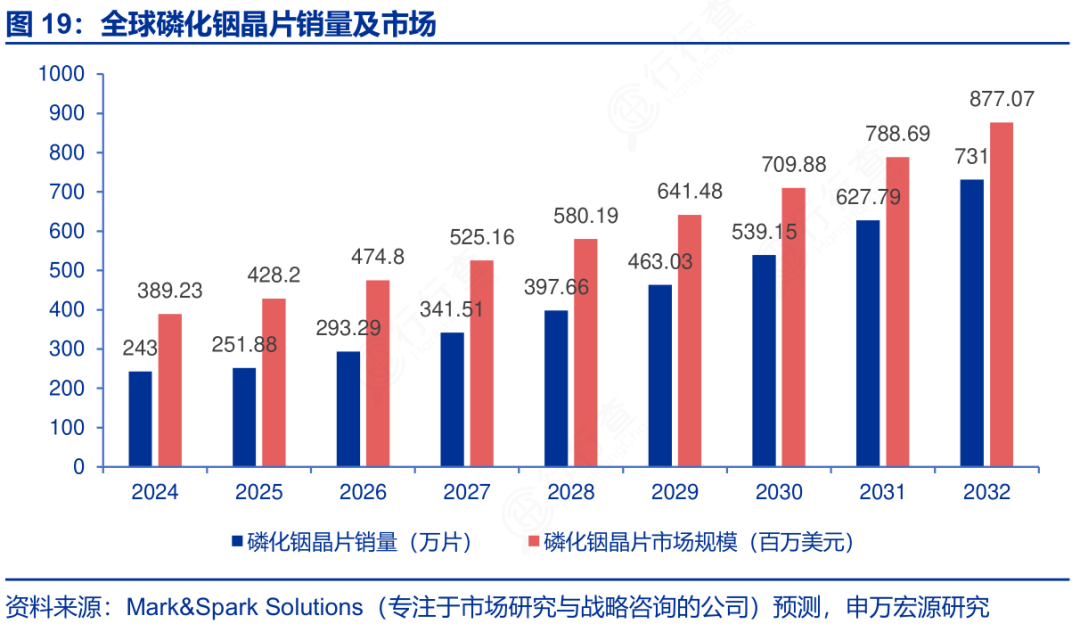

不同机构对裸衬底、外延片和器件的统计口径不同。现有机构预计，全球磷化铟晶圆市场在2026年约为4亿—5亿美元,未来五年整体保持两位数增长。
行业未来如何演变
目前，AXT、JX先进金属和住友电工等企业都在扩大产能，但考虑设备建设、工艺调试和客户认证周期，供应改善会是一个渐进过程。
未来三至五年，行业会沿着三个方向发展：从2-4英寸逐步向6英寸升级，衬底、外延和光芯片企业加强协同，磷化铟与硅光进一步融合，通过键合、转移和异质集成，把磷化铟的发光能力与硅平台的大规模制造能力结合起来。
行业终局不是磷化铟替代硅光，也不是硅光淘汰磷化铟，而是硅负责大规模集成，磷化铟负责发光和高速光电转换。
真正稀缺的，也不是磷化铟材料本身，而是持续生产大尺寸、低缺陷、高一致性衬底的能力。

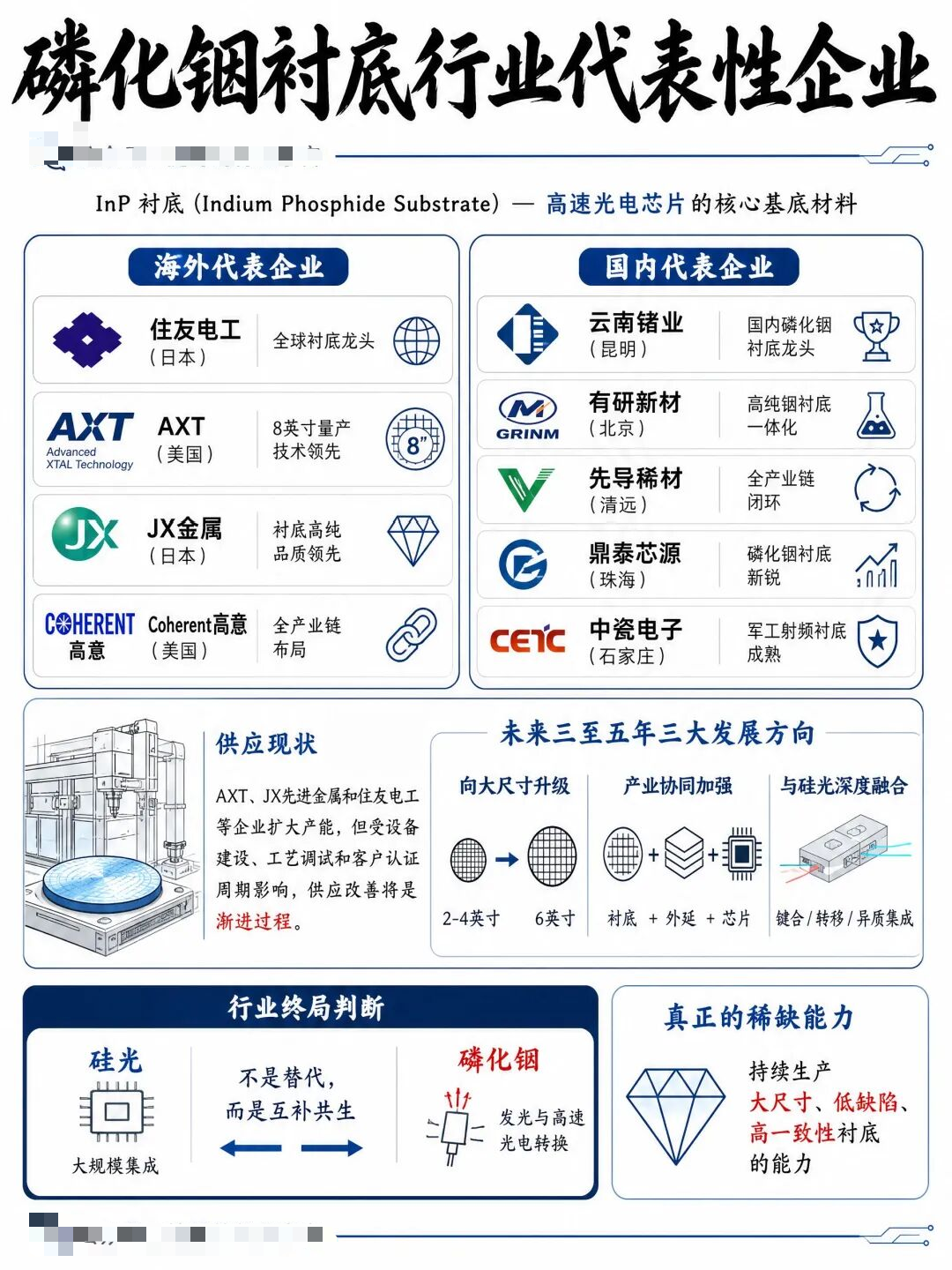

磷化铟衬底行业代表性企业
海外：住友电工（日本，全球衬底龙头）、AXT（美国，8英寸量产技术领先）、JX金属（日本，衬底高纯品质领先）、Coherent高意（美国，全产业链布局）
国内：云南锗业（昆明，国内磷化铟衬底龙头）、有研新材（北京，高纯铟衬底一体化）、先导稀材（清远，全产业链闭环）、鼎泰芯源（珠海，磷化铟衬底新锐）、中瓷电子（石家庄，军工射频衬底成熟）
