本轮CCL涨价并非单一原材料涨价的被动传导，而是上游成本抬升、电子玻纤布供应趋紧与下游AI硬件需求改善共同作用的结果。
2026年以来，建滔积层板在118天内完成六轮提价，1.3mm以上厚度FR-4覆铜板年内累计涨幅约94%，PP半固化片累计涨幅约111%，调价频次和幅度均处于近年高位。
展望后续，电子玻纤布仍是观察CCL涨价持续性的核心指标。AI服务器向Rubin架构升级、玻璃基板产业化提速、IC载板半导体化趋势，正在从技术迭代层面重塑PCB/CCL产业格局。
一、CCL行业基本认知

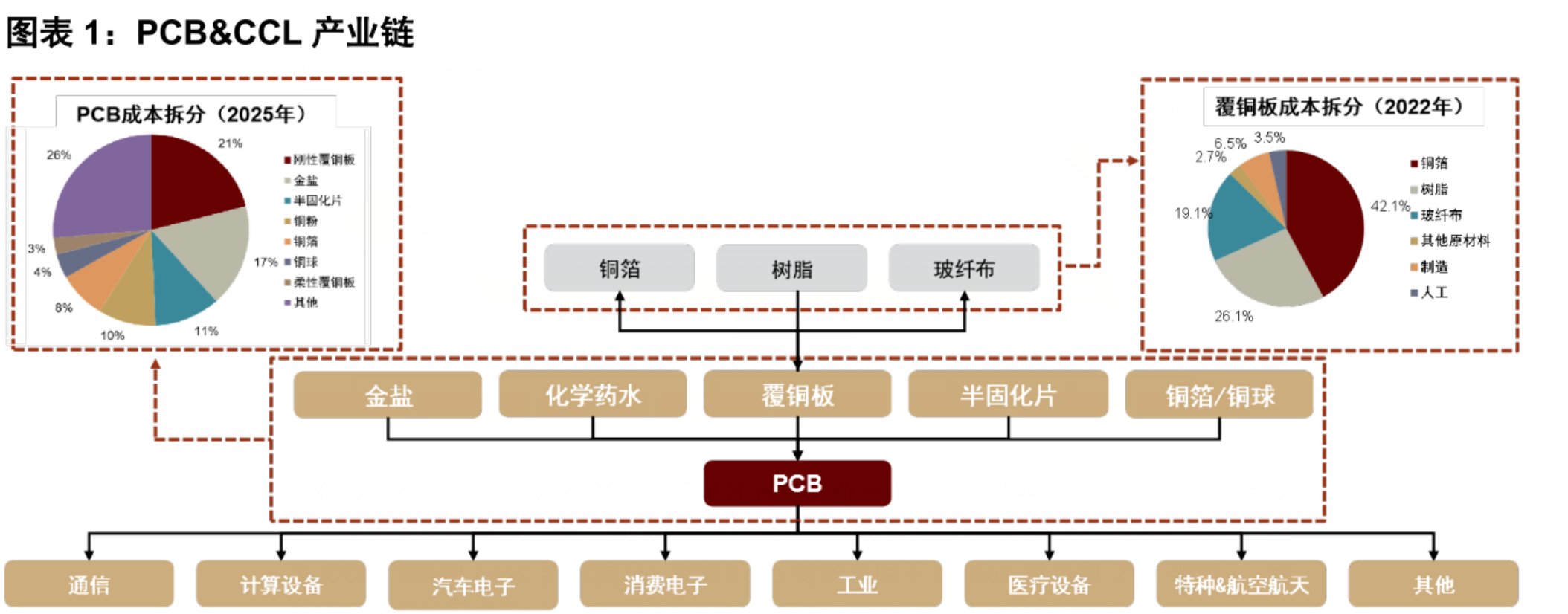

CCL（覆铜板）
是制作PCB的基本材料，由增强材料（玻璃纤维布等）浸以树脂胶液形成粘结板，再覆以电解铜箔经热压而成，对PCB起互连导通、绝缘和支撑三大作用，直接影响信号传输速度、能量损失和特性阻抗。
市场规模：根据Prismark报告，2025年全球覆铜板市场规模为187.87亿美元。

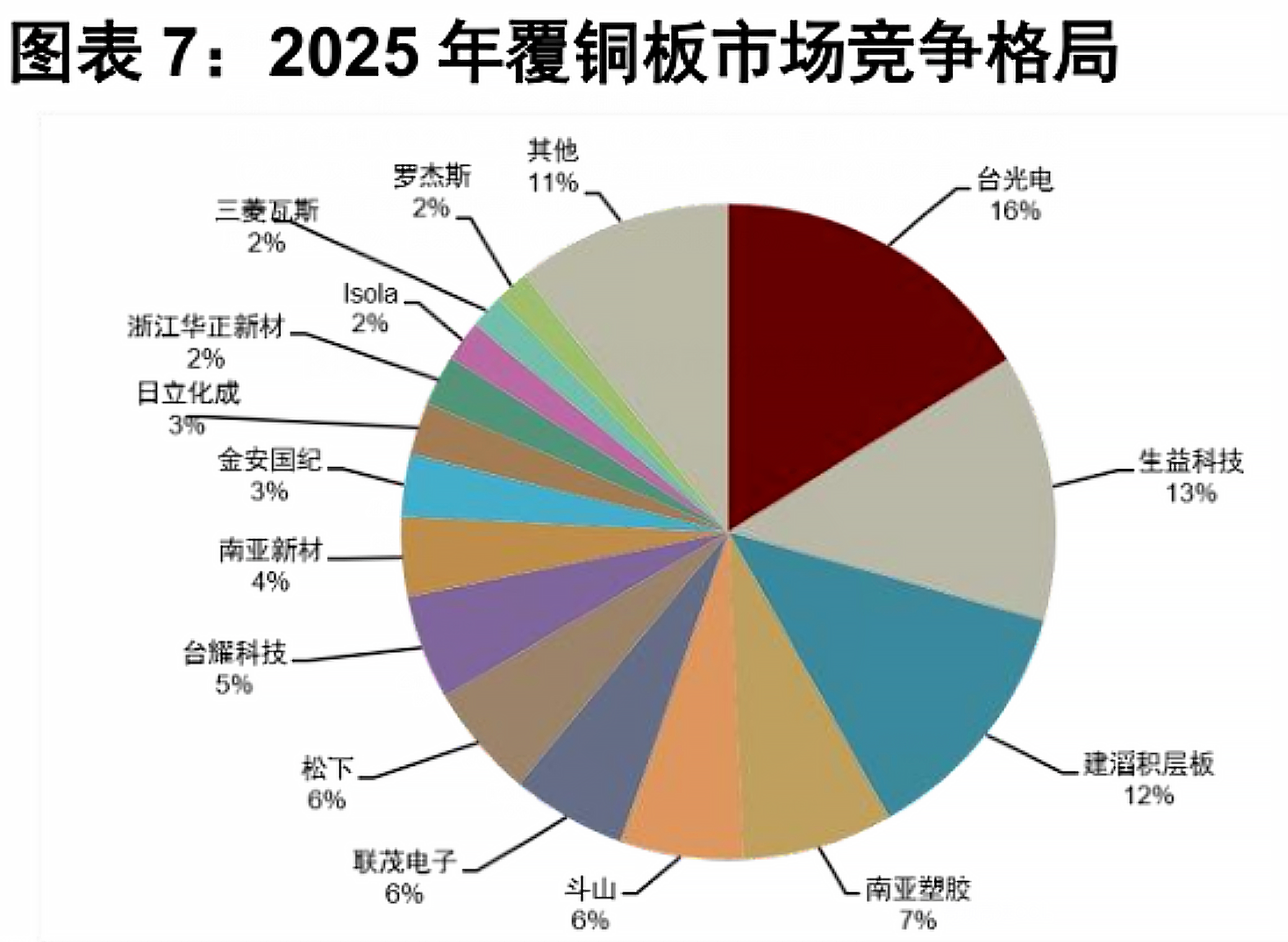

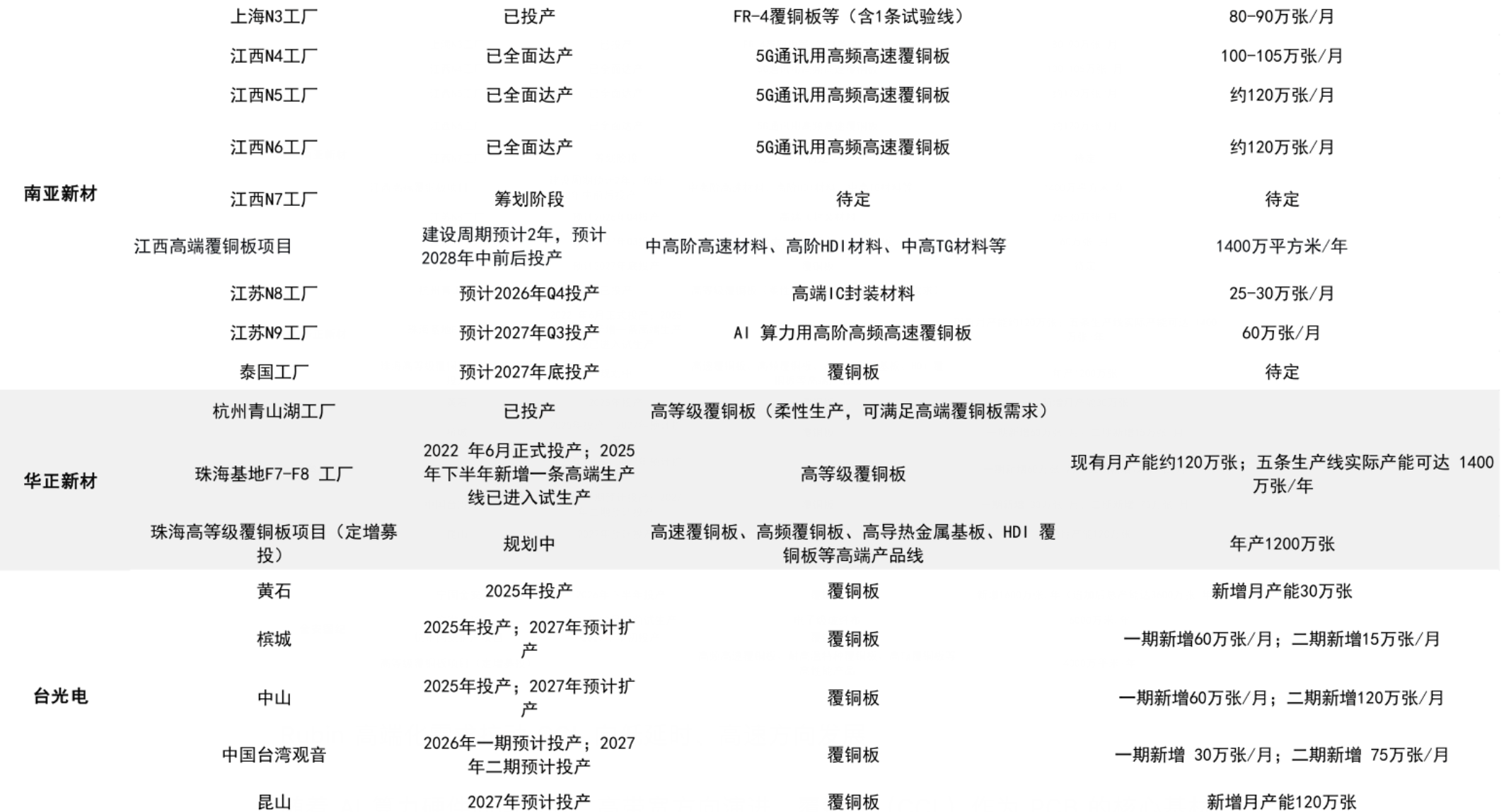

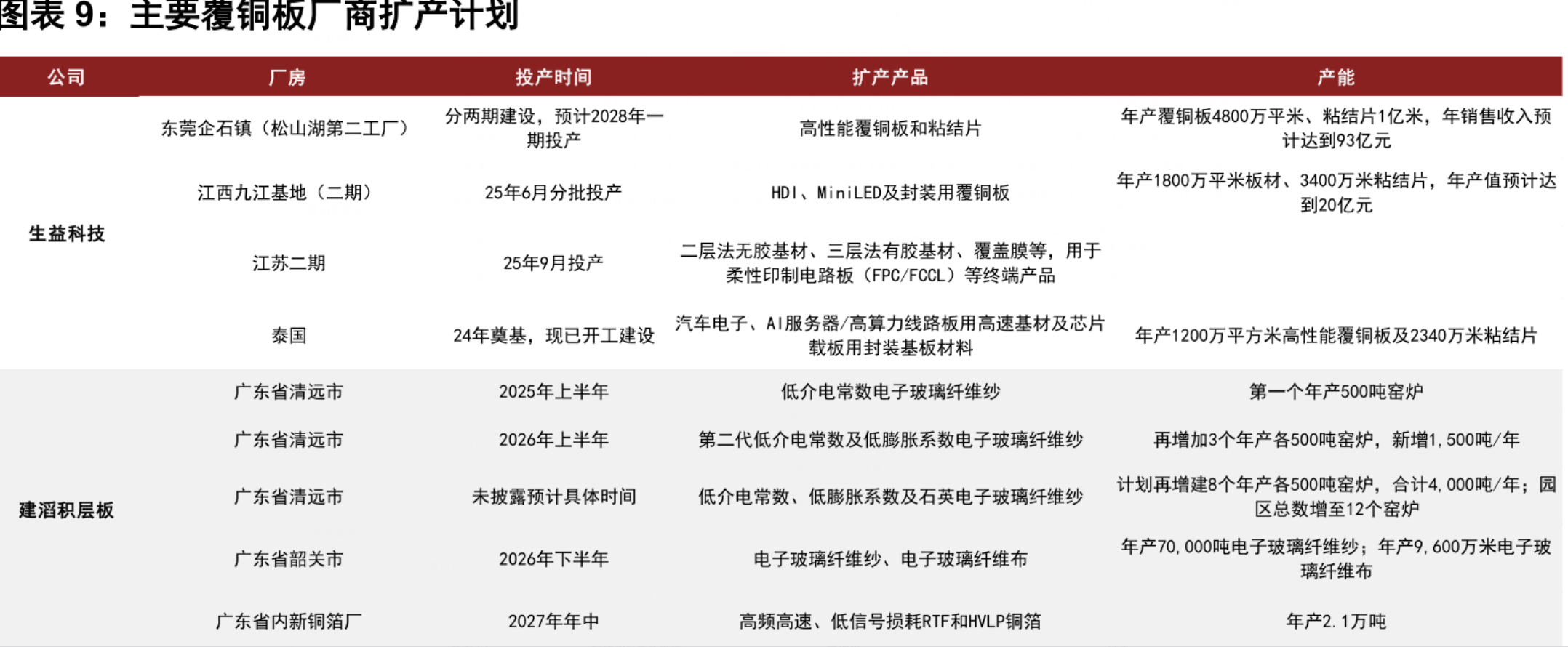

竞争格局：行业集中度极高，前五大供应商合计占比约55.4%。
台光电（16.2%）、生益科技（13.2%）、建滔积层板（12.5%）位列前三，
南亚塑胶（中国台湾）（7.4%）和斗山（韩国）（6.1%）紧随其后。
但在高频高速CCL细分领域，台光电独占约70%份额，斗山占16%，生益科技仅占5%，国产替代空间巨大。
二、本轮涨价周期深度拆解（一）调价节奏：从月度到三周，边际加快
建滔积层板于2026年3月10日启动首轮调价，至7月6日完成六轮提价，118天内调价6次，频次处于近年最高水平。前三轮（3/10→4/3→4/28）间隔约24至31天，维持月度传导节奏；第四至第六轮（4/28→5/27→6/16→7/6）间隔压缩至20天，提价周期从月度收窄至三周左右。
信号意义：二季度已落地四轮调价，叠加7月初即落地新一轮，反映上游原材料供给偏紧、下游订单支撑较强的背景下，供需紧平衡格局持续强化。
（二）调价幅度与范围：累计涨幅罕见各轮次调价要点：
首轮（3/10）
：上调板料、PP半固化片及铜箔加工费。
第二轮（4/3）
：FR-4板料与PP半固化片统一上调10%。
第三轮（4/28）
：再上调10%，覆盖范围扩展至FR-4全厚度规格。
第四轮（5/27）
：FR-4上调10%，但PP半固化片受电子布供需缺口影响，涨幅扩大至20%，品类出现明显分化。
第五轮（6/16）
：FR-4与PP半固化片统一上调15%，单次涨幅为年内最高。
第六轮（7/6）
：1.3mm以上厚度FR-4与PP半固化片维持15%高位涨幅；新增CEM-1/22F品类，上调10%；铜箔加工费按规格细化调价（1.5oz以下增加5元/KG，2oz以上增加8元/KG）。
截至第六轮落地后的累计表现：
1.3mm以上厚度FR-4覆铜板累计涨幅约94%；PP半固化片累计涨幅约111%；显著高于2023至2025年的常规周期水平。
（三）三大核心成本驱动因素驱动一：电子玻纤布——本轮涨价的核心变量
7628电子布2026年7月1日报价达8.6元/米，环比6月上涨1.2元/米，涨幅较6月的0.7元/米进一步扩大。上游G75电子纱价格同步抬升。供给端受三重因素约束：织布机交付周期限制、窑炉投放节奏约束、高端布产能优先分配。加之中小产能已出清，供给弹性明显下降。电子玻纤布是观察后续CCL涨价持续性的核心指标。
驱动二：铜箔——铜价高位运行，抬升成本底部
国际铜价维持高位震荡，截至6月下旬仍处于1.3万美元/吨以上历史较高区间。铜箔采用"铜价+加工费"定价模式，直接推升采购成本。高端极低轮廓铜箔认证周期长、技术壁垒高，全球有效供给集中于海外头部厂商，高速高频板用铜箔加工费仍有支撑。
驱动三：树脂——通用品压力减弱，高端特种树脂仍偏紧
通用环氧树脂二季度以来逐步回落，并非本轮涨价主驱动。但高速高频CCL所需的PPE树脂、碳氢树脂等低介电特种树脂仍以海外供应为主，供给弹性有限，是高端CCL成本和供应约束的重要来源。
三、AI需求驱动的技术迭代（一）服务器总线升级驱动CCL材料迭代PCle标准升级对CCL材料的核心要求是Loss等级提升：Purley平台及Zen架构对应Mid Loss；PCle 4.0对应Low Loss；PCle 5.0及以上对应Very Low Loss。
（二）Rubin架构带来的CCL价值量跃升当前主流AI芯片（GB200、Google TPU）仍采用M7/M8级材料（如台光电EM892K2，Dk≈3，Df≈0.0014）。为适配224Gbps PAM4编码及Blackwell/Rubin架构，行业正迅速向M8+/M9级材料转移。
关键趋势：PTFE材料（Dk≈2.5，Df≈0.0014）在介电常数和损耗因子方面显著优于传统PPO树脂，M9材料、石英布等高频高速材料的应用，将推动单GPU对应CCL价值量显著提升。
VR200 NVL72各组件CCL方案：
处理器主板（Bianca板）
：承载2颗Rubin GPU和Vera CPU，采用M8+二代布的6阶HDI方案。
Midplane（中板）
：Rubin新增方案，替代GB300中的跳线，信号速率要求极高，预计采用M8/M9+二代布/Q布的40层以上高多层板。
CX-9网卡板：支持PCle 6.0协议，单通道速率达64Gbit/s，预计采用M7/M8材料的20层以上高多层板。
Switch Tray：共9个托盘，每托盘集成2颗NV Switch5，预计采用M8/M9+二代布/Q布的30层以上高多层板。
其他组件（Bluefield-4及电源板）
：采用M6/M7高多层板规格。
AI/HPC芯片封装尺寸持续扩大后，传统有机基板在翘曲控制、尺寸稳定性、互连密度和供电/高速信号传输方面面临瓶颈。
Intel进展：已开展超十年研发，2026年NEPCON Japan展示结合EMIB的玻璃核心基板样品（约78×77mm，10-2-10堆叠结构），从长期研发进入工程样品验证阶段。
台积电进展：1Q26法说会提出CoPoS试产线建设，预计2至3年量产；与Ibiden、群创光电合作验证玻璃基板应用。J/ PCA Show 2026展示0.8mm玻璃核心载板、5×Reticle CoW、85×110mm封装尺寸样品。验证结果显示：COP改善16%、有效CTE降低19%、有效模量提升31%、电阻降低27%、电感降低42%。
玻璃基板核心优势：可多放置50%裸片，厚度减少约一半，IO间距正向2/2μm L/S方向研发，信号传输速度和功率效率显著提升。
（二）TGV是核心壁垒玻璃基板工艺流程：玻璃芯板准备→TGV成孔→孔壁清洗与活化→种子层沉积与TGV金属化→平坦化→聚合物介质层压与微孔加工→SAP/mSAP增层布线。

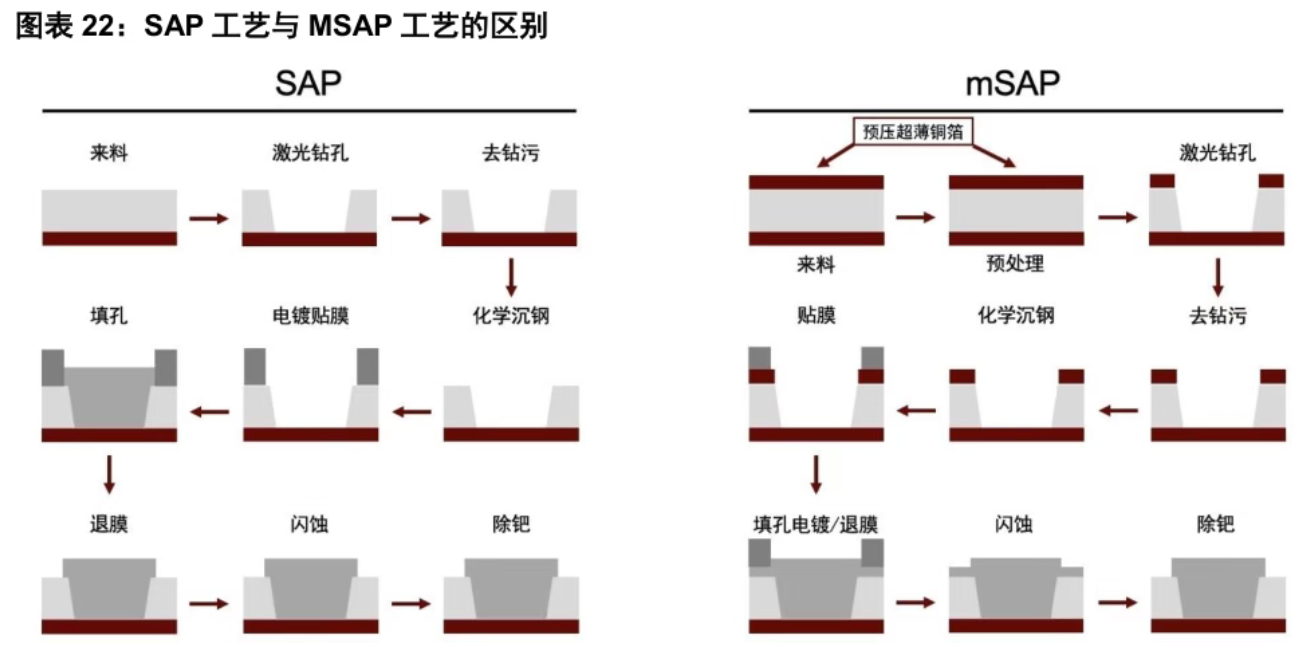

SAP通常从极薄种子铜层开始，加工后残铜蚀刻量较小，更适合更细线宽线距；
mSAP 通常基于较薄铜箔或较厚种子铜层进行改良加工，工艺窗口相对更宽，广泛用于高端 HDI、SLP 及部分 BT 载板等产品。
三大量产难点：成孔过程需兼顾高效率、低微裂纹和尺寸一致性；孔内金属化需解决种子层连续性、铜填充空洞及热循环可靠性；大尺寸玻璃面板需控制翘曲、应力和碎片风险。
（三）国内产业链布局国内玻璃基板仍处于产业化早期，但上游材料和设备环节进展更快。

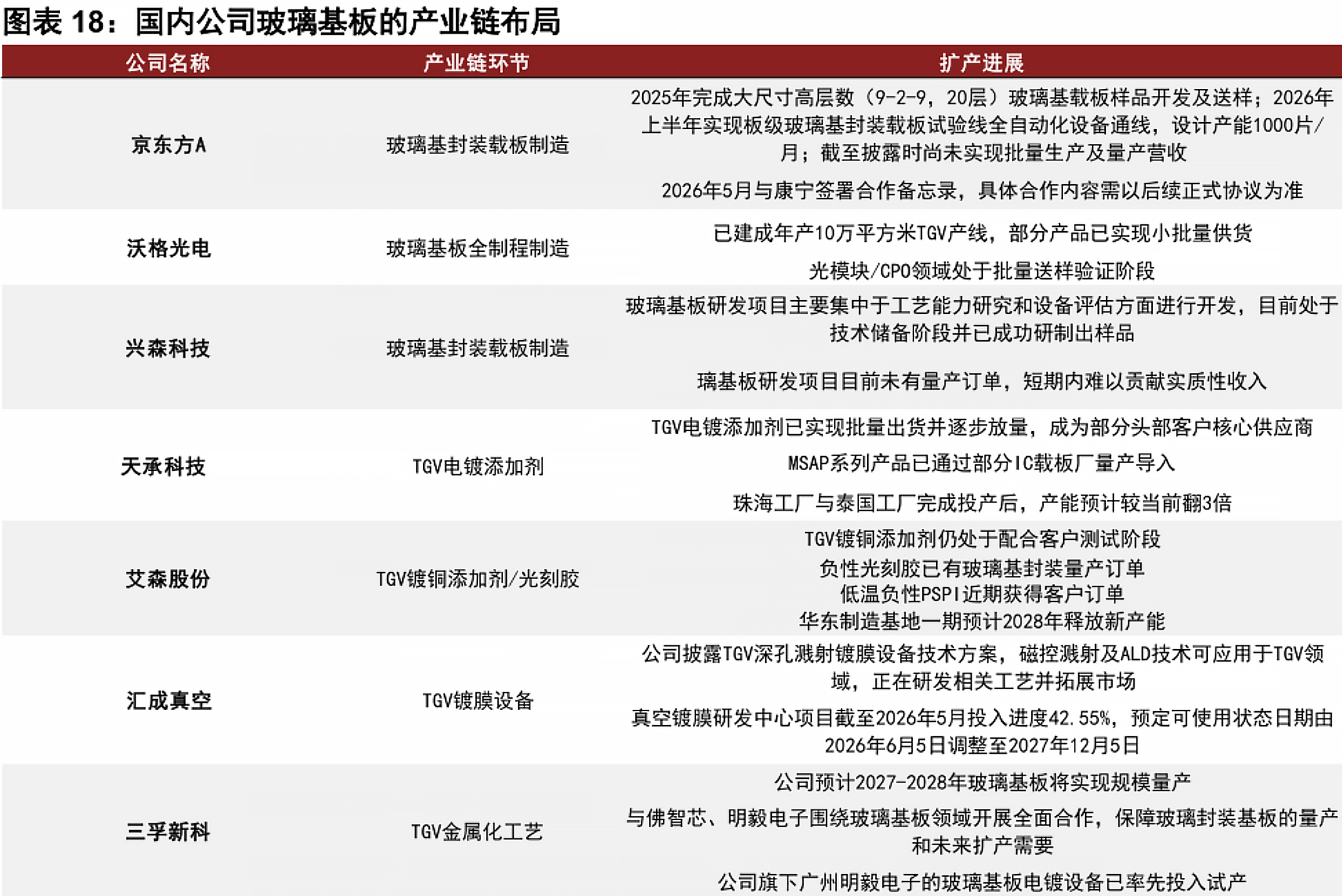

沃格光电：已具备玻璃基线路板全制程能力。
京东方：推进大尺寸、高层数玻璃基载板样品开发及送样验证。
天承科技：TGV电镀添加剂已批量出货。
艾森股份：负性光刻胶已获得玻璃基封装量产订单。

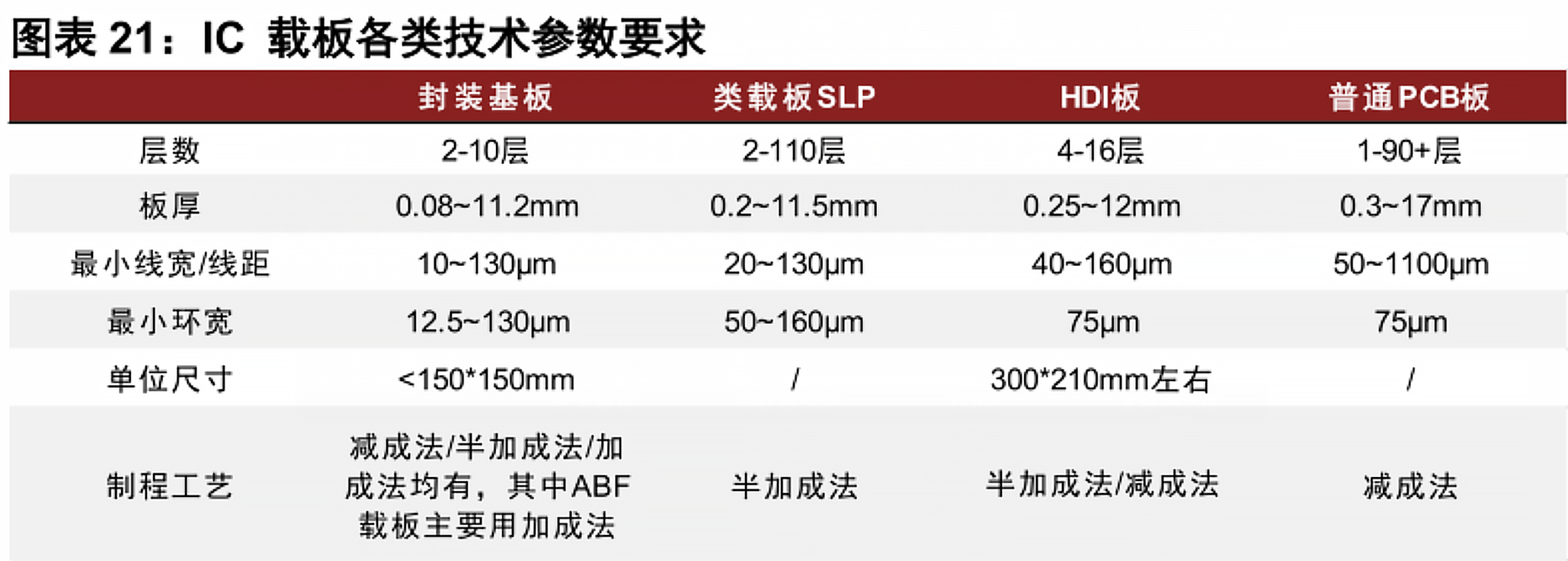

IC 载板为半导体封装中的关键材料
IC载板连接芯片与PCB，为芯片提供保护、支撑和散热。按材料主要分为BT和ABF两类，两者性能不同。
（一）市场规模与分类据Prismark预测，2026年全球IC封装基板市场规模有望达214亿美元。
BT载板：以BT树脂为核心，用于存储、射频、手机AP、SiP，层数6至12层。
ABF载板：以ABF增层膜为关键介质，用于CPU、GPU、FPGA、ASIC，层数可达20层以上，线宽线距向5/5μm及以下演进。
🔹 头部大厂的AI野心（重点盯）
Ibiden/AT&S：钱砸得最多（5000亿日元、10亿欧元），主要赌马来西亚和日本的AI/HPC新线，产能主要在2025-2026年释放。
欣兴/三星电机：重心转移得很明显，虽然没公布新的大笔投资，但核心方向已经完全锁死在AI服务器和车载上了。
🔹 泰国/越南 海外建厂潮
沪电股份、胜宏科技、方正科技：这几家几乎都在2025年开建泰国厂，目标都是在2026年下半年集中投产。这是一个非常集中的产能释放信号。
深南电路：走的是“国内+海外”双保险，无锡和广州的扩产时间点也大多卡在2026年。
🔹 国内细分赛道的激进者
鹏鼎控股：投资额非常激进（累计超200亿），主要押宝淮安项目，周期拉得比较长（到2028年）。
景旺电子：虽然投资不算最大，但布局时间很早（2022年），珠海二期投产就在今年（2026年），动作最快。

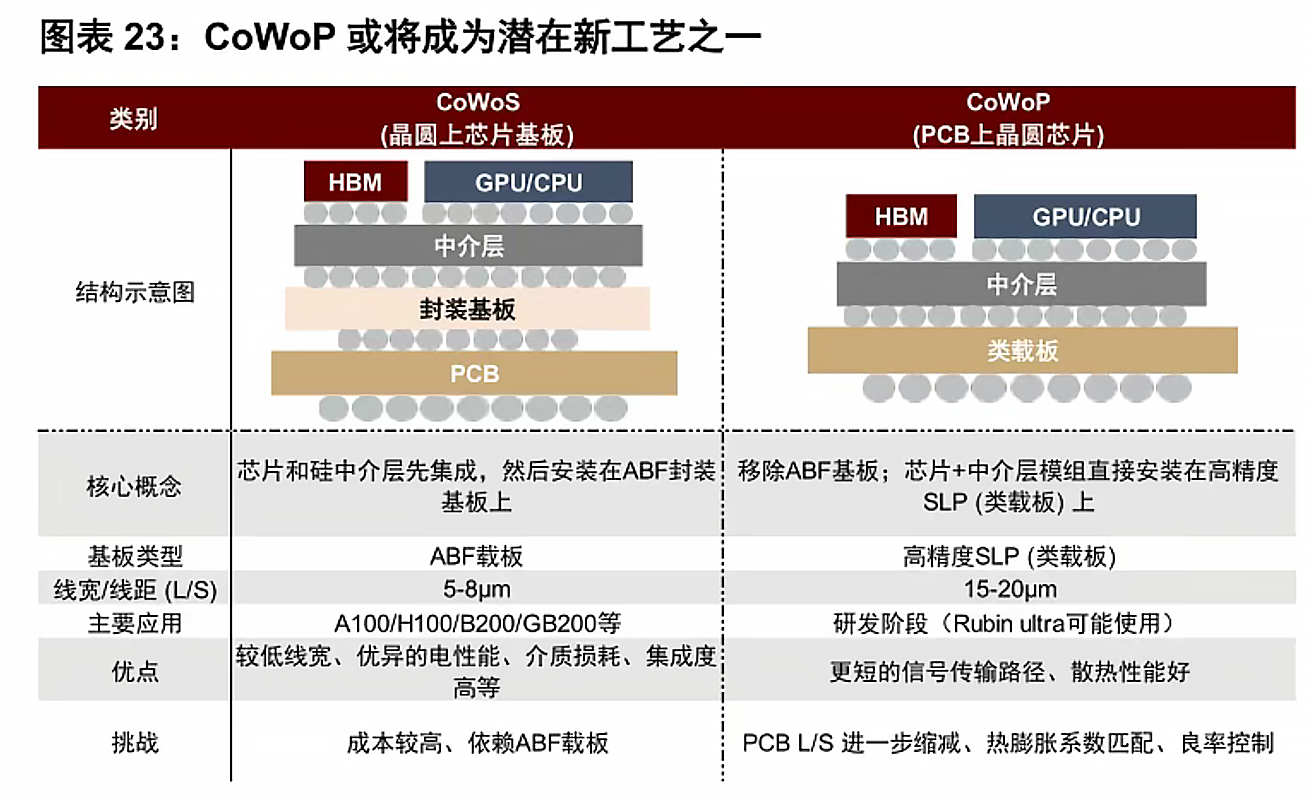

CoWoP（Chip on Wafer on PCB）由于更短的信号路径、更低的插入损耗和更优的散热性能，有望成为先进封装新工艺。若成为主流，PCB市场规模将进一步增长。核心挑战在于线宽线距缩小、CTE匹配及大面积良率控制。
根据QY Research，2025年全球ABF载板市场规模约57.08亿美元，2025至2031年CAGR为9.8%，预计2031年达100.03亿美元。
（三）1.6T光模块驱动SLP需求升级
800G光模块PCB以HDI方案为主；1.6T升级驱动SLP（类载板）渗透率提升，mSAP细线路工艺凭借更优线宽线距密度和更低线路损耗，有望在高端光模块PCB中逐步渗透。据测算，2026/2027年全球光模块相关PCB市场规模预计约14.85/31.5亿美元。
六、产业链涨价传导与投资方向（一）上游材料涨价信号2026年以来海外高端材料厂商陆续调价，呈现两大特征：集中于高壁垒、高集中度细分品类（ABF薄膜、载体铜箔等）；节奏与下游AI景气高度相关。
（二）IC载板厂商定价分化2026年起主要载板厂商与下游客户协商上调价格：高端ABF算力载板涨价动能最强；存储BT载板跟随修复；普通消费类载板调价温和。
（三）全球扩产节奏海外龙头资本开支明显提升：
Ibiden：2026至2028财年投入约5,000亿日元扩充IC封装基板。
AT &S：2026/27财年资本开支提升至10至12亿欧元。
TOPPAN：新加坡FC-BGA工厂预计2026年底投运。

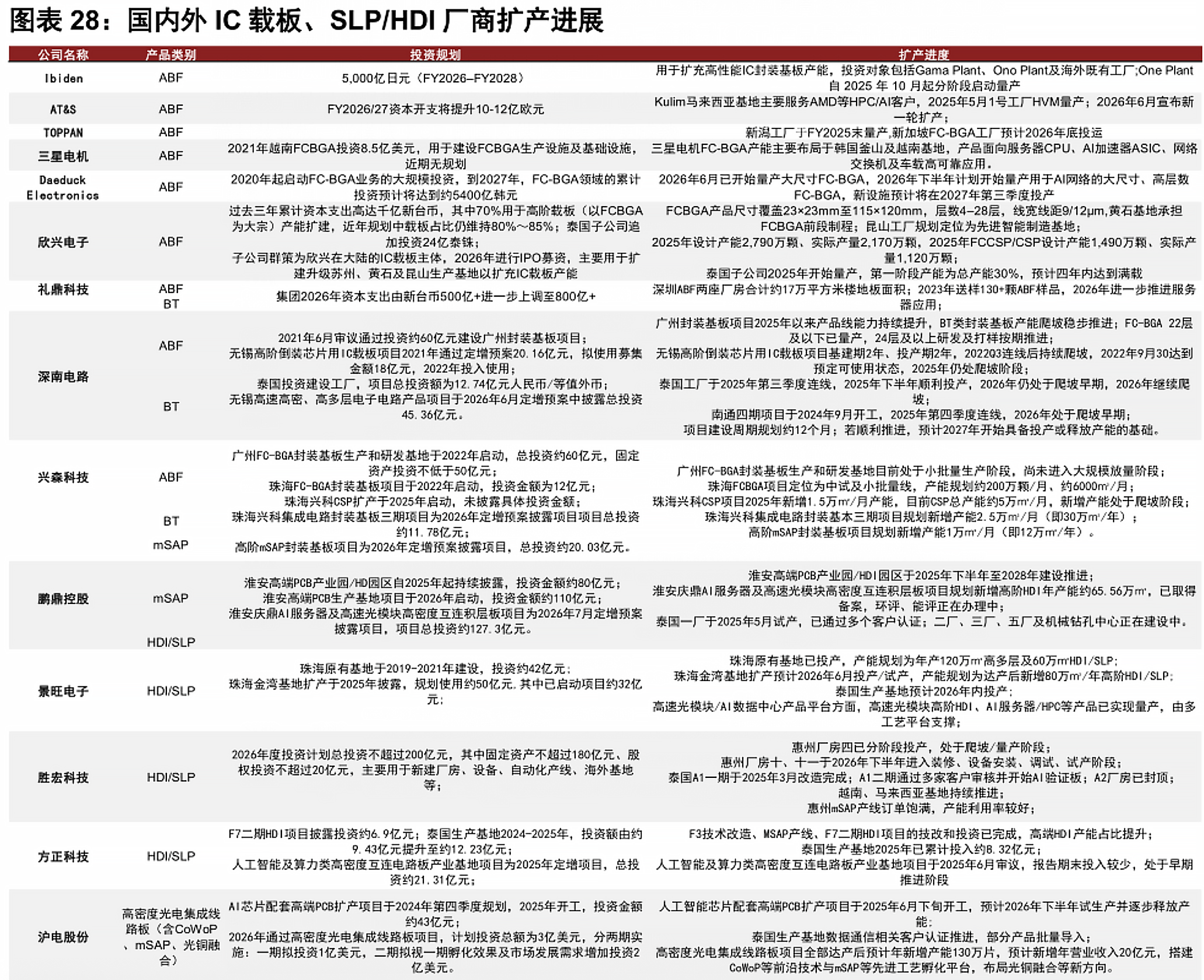

国内厂商方面：
深南电路：FC-BGA 22层及以下量产，24层以上研发打样推进中。
兴森科技：广州FC-BGA小批量生产，具备20层及以下量产能力。
（四）国内光模块PCB进展较快景旺电子：800G稳定批量供货，1.6T量产出货。
鹏鼎控股：加码AI服务器及高速光模块高阶HDI、SLP和mSAP能力。
方正科技：1.6T规模化生产，推进1.6T以上产品开发。
核心结论第一，本轮CCL涨价具备系统性和持续性。电子布供给弹性下降是核心变量，铜价高位运行和高端特种树脂偏紧构成多重成本支撑，下游AI/高速通信需求修复提供需求基础。
第二，PCB顺价逻辑逐步兑现。CCL、电子布、铜箔成本压力持续上行，PCB厂商向终端客户顺价的必要性和可行性均在提升，有望带动产业链盈利中枢改善。
第三，AI硬件升级驱动材料迭代加速。Rubin架构对M8+/M9材料、PTFE、石英布等高频高速材料需求明确，单GPU对应CCL价值量有望显著提升。
第四，玻璃基板进入关键验证窗口。Intel工程样品验证、台积电CoPoS试产线建设，TGV成孔与金属化是核心壁垒，国内上游材料设备环节率先受益。
第五，IC载板呈现半导体化趋势。ABF载板向高层数、细线路演进，CoWoP等新工艺有望打开PCB市场增量空间，mSAP工艺在光模块SLP中的渗透率持续提升。
