前言：当芯片比电磁炉还烫
你可能很难想象，一块指甲盖大小的AI芯片，其局部热流密度已经超过了1000瓦/平方厘米——这相当于把一台家用电磁炉的热量全部压缩到芯片表面，而且没有敞开散热的空间。英伟达即将发布的Vera Rubin架构GPU，单芯片功耗高达2300瓦。这不仅是算力的竞赛，更是一场与“热”的战争。
传统散热材料——铜和铝，其导热能力已经逼近物理极限。铜的导热率约400W/(m·K)，在千瓦级功耗面前，“热淤积”问题日益严重，芯片翘曲、开裂乃至失效的风险不断上升。正是在这样的背景下，一种曾被视作“珠宝”的材料——金刚石，正在从柜台走向数据中心的核心。
一、为什么是金刚石？——散热“天花板”材料
物理性能的碾压优势
金刚石之所以成为“终极散热材料”，源于其独特的sp³共价键结构和极低声子散射特性。单晶金刚石在室温下的热导率高达2000-2200W/(m·K)，是铜的5倍以上，铝的10倍以上，硅的近15倍。这意味着热量能以极高的效率通过金刚石传递出去，显著降低芯片结温。
除了导热效率，还有两个关键指标：
1. 热膨胀系数匹配：金刚石的热膨胀系数约1.1ppm/K，与硅（2.6ppm/K）、碳化硅等芯片材料接近。在频繁的冷热循环中，这种匹配可以有效降低热应力，避免芯片开裂或分层。
2. 电绝缘特性：金刚石是优良的电绝缘体，介电常数低且稳定。这意味着散热片可以直接贴装在裸片表面，省去额外的绝缘层，进一步降低界面热阻。

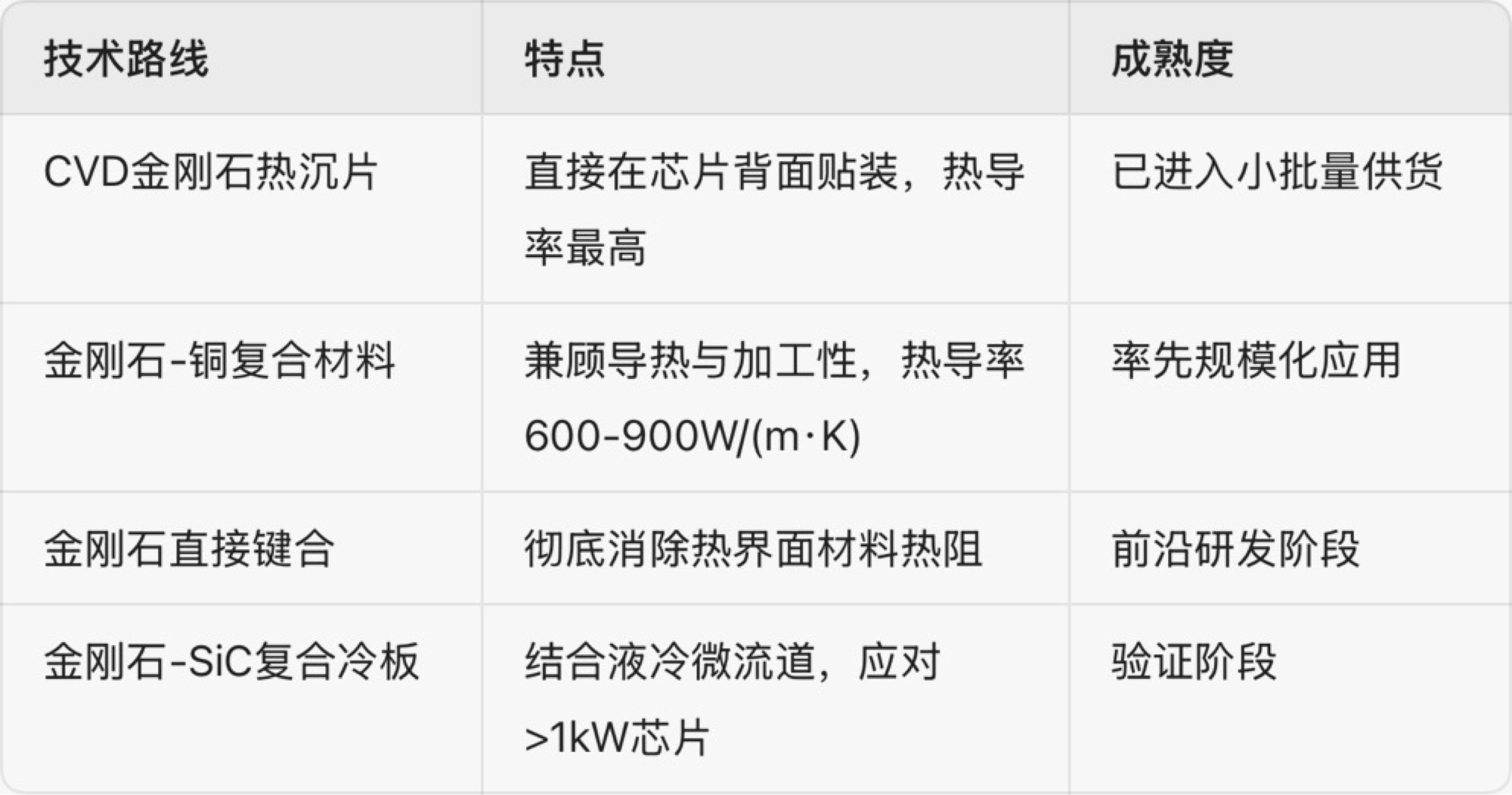

四大技术路线并存
目前金刚石散热进入半导体封装主要沿着四条路径发展：
其中，金刚石热沉片和金刚石-铜复合材料工艺成熟度相对更高，已经率先进入下游客户测试与小批量供货阶段。
二、产业奇点：2026年为何成为“元年”？
从实验室到产线的跨越
2026年被产业界普遍视为金刚石散热技术规模化应用的元年。这并非空穴来风，而是多重因素共振的结果：
1. 巨头战略定调
- 英伟达：2026年2月宣布下一代Vera Rubin架构GPU将全面采用“金刚石复合材料+液冷”散热方案。
- AMD：与Akash Systems合作，推出搭载Diamond Cooling技术的Instinct MI350X GPU服务器。
- 英特尔：CEO陈立武在2026年6月公开表示已投资一家人造金刚石晶圆公司，将人造金刚石列为解决AI芯片千瓦级功耗的“终极热管理方案”。
2. 国内产能突破
- 新闻联播专题报道：2026年6月20日，央视《新闻联播》专题报道了河南的金刚石热沉产线，标志着国产化量产取得突破。
- 8英寸热沉片量产：黄河旋风成功投产国内首条8英寸金刚石热沉片生产线，年产能力达2万片。
- 材料成本下降：金刚石铜复合材料在郑州超算中心实现规模化应用，系统导热率提升80%。
3. 市场空间测算
据多家券商测算，金刚石散热市场规模将从2025年的0.37亿美元增长至2030年的152亿美元，渗透率可能从不足0.1%提升至10%。中泰证券给出更具体的数字：2026年全球AI芯片用金刚石散热片市场约87亿元，2030年将增至592亿元，年复合增长率超50%。
三、核心玩家：国内产业链全景扫描
中国在全球人造金刚石产量中占比高达95%以上，其中河南省占全国80%。这一原料优势正在转化为半导体级散热材料的产业优势。以下是已具备实质性产能或客户验证的七家核心企业：
1. 四方达：海外大客户认证先锋
核心看点：CVD金刚石散热片热导率超2000W/(m·K)，已通过海外客户测试并进入小批量供货阶段。公司正在新疆沙雅县投资约4.5亿元建设年产2.5万片CVD金刚石散热基地，后期计划扩产至10-12万片/年。
四方达的历史合规记录最为干净，研发投入占营收比例长期维持在8%-12%，在A股新材料板块中处于较高水平。2026年营收达5.67亿元，新材料业务正在贡献增量。
2. 沃尔德：12英寸钻石散热晶圆先行者
核心看点：设立金刚石半导体应用项目部，成功研发出12英寸钻石散热晶圆，有效抑制了多晶金刚石生长中的碎裂与翘曲问题。激光器散热产品已通过客户认证，形成系列化功能材料产品阵列。
沃尔德在GPU散热方面已有部分交样验证，手机芯片和光模块客户也有明确开发需求在测试中。2026年拟募资3亿元投向金刚石功能材料产业化项目。
3. 国机精工：央企背景的技术全栈布局
核心看点：旗下郑州三磨所（“三磨所”即郑州磨料磨具磨削研究所）技术储备最完整，产品覆盖金刚石单晶、多晶和金刚石铜复合材料三条路线。军工业务收入超1000万元/年，民用产品已送样测试，有望在年内获得小批量订单。
公司目前MPCVD产能对应产值约1.5亿元，规划从500台设备扩产至700台，2027年产值预计提升至2亿元。央企背景赋予其研发资源和制度稳定性优势。
4. 力量钻石：合作台湾捷斯奥推进量产
核心看点：与台湾捷斯奥企业深度合作建设的半导体高功率散热片项目已于2025年1月投产。公司热导率可达2200W/(m·K)对“商丘力量钻石金刚石功能材料项目第二期”公开采购，设备清单包括300台MPCVD设备、100台激光切割机等，扩产力度可见一斑。
5. 黄河旋风：8英寸热沉片量产标杆
核心看点：同时掌握HPHT和CVD两种技术路线，成功量产国内最大尺寸的8英寸金刚石热沉片。2026年2月，国内首条8英寸产线投产，规划3年内配置300台MPCVD设备，实现年产15万片大尺寸热沉片，目标将半导体散热业务打造为第一大主业。
该公司也受到央视新闻联播专题报道，成为国产化量产的标志性案例。
6. 惠丰钻石：从微粉向功能材料转型
核心看点：拟在包头投资10亿元建设CVD金刚石项目，一期安装500台MPCVD设备，聚焦热沉片及半导体功能材料。高导热金刚石粉体项目已投产，年产能力达20吨。
公司传统微粉业务受市场竞争影响，2025年营收降至1.70亿元，向功能材料转型的紧迫性突出。
7. 中兵红箭：工业金刚石“航母”进场
核心看点：旗下中南钻石是全球最大的工业金刚石企业，产销量、综合竞争实力位居全球第一。金刚石散热片已实现小批量生产，正与下游应用企业开展技术对接。
2025年营收爆发式增长至92.74亿元，显示超硬材料板块的综合放量能力。
四、尚待跨越的技术门槛
尽管产业前景明朗，但从实验室到产线仍有几道“硬骨头”需要啃下：
1. 大尺寸与低成本制造
高质量、大尺寸（8英寸及以上）CVD单晶金刚石的良率和生长速度仍有待提升。目前高品质热沉片成本远高于传统铜方案（数十倍至百倍），渗透率提升需依赖成本快速下降。
2. 界面热阻控制
金刚石与芯片之间的键合质量直接影响散热效果。若接触面存在微隙或使用常规导热膏，高导热性能将无法发挥。如何实现原子级别的紧密键合，是封装工艺的核心机密。
3. 加工与抛光难题
金刚石硬度极高，常规机械抛光完全失效，必须依赖昂贵的化学机械抛光或等离子体抛光。激光切割时高温易导致金刚石边缘转化为石墨，报废率较高。
4. 热膨胀系数差异导致的翘曲
CVD高温生长后降温剥离时，金刚石与衬底材料的热膨胀系数差异会导致残余应力积聚，引起毫米甚至厘米级的形变，影响后续工序良率。
五、市场前景与投资思考
确定性：产业逻辑闭环已成
从“国家战略”到“巨头路线”，金刚石散热的产业逻辑已经形成闭环：
- 供给侧：中国掌握全球95%以上人造金刚石产能，原料优势明确。
- 需求侧：英伟达、英特尔、AMD等头部厂商全线导入，需求从“可选项”变为“必选项”。
- 政策侧：金刚石已被纳入国家出口管制体系，属于鼓励发展的高端功能性材料。
市场空间：梯次释放，百亿可期
据浙商证券测算，随着渗透率从2026年的1%提升至2030年的12%，全球市场规模有望从3.75亿美元增至约67亿美元，CAGR约105%。更激进的预测则认为，仅AI芯片领域的国内市场规模就可能达到480亿元至900亿元。
风险提示
- 产业化节奏不及预期：多数企业散热业务营收占比有限，大规模业绩释放需要产能持续爬坡。
- 成本下降速度：若成本下降慢于预期，渗透率提升可能受阻。
- 技术路线迭代风险：未来若转向其他集成散热方案（如直接集成微流道主动冷却），对金刚石热沉的需求强度存在不确定性。
- 市场情绪过热：力量钻石、惠丰钻石已发布公告提示风险，表示散热材料尚未大规模市场化，对主营收入暂无实质贡献。
结语：从“奢侈品”到“工业品”的跨越
AI算力的竞赛，本质上是一场热管理的竞赛。金刚石散热从“珠宝柜台”走向“数据中心”，背后是物理极限倒逼材料革命的必然逻辑。中国企业手握全球95%的人造金刚石产能，多个玩家已从“送样测试”迈入“小批量供货”阶段。真正的赛点在于：谁能先把良率打上去、把成本打下来，把实验室里的“奢侈品”变成工厂里的“工业品”。
这不仅是技术突破，更是一场从“磨料级”到“半导体级”的产业升级。2026年，这场革命才刚刚开始。
