一、核心逻辑：AI芯片功耗爆表，传统散热到物理极限
英伟达GPU功耗演进：
• A100（2020）：400W
• H100（2022）：700W
• Blackwell（2024）：1000W
• Rubin（2026）：1200W+
• Feynman（规划）：2000W+
先进封装加剧散热压力：
• CoWoS、SoIC等2.5D/3D封装，芯片堆叠密度提升
• 局部热点热流密度可达1000-2500W/cm²
• 铜热导率仅400W/(m·K)，已接近物理极限
金刚石性能优势：
• 单晶热导率：2000-2200W/(m·K)，铜的5倍
• 热膨胀系数（1.1ppm/K）与硅（2.6ppm/K）接近
• 电绝缘，可贴近芯片使用

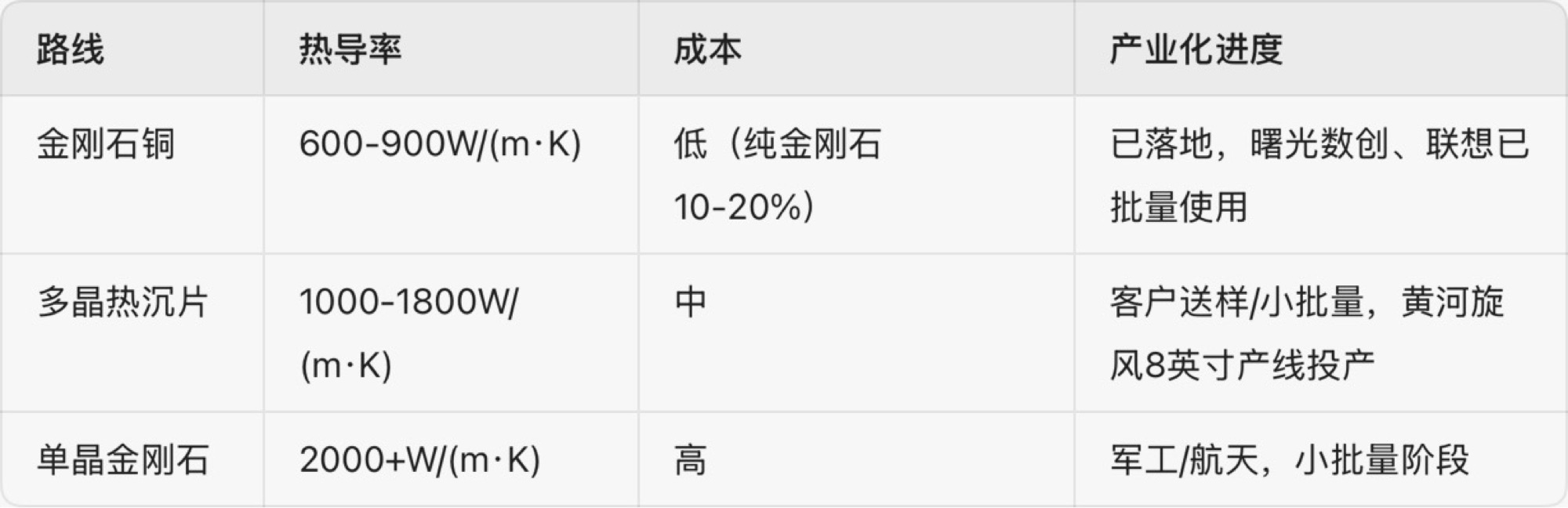

二、三条技术路线对比
三、2026年产业化进展
海外：
• 2月，Akash交付首批H200金刚石散热服务器，GPU温度降55-60℃
• 3月，AMD MI350X跟进金刚石冷却方案
• Element Six推出铜金刚石复合材料，热导率约800W/(m·K)
国内：
• 5月，郑州超算中心规模化应用金刚石铜，传热能力提升80%
• 联想YOGA Air 14 Ultra高端轻薄本采用金刚石铜散热
• 四方达CVD金刚石散热片通过海外客户测试，进入小批量供货
四、市场空间
机构测算，中性情景下，2030年AI芯片金刚石散热市场规模480-900亿元。
五、核心公司进展
四方达： CVD金刚石散热片已小批量供货，新疆沙雅年产2.5万片产线在建。
黄河旋风： 8英寸热沉片产线投产，一期年产2万片。
国机精工： 单晶、多晶、金刚石铜三类产品，2025年散热+光学收入超千万元，国防小批量订单落地。
沃尔德： 最大320mm×320mm金刚石衬底，多晶最大300mm，正在GPU/CPU客户验证。
力量钻石： 二期规划300台MPCVD、100台激光切割机，继续扩产。
六、风险提示
• 量产爬坡不及预期
• 客户认证周期长（1-2年）
• 成本下降速度慢于预期
• 技术路线存在替代风险
