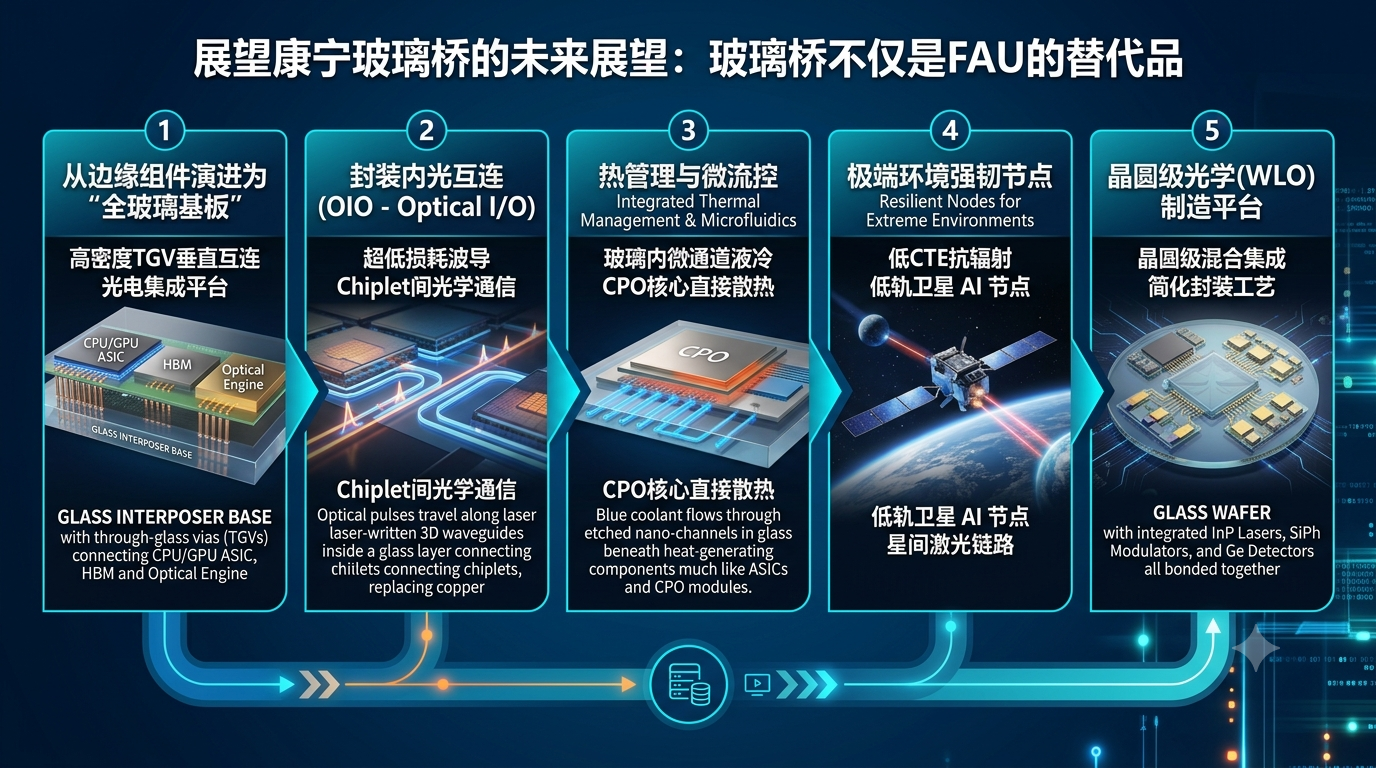

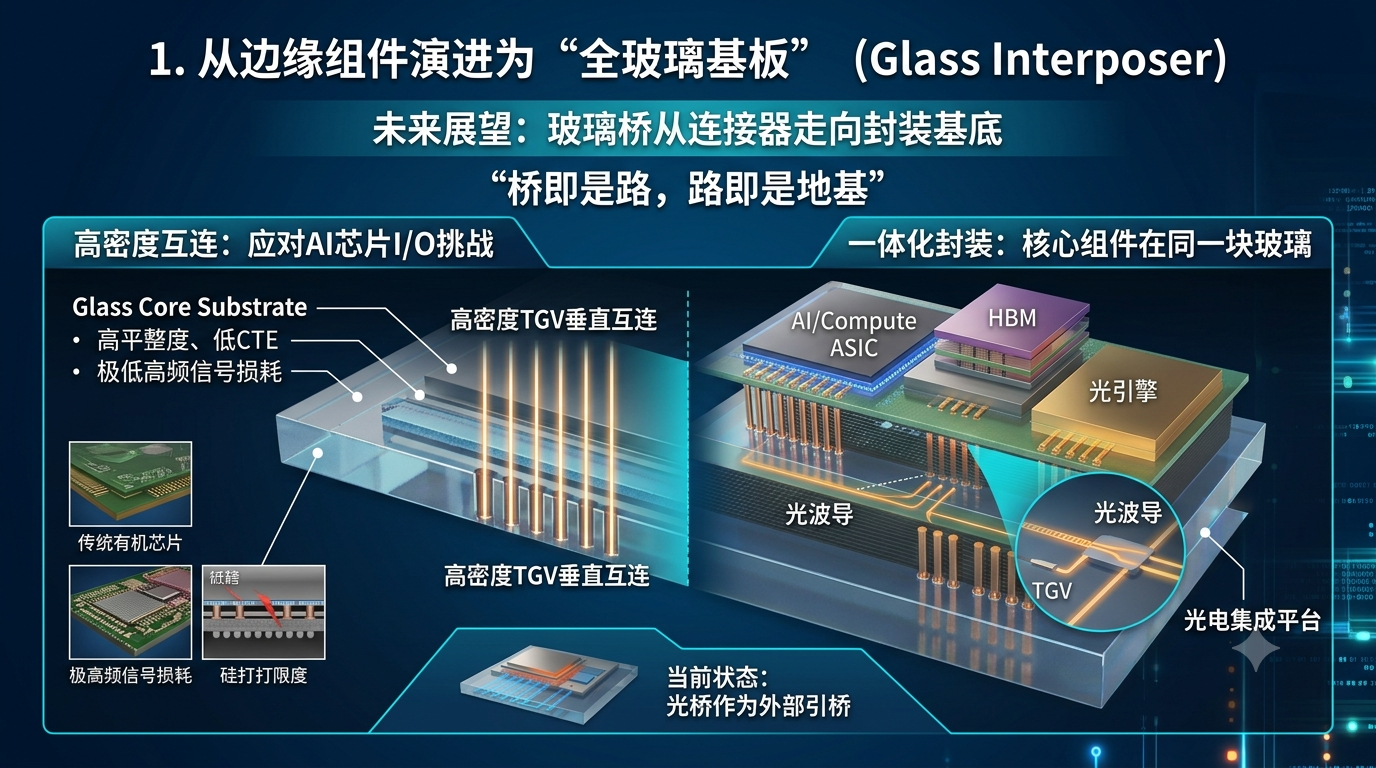

当下行业两大枷锁已经锁死传统硬件路线：摩尔定律放缓迭代速度，AI 算力集群直面无法突破的功耗墙、通信墙。有机基板、硅中介层、铜互连这套沿用多年的封装体系，在高带宽、高密度算力需求下性能、成本双双触顶。玻璃材料切入光电封装赛道，从来不是单一零部件迭代，而是全产业链底层硬件架构的范式转移。以康宁 Glass Bridge 玻璃桥为起点，衍生出的全玻璃基板、内置 TGV 玻璃通孔、嵌入式光波导整套玻璃光子方案，将从五大核心维度重构光电封装产业链，彻底改写算力硬件底层规则：一、从单点耦合组件，进化为全玻璃一体化封装地基现阶段玻璃桥只是硅光芯片与外部光纤的衔接桥梁，属于外置配套部件；长期产业终局是桥板合一，玻璃既是光路载体，也是整个封装的核心基板。
破解高密度 I/O 瓶颈
AI 大模型芯片 I/O 需求指数级暴涨，传统有机基板高频损耗高、尺寸稳定性差，硅中介层成本居高不下，两者都已经摸到性能天花板。玻璃基材平整度顶尖、高频信号损耗极低、热膨胀系数可控，天然适配超高密度布线，未来将直接替代传统基板，成为先进封装核心载体。
多芯片共封装一体化成型
玻璃桥不再单独贴片组装，基板内部一次性刻蚀 TGV 通孔与内置光波导，算力 ASIC、HBM 高带宽内存、光引擎三大核心器件可直接共载于同一块玻璃基底，实现光电一体化封装，省去多层转接、多次贴片的冗余工序。

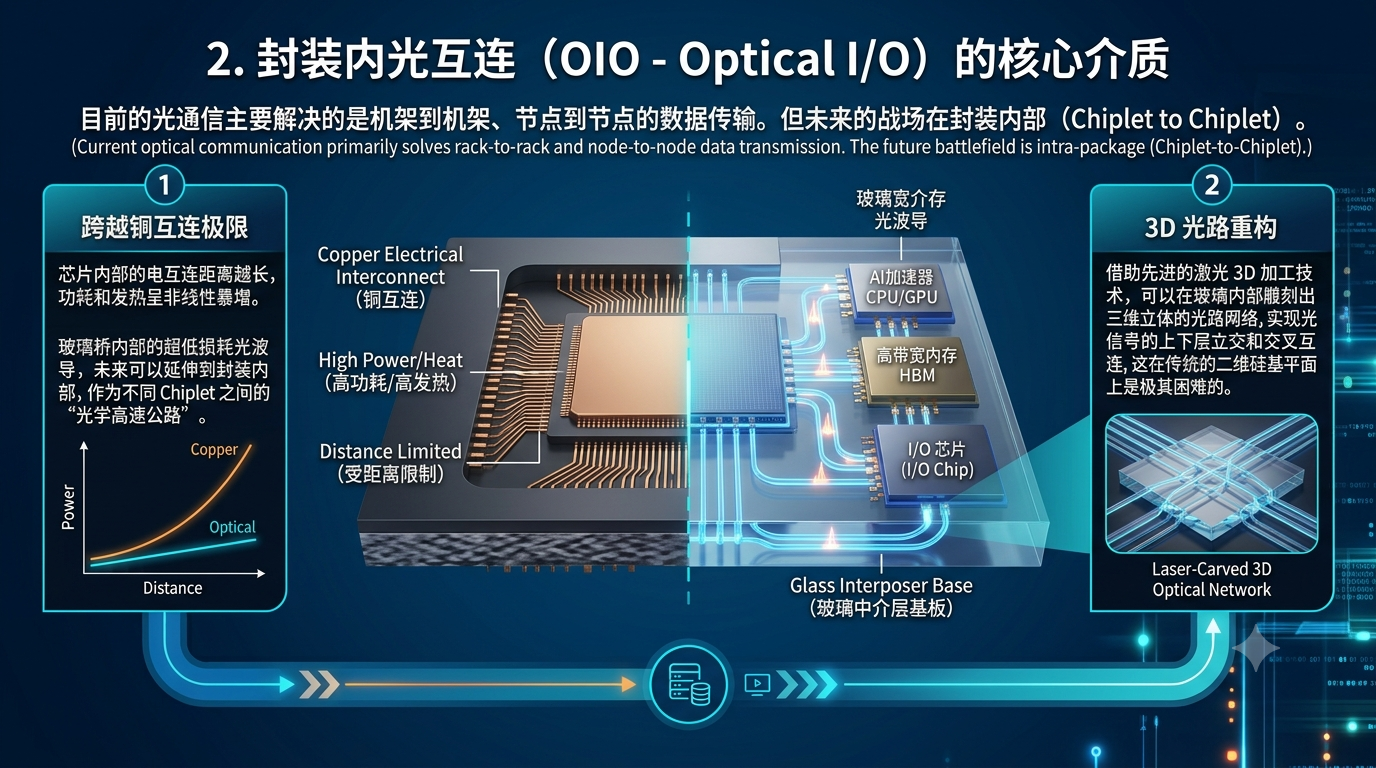

二、封装内光互连 OIO，取代芯片间铜互连的高速光路当前光通信应用场景局限于机架、节点之间长距离传输，真正的增量变革在封装内部 Chiplet 互联。
根除铜互连功耗顽疾
芯片内部电互连距离拉长后，功耗、发热会呈非线性飙升，制约算力堆叠上限。玻璃内部超低损耗光波导可延伸至封装内部，搭建芯片之间专属光学传输通道，彻底摆脱铜线传输的能耗桎梏。
3D 立体光路突破二维平面限制
依托激光三维精密加工，能在玻璃基材内部雕刻立体交叉光路，实现光信号多层立交互联。这是传统硅基二维平面工艺难以低成本实现的技术路径，大幅提升封装内部光线路由密度。

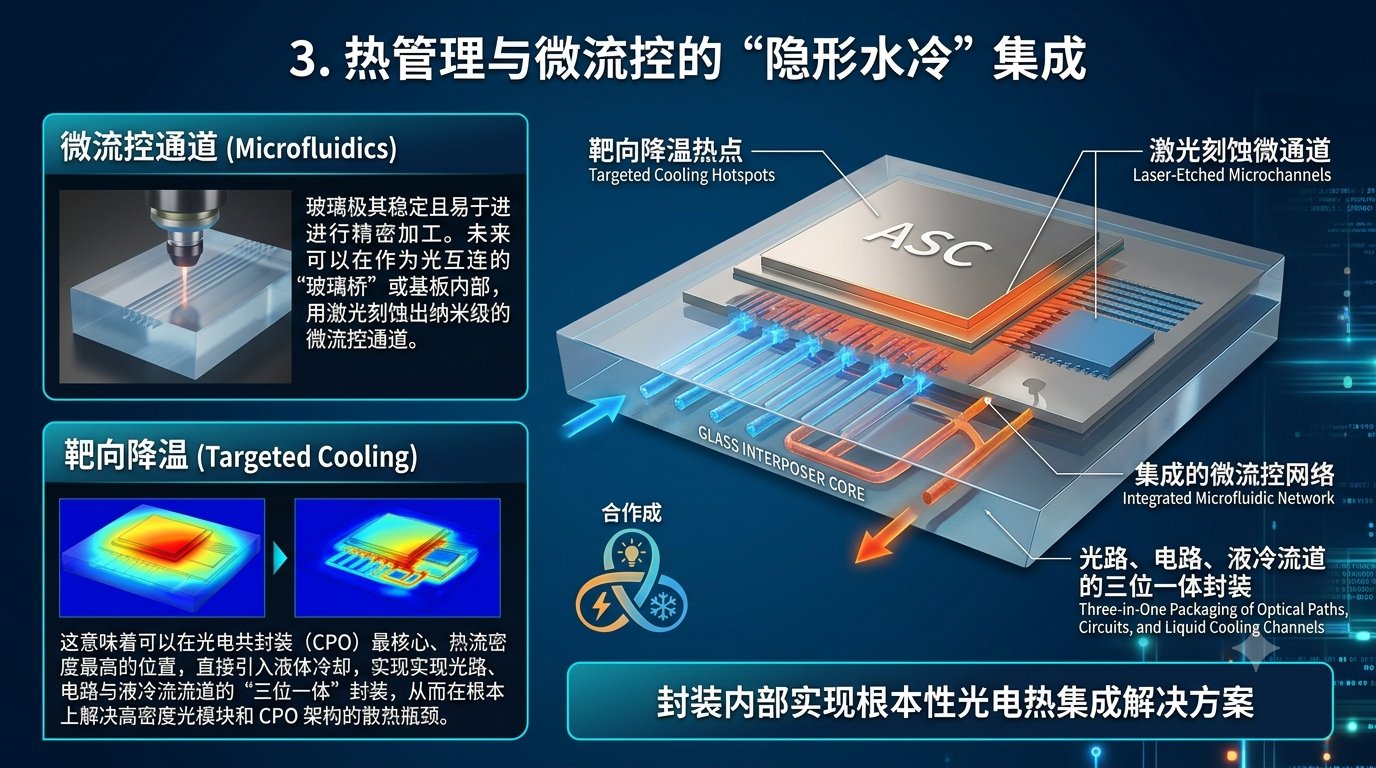

三、光路电路液冷三合一，攻克高密度 CPO 散热死穴算力密度持续走高，散热能力直接决定整套光计算系统的稳定上限，玻璃材料开辟全新集成散热路线。
可在玻璃基板、玻璃桥内部通过激光刻蚀纳米级微流控通道，依托玻璃化学稳定、精密加工适配性强的特性，在 CPO 光引擎热流密度最高的核心区域集成液冷通道。光路、电路、微流控水冷通道一体化成型，从底层解决高速光模块、共封装光学架构长期无解的散热瓶颈。

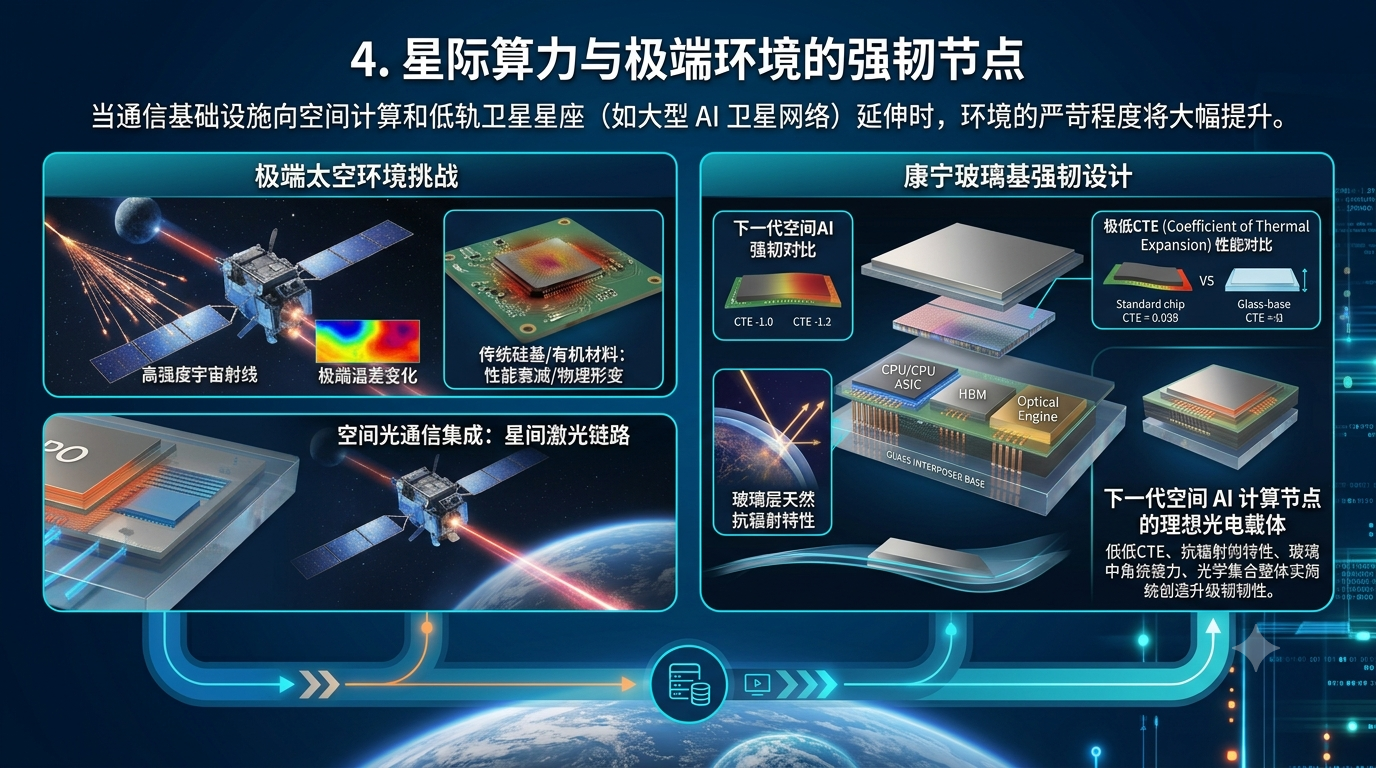

四、适配空间极端环境，打造星际算力强韧硬件节点低轨卫星、太空 AI 计算节点逐步落地，太空辐射、超宽温差对硬件材料提出严苛要求。
硅基、有机封装材料在宇宙射线、高低温循环下极易形变、性能衰减；玻璃热膨胀系数极低，自带天然抗辐射属性，叠加星间激光通信适配优势，将成为下一代空间算力光电集成的核心基材。

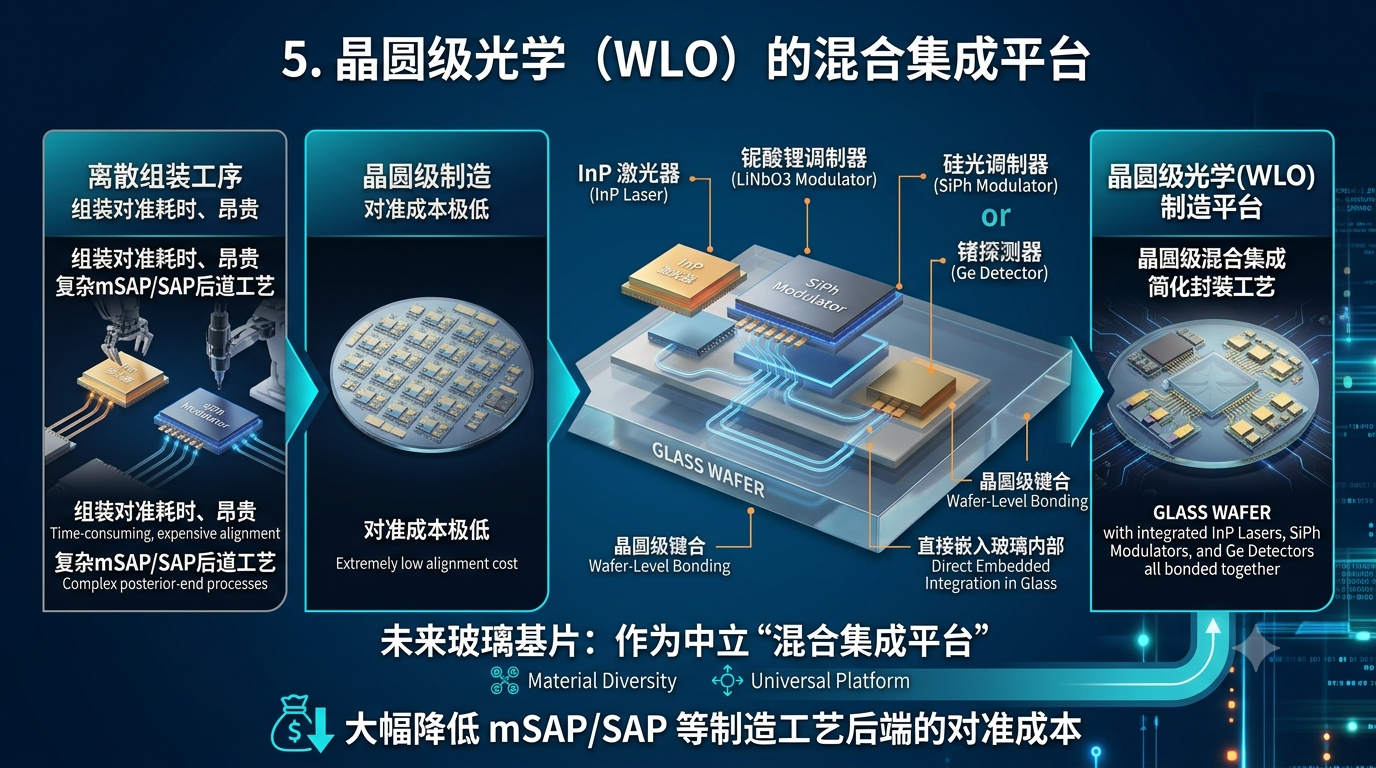

五、晶圆级混合集成平台，终结离散组装高成本痛点当前光模块、硅光模组最大成本痛点来自分立器件组装、高精度光耦合对准，工序繁琐、良率承压。
玻璃基片可作为通用中立集成载体，采用晶圆级键合工艺，将磷化铟激光器、铌酸锂调制器、硅光芯片、锗探测器等不同材料光电器件统一嵌入玻璃晶圆，跳过后端反复对准工序，大幅削减 mSAP、SAP 精细线路工艺的组装成本，推动行业从分立组装转向整片晶圆批量制造。
核心灵魂拷问：玻璃基板 + 玻璃光波导规模化落地，谁最先承受降维打击？顺着整套产业变革逻辑推演，玻璃光子技术全面商用后，最先迎来生存挤压、遭遇全方位降维冲击的，是两类厂商：第一类：传统光纤阵列 FAU 无源耦合器件厂商这是短期直接承压的赛道。
当前行业主流光耦合方案高度依赖 FAU 光纤阵列，也是这类企业核心营收支柱。玻璃桥初期定位就是替代传统 FAU，插入损耗、耦合效率、批量一致性全面领先，无需繁琐光纤对位、胶水封装工序。
短期高端硅光、CPO 订单会快速向玻璃耦合方案倾斜，传统 FAU 厂商仅依靠低端低速光模块维持份额，高端市场持续萎缩；中长期全玻璃基板普及后，耦合光路直接内嵌基板，外置 FAU 组件需求大幅缩水，无源光纤阵列赛道市场空间直接收缩。第二类：主打硅中介层 Interposer、高端有机载板的传统封测配套厂商这是中长期结构性颠覆，冲击力度远超 FAU 赛道。
目前高端先进封装、硅光共封装，核心载体是硅中介层与超薄有机基板。硅中介层制造成本昂贵、量产良率受限；有机基板高频损耗、尺寸稳定性短板无法适配超高带宽算力需求。
全玻璃基板规模化量产之后，玻璃同时兼顾高密度布线、低高频损耗、低成本、可集成光路四大优势，既能承载电互连，又原生集成光波导、TGV 通孔，还能内嵌微流控散热通道，实现多合一集成。
原有依赖硅中介层、高端有机载板做先进封装配套的封测企业，核心产品价值被玻璃基板一站式方案覆盖，原有产线、材料、工艺积累大幅贬值；传统封测厂商仅做单纯贴片、封装测试的代工业务，附加值持续下滑，若无法同步布局玻璃基板加工、晶圆级玻璃集成工艺，会直接丧失高端算力光封装核心订单。总结很多人还停留在 “玻璃桥 = 更好的光纤阵列” 的浅层认知，却忽略这是一场从耦合配件到封装基底、从电互连到全光互联、从分立组装到晶圆一体化的全链条变革。
短期无源 FAU 厂商最先直面订单分流，中长期硅中介层、高端有机载板配套封测厂商将迎来结构性降维竞争。未来光电封装的核心竞争力，不再是传统光纤、硅转接板工艺，而是玻璃基材精密加工、TGV 通孔、内置光波导一体化集成能力，整条算力硬件供应链的价值分配逻辑，即将彻底重构。
。
