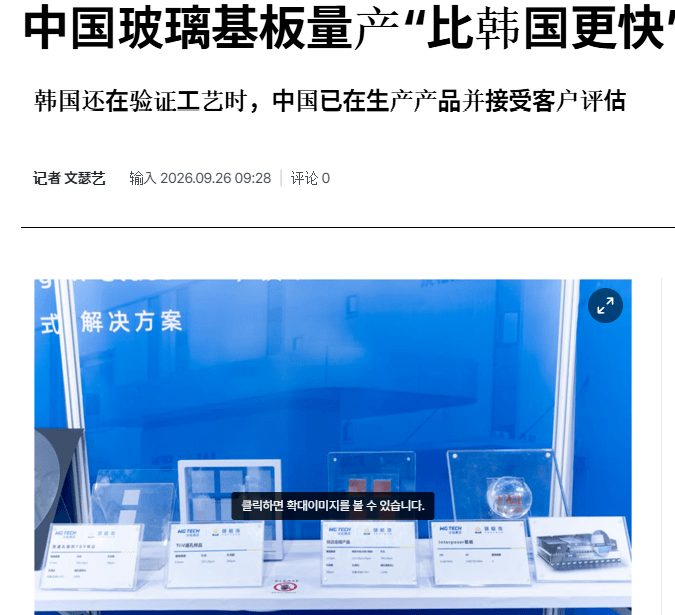

中国玻璃基板量产“比韩国更快”,提前1-2个季度量产,争取27Q1量产

2026-09-27 20:41:495℃




很多细分行业都一再推迟的当下,玻璃基板却在提前产业进度,全球玻璃基板正由技术验证加速迈向中试、客户认证及量产导入。 中国玻璃基板产业进度领先,局部细分领域有望在全球成为类似光模块的新优势产业(中国有望在中游制造与规模化量产环节形成新优势产业:京东方A、沃格等)。


1. 产业所处阶段与全球时间轴

海外厂商由“技术验证”转向“中试/客户认证/量产准备”,多点共识将2026—2028年界定为产业化关键窗口:DNP计划FY2028量产,三星电机与LG Innotek规划于2027—2028年建设量产体系,AGC判断2028年前后导入、2029年前后进入放量阶段;上游Corning、AGC、LPKF分别在材料与设备侧完善配套生态。

国内节奏同步前移:面板厂与加工环节持续推进中试线、客户验证与小批量出货,TGV成孔、金属化、RDL等配套加速补全;设备与电镀添加剂环节已出现出货与批量放量,具备“先行兑现”的属性。

海外重点企业最新定位(节选,按官方和研报口径)

Intel:已开展玻璃基板测试载具验证,本十年后半段导入。DNP:510×515mm中试线,FY2028量产。Samsung Electro-Mechanics:中试推进,2027年以后量产。LG Innotek:2027—2028年建设量产体系。Absolics:美国工厂推进客户可靠性,最快2026年底进入量产准备。

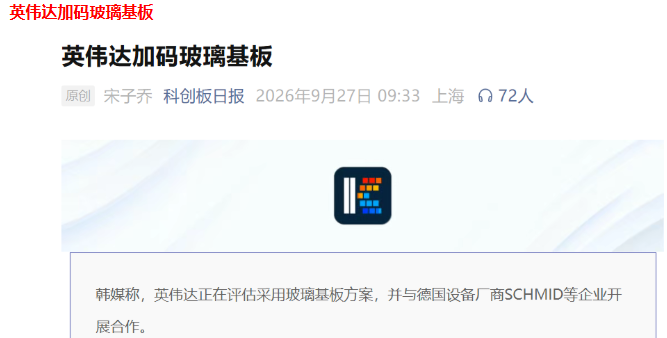

2. 近期催化跟踪日期事件关键信息产业含义9/24—9/27英伟达评估玻璃基板、与设备商合作多家媒体引述称英伟达正评估导入玻璃基板,并与德国SCHMID等合作;KIPOST称NV希望日韩台基板厂商两年内完成开发,目标2028年前导入(媒体报道性质,尚未见NV官方订单/型号/时间表)。终端需求信号增强,验证窗口被“两年内开发”锚定,但仍需订单与认证落地;对设备与中游验证形成加速约束。9/25—9/27SCHMID与三大芯片供应链合作SCHMID在业绩会上称与Intel/NVIDIA/AMD供应链核心环节共研玻璃芯设备;同时提示TGV金属化仍有技术难点、客户认证未完成。设备侧被动验证“加速”,亦客观提示工艺难点仍存、终端定点与量产尚需时日;强化“设备先行、认证滞后”的节奏判断。9/22—9/27京东方公开里程碑与招标节奏试验线全自动化通线、产出22/24层>100×100mm样品并送验,厂内可靠性完成;争取2027年一季度或上半年达成量产投资决策;约70%核心设备完成选型,预计10月启动招标。国内龙头量产路径清晰化,“设备先行”确定性最强;10月招标成为短期最强实锚,利多设备/材料率先兑现。9/24LPKF获亚洲头部厂商意向订单NEXAR LIDE设备“中高个位数百万欧元”LOI,客户“即将建设首条量产工厂”;LPKF评估融资扩产、看好2030年TAM约17亿欧元(公司表述)。海外“订单先行”与量产线建设信号出现,支撑“设备先行兑现”的产业逻辑;同时印证TGV/LIDE在成孔环节的领先适配性。9/11(延续至9/24—27的讨论)Corning上调显示玻璃价格对日元计价显示玻璃基板产品自2026Q4起提价15%及以上;面板厂同步讨论涨价传导。上游玻璃材料价格中枢上移信号增强,利于国内材料端推进适配与导入,也将推动供应链成本再平衡。多篇机构/媒体在9/27集中转述“NV评估玻璃基板、目标2028前导入”的报道,均强调为媒体信号与供应链要求、非正式量产定点;对判断节奏宜以“客户认证/订单/可识别收入”为准绳。3. 催化背后的逻辑:从“设备与良率”看产业落地顺序

​​设备决定良率,设备投资占比超70%​​:多份调研与纪要指出,当前综合良率正处于从约75%向85%量产关键阶段,产线建设中设备投资占比超70%,设备成为量产核心卡点。

​​量产节拍=设备招标/安装调试→客户认证→订单收入​​:头部量产线计划提前一季至半年,预计2027H1设备move-in、年底爬坡稳定量产;首批设备约70%已选型,10月招标,大概率不调整已选供应商。TGV产线1万片需求8–9台(1mm厚或需10–11台);PVD若全金属化需9台、单台约1300万;RDL电镀预计9台、国产ASP约3000万/台(纪要口径)。

​​关键工艺链条可视化​​:TGV制程与后段金属化、RDL耦合紧密,任何一处短板都会在大面板/高层数下被放大。

玻璃基板制造工艺流程

​​电镀/RDL材料与设备进展​​:东威科技、盛美上海等布局玻璃面板与2μm级RDL电镀设备;Atotech(MKS)在玻璃附着促进、化学铜种子层、RDL电镀拥有完整体系;国内天承科技TGV电镀添加剂已实现批量出货并逐步放量。

​​TGV成孔的海外/国内格局​​:LPKF(LIDE)在微裂纹控制、孔径精度及量产设备方面领先,AGC、Corning具备晶圆/面板级TGV加工能力;国内帝尔激光、德龙激光实现设备出货或销售,沃格光电、蓝思科技、京东方建成中试或试验线,处于送样/小批量阶段。

4. 国内龙头的最新进度与边界​​京东方(BOE)​​:试验线全自动化通线,已产出22/24层>100×100mm样品,厂内信赖性完成并送交客户验证;目标2027年上半年(争取一季度)达成量产投资决策;约70%核心设备已选型、10月开启招标。京东方明确量产前仍需完成“与真实芯片封装后的电性能/系统可靠性/良率验证”两道关口;量产投资亦取决于“明确客户需求+可接受良率”。京东方玻璃基板发展路径(官方规划图示):京东方玻璃基板发展路径
​​蓝思科技​​:披露与北美/韩国客户联合开发与验证玻璃芯载板,推进约3万㎡TGV专用厂房建设,目标2027年实现小规模量产(公司披露口径)。​​沃格光电​​:通格微推进高端玻璃基载板产线建设,部分产品由送样走向小批交付,但整体业务仍处较早期、收入体量小。(需区分Mini LED/医疗/通信与先进封装载板不同品类)机构一致提示:对各公司“样品/中试/客户认证/小批量/规模收入”需分阶段审视,避免把不同项目口径混写为“量产”。

5、最受益环节

当前全球玻璃基板处于“技术验证→中试/试验线→客户认证→量产准备”的加速期,首轮产业化窗口集中在2026—2028年;细分应用的落地节奏为:​​临时玻璃载板已规模应用→CPO/射频/IPD处于产业化导入与小批量→玻璃芯载板与玻璃中介层处在中试与客户认证阶段​​。受益层级以“设备与材料先行、制造平台跟进、原片国产替代”为主线:​​TGV激光/湿法刻蚀、电镀填孔、PVD种子层、直写光刻/AOI等设备与耗材最先兑现订单与复购;国内制造平台(京东方、沃格光电、蓝思科技等)在中试与送样推进;原片环节(戈碧迦、力诺药包、旗滨、凯盛科技等)处于中试/送样与项目建设前期,国产替代空间明确​​。阶段定义/里程碑海外代表进展与时间国内代表进展与时间判断技术验证样品与工艺展示、可行性验证Intel展示集成EMIB的78×77mm厚玻璃芯基板原型;Absolics量产级样品认证推进。多家企业完成样品与工艺拉通(如京东方20层样品开发)。已完成中试/试验线试验线建设与拉通、初步送样DNP启动510×515mm中试线;Rapidus规划600×600面板级路线。京东方试验线全自动化通线、24层样品送验。进行中客户认证可靠性/电性能/PTL认证三星电机、LG Innotek推进样品与客户送样;AbsolicsEmbedding/Non-Embedding推进可靠性与PoC。国内样品通过概念认证进入技术测试(如京东方);部分厂商小批量交付。加速中量产准备/导入设备投资、工艺定版、初始量产TSMC CoPoS:2027试产、2028H2量产;DNP:FY2028量产;三星电机:2027年后量产。目标2027年上半年投资决策(京东方)。关键窗口期(2026—2028)

(1)分应用场景的当前阶段​​临时玻璃载板(Glass Carrier)​​:已规模化应用于晶圆减薄、FOPLP等制程,形成稳定出货与收入占比(样例企业口径);系短期最确定应用。​​CPO/光互连​​:处于研发→小批量导入阶段,玻璃基可承载光波导实现光电融合;康宁已展示Glass Bridge与CPO方案,产业进入客户认证推进期。​​射频/IPD​​:玻璃替代LTCC/有机堆叠衬底已实现量产,部分指标(如3D电感Q值)优于传统路线,产业化基础稳固。​​玻璃芯载板/中介层​​:中试与客户认证阶段;海外​​2027—2028​​首批量产窗口明确,国内面板与加工厂商加速“全流程工艺拉通+送样验证”。

多芯片模块封装中的 TGV 玻璃芯板



(2)谁最受益

​​设备与材料先行受益(最确定)​​:玻璃基板产线设备占比​​60–70%​​、决定良率爬坡(75%→85%关键阶段),TGV激光/刻蚀、电镀填孔、PVD种子层、曝光/直写光刻、AOI/检测等为刚性投入;国内设备与添加剂出现​​出货、复购、批量放量​​的里程碑,确定性优先。​​制造平台次序兑现​​:中试通线与客户认证推进,样品层数与尺寸提升(如​​>100×100mm、24层​​),​​2027年上半年投资决策目标​​成为关键里程碑。​​原片国产替代中期受益​​:原片是良率与层数上限的核心上游,国内处于中试/送样与项目建设前期,​​多家企业进入客户验证或小批送样​​,中期随下游导入推进而受益。环节受益逻辑代表公司近期证据/里程碑TGV激光成孔设备价值量高、决定微裂纹与孔精度,最先订单兑现帝尔激光、大族激光、德龙激光、英诺激光已在晶圆级与面板级实现设备出货与客户导入;构建“激光改质+化学蚀刻+AOI”方案。湿法刻蚀/整线与超快激光联合工艺提升良率与产能SCHMID(海外对标)新一代设备支持100×100mm至600×600mm、生产率较传统刻蚀提高6–8倍(参考体系)。电镀填孔设备/添加剂深孔无空洞填铜为核心瓶颈,国产替代放量东威科技、天承科技、三孚新科电镀设备交付验收、添加剂批量出货并逐步放量(纪要与研报一致信息)。PVD种子层(面板/孔内)通孔内壁与RDL均需Cu种子层,设备ASP高汇成真空、北方华创(建议关注)面板级与孔内种子层溅射方案进入客户验证/设备建议关注名单(多研报口径)。直写光刻/曝光、检测多层RDL与大板对准/检测刚需,导入早芯碁微装、联得装备直写光刻适配板级;电测/贴合/退火等配套设备出现意向与样机;检测设备组合加速导入。制造平台(中游)全流程拉通、送样与认证推进,量产投资决策为锚京东方、沃格光电、蓝思科技京东方试验线全自动化通线、​​24层>100×100mm​​样品送验、​​2027年上半年投资决策目标​​;国内厂商小批量出货与TGV全制程能力披露。原片(上游)CTE/平整度/缺陷控制决定层数与良率,中期替代空间戈碧迦、力诺药包、旗滨集团、凯盛科技戈碧迦载板量产并向半导体客户送样;力诺药包中试窑炉点火推进送样;旗滨小批量送样与项目备案;凯盛建设TGV中试线。

(3)关键证据与里程碑​​国际进展(时间锚)​​:Intel/3DGS原型展示;三星电机/LG Innotek推进送样,​​2027—2028建立量产体系​​;DNP明确​​FY2028量产​​;TSMC CoPoS​​2027试产/2028H2量产​​;Absolics​​2027​​进入全面量产。​​国内龙头(制造端)​​:京东方试验线全线通车,​​24层样品送客验​​,​​2027年上半年量产投资决策目标​​,制造平台工艺能力已“全流程拉通”。图解:玻璃基板紧迫性量产不断提前,真正值得重视的产业
10月开启招标、订单加速,SEMI预计玻璃基板2028—2040年CAGR约67.2%
​​设备与材料兑现​​:设备占比​​60–70%​​、“设备决定良率”的产业共识明确;​​TGV设备出货与复购、添加剂批量出货​​的里程碑信息在多源研报/纪要中得到印证。
