核心结论:ABF载板正经历由AI驱动的结构性超级周期,供需缺口持续扩大至2028年,国产替代已从“概念”进入“业绩兑现”的关键窗口期一、基础定义与核心价值1. 什么是ABF载板?

ABF
=
Ajinomoto
Build-up
Film(味之素积层膜)基板

高端
FC-BGA
倒装芯片封装基板

AI GPU、服务器CPU、HBM、CoWoS先进封装的必备底层载体

核心功能(形象理解)

芯片如“高速数据中心”,PCB似“城市道路”,ABF载板则充当
“高速互通立交”
——确保数据在高低速域间顺畅流转。

三大核心职责

信号扇出与放大:将芯片侧40–55μm间距的密集脚位→转换为PCB侧0.4–1.0mm间距

高速信号传输:支撑112Gbps甚至224Gbps的SerDes高速传输

电源完整性管理:为数百瓦功耗芯片提供稳定低噪供电网络

为什么芯片不能直接焊在PCB上?

芯片I/O数量已超10万(如NVIDIA B100 GPU),PCB无法实现微米级布线密度

ABF材料具备低介电常数(Dk≈3.0)与低损耗因子(Df≈0.004)
,保障信号完整性

材料优势(碾压BT树脂)

✅ 低热膨胀系数(低翘曲),接近硅芯片的热膨胀系数

✅ 可做
5–12μm
超细线路

✅ 低信号损耗、高耐热

单颗高端AI GPU耗材 = 普通CPU的
10–18倍

vs 其他载板类型

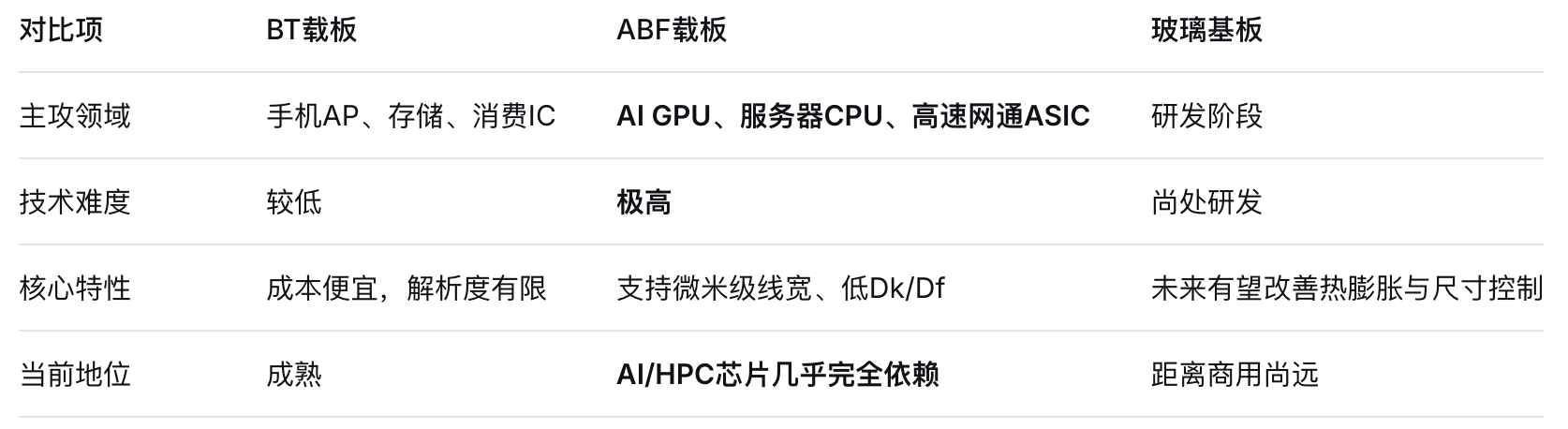

BT载板:主攻手机AP、存储、消费IC;技术难度较低;核心特性是成本便宜,解析度有限;当前地位为成熟市场


ABF载板:主攻AI GPU、服务器CPU、高速网通ASIC;技术难度极高;核心特性是支持微米级线宽、低Dk/Df;当前地位为AI/HPC芯片几乎完全依赖


玻璃基板:主攻研发阶段;技术难度尚处研发;核心特性是未来有望改善热膨胀与尺寸控制;当前地位为距离商用尚远

2. 行业战略地位(咽喉环节)

⚠️ ABF载板是半导体先进封装的
“卡脖子”环节,战略价值堪比先进制程本身

高端AI芯片封装成本中,ABF载板占比 30%–70%

上游
ABF膜全球95%+
由日本味之素垄断

全球20层以上高阶AI载板产能高度集中
台+日+韩

大陆国产化率
不足5%

二、产业链拆解(一)上游核心原材料(壁垒最高,日系垄断)

ABF膜占载板原材料成本
30%–40%,是最核心瓶颈。

🔹 ABF积层绝缘膜(核心)

为什么ABF膜难以复制?

配方专利壁垒:形成清漆的配方与专利是首要竞争壁垒

精密涂布工艺:支撑稳定量产的精密涂布工艺Knowhow构成核心护城河

固化工艺:成膜过程中的温湿度、厚度均匀性控制极为苛刻

全球供给格局

日本味之素:全球份额95%+,拥有200+核心专利,毛利率55%–75%

其他:全球份额不足5%

供给约束(极度紧张)

2026年5月,味之素宣布扩产,新工厂计划2028年动工、2032年投产

2032年前无大规模新产能对冲

部分产能已被预定至2027年

交期超过6个月,已进入缺货阶段

2026年已涨价30%–50%

市场规模

2025年全球ABF膜收入约5.29亿美元

预计2032年达10.85亿美元

考虑AI需求拉动,实际增速或超预期


国产替代两条路线

路线一:CBF复合膜(绕开专利,进展最快)

华正新材(龙头)
:青山湖园区专用产线已建成,国内首个规模化量产CBF的企业;600万㎡预计2026年底投产;线路精度5μm对标进口;直接受益华为昇腾芯片放量与味之素涨价带来的进口替代红利

路线二:原生ABF胶膜(同源路线)

莲花控股(参股纽菲斯)
:布局年产650万㎡ NBF膜项目

生益科技:封装基材已达国际领先水平

宏昌电子:小批量送样验证


上游:其他紧缺辅材(结构性瓶颈)

T-Glass超薄玻纤布:用途为低热膨胀核心层材料;全球垄断方为日东纺、尤尼蒂卡;供给状况为供给瓶颈预计至少持续至2027年

载体铜箔:用途为mSAP精细线路必备;全球垄断方为日本三井金属(95%);供给状况为国产品牌小批量试用

BT树脂芯板(CCL)
:用途为GPU载板核心;全球垄断方为Resonac(昭和电工)70%;供给状况为国产空白

⚠️
T-Glass是重要变量:芯片封装面积放大,对翘曲控制要求提高,部分产品开始导入较厚核心搭配胶片的设计,进一步增加T-Glass用量。若T-Glass缺料,实际供应产能将受严重影响。

(二)中游:ABF载板制造(重资产+工艺+客户壁垒)核心工艺:mSAP半加成法

行业唯一实现
9–12μm
超细线路的制程

设备交期
12–14个月

建厂+设备+良率爬坡+客户认证 =
2.5–3年

单条高端产线投资 =
数亿美元

全球竞争格局(2026年)

全球前五合计占据80%市场,高端AI载板(16–24层)几乎垄断:

第1名 欣兴电子(中国台湾):客户签长约"保量不保价",订单看到2028年

第2名 南亚电路板(中国台湾):稼动率维持高档

第3名 揖斐电/Ibiden(日本):2026财年资本支出大幅提升至2100亿日元

第4名 三星电机(韩国):—

第5名 景硕科技(中国台湾):2027年扩产约25%,具较高供货弹性

其他:新光电气(日)、AT&S(奥地利)

中国大陆厂商梯队

第一梯队(稳定量产,绑定国产AI芯片)

兴森科技
— 国产替代"尝试者",ABF载板突破者

国内IC载板龙头,内资规模第一

8层以上ABF载板稳定量产,良率突破85%+

已批量供货华为昇腾芯片

广州+珠海基地双轮驱动,产能持续爬坡

深南电
— AI算力"核心供应商",从PCB龙头升级为高端电子互联平台

16层ABF载板批量生产,16-20层进入批量认证阶段

A股唯一向AMD/英特尔/高通供货的ABF载板企业

通过英伟达认证,客户粘性强、体系红利持续释放

2027年规划月扩3万㎡

兴森vs深南的本质差异

兴森科技:关键词是认证、验证、爬坡——处于客户突破期,市场炒“国产替代预期”

深南电路:关键词是绑定升级、吃体系红利——已形成客户信任飞轮,通过英伟达等认证,客户粘性强、强者恒强

简单说:兴森是“赌突破”,深南是“稳兑现”

珠海越亚
— 早期量产BT+ABF

存储芯片载板配套

中低端算力芯片载板

第二梯队(送样/试产阶段,认证周期1–3年)

生益电子:依托传统PCB基础布局切入载板领域

胜宏科技:ABF载板认证中

景旺电子:ABF载板认证中

沪电股份:ABF载板认证中

鹏鼎控股:母公司臻鼎科技董事长公开判断ABF载板缺货严重,两三年内不易缓解

中天精装:参股科睿斯,高端FCBGA基板样品已落地

认证周期1–3年,短期无大规模出货


(三)下游应用(AI算力为核心增量)🔹 需求结构性转变(最关键的逻辑升级)

旧逻辑:靠芯片出货颗数推升需求
新逻辑:靠单颗芯片
「面积 × 层数」
增加推升需求

部分新世代GPU载板面积×层数较前代增逾七成,部分ASIC平台增幅逾一倍

单颗AI芯片对载板产能面积的消耗 ≈ 传统PC载板的
5–10倍

新一代GPU、CPU载板均朝更大面积及更多层数发展

层数从16层→24层

🔹 AI服务器(最大增量)

高端GPU:英伟达Blackwell/Rubin、华为昇腾、寒武纪、壁仞

单颗高端AI GPU耗材 = 普通CPU的
10–18倍

2.5D CoWoS封装、HBM高带宽内存配套载板

据味之素,用于高性能AI芯片的ABF使用量可达传统产品的10倍以上

🔹 需求结构剧变(PC占比暴跌,AI占比飙升)

PC端:2020年占比61% → 2028年预计占比10%

AI芯片+服务器CPU:2020年占比近乎为0 → 2028年预计占比85%

其他场景

高端FPGA、ASIC

高端PC、车规算力芯片

AR/VR

🚗 车规ABF载板 2026–2030年
CAGR超21%

三、市场规模、供需与景气周期1. 市场空间预测

全球ABF膜2025年:5.29亿美元(来源:GIR)

全球ABF膜2032年预计:10.85亿美元(来源:GIR)

全球ABF载板2026年预计:100.2亿美元(来源:IEK)

全球载板(整体)2026年:约161亿美元(来源:Prismark)

2024–2028 ABF载板CAGR:22.9%(来源:IEK)

国内2026年需求:约120亿元

国内本土供给:不足50亿元

⚠️
供需缺口巨大

2. 供需缺口持续扩大(核心逻辑)

缺口数据(多方验证,持续上调)

年份缺口(保守估计)缺口(高盛/激进估计)20261%–8%8%202726%–27%34%202835%–51%51%

数据来源:

交期疯狂拉长

正常:3–4个月

当前:12个月

高阶订单:1.5–2年

价格持续上涨

现货价每季涨20%+

味之素ABF膜涨价30%
,高端型号涨50%

2026年Q1季增3-5%,Q2-Q4每季季增10%

卖方市场特征

2026年供给已趋近满载

客户签署长约,“保量不保价”
,价格随市场滚动调整

头部客户产能已锁到2029年

行业共识:此轮ABF上行周期至少可延续4至5年

3. 价格分层(单颗计价)产品类型单颗价格普通PC CPU50–100元商用服务器CPU400–600元英伟达高端GPU(Rubin)≈300美元国产昇腾高端载板对标海外同级四、行业核心壁垒(四大门槛)

材料专利壁垒(最高)
:配方+精密涂布+固化工艺三重护城河;味之素掌握全流程专利

制造工艺壁垒:mSAP精细线路、多层压合、大尺寸基板翘曲控制;良率要求≥85%

客户认证壁垒:验证周期1–3年;客户一旦锁定极难更换

资本开支壁垒:单月万片级产线投入数十亿元;中小PCB企业无力布局

五、行业发展趋势📍 国产替代主线明确,分层突破阶段目标关键节点短期(1–2年)10–16层中低层载板自主配套华正新材600万㎡CBF 2026年底投产中期(3–5年)攻坚20–24层高阶AI载板深南16-20层批量认证中长期全链条自主可控莲花控股650万㎡NBF

投资逻辑:

随着AI对ABF的需求逐渐提升,海外龙头扩产缓慢,ABF有望迎来供需缺口,国产厂商有望凭借该窗口期切入ABF载板供应链。

📈 产品持续高端化

层数提升:12层→16层→24层

线宽精细化:15μm→9μm→5μm

大尺寸基板适配CoWoS/Chiplet

🆕 CPO(共同封装光模块)配套特种ABF载板成为新增长点

⚠️ 玻璃基板:长期威胁,短期无冲击

2026年被业内视为“玻璃基板商业化元年”

英特尔:2026年1月展示业界首个玻璃芯基板样品,推出全球首款搭载玻璃芯载板的商用Xeon 6处理器,规划2030年全面商用

台积电:推出CoPoS面板级封装平台,计划2027年小量试产、2028-2029年量产

三星电机:联合日本住友化学,目标2027年量产

但短期无法替代ABF

镀铜与压合良率短期内难以突破

2030年前不具备大规模量产条件

对当前市场格局影响有限

市场空间:据Omdia测算,2026年全球封装玻璃基板市场规模将达186亿美元,2030年有望突破320亿美元


六、行业风险提示

上游持续涨价:ABF膜已涨30%-50%,T-Glass缺货,压缩中游毛利率

良率爬坡不及预期:高阶载板扩产短期可能亏损;国产替代进展可能不及预期

客户认证慢:验证周期1-3年,订单落地可能延迟

AI资本开支波动:下游GPU需求可能阶段性放缓

玻璃基板超预期:若技术突破加速,长期可能分流高端市场

行业竞争加剧:更多厂商涌入可能加剧竞争

七、产业链核心标的汇总上游:ABF膜/替代材料环节核心标的进展CBF复合膜(量产)华正新材600万㎡预计2026年底投产,国内首个规模化量产NBF膜(类ABF)莲花控股(参股纽菲斯46%)布局年产650万㎡封装基材生益科技已达国际领先水平载体铜箔方邦股份小批量试用精密涂布薄膜激智科技深度布局精密涂布技术

中游:ABF载板制造(大陆内资)

兴森科技
— 国产替代"尝试者",ABF载板突破者

深南电
— AI算力"核心供应商",从PCB龙头升级为高端电子互联平台

珠海越亚
— 早期量产BT+ABF

第二梯队(送样/试产阶段,认证周期1–3年)

生益电子胜宏科技景旺电子沪电股份鹏鼎控股中天精装

全球海外龙头地区厂商最新动态中国台湾欣兴电子、南亚电路板、景硕科技订单看到2028年日本揖斐电(Ibiden)、新光电气资本支出2100亿日元韩国三星电机—奥地利AT&S—八、逻辑总结

三层逻辑共振

需求端:AI算力指数扩张,单颗芯片「面积×层数」持续提升,ABF载板用量呈10倍级增长

供给端:味之素2032年前无大规模新产能,载板厂扩产周期2.5-3年,供需缺口持续扩大至2028年

国产替代:CBF/NBF膜加速验证,载板厂良率突破85%,窗口期已至

稳健选择:关注产能明确释放、业绩确定性强的兴森科技深南电
高弹性选择:关注材料端实现“从0到1”突破的华正新材宏昌电子
