合肥露笑半导体(碳化硅衬底)全应用领域

合肥露笑核心产品为6/8英寸导电型碳化硅衬底、12英寸半绝缘碳化硅衬底,是制造SiC MOSFET、SiC二极管、射频器件的基底材料,分导电型(功率电力)、半绝缘型(射频光电子)两大应用赛道:

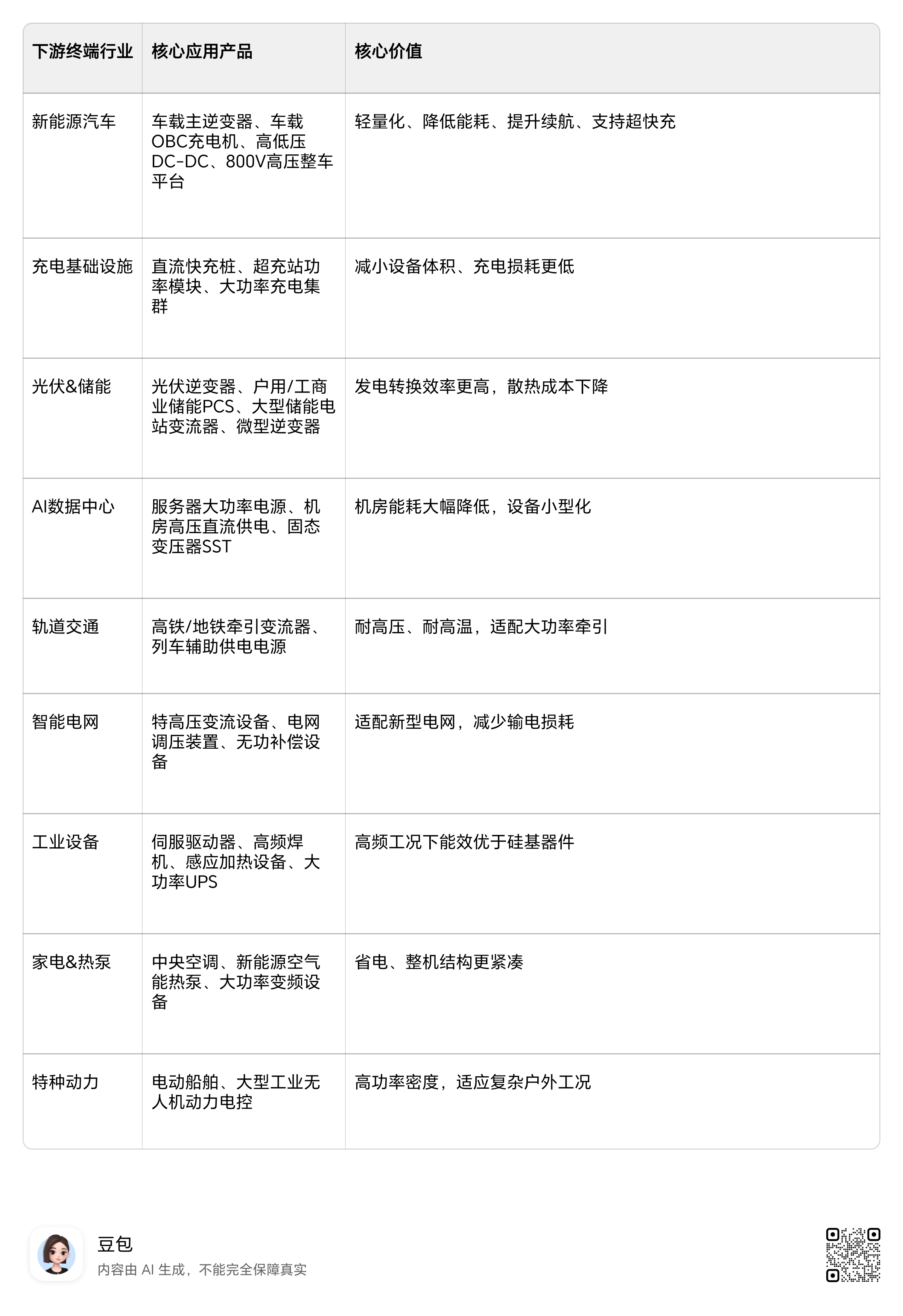

一、导电型碳化硅(主力量产,新能源电力赛道)

1. 新能源汽车(最大下游市场)

- 整车电控主逆变器(800V高压快充平台)
- 车载OBC车载充电机、DC-DC高低压转换器
- 高压快充桩、超充站功率模块
优势:降低损耗、提升续航、缩小电控体积、支持高压快充,供货比亚迪、进入华为、中车供应链。

2. 光伏+储能(新能源发电)

- 光伏组串逆变器、集中式大功率逆变器
- 工商业/户用储能变流器PCS、大型储能电站
- 风光储一体化电源、微型逆变器
优势:转换效率提升、散热需求降低,降低电站运维成本 。

3. AI算力/数据中心(高速增长赛道)

- 智算中心高压直流供电、固态变压器SST
- GPU服务器电源、大功率机架电源
- 下一代AI芯片先进封装碳化硅中介层
SST搭配SiC可将供电效率从92%提升至98.5%,设备体积缩小60%,头部云厂商新建机房批量导入。


4. 智能电网、轨道交通

- 特高压输变流装置、电网固态变压器
- 高铁/地铁牵引变流器、车载辅助电源
- 充电桩集群、电网调压、无功补偿设备

5. 工业电源、白色家电

- 工业焊机、高频感应加热、伺服驱动器
- 大功率空调、中央空调、新能源热泵
- 不间断电源UPS、医疗高压设备

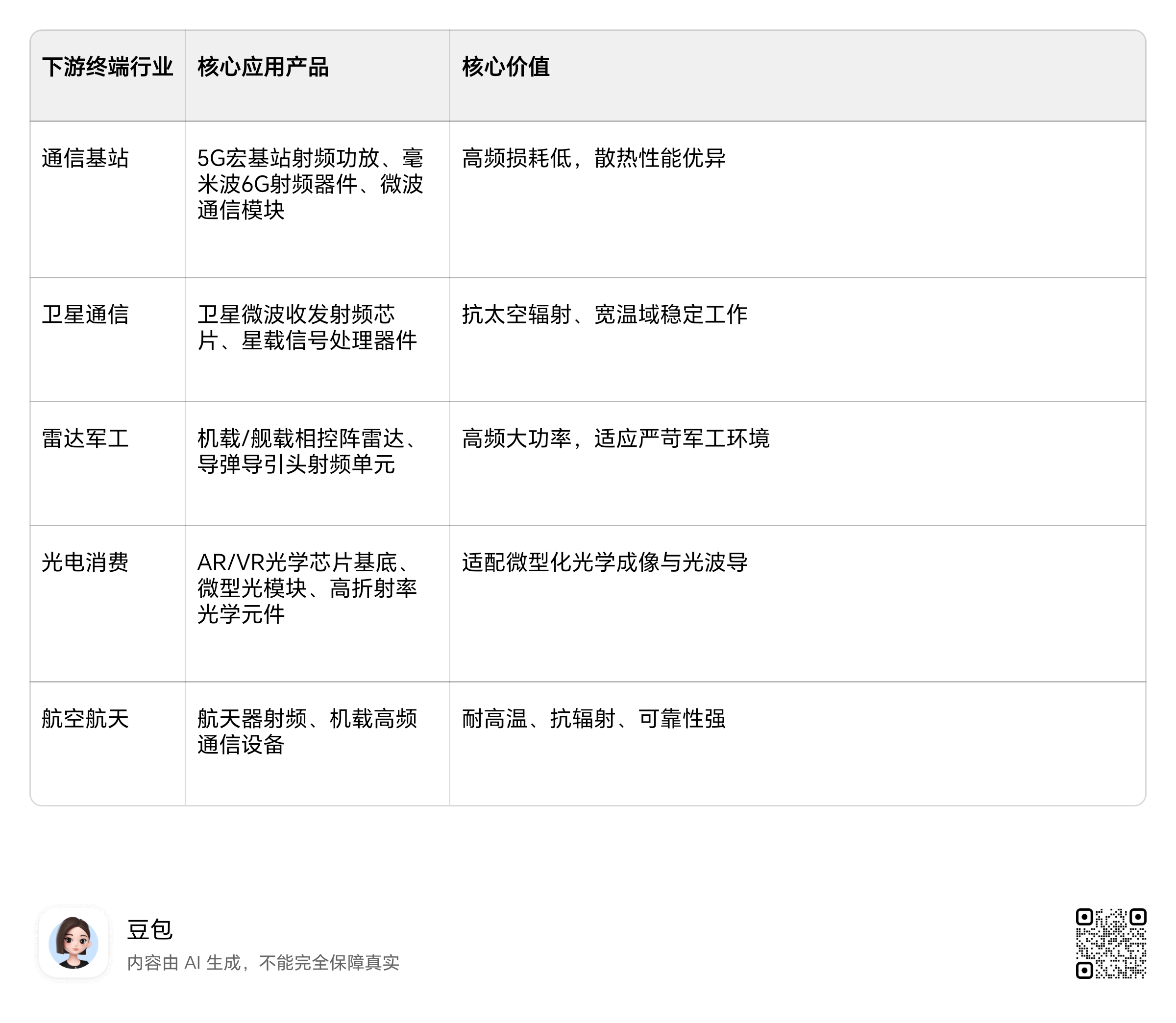

二、半绝缘型碳化硅(射频/光电子,12英寸样品)

1. 5G/6G射频通信

- 5G宏基站、毫米波射频功放芯片
- 卫星通信、微波传输、雷达射频器件

2. 国防军工、航空航天

- 机载相控阵雷达、舰载雷达、导弹导引头
- 航天器耐高温、抗辐射电力与射频芯片
- 军用高频微波通信装备

3. 消费光电AR/VR

- AR眼镜光波导、光学芯片基底
- 高折射率光学元器件、微型光模块

三、其他新兴拓展场景

1. 人形工业机器人:伺服驱动、大功率关节电源
2. 固态变压器SST:电网、数据中心、新能源场站通用
3. 新能源车船、无人机大功率动力电控

简单区分:

- 导电型衬底:电、充、光、储、算力、工业(公司6/8英寸量产主力)
- 半绝缘型衬底:5G射频、雷达、航空、AR光学(12英寸研发落地)
