一、引言：为什么碳化硅突然火了？
2025年以来，碳化硅（SiC）赛道持续升温。Wolfspeed一个月涨幅超40%，天岳先进、三安光电等国内龙头股价翻倍，英飞凌、安森美等国际巨头涨幅50%-150%不等。更引人注目的是，英伟达800V HVDC Fabless核心企业Navitas一个月暴涨300%。
这一切的背后，是碳化硅正从新能源汽车的“配角”，跃升为AI算力基础设施的“核心基石”。
二、碳化硅是什么？为什么它如此重要？
碳化硅是第三代宽禁带半导体的核心材料。相比传统硅材料，它具有四大核心优势：
1. 耐高压：击穿电场强度是硅的10倍，可在800V乃至更高电压下稳定工作。
2. 耐高温：热导率是硅的3倍以上（约490 W/m·K），能快速导出热量。
3. 低损耗：开关损耗和导通损耗远低于硅基器件，可使新能源汽车能耗降低8%-10%。
4. 高频特性：电子饱和漂移速度快，适合高频应用场景。
正是这些特性，让碳化硅成为新能源、AI、通信、AR四大高增长产业的关键支撑材料。
三、五大应用场景：从新能源到AI的全面渗透
1. 新能源汽车：最大基本盘

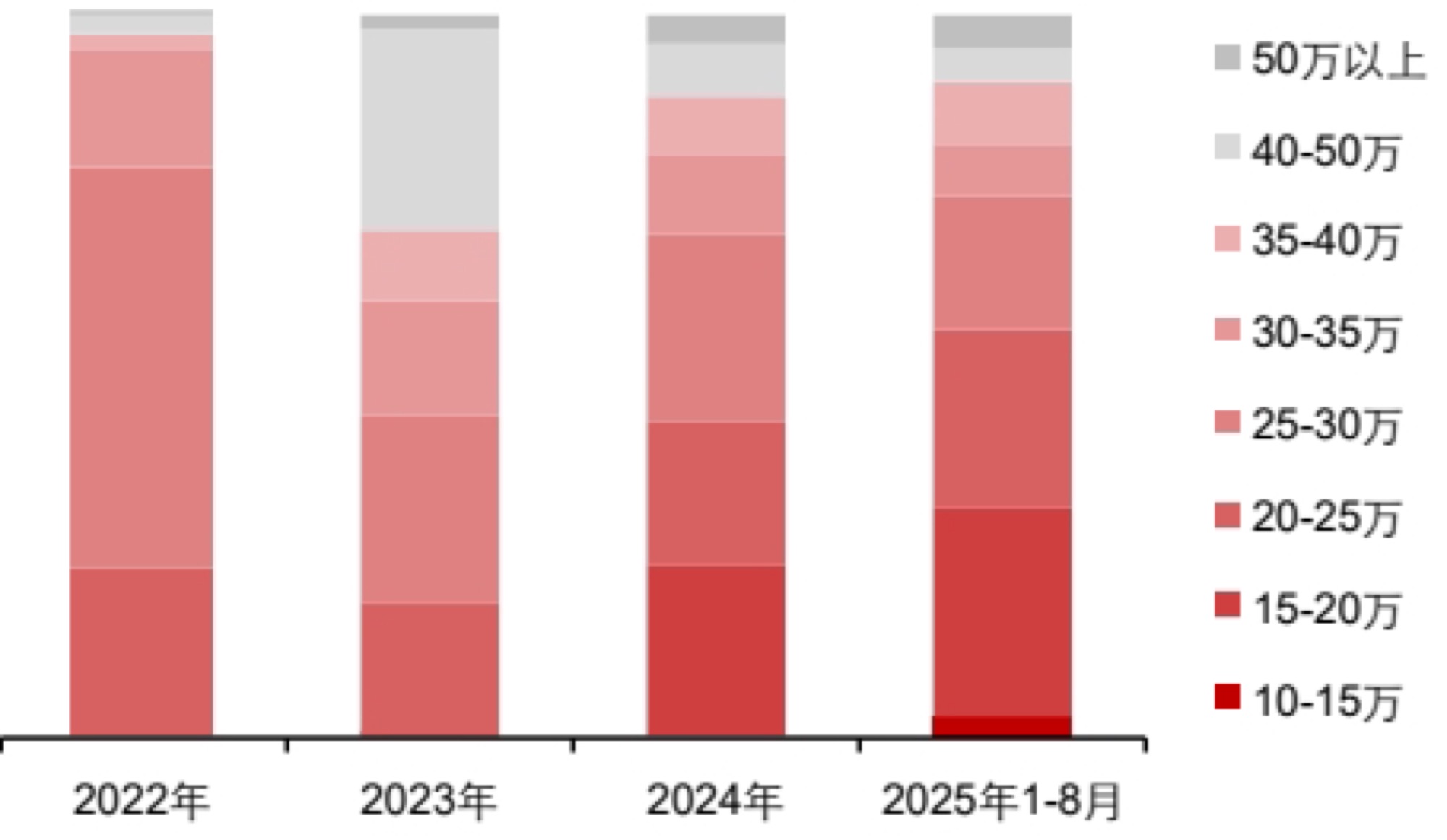

800V高压平台正从高端市场快速走向大众市场。截至2025年8月，我国800V新能源车渗透率已达11.17%，并已下沉至10-15万元价格区间。

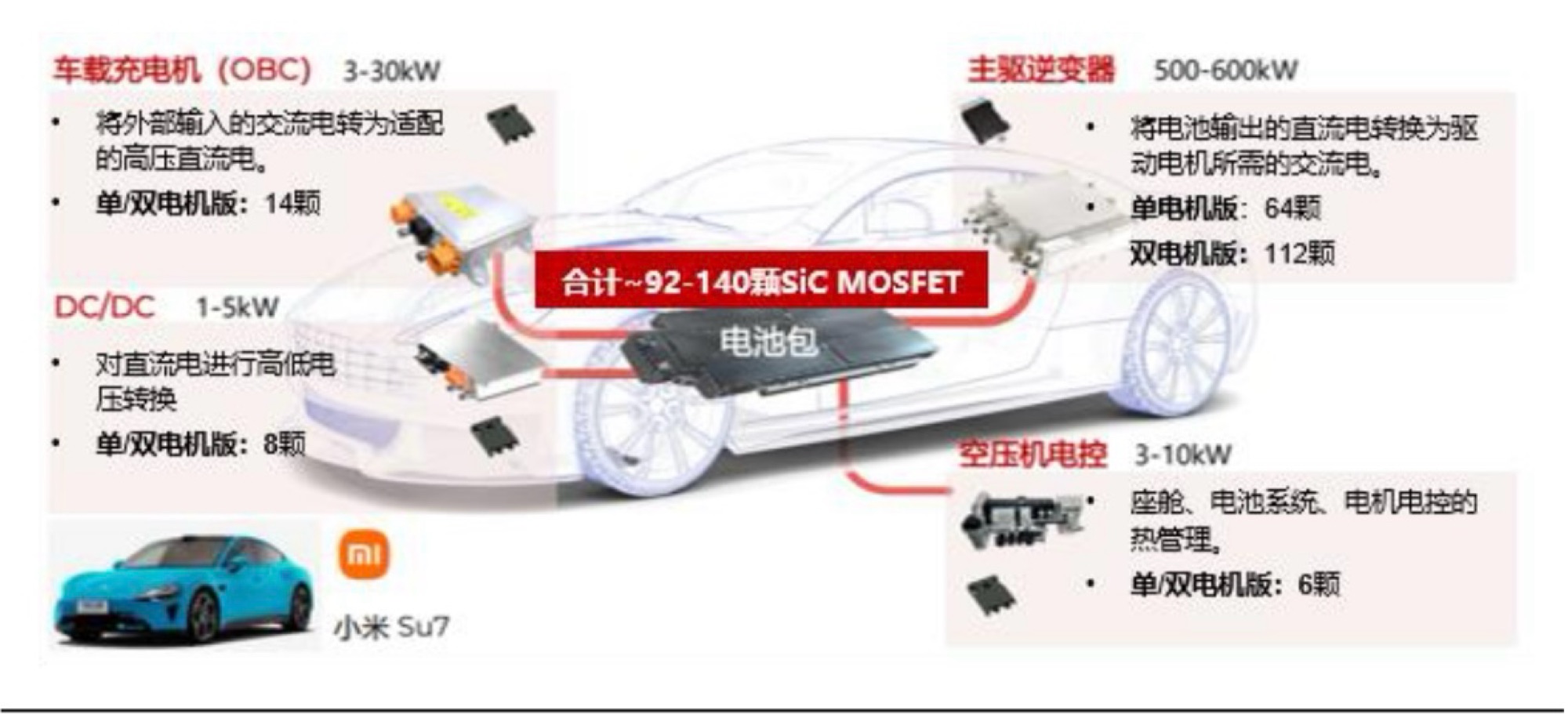

SiC MOSFET应用于主驱逆变器、DC-DC转换器、车载充电机等核心部件，可使整车能耗降低8%-10%。以小米SU7的“全SiC方案”为例，单车需要约92-140颗SiC MOSFET。
需求测算：预计2030年全球新能源车领域SiC衬底需求达432万片（6英寸当量），中国328万片。
2. AI数据中心：增速最快的增量市场
这是当前最超预期的增长极。AI算力需求爆发式增长，GPU功耗从A100的400W飙升至B200的1000W以上，未来Rubin Ultra将超过2000W。
两大应用方向：
（1）电源系统升级：AI数据中心正从传统12V/48V架构向800V HVDC架构演进。固态变压器（SST）成为终极方案，而SiC MOSFET是SST的核心器件。预计2030年全球AI电源领域SiC衬底需求达73万片。
（2）芯片散热材料：这是最具想象力的方向。英伟达计划在新一代GPU中采用SiC衬底作为中介层材料，台积电同步推进12英寸单晶SiC散热载板研发。SiC热导率是硅的3倍，可降低芯片结温20-30℃。
需求测算：仅考虑中介层替代，2030年全球AI芯片散热领域SiC衬底需求约620万片；若基板和热沉也采用SiC，需求有望达3000万片。
3. 充电桩：政策驱动下的确定性增长
国家政策明确要求：到2027年建成10万台大功率充电桩（250kW以上）。新国标要求直流充电设备能效不低于96.5%，而SiC方案可将效率提升至97%以上，成为达标关键路径。
预计2030年全球充电桩领域SiC衬底需求51万片。
4. 光伏储能：稳健增长的基本盘
SiC可提升光伏逆变器与储能变流器效率，预计2030年全球光储领域SiC衬底需求94万片。
5. AR眼镜：未来潜力市场
SiC高折射率特性（约2.7）使其成为AR眼镜光波导片的理想材料，可扩大视场角、解决彩虹纹问题。预计2030年全球AR眼镜领域SiC衬底需求389万片。
四、技术壁垒：为什么碳化硅这么难做？
碳化硅产业链的核心壁垒集中在衬底制备环节，这也是价值量最高的环节（占器件成本约34%）。
1. 晶体生长难：采用物理气相传输（PVT）法，需在2000℃以上高温、低压环境下生长，生长速率仅0.22毫米/小时，完成一个晶锭需7-8天。
2. 切割加工难：碳化硅莫氏硬度达9.5（接近金刚石），传统线锯切割一片晶圆需3.1小时，且材料损耗约180微米。
3. 大尺寸化难：目前主流为6英寸，8英寸尚在爬坡，12英寸仍处于研发阶段。大尺寸化是降本的关键路径。
4. 缺陷控制难：碳化硅材料缺陷先天较多，需要大量量检测设备进行全流程监控。
五、供给格局：国产替代正当时
海外龙头陷入困境
Wolfspeed（原科锐）作为全球碳化硅龙头，因持续巨额亏损于2025年启动破产重组。这标志着全球碳化硅产业进入“技术+成本”双重竞争的新阶段。
中国企业加速崛起
天岳先进：国内半绝缘型碳化硅衬底龙头，已实现8英寸量产，并率先研制出12英寸半绝缘型、N型、P型衬底，2024年全球市占率提升至16.7%。
三安光电：通过垂直整合模式，构建了涵盖衬底、外延、芯片到模组的全产业链布局，产能规模国内最大。
晶盛机电：首条12英寸碳化硅衬底加工中试线已正式通线。
北方华创：PVT设备市占率高达61%，是国内碳化硅设备龙头。
六、市场规模与供需展望
需求端爆发式增长
预计2030年全球SiC衬底（6英寸当量）总需求量达1676万片，约为2025年的12倍。其中：
- AI散热材料：620万片（占比37%）
- 新能源汽车：432万片（占比26%）
- AR眼镜：389万片（占比23%）
若SiC在AI芯片封装中实现“基板层+中介层+热沉”全面替代，2030年需求有望达3000万片。
供给端结构性紧缺
2024年底中国SiC衬底产能约400万片，超出2025年全球需求。但到2027年将进入供需紧平衡，2030年存在超1200万片的产能缺口。
七、投资逻辑与核心标的
核心逻辑
1. 需求端双轮驱动：新能源基本盘稳健增长 + AI算力新增量爆发，形成长期高增长复合赛道。
2. 供给端格局重塑：海外龙头陷入困境，中国企业率先突破12英寸技术，全球供应链主导权加速向中国转移。
3. 技术壁垒构筑护城河：衬底制备是核心壁垒，具备先发优势的企业将充分受益。
重点关注公司
衬底环节：
- 天岳先进（688234）：国内半绝缘型SiC衬底龙头，12英寸技术领先
- 三安光电（600703）：全产业链垂直整合，产能规模最大
器件环节：
- 芯联集成（688469）：车规级SiC模组龙头
- 斯达半导（603290）：高端全碳化硅模组
- 扬杰科技（300373）：产品线布局广泛
设备环节：
- 北方华创（002371）：PVT设备市占率61%
- 晶盛机电（300316）：12英寸衬底中试线已通线
- 中科飞测（688361）：碳化硅量检测设备
八、风险提示
1. 技术迭代风险：若金刚石散热材料制备工艺突破，可能压缩SiC在先进封装领域的应用空间。
2. 产能过剩风险：行业扩产激进，若下游需求不及预期，可能导致价格战。
3. 需求波动风险：全球AI资本开支收缩或数据中心建设放缓，可能影响算力驱动型需求。
4. 国际竞争风险：海外龙头重组后技术反超，或地缘政治摩擦升级。
九、总结
碳化硅正站在从“新能源驱动”向“AI算力驱动”动能切换的历史性拐点。这不仅是一个材料产业的升级，更是算力基础设施核心赋能者的跃迁。在国产替代加速、全球格局重塑的大背景下，具备技术壁垒、垂直整合能力与客户深度绑定的龙头企业，有望充分攫取“算力β+国产α”双重红利。
风险提示：本文仅作为行业科普分析，不构成任何投资建议。投资有风险，入市需谨慎。
