什么是光模块
光模块 = 服务器 / 交换机的 “光纤网卡”，负责把电信号转成光信号，再通过光纤高速传数据。
你可以把它理解成：
电脑插网线用网卡
数据中心传海量数据用光模块

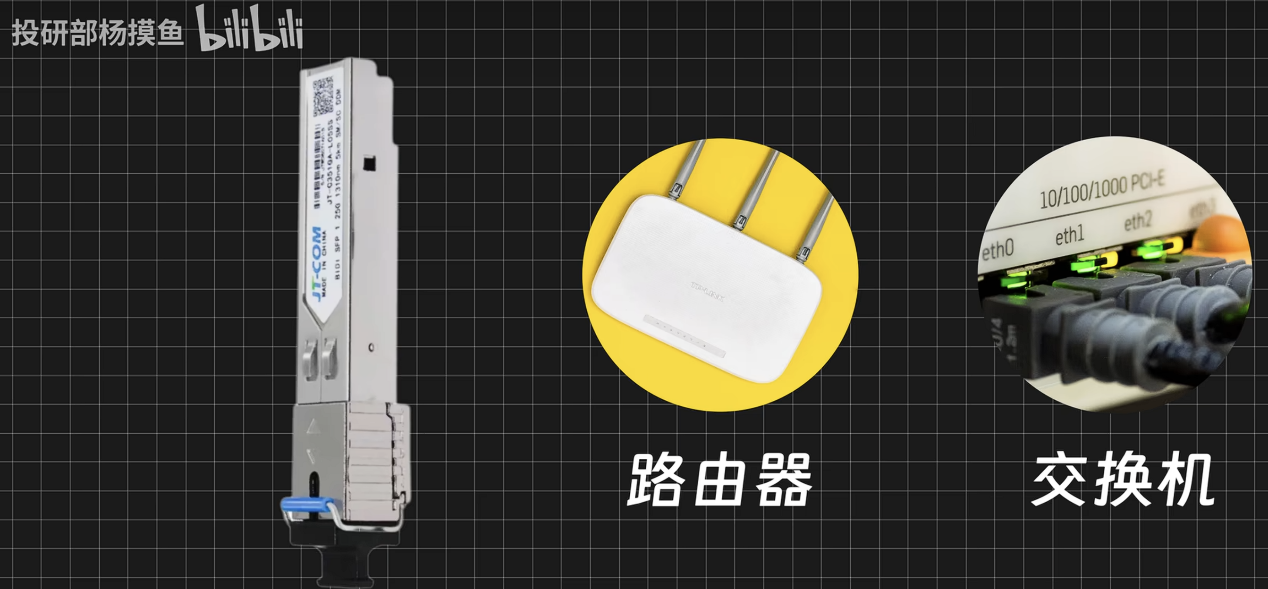

它长得像一个可插拔的小方盒子，插在交换机、服务器、路由器上。
数据中心里，服务器之间要疯狂传数据（AI 训练、云计算、视频、存储）。
但电信号跑不远、速度慢、发热大，满足不了 AI。
所以必须：
服务器发出电信号
进入光模块
光模块里的光芯片把电变光
光通过光纤飞速传输
对面光模块再把光变回电给服务器
光模块 = 电信号 ↔ 光信号 的翻译官 + 转发器
2.光模块的结构
光模块是实现光电信号转换的核心部件，广泛应用于数据中心、电信网络等领域。其结构可划分为大部件（系统级）、中部件（组件级） 和零部件（元件级） 三个层次，各部分的成本占比因模块速率、技术方案和供应链情况而异，以下基于行业通用结构进行分析。
光模块结构、作用及成本占比分析
层级
部件名称
作用描述
成本占比（估算）及说明
大部件
（系统级）
光器件
实现光电/电光转换的核心光学部分，主要包括TOSA（发射组件）和ROSA（接收组件）。
约70%-80% 。这是光模块成本的最大部分，其性能直接决定模块的传输速率、距离和可靠性。
电路芯片
包括驱动芯片（Driver IC）、跨阻放大器（TIA）、限幅放大器（LA）、微控制器（MCU） 等，负责电信号的调制、放大、补偿与控制。
约15%-20% 。随着速率提升，高速电芯片（如DSP）的成本占比显著增加。
PCB（印制电路板）
承载和连接所有光、电器件，提供电气互连与信号传输通道。
约3%-5% 。高速率模块需使用高频、低损耗板材，成本更高。
外壳与接口
包括金属或塑料外壳、光纤接口（如LC/MPO）、电接口（金手指），提供机械保护、散热、光纤对准和电气连接。
约2%-5%。可插拔模块（如QSFP-DD）的外壳结构复杂，成本占一定比例。
中部件
（组件级）
TOSA
（光发射组件）
将电信号转换为光信号。核心是激光器（LD），配合驱动电路、监控光电二极管（MPD）、热敏电阻、TEC（热电制冷器）和光学耦合部件。
约占光器件成本的40%-50%。激光器芯片是其主要成本核心。
ROSA
（光接收组件）
将光信号转换为电信号。核心是光电探测器（PD/APD），配合跨阻放大器（TIA）、耦合部件等。
约占光器件成本的30%-40%。探测器芯片和TIA是其主要成本。
其他光器件
包括隔离器、滤波器、合分波器（MUX/DEMUX）、透镜等无源光学元件，用于光路控制、隔离反射光等。
约占光器件成本的10%-20%。在高速、相干模块中占比更高。
电芯片组
驱动芯片：驱动激光器工作；TIA：将探测器输出的微弱电流转换为电压信号；DSP/CDR（高速模块）：用于信号整形、时钟恢复和补偿。
占电路芯片成本的大部分。800G/1.6T模块中，DSP成本尤为突出。
零部件
（元件级）
光芯片
（激光器/探测器）
光电转换的物理核心。激光器芯片（如DFB、EML、VCSEL）产生光；探测器芯片（如PIN、APD）接收光。
约占TOSA/ROSA成本的50%-85%，是光模块中技术壁垒和附加值最高的部分。
激光二极管（LD）
TOSA的核心发光元件，将电流转换为光。
在TOSA成本中占主导。
光电探测器（PD/APD）
ROSA的核心感光元件，将光信号转换为电流。
在ROSA成本中占主导，APD成本高于PIN。
光学透镜/耦合组件
将光高效地耦合进/出光纤，通常由透镜、光纤尾纤、陶瓷插芯等组成。
影响模块的插损和耦合效率，是封装关键。
TEC（热电制冷器）
用于精确控制激光器的工作温度，以稳定其波长和输出功率，主要用于中长距传输模块。
增加模块成本和功耗，但对性能稳定性至关重要。
热敏电阻
监测TOSA/ROSA的温度。
成本占比较小，但不可或缺。
驱动IC & TIA
驱动芯片调制激光器；TIA放大探测器输出的微弱信号。
高速率下，这些电芯片的成本和性能至关重要。
外壳结构件
提供气密性封装、散热和机械保护，材料包括金属、陶瓷和塑料。
影响模块的可靠性、散热和尺寸。
成本结构总结与趋势
成本核心：光器件（尤其是其中的光芯片）是光模块的绝对成本中心，合计占比可达70%-80% 。其中，光芯片又占光器件成本的50%以上，是产业链价值最高的环节。
速率影响：随着速率向800G、1.6T演进，高速电芯片（如DSP） 和高端光芯片（如EML、硅光芯片） 的成本占比持续提升。同时，对PCB板材（低损耗）和封装精度（光学耦合）的要求也更高，相应成本增加。
技术路径差异：
可插拔模块：结构如上所述，外壳、接口等机械部件成本占一定比例。
CPO（共封装光学）：将光引擎与交换芯片紧密集成，大幅省去传统光模块的独立外壳、部分驱动和连接器，光芯片/引擎的成本占比将进一步提升，封装和测试成本结构发生根本变化。
结论：理解光模块的结构与成本分布，对于投资判断至关重要。中科光芯所处的光芯片及TOSA/ROSA环节，正是整个光模块产业链中技术壁垒最高、价值最集中的部分。其IDM模式在控制核心芯片成本、保障供应链安全方面具有战略意义。
3.光模块的速度等级
光模块你经常听到的：这里G是指GB
100G：短距离100米以内用850nm VCSEL的光芯片，中远距离10km级别用25G DFB。
400G：短距离100米以内用850nm VCSEL 阵列的光芯片，中远距离10km级别用50G DFB或EML或者CW-DFB光芯片。
800G：这是当前AI的主力，传统路径是使用8 颗 100G EML，现在市场主流使用1310nm CW 高功率激光器。
1.6T：未来AI的主力光模块，二条路技术路径，一是200G EML（极贵、极缺、极难），二是1310nm CW 高功率激光器。
数字越大，速度越快，价格越贵、芯片越高端。
100G：几十美元
400G：一百多美元
800G/1.6T：几百美元（AI 主力，现在最爆）
4.对于光芯片而言，未来技术路径的选择
我们明确知道未来肯定要往1T以上的光模块走，在数通市场，演进速度更为惊人。从早期的100G/200G，到目前的400G/800G，再到2026年后预期的1.6T和3.2T。
一、核心结论
1.6T/3.2T 时代，只有 2 条技术路线，结局完全不同：
统治路线：CW DFB（光源） + 外调制器（硅光 MZM / 薄膜铌酸锂）→ 占市场 95% 以上
淘汰路线：EML → 快速边缘化，最后只剩 5% 以下小众市场
二、两大技术路线 本质区别（彻底看懂）
行业所有方案，都围绕 **「谁负责发光？谁负责写数据？」** 分两类：
1. 集成式方案（老路线 = EML）
定义：发光 + 写数据，焊在同一颗芯片上
结构：DFB 激光器（发光） + EAM 调制器（写数据）= EML 芯片
缺点：高速就发热、功耗高、成本高、良率低
结局：1.6T/3.2T 时代被淘汰
2. 分离式方案（新路线 = CW + 外调制）
定义：发光和写数据，完全分开，各干各的
CW DFB：只负责稳定连续发光（像一直亮的手电筒）
外调制器：专门负责高速写 0/1 数据（像高速快门）
主流两种组合：
CW DFB + 硅光 MZM → 短中距 AI 算力（主力，90% 市场）
CW DFB + 薄膜铌酸锂 → 长距骨干网 / DCI（高端，10% 市场）
优点：功耗低、密度高、成本低、良率高、国产可控
结局：1.6T/3.2T 时代全面统治
三、分场景 详细展开（市场怎么选？）
（1）主力场景：AI 数据中心 短中距（500m-2km）→ 90% 市场
这是 AI 算力最核心、最大的市场，服务器之间高速传数据。
1.6T 时代
绝对主流：CW DFB + 硅光 MZM → 市场占比 **＞80%**
少量补充：EML 只用于 10km 以上长距 → 占比 **＜20%**
3.2T 时代
统治级方案：CW DFB + 硅光 MZM → 占比 **＞90%**
长距升级：CW DFB + 薄膜铌酸锂 → 替代 EML
EML 结局：基本退出主流，占比 **＜5%**
（2）小众场景：超长距 DCI / 骨干网（40km 以上）
1.6T 时代：还有少量 EML
3.2T 时代：全部被 CW DFB + 薄膜铌酸锂 替代
原因：薄膜铌酸锂速度是硅光 10 倍，传得远、信号纯，完美适配长距
（3）其他技术路线 全部淘汰
CPO：3.2T 之后的终极方向，但不改变光源，还是用 CW DFB
VCSEL：只能传 100m 以内，速度不够，1.6T 用不了
DML：高速会变形（啁啾效应），100G 以上就淘汰
四、为什么分离式方案 全面碾压 EML？（4 大核心逻辑，详细展开）
1. 功耗鸿沟（数据中心最看重）
数据中心机柜耗电有上限，超了就不能用
EML：发光 + 写数据在一起，高速时发热爆炸、耗电极高
CW + 硅光：
CW 只稳定发光，耗电比 EML低 40%+
硅光调制器驱动电压极低，整体功耗比 EML 低 30%-50%
2. 密度碾压（交换机端口要求）
1.6T/3.2T 要求交换机端口密度翻倍（插更多光模块）
硅光 PIC 芯片：把调制器、探测器、分束器全部集成在一颗芯片
体积只有 EML 的1/3
1.6T 和 800G 封装一样大，3.2T 兼容 1.6T 面板
EML：分立元件多，体积大，做不到高密度
3. 成本与良率 代差（赚钱关键）
EML：
结构复杂，工艺极难，200G EML 良率＜50%
核心技术被日本住友、三菱垄断，扩产要 18-24 个月
CW DFB：
结构简单，无高速调制部分，良率＞90%
国内全产业链打通，扩产速度是 EML 的3 倍
成本能做到 EML 的1/3
4. 供应链安全（国产替代核心）
CW + 硅光：全链条国产化（外延、芯片、封测都能国产）
EML：核心环节被美日卡脖子，国产替代极难
## 二、除光芯片外，光模块全核心零部件的演变方向
1.6T/3.2T超高速时代，光模块的技术瓶颈已从单一光芯片，延伸至全链条零部件的协同升级，**所有核心部件都将发生颠覆性演变，核心主线是「高速化、集成化、低功耗、小型化、国产化」**，具体拆解如下：
### 1. 调制器芯片：从EAM到硅光MZM，最终升级薄膜铌酸锂
调制器是除发光芯片外，决定光模块速率与性能的第二核心部件，也是本次技术迭代中变化最大的环节。
- **核心演变**：从EML内置的III-V族电吸收调制器（EAM），全面转向硅基马赫曾德调制器（MZM），长距超高速场景升级为薄膜铌酸锂（TFLN）调制器。
- **关键变化**：
1. 带宽从100G per lane升级至200G/400G per lane，匹配3.2T及以上速率需求；
2. 从分立器件转向单片光子集成（PIC），将调制器、分束器、耦合器、偏振控制器、探测器全部集成在一颗芯片上，减少分立元件数量80%以上；
3. 驱动电压从3V以上降至1V以内，匹配CMOS电芯片能力，大幅降低驱动功耗。
### 2. 探测器芯片：高带宽、集成化、高灵敏度升级
探测器是接收端核心，负责将光信号转回电信号，与发光芯片形成收发闭环。
- **核心演变**：从单通道25G/50G PIN-PD，全面升级为100G/200G per lane高带宽波导集成型PD，长距场景升级为雪崩光电二极管（APD）。
- **关键变化**：
1. 从单通道器件转向4/8/16通道PD阵列，与硅光芯片混合集成，大幅提升封装密度，降低耦合损耗；
2. 接收灵敏度提升1-3dB，降低对发射端光功率的要求，缓解高功率激光器的设计压力；
3. 国产化加速，打破海外厂商对高带宽PD的垄断，国内厂商已实现100G PD量产，200G PD进入送样验证阶段。
### 3. 电芯片：超高速、低功耗、集成化是核心主线
电芯片（DSP、驱动芯片Driver、跨阻放大器TIA）占光模块成本的20%-30%，仅次于光芯片，是1.6T/3.2T时代最大的技术瓶颈之一。
- **核心演变**：全系列电芯片速率翻倍，工艺升级，集成度大幅提升。
- **关键变化**：
1. **DSP芯片**：从112G PAM4全面升级至224G PAM4，3.2T时代将导入448G PAM4；工艺从7nm升级至5nm/3nm，功耗降低30%以上，1.6T DSP功耗控制在8W以内，3.2T控制在15W以内；
2. **Driver/TIA**：带宽从50GHz升级至100GHz以上，从分立器件转向集成化PHY芯片，减少信号传输损耗，提升高频性能；
3. **集成封装**：未来将实现DSP与光引擎的2.5D/3D共封装，缩短电信号传输路径，突破电互联的物理极限，是CPO方案的核心基础。
### 4. 封装结构：芯片级集成封装全面替代传统分立封装
封装工艺决定了光模块的良率、成本、可靠性与散热能力，是超高速光模块量产的核心门槛。
- **核心演变**：从传统TO-CAN/蝶形分立封装，全面转向COB（板上芯片）、COC（芯片上芯片）、2.5D/3D集成封装。
- **关键变化**：
1. 淘汰寄生参数大、带宽上限低的TO-CAN封装，1.6T以上全部采用COB封装，将光/电芯片直接贴装在PCB上，缩短引线长度，降低高频损耗；
2. 导入光学子引擎（OSE）架构，将发光芯片、调制器、探测器集成在同一硅基衬底上，再与DSP芯片通过2.5D/3D工艺集成，实现高密度光电共封；
3. 热管理全面升级，1.6T光模块功耗从800G的15W升至25W以上，3.2T将突破40W，将导入高导热衬底、热管、甚至液冷方案，解决散热瓶颈。
### 5. 无源光学元件：从分立走向全集成
光学元件（透镜、隔离器、分束器、耦合器等）是光模块光路的核心，传统分立方案体积大、损耗高、装配难度大。
- **核心演变**：从分立光学元件，全面转向集成化平面光波导（PLC）、微纳光学元件。
- **关键变化**：
1. 80%以上的分立光学元件被集成到硅光PIC或PLC芯片中，1.6T光模块的分立光学元件数量从400G的20余个降至5个以内，大幅降低装配难度，提升量产良率；
2. 用超透镜、超表面等微纳光学元件替代传统球面透镜，体积缩小10倍以上，耦合效率提升20%；
3. 高端无源器件全面国产化，打破日本厂商的垄断，成本降低30%以上。
### 6. 光纤连接器：高密度、低损耗、有源化升级
连接器是光模块与光纤的接口，直接决定链路的传输性能与端口密度。
- **核心演变**：从传统双芯LC连接器，转向高密度多芯MPO/MTP连接器，未来向有源集成连接器演进。
- **关键变化**：
1. 高密度升级：800G主流采用12芯MPO，1.6T升级为16/24芯MPO，3.2T将导入32芯MPO，端口密度翻倍；
2. 低损耗升级：插入损耗从0.3dB降至0.15dB以内，减少链路光功率损耗，放宽对激光器的功率要求；
3. 有源化演进：未来CPO方案将导入有源连接器，将光引擎直接封装在连接器内，彻底取消可插拔光模块，实现极致的密度与功耗优化。
## 三、投资层面核心洞察
1. **最确定的赛道**：CW DFB激光器是1.6T/3.2T全场景通用的核心光源，是超高速光模块产业链最刚性的卡脖子环节，也是未来5年增长确定性最高的细分赛道。
2. **第二增长曲线**：除光芯片外，**224G DSP芯片、薄膜铌酸锂调制器、高带宽PD阵列、光电集成先进封装**，是未来3-5年国产替代的核心机会，也是行业爆发的核心受益环节。
3. **风险提示**：EML相关产业链将面临持续的市场萎缩与技术替代风险，相关企业的增长天花板与估值逻辑将发生根本性变化。
5.光模块的名词解释
（通俗完整版 + 全名词解释 + 详细展开）
第一部分：先把所有英文 / 专有名词 一次性讲清（必背）
英文 / 缩写
全称
大白话解释
1.6T / 3.2T
1.6 Tbps / 3.2 Tbps
光模块的传输速度，1T=1000G，数字越大速度越快
光模块
Optical Module
服务器 / 交换机的光纤网卡，负责光信号和电信号转换
CW DFB
Continuous Wave Distributed Feedback Laser
连续波分布式反馈激光器，只负责稳定发光，不负责写数据
外调制
External Modulation
发光和写数据分开干：光源只发光，调制器专门写数据
EML
Electro-absorption Modulated Laser
电吸收调制激光器，发光 + 写数据集成在一颗芯片上
EAM
Electro-absorption Modulator
电吸收调制器，EML 芯片里负责写数据的部分
DML
Direct Modulated Laser
直调激光器，通过闪烁发光写数据，100G 以上淘汰
硅光 MZM
Silicon Photonics Mach-Zehnder Modulator
硅光马赫 - 曾德尔调制器，给 CW 光写数据的高速开关
薄膜铌酸锂（TFLN）
Thin Film Lithium Niobate
超薄铌酸锂材料，做顶配高速调制器的材料
DR/FR
Data Center Reach / Data Center Reach
数据中心短中距传输（500m-2km）
DCI
Data Center Interconnect
数据中心互联，不同城市 / 园区的数据中心连接
骨干网
Backbone Network
国家 / 城市间的主干光纤网络（比如北京 - 上海干线）
功耗
Power Consumption
设备耗电多少，数据中心有严格耗电上限
密度
Port Density
交换机面板上能插多少光模块，密度越高越好
良率
Yield
生产出来的合格产品比例，良率越高成本越低
CPO
Co-packaged Optics
共封装光学，把光模块和芯片封在一起，未来终极方案
VCSEL
Vertical Cavity Surface Emitting Laser
垂直腔面发射激光器，只用于短距，1.6T 用不了
啁啾效应
Chirp Effect
高速闪烁发光导致光信号变形，传不远
调制器
Modulator
给光写 0/1 数据的部件，相当于高速快门
PIC
Photonic Integrated Circuit
光子集成芯片，把所有光部件集成在一颗芯片上
探测器芯片
Detector Chip
把光信号转回电信号的芯片
PIN-PD / APD
PIN Photodiode / Avalanche Photodiode
普通光探测器 / 高灵敏度光探测器（长距用）
电芯片
Electrical Chip
光模块里的电子芯片，处理电信号
DSP
Digital Signal Processor
数字信号处理器，光模块的大脑
Driver / TIA
Driver Amplifier / Trans-impedance Amplifier
驱动芯片（推信号）/ 跨阻放大器（收信号）
COB / COC
Chip on Board / Chip on Chip
板上芯片 / 芯片叠芯片，高端封装工艺
MPO/MTP
Multi-fiber Push On / Multi-fiber Termination Push-on
多芯光纤连接器，1.6T/3.2T 专用
下一步挖掘什么？
1.找CW激光器，这个东西无论是1.6还是3.2T的时代都会用到。
2. 找224G DSP芯片、薄膜铌酸锂调制器、高带宽PD阵列、光电集成先进封装。
结果：
1、CW激光器的代表公司有源杰科技、光迅科技、仕佳电子、三安光电、永鼎股份、长光华芯全部涨了十倍了，没有机会。唯一有机会的是三安光电【下次研究】
2、在224G DSP芯片、薄膜铌酸锂调制器、高带宽PD阵列、光电集成先进封装方面：
光模块领域核心技术与相关上市公司分析
在光模块产业链中，224G DSP芯片、薄膜铌酸锂调制器、高带宽PD阵列及光电集成先进封装是当前技术突破的关键方向。根据公开资料，以下上市公司在相关领域有所布局：
一、224G DSP芯片
224G DSP芯片是高速光通信的核心组件，目前主要由博通、Marvell等国际巨头垄断，国产化率不足10%。国内相关企业包括：
光迅科技（002281）【涨十倍，不考虑】：已实现1.6T光模块自研3nm DSP芯片量产，功耗较5nm方案降低20%。
华工科技（000988）【涨十倍，不考虑】：通过引入橙科微的400G/800G PAM4 DSP芯片，实现高端光模块国产化替代。
新易盛（300502）【涨十倍，不考虑】：第二代1.6T OSFP光模块搭载自研3nm制程DSP芯片，支持全重定时功能。
优迅股份（688807）【科创板，买不了】：3.2T TIA/LDD芯片已送样验证，绑定中际旭创等模块龙头。
二、薄膜铌酸锂调制器
薄膜铌酸锂调制器是解决CPO电光转换瓶颈的关键技术，主要企业包括：
光库科技（300620）【涨十倍，不考虑】：打破国际垄断，其铌酸锂调制器技术已应用于CPO领域。
新易盛（300502）【涨十倍，不考虑】：推出兼容硅光与薄膜铌酸锂技术的1.6T模块，覆盖亚马逊、Meta等客户。
三、高带宽PD阵列与光电集成先进封装
高带宽PD阵列及先进封装技术主要由以下企业布局：
天孚通信（300394）【涨十倍，不考虑】：英伟达CPO光封装核心伙伴，FAU技术壁垒极高，硅光封装基板良率达98%。
中际旭创（300308）【涨十倍，不考虑】：1.6T硅光模块已量产并通过英伟达GB200认证，采用自研硅光芯片，良率达95%。
剑桥科技（603083）【涨十倍，不考虑】：1.6T光模块采用自研3nm DSP芯片，传输功耗较业界平均水平降低40%。
四、产业链协同与国产替代进展
从产业链整体来看，国产替代正在加速：
光芯片：源杰科技【涨十倍，不考虑】（硅光光源）、仕佳光子【涨十倍，不考虑】（PLC分路器）等企业填补国内空白。
封装技术：天孚通信【涨十倍，不考虑】为英伟达800G光模块独家封装服务提供商之一。
系统集成：光迅科技【涨十倍，不考虑】是国内唯一覆盖“光芯片-器件-模块”全栈能力的企业。
总结：也没机会，唯一有机会的是三安光电。但三安光电老板刚被抓，摆在我面前只有二条路，要么研究涨十倍的股票，深度挖掘，判断能不能再涨十倍【难，太难】。要么，吃屎，看三安光电是不是真的一坨屎。看看屎里面有没有钻石。
