氮化铝被认为是适配高功率、高频高压场景（如AI芯片、第三代半导体）的最优散热陶瓷材料，正在加速替代传统的氧化铝、碳化硅和氧化铍。其核心优势体现在四个方面：
高导热与高绝缘兼顾：导热率是普通氧化铝的5-10倍。目前高端氮化铝导热率可达170-230 W/(m·K)，同时保持高绝缘性，完美适配第三代半导体的高频高压工况。匹配芯片的热膨胀系数：氮化铝热膨胀系数为4.5-5.5，与硅基芯片、氮化镓芯片高度接近，能大幅减少高温循环工作中的材料变形，延长电子器件使用寿命。
高使用安全性（无毒）：氮化铝无毒性，正在大规模替代存在毒性风险的氧化铍材料，且在等离子环境中稳定性极高。密度适中，适配轻量化：能满足通信设备及新能源汽车内部精密结构安装的轻量化装车需求。
二、 产业链格局及国内外玩家分布
氮化铝产业链主要分为五个环节：基础粉体 -> 高纯粉体制造 -> 裸基板成型烧结 -> 基板金属化与精密加工 -> 终端客户。1、上游粉体（高纯氮化铝粉体）：
高度垄断：全球最大的玩家是日本德山（占65%-70%份额），其次是日本东洋铝（11%）、瑞典赫格纳斯（7%）、日本住友化学（6%）等。国内厂商合计份额约13%。
国内玩家：国企份额最高，其次是金博股份、厦门巨磁、旭光电子、福建臻晶、爱森达等。2、中游基板（氮化铝基板及金属化成品）：

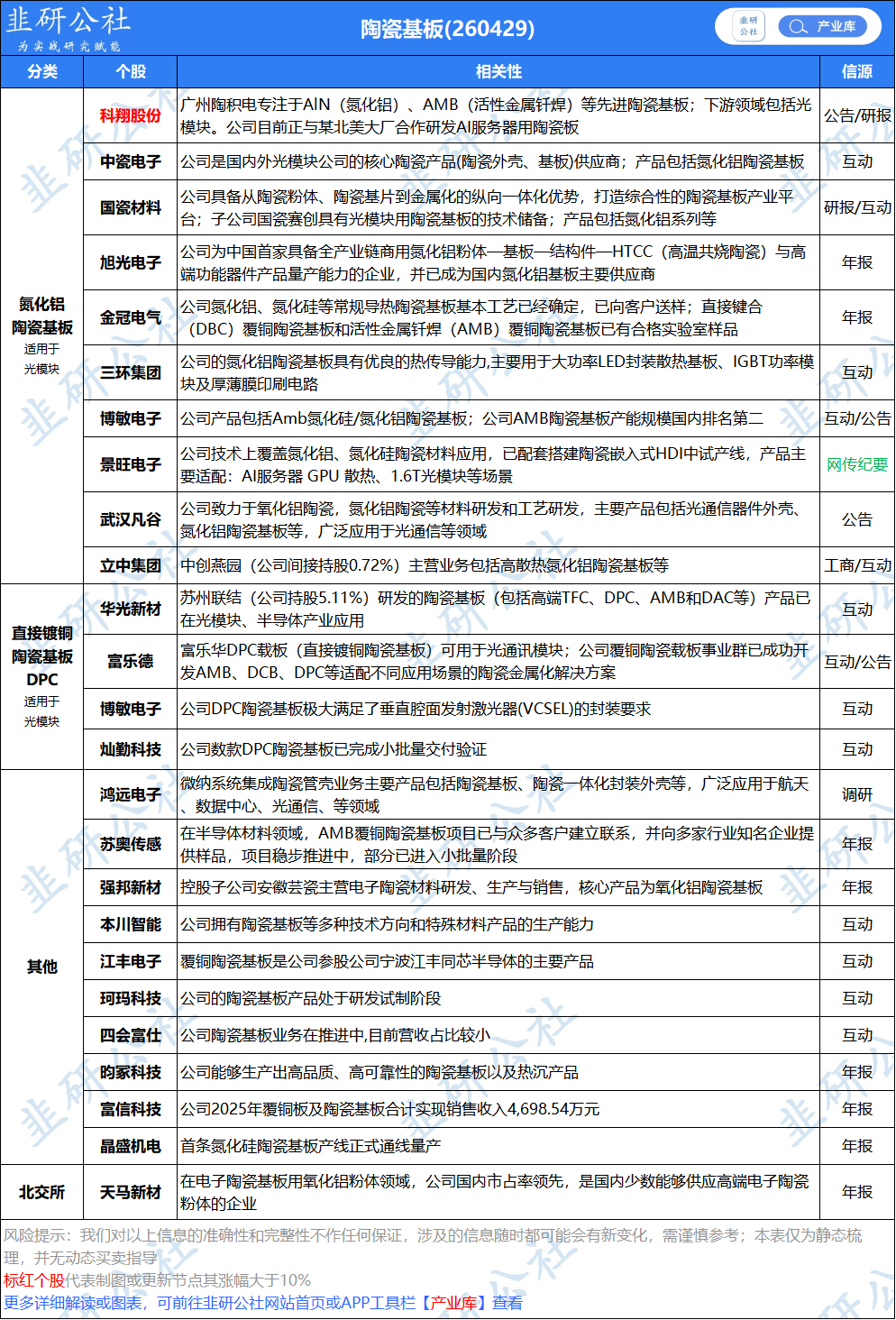

海外主导：日本矜持（约30%份额）、日本丸和（约30%份额）。
国内玩家：中驰电子（全球前三，12%-18%份额）、潮州三环（5%-8%份额）为中国本土前二。其他还包括福建华清、科翔股份、风华高科、旭光电子等。
3、下游终端应用：
光模块：中际旭创（全球40%份额）、新易盛、光迅科技、海信宽带等。
车规级功率器件（800V高压平台）：博敏电子、国瓷电子等AMB基板厂，终端客户含比亚迪半导体、斯达半导、宁德时代、特斯拉、英飞凌等。
AI服务器（PCB导热填料）：科翔股份（配套英伟达）、沪电股份、深南电路、胜宏科技等。
三、 行业技术壁垒与国产替代契机
1、技术难点与壁垒：
配方与工艺封锁：以日本德山为例，其拥有30年技术积累和上千项配方/炉温参数，核心装备和工艺早期对中国完全封锁。
验证周期长：下游客户粘性极强，光模块/车规级客户验证周期长达8-12个月，切换供应商面临良率和复测成本压力。
重资产投入：单条高端产线投资上亿，建设周期18-24个月，国内厂商（如金博、旭光）目前年产能多在500吨左右的示范线级别，与德山千吨级产能存在差距。
高端指标门槛：核心难点在于控制“氧含量”和“批次稳定性”，国内中小厂商多只能做氧含量>1%的低端粉。
2、国产替代的历史性契机：
稀土断供制约日本：中国自2026年3-4月起收紧甚至断供稀土原材料（用作烧结助剂），导致日本德山高端粉体产能受限，被迫削减对华配额，优先供欧美。
国产粉体获突破：国内如金博股份、福建臻晶等采用碳热还原路线，氧含量降至0.75%以下，导热率达225-232，虽良率比德山低2-3个点，但已完全满足1.6T光模块需求。
成本与交付优势：国产粉体价格（800-1000元/公斤）比日本（1400-1600元/公斤）低30%-40%，且交期从海外长周期缩短至15-30天，国内基板厂（中驰、三环等）导入国产粉体的意愿强烈。四、 下游应用爆发的四大趋势
算力光模块（从可选变必选）：400G少量使用，800G渗透率达20%-30%，1.6T光模块已实现100%标配氮化铝，3.2T需求量将是目前的2倍以上。1.6T单套3mm基板价值30-50美金（较800G提升1.5-2倍）。粉体消耗量上，1.6T单模块全套基板需消耗14-21克氮化铝粉体。
新能源汽车800V高压平台：800V高压平台必须使用SiC功率器件，同步必须使用氮化铝AMB基板。2026年车规级氮化铝需求在短短几个月内增长了30%。
AI服务器PCB（新增蓝海）：传统PCB导热率仅0.3-0.5，高功率AI主板需添加球形氮化铝填料及内嵌基板方案，未来几年增速预计达40%。半导体设备与军工航天：静电卡盘、大功率射频器件等领域加速替代剧毒的氧化铍材料。
不做个股及行业推荐，仅作资料整理
