$博云新材(SZ002297)$ 国内唯一规模化量产0.2μm以下纳米晶棒材的企业，日企停产国产替代在即
一、底层驱动：AI服务器PCB板材全方位升级，倒逼钨棒材需求量价齐升
英伟达AI算力架构迭代，正在从层数、基材硬度、孔径精度、长径比四个维度，对PCB钻孔耗材提出指数级要求，直接拉动高端纳米晶钨棒材从“可选高端料”变成“刚需耗材”。
1. 层数与板厚翻倍，钻孔负荷指数级上升
- 传统通用服务器PCB仅12~16层，板厚约2mm；
- 英伟达Blackwell（GB200/B200）主流架构：GPU加速卡为20~22层5阶HDI板，交换背板为24~26层高多层板，板厚提升至4~5mm；
- 下一代Rubin旗舰架构：正交背板达到44~78层，板厚接近8mm，单块板过孔总量较传统服务器提升20%~30%。
板厚增加直接推高钻针长径比：从传统的30:1拉升至50:1，钻针在高速旋转中承受的扭力、弯矩大幅增加，对材料韧性、刚性的平衡要求达到极致，普通粗晶钨棒极易断针。
2. 基材硬度断崖式提升，钻针寿命骤降80%
为满足高频高速信号传输要求，PCB覆铜板基材从M6/M7向M8、M9+石英布（Q布）升级，填料体系发生本质变化：
- M7及以下：普通玻纤布增强，莫氏硬度约4.5，单支普通钨钢钻针可稳定加工约1000个孔；
- M8级：改性玻纤+陶瓷填料，莫氏硬度提升至5.5~6，单支钻针加工量直接腰斩至400~500孔；
- M9+Q布：石英纤维SiO₂含量超99%，莫氏硬度达7，接近玻璃硬度，普通钨钢钻针仅能加工100~200孔，寿命衰减70%~80%。
钻针寿命大幅缩短的直接结果是：同等PCB产量下，钻针消耗量提升3~5倍，对应上游钨棒材需求同步暴增，且必须用更高等级的耐磨材料才能维持产线效率。
3. 孔径微缩至0.1mm级，晶粒度要求突破0.2μm门槛
AI高密度PCB与ABF载板的孔径持续下探：
- 传统消费电子PCB：孔径0.3~0.5mm，适配0.5μm晶粒度硬质合金即可；
- GB200高阶HDI板：主流孔径0.1~0.2mm，要求钻针晶粒度≤0.2μm；
- HBM配套IC载板：孔径缩小至0.05~0.1mm，要求晶粒度≤0.15μm，否则刃口无法做到足够锋利，孔壁粗糙度、铜箔拉伤风险完全不达标。
钻针直径越小，材料内部晶粒尺寸对性能的影响越被放大——0.1mm的钻针，若存在一颗0.3μm的异常长大晶粒，就会直接导致刃口崩缺、整支报废。这也是0.2μm以下纳米晶钨棒成为高端产线刚需的核心物理原因。
二、高端钨棒的性能门槛：0.2μm是生死线，回收料完全无法达标
PCB微钻用钨棒材的核心是WC-Co系纳米晶硬质合金，晶粒度、纯度、均匀性三个指标直接决定产品等级，且没有折中空间。
1. 晶粒度0.2μm以下的核心价值：硬度与韧性同时跃升
硬质合金存在一个经典规律：在钴含量不变的前提下，WC晶粒越细，材料硬度、耐磨性、抗弯强度同时提升。
- 普通粗晶棒（晶粒度1μm）：硬度HRA88左右，抗弯强度约3000MPa，只能做大孔径、低精度钻孔；
- 超细晶棒（晶粒度0.3μm）：硬度HRA91.5，抗弯强度约3800MPa，适配普通消费电子PCB；
- 纳米晶棒（晶粒度0.1~0.2μm）：硬度HRA93以上，抗弯强度突破4500MPa，耐磨性较0.3μm级提升50%，断刀寿命提升15%以上，是0.1mm级微孔加工的唯一可行方案。
要实现最终合金晶粒度≤0.2μm，原始钨粉粒径必须控制在50~100nm，且全程通过晶粒抑制剂（VC、Cr₃C₂）精准抑制烧结长大，工艺窗口极窄。
2. 纯度与均匀性：原生高纯粉是唯一解，回收料彻底出局
纳米晶烧结对杂质的敏感度达到ppm级：Fe、Ca、Si、Na等微量杂质会成为晶粒异常长大的核心，形成“混晶”缺陷，直接导致钻针在微孔加工中随机崩断。
- 原生高纯钨粉：从钨精矿湿法冶炼、提纯、还原全流程可控，杂质稳定控制在10ppm以内，粒度分布均匀，批次一致性极强；
- 回收钨粉：即便日本住友最顶尖的湿法化学回收工艺，也无法100%去除废料中残留的钴、抑制剂、氧化物杂质，批次成分波动大，晶粒大小离散度高，最多只能稳定做到0.5μm级超细晶，完全达不到0.2μm以下纳米晶的量产标准。
对于高端PCB厂而言，一支钻针成本仅几元，但一块高阶AI服务器PCB价值数百到上千元，一片ABF载板价值上千元，断针导致整板报废的损失是钻针成本的上百倍。因此高端产线硬性规定：0.2mm以下微孔钻针，必须采用原生粉制备的纳米晶棒材，严禁掺加任何回收钨料。
三、全球供给重构：日本高端钨棒产能实质性断供，中期缺口无法填补
过去全球高端纳米晶钨棒市场由日本住友电工、京瓷、山特维克三家主导，其中日系厂商占据全球高端PCB微钻棒材约40%份额。但随着中国对高纯钨粉、超细碳化钨粉实施出口管制，日本产业链已陷入“无米之炊”的困境。
1. 日本高端棒材产能的核心命门：原料100%依赖中国
日本本土无钨矿，也没有规模化的高纯钨粉、超细碳化钨粉冶炼产能，住友、京瓷的高端棒材生产，核心原料全部从中国进口：
- 低端粗晶棒：可通过全球采购钨精矿、回收废料勉强维持；
- 0.2μm以下纳米晶棒：必须使用中国产的纳米级高纯钨粉/碳化钨粉，海外没有第二家规模化合格供应商。
2026年以来，中国钨系原料出口审批从严，日本自华进口高纯碳化钨、超细钨粉的量级已降至接近零，住友电工的高端纳米晶棒材产线因原料短缺，已进入实质性减产、停产状态，原有全球客户的长单无法正常交付。
2. 日本的三条补救路径全部走不通
1. 全球扫货钨精矿自建冶炼：海外钨矿普遍品位低、杂质高，无法制备纳米级高纯粉料；新建完整的湿法冶炼-提纯-还原产业链，周期5~8年，中期完全无法落地；
2. 扩大废钨回收产能：如前文所述，回收料最多做到0.5μm级，达不到纳米晶门槛，无法填补高端缺口；
3. 转向欧洲山特维克采购：山特维克本身产能有限，且同样部分依赖中国原料，全球客户争抢下配额极度紧张，价格暴涨3倍以上，无法形成规模化替代。
最终结果：高端PCB纳米晶钨棒供给缺口进一步扩大，在3~5年内没有新的海外产能可以填补，供需紧平衡将长期维持。
四、博云新材的受益逻辑：国内唯一规模化量产，承接全球替代缺口

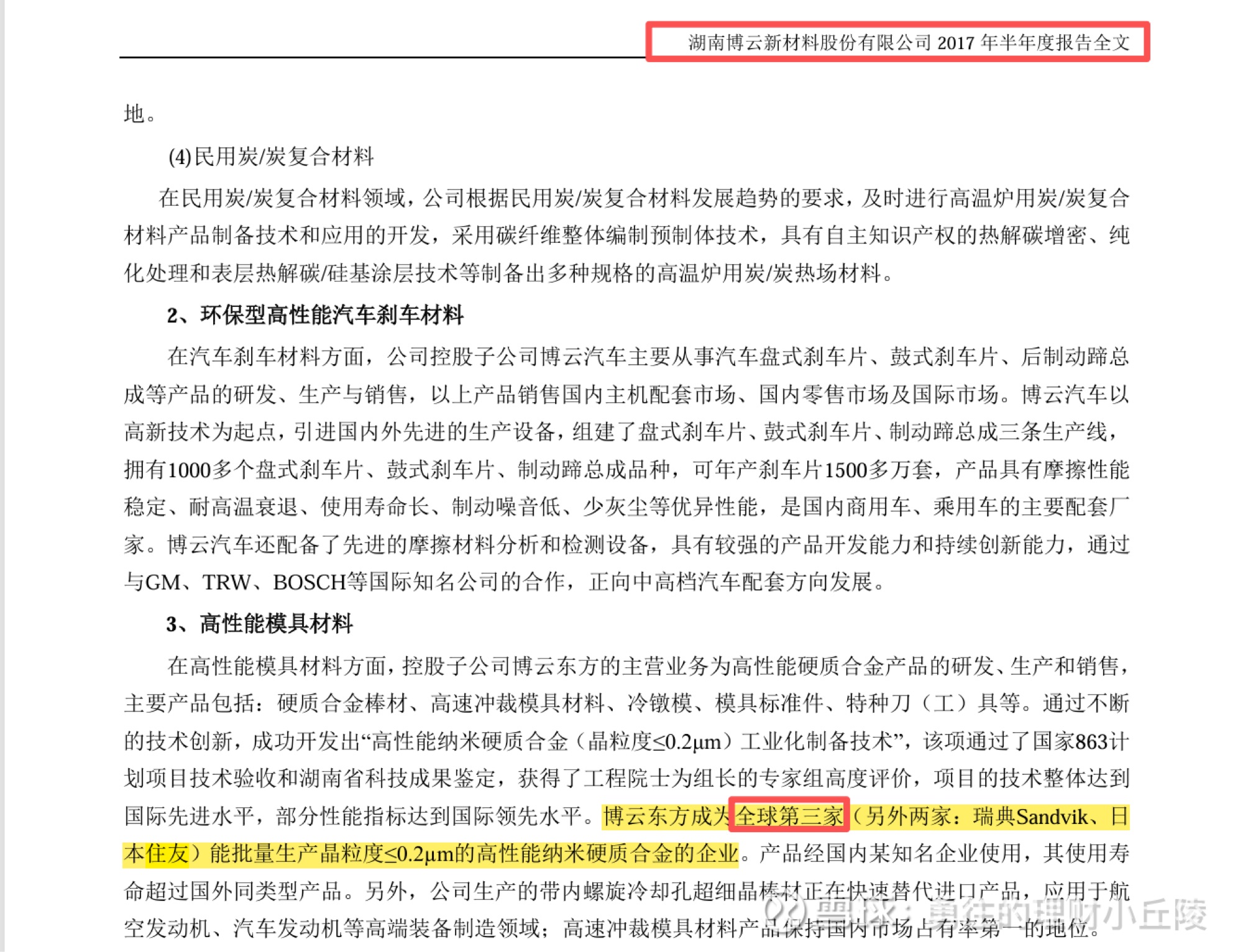

博云新材核心资产为控股子公司博云东方，是国内唯一实现0.2μm以下纳米晶硬质合金棒材稳定量产的企业，也是本轮全球供应链重构中最直接的受益标的。
1. 技术壁垒：性能反超日系主流产品

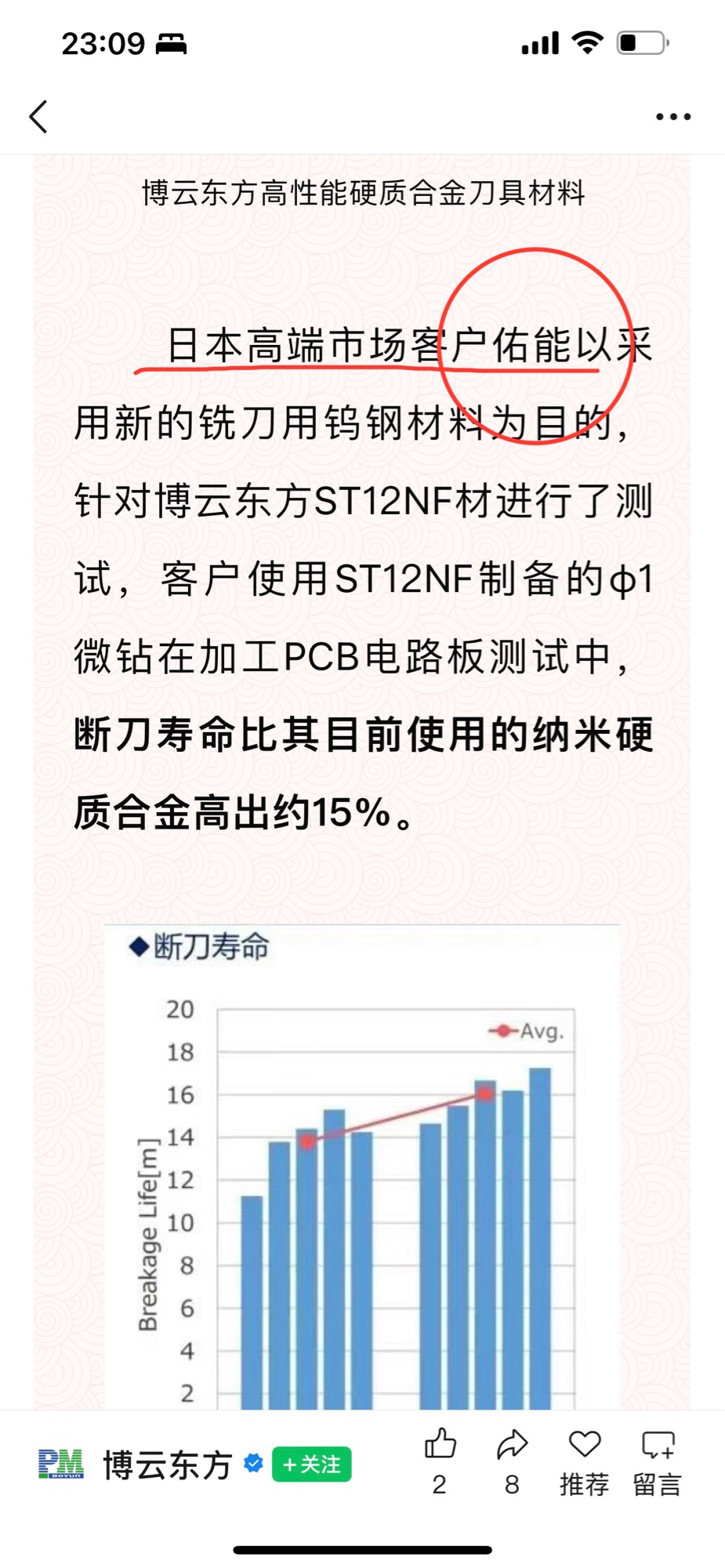

- 核心牌号ST12NF纳米晶棒材，经英国国家物理实验室检测，WC平均晶粒度低至0.11μm，优于日本住友、京瓷主流0.2μm级产品；制成微钻后，断刀寿命较进口标杆提升15%，耐磨性提升50%，价格低30%以上；
- 全流程自研：从纳米粉末制备、晶粒抑制剂配方到低温烧结工艺全部自主可控，依托中南大学粉末冶金国家实验室技术背景，不依赖海外技术授权。
2. 产能与客户：卡位全球核心供应链
- 产能：麓谷基地硬质合金棒材合计设计产能约800吨/年，其中高端纳米晶棒材为核心品类，2026年底产能爬坡后将进一步提升，是全球最大的单一高端纳米晶棒材产能之一 ；

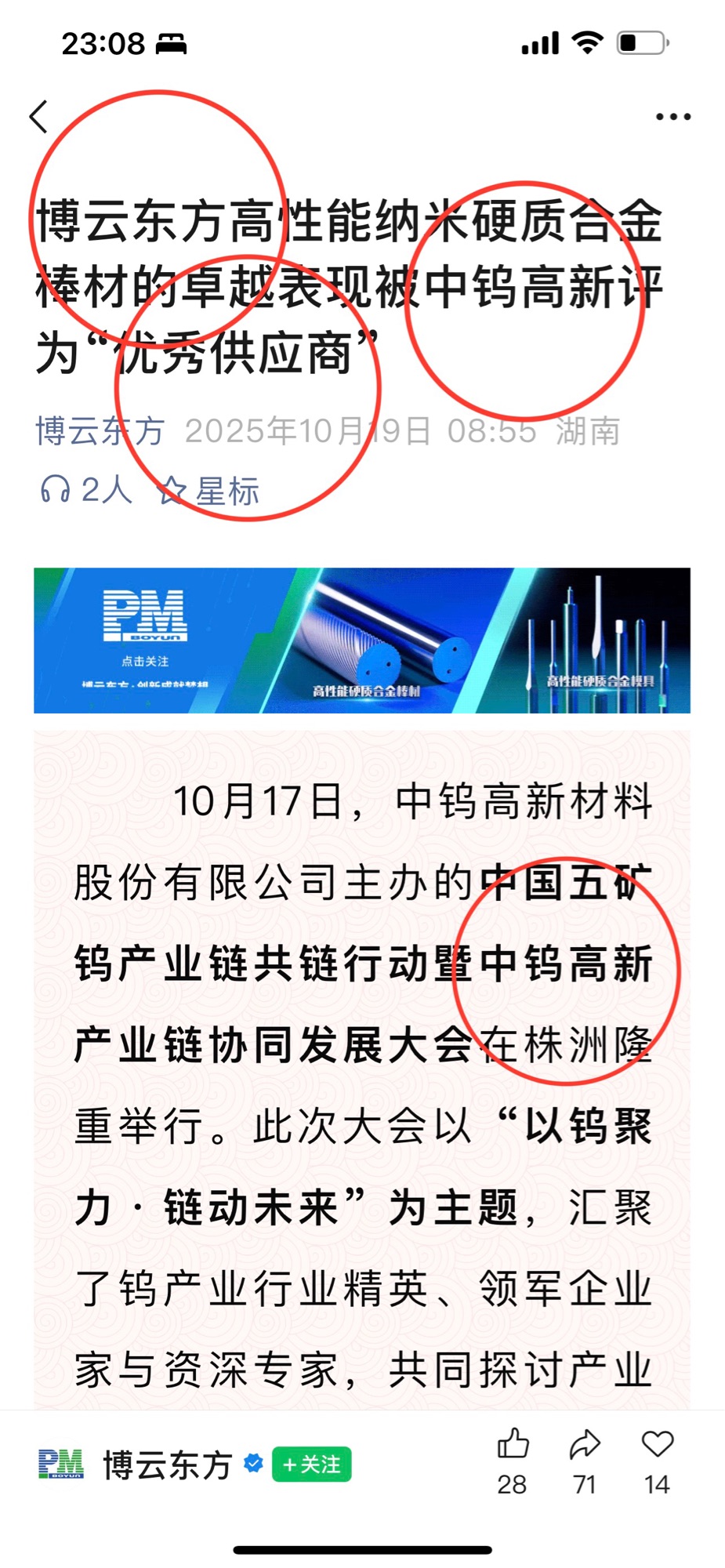

- 核心客户：直接供货鼎泰高科（全球PCB钻针市占率第一，约25%）、中钨高新旗下株洲钻石等龙头，间接覆盖全球约32%的PCB钻针产能；产品已通过日本佑能等海外高端厂商测试验证，具备承接日系转移订单的能力。
3. 核心卡位优势：原料自主+出口不受限
- 上游原料全部来自国内供应链，高纯钨粉、碳化钨粉供应稳定，不受出口管制影响，成本与供给稳定性远优于日系厂商；
- 管制针对初级钨粉、碳化钨粉，成品硬质合金棒材不在管制清单内，可正常向海外出口，是全球少数能稳定交付高端纳米晶棒材的供应商。
风险提示
截至2025年，纳米晶硬质合金棒材销售收入占博云新材总营收比例不足7%，业务体量仍处于成长阶段，业绩弹性需随产能释放逐步体现 。
五、金刚石钻针无法替代钨合金钻针的深层原因
行业内存在两条金刚石技术路线：钨钢基体+金刚石涂层、整体PCD聚晶金刚石钻针。前者本质是钨钢钻针的性能增强，基体仍为纳米晶硬质合金；后者才是真正意义上的“金刚石替代”，但仅能作为小众补充，完全无法撼动钨合金的主流地位。
1. 脆性致命：微孔场景断针风险不可接受
金刚石莫氏硬度为10，是自然界最硬的物质，但脆性极强，韧性仅为硬质合金的1/5~1/3。
- 孔径≥0.25mm的大尺寸厚板：钻针直径粗，受力相对均匀，PCD钻针可正常使用；
- 孔径0.1~0.2mm的AI PCB微孔：针尖极细，高速钻孔中稍有偏摆、排屑不畅就会崩尖、折断，断针率是钨钢钻针的数倍。
而高端PCB微孔断针的后果是整板报废，单块板损失远高于一支钻针的成本，这是工厂完全无法接受的。这也是整体PCD钻针至今无法进入IC载板、高阶HDI微孔量产线的核心原因。
2. 加工工艺极限：0.1mm以下做不出合格刃口
纳米晶钨钢可以通过精密磨削，在0.05mm的针尖上加工出锋利的多刃口与排屑槽，工艺非常成熟；
但PCD金刚石硬度极高，磨削加工难度极大，0.2mm以下的微小钻针很难做出对称、锋利的切削刃，刃口圆角大、排屑槽浅，钻孔时排屑不畅、孔壁粗糙度超标，无法满足高端PCB的品质要求。
3. 成本差距达百倍，量产经济性完全不成立
- 普通纳米晶钨钢微钻：单支价格几元到十几元，可重磨3~5次，综合钻孔成本极低；
- 整体PCD金刚石微钻：单支价格数百到上千元，是钨钢钻针的几十到上百倍，且重磨需要专用设备，复用成本极高。
对于每天消耗几万支钻针的PCB大厂而言，即便PCD寿命更长，综合加工成本也远超钨钢方案，仅在M9超厚石英板、陶瓷基板等极端场景下少量使用，不具备大规模普及的经济性。
4. 主流路线是金刚石涂层，反而巩固钨钢需求
当前行业真正的升级方向是钨钢基体+金刚石涂层（DLC涂层）：在纳米晶钨钢钻针表面镀一层1~2μm的金刚石薄膜，既保留钨钢的韧性，又提升表面耐磨性，寿命可提升2~3倍，同时成本仅小幅上涨，是M8板材量产的首选方案。
这条路线的核心基材依然是纳米晶硬质合金棒材，金刚石涂层只是表面增强工艺，不仅不会替代钨棒需求，反而因为高端钻针附加值提升，进一步拉动高端钨棒的用量与价值。
最终结论
AI服务器PCB向高多层、高硬度、微孔径升级，是高端纳米晶钨棒材需求爆发的核心底层逻辑；日本因原料断供退出高端供给，进一步放大了全球供需缺口。
博云新材作为国内唯一规模化量产0.2μm以下纳米晶棒材的企业，直接承接国产替代与全球转移订单。金刚石钻针仅能在大孔径、高硬度厚板的小众场景补充，无法替代钨合金在主流微孔市场的核心地位，反而涂层路线会持续强化高端钨棒的需求刚性。
