一、从铜到光：算力狂奔下的必然选择
2026年，全球半导体行业迎来历史性时刻。根据世界半导体贸易统计协会数据，全年行业营收同比增速达89.9%，规模突破1.5万亿美元。推动这一轮爆发的核心引擎——AI算力需求，正在倒逼数据中心网络架构发生根本性变革。
问题的根源在于物理极限。当AI集群从万卡向十万卡规模迈进，传统铜缆互联在高带宽、低延迟、低功耗的三重挤压下已触达天花板。一个简单的例子：英伟达Rubin Ultra NVL576将八个机架并排放置后，整体宽度接近5米，在这个距离下，有源铜缆（AEC）已无法支撑200G速率的可靠传输。
答案只有一个——光互连。
二、CPO量产：从实验室走向数据中心
2026年GTC大会上，黄仁勋正式宣布：全球首款CPO（光电共封装）以太网交换机已全面量产。这不是概念验证，而是真正意义上的商业落地。
英伟达推出Quantum-X与Spectrum-X双平台，博通同步从51.2T的Bailly向102.4T的Davisson迭代。两大巨头不约而同选择了台积电的先进3D堆叠硅光子引擎技术（COUPE）。这标志着CPO已从“可选项”变为“刚需”。

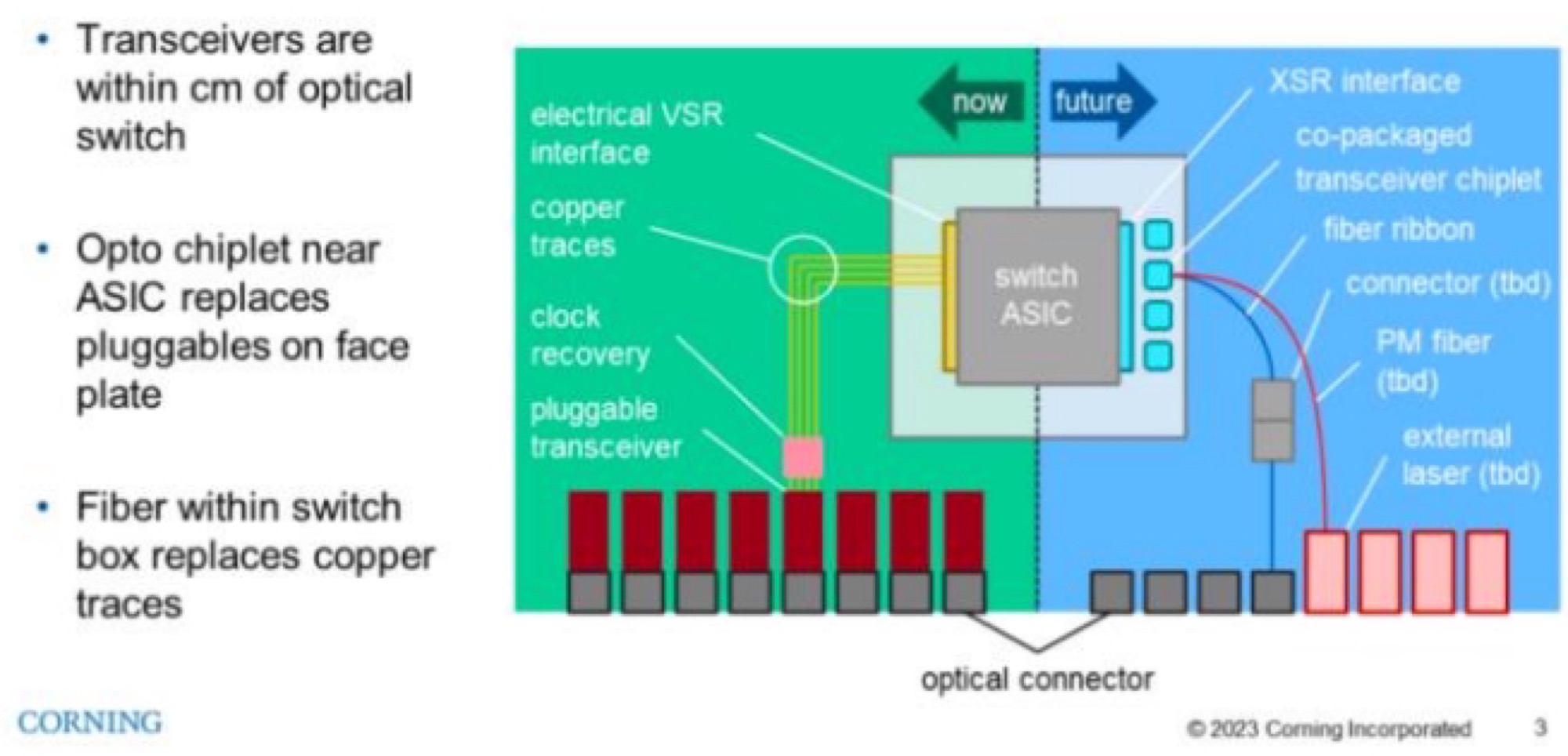

为什么CPO如此关键？传统可插拔光模块中，电信号需要经过较长距离的PCB走线才能到达光引擎，带来显著功耗和延迟。CPO将光引擎与交换芯片或GPU共封装，将电信号传输距离从厘米级压缩至毫米级，功耗降低30%-50%。在1.6T速率下，链路功耗可从30W降至9W。
对于超大规模数据中心而言，电力成本是核心指标。CPO带来的系统总拥有成本（TCO）优势，决定了它的不可替代性。
三、外置激光光源：破解“热”难题的关键设计
在CPO架构中，一个看似细节却至关重要的设计正在成为行业共识——外置激光光源（ELS）。
ASIC芯片满载运行时，散热功耗高达数百瓦。激光器对温度极其敏感——在85°C环境下运行，激光器寿命可能比25°C时缩短10倍以上。如果将激光器与ASIC集成在一起，既面临寿命挑战，又失去了“坏了就拔插更换”的灵活性。
外部激光光源方案完美解决了这个矛盾：将激光器移至前端模块，既保留了热插拔维护能力，又让高温区域远离了光学脆弱环节。多家公司已在2026年规模化800G互联网络中，将ELS-CPO方案列为首选。
四、DFAU：CPO量产的核心“拼图”
如果说CPO是光互连时代的标志性技术，那么可插拔光纤阵列单元（DFAU） 就是让CPO从理论走向大规模商用的核心组件。
Marvell和英伟达均已明确：下一代CPO交换机将全面采用DFAU。那么，DFAU究竟解决了什么核心问题？
核心痛点：精准对准。 光纤与光引擎之间的耦合精度要求达到亚微米级（±0.1μm），稍有偏差，光功率就会大幅衰减。传统方案依赖慢速的主动对准，效率极低。
DFAU的三个创新突破：
1. MEMS微镜阵列：128个独立反射单元组成可编程光路，像微型“光路开关”实时调整光束方向；
2. 闭环反馈系统：每毫秒采集一次光功率数据，动态调整微镜角度，确保始终处于最佳耦合状态；
3. 热膨胀补偿算法：自动抵消材料热胀冷缩引起的偏移，-40℃~85℃环境保持稳定。
落地效果惊人： 产线良品率提升40%；长期使用时光功率衰减降低60%；支持即插即用更换；兼容COB/PLCC等多种封装工艺。
产业现状： 目前全球仅Senko和FOCI的DFAU进入英伟达DVT测试环节。DFAU的“底座+插头”分离式设计使其兼容260°C以上的SMT回流焊工艺——先贴装耐高温底座，封装完成后再插入光纤阵列插头，完美融入现有半导体封测标准流程。
五、万亿资本押注：产业链加速重构
资本流向最能说明产业趋势。仅近几个月：
- 英伟达向Coherent和Lumentum各投资20亿美元，向康宁支付5亿美元锁定未来三年供货权——光芯片领域已投入45亿美元（约300亿人民币）；
- Credo收购DustPhotonics，预计2027财年实现5亿美元光学业务收入；
- Marvell收购Celestial AI，预测2028财年Q4实现5亿美元CPO年化收入，2029财年翻番至10亿美元；
- 英伟达与Marvell建立战略合作，向Marvell投资20亿美元。
CPO市场规模预测： 从2026年约80亿美元暴增至2027年的400亿美元，年复合增长率超过170%——这不是对现有光模块市场的简单替代，而是对整个数据中心互联架构的价值重构。
六、国产半导体：业绩印证景气回升
光互连革命的背后，是国内半导体产业链的同步崛起。
晶圆代工双雄一季报亮眼：
- 中芯国际：营收176.17亿元，同比+8.1%；产能利用率93.1%；12英寸收入占比76.4%；二季度指引：收入环比+14%~16%，毛利率20%~22%；
- 华虹公司：营收46.25亿元，同比+18.22%；净利润暴增513.10%；12英寸收入占比升至62.7%；二季度指引：收入6.9~7.0亿美元，毛利率14%~16%。
设备龙头订单上修： 中微公司5月15日将2026年订单增速预期从30%上调至超过50%，一季度归母净利润同比大增197.20%。新推出的CMS25Q32A系列SPI NOR Flash芯片，以1.65V~3.6V宽电压、低功耗、高可靠性的优势，覆盖IoT、嵌入式存储等多样化场景。
国产半导体正从“单点突破”走向“体系化跃升”，刻蚀、薄膜沉积、先进封装等关键赛道均实现里程碑进展。
七、产业链重点公司梳理
CPO核心： 天孚通信、炬光科技、新易盛、至尚科技、华丰科技、中际旭创、杰普特、中润光学、工业富联
设备相关： 罗博特科、凯格精机
半导体相关： 中微公司、拓荆科技、北方华创、长电科技、精智达
八、核心展望
展望2026-2028年，光通信产业将呈现清晰的“缩圈”演进格局：
短期（物料驱动）： 光芯片、旋光片、光模块PCB等核心物料出现结构性紧缺，龙头厂商近乎垄断货源，相关环节标的最先受益；
中期（定制壁垒）： 光通信产品高度定制化，各家P客户型号非标且兼容性要求严苛，与普通3C行业差别巨大；
长期（技术护城河）： 规格迭代与技术形态变化节奏加快，需要半导体Fabless设计（尤其是PIC光芯片设计）、先进封装、晶圆级键合、相干技术、光系统设备等多维度综合壁垒。
最大的变量机遇： AI集群CPU配比正在快速提升。根据GTC 2026推荐配置，英伟达每个Rubin NVL144机柜中GPU与CPU比例接近1:1。独立CPU机柜中，每个CPUtray的8个CPU或配置4-8个CX-9网卡走Spectrum交换机互连。这意味着，仅Vera CPU的scale-out带宽就接近0.5个Rubin GPU——光模块scale-out的潜在增量TAM有望达到25%-50%。
更值得关注的是，谷歌Next大会上，TPU v8的out带宽是上一代4x、up带宽是2x，且scale-up光学已深入渗透推理集群。谷歌光通信需求的指数级增长 = TPU增速 × 配比提升 × 带宽提升，这是三重乘数效应的共振。
一句话总结： 光互连不是AI算力竞赛的“备选项”，而是“唯一解”。CPO技术确定性高、市场空间大、产业化拐点已至——我们正在见证，从“电”到“光”的算力革命兑现时刻。
