核心结论是：随着光模块功耗和瓦数持续提升（800G→1.6T，以及 CPU/NPU 时代），陶瓷基板的渗透率和使用量将大幅增加，当前正处于光模块领域放量的爆发阶段，并有望向 AI 服务器电源、下一代 PCB 等领域延伸。

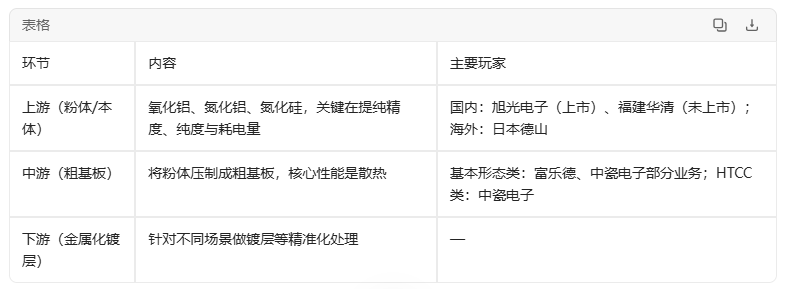

陶瓷基板的核心价值在于散热和可靠性。与玻璃基板不同，陶瓷基板当前不具备走光路、传输信号等功能性能力，其价值集中在散热——在光模块功率提升的背景下，这一短板反而成为需求爆发的驱动力。二、产业链拆解：上中下游
国产粉体仍在追赶：目前日本（如德山）的粉体精度更高，国内企业正在升级，给一些时间，整体精度会上来。
中游分两类商业模式：一类是采购粗基板做电镀化加工（AMB、DBC、DPC 等基本形态）另一类 HTCC（高温共烧）直接从上游买粉体、层层共烧，类似 MLCC 工艺，产业链更长、能耗更高，因此价值量更大。
三、应用场景与粉体选择逻辑
按功耗分层选材：170W 及以下（IGBT 领域为主）更多用氧化铝粉体，200W～230W 及以上用氮化铝粉体更多。逻辑是不同场景热导率要求不同，对应不同粉体。
光模块内的三大应用：
DPC：TEC（制冷片）的核心组件，由“两个 DBC + 一个芯片”组成，用于光测相关器件
TFC：薄膜工艺基板，用于 TO/ROSA 收发器件，比 DBC 更薄、散热更好。
HTCC：用于光模块内“管壳”器件，工艺难度最高，价值量也最高。
四、价值量与市场空间测算
单体价值量：
HTCC：800G 产品约 60～80 元/只，1.6T 约 100～120 元/只，且随升级用量增加而更高。
TFC 和 DBC：约 30～50 元/只。
市场空间粗算（假设明年 800G 出货 7000 万只、1.6T 出货 5000～7000 万只）：
HTCC 合计市场空间约 70～75 亿元。
DBC + TFC 合计约 70～80 亿元。
合计总价值量约 150 亿～200 亿元，集中于 800G 与 1.6T 场景。
五、相关的标的
1. 中瓷电子——当前龙头
核心业务为 TFC + HTCC 两块，具备军工背景（此前做氮化硅器件），技术积累深厚。
本轮爆发中积极抢占份额，TFC 与 HTCC 市占率达 50%～60%。
2. 富乐德
原为 IGBT/碳化硅超充快充领域的 AMB、DBC 龙头，正从该领域延伸至光模块的 DPC、TFC、HTCC。
DPC 放量明显：去年 DPC 收入约 1 亿元，今年上半年已达 1 亿元（推算全年 2.5 亿～3 亿元），明年按产能排期有翻倍预期。
核心逻辑在于股东/集团关系：TEC 制冷片龙头是杭州大和（大和热磁），深耕该领域多年，富乐德旗下富乐华与大和热磁为同一集团的兄弟公司，凭此关系具备向 TEC 供应链延伸的天然优势，形成“IGBT 用 DBC → 光模块 DBC → TFC/HTCC”的递进扩张路径。
六、远期看点
AI 服务器电源：高瓦数场景下氮化硅陶瓷板更为适用，未来半年至一年半内有望放量。
下一代 PCB：当前 PCB 背板良品率与散热/导热性能仍不理想，下一代可能在 PCB 加工中加入陶瓷粉体填充或辅助，形成“陶瓷本体 + PCB 共压”形态，陶瓷基板公司有望深度参与。
七、风险提示
潜在风险：渗透率提升不及预期、光模块技术路线变化（如玻璃基板功能化）、国产粉体精度追赶不及、竞争者扩产导致价格战、以及 HTCC 高能耗工艺的良率与成本控制等。
