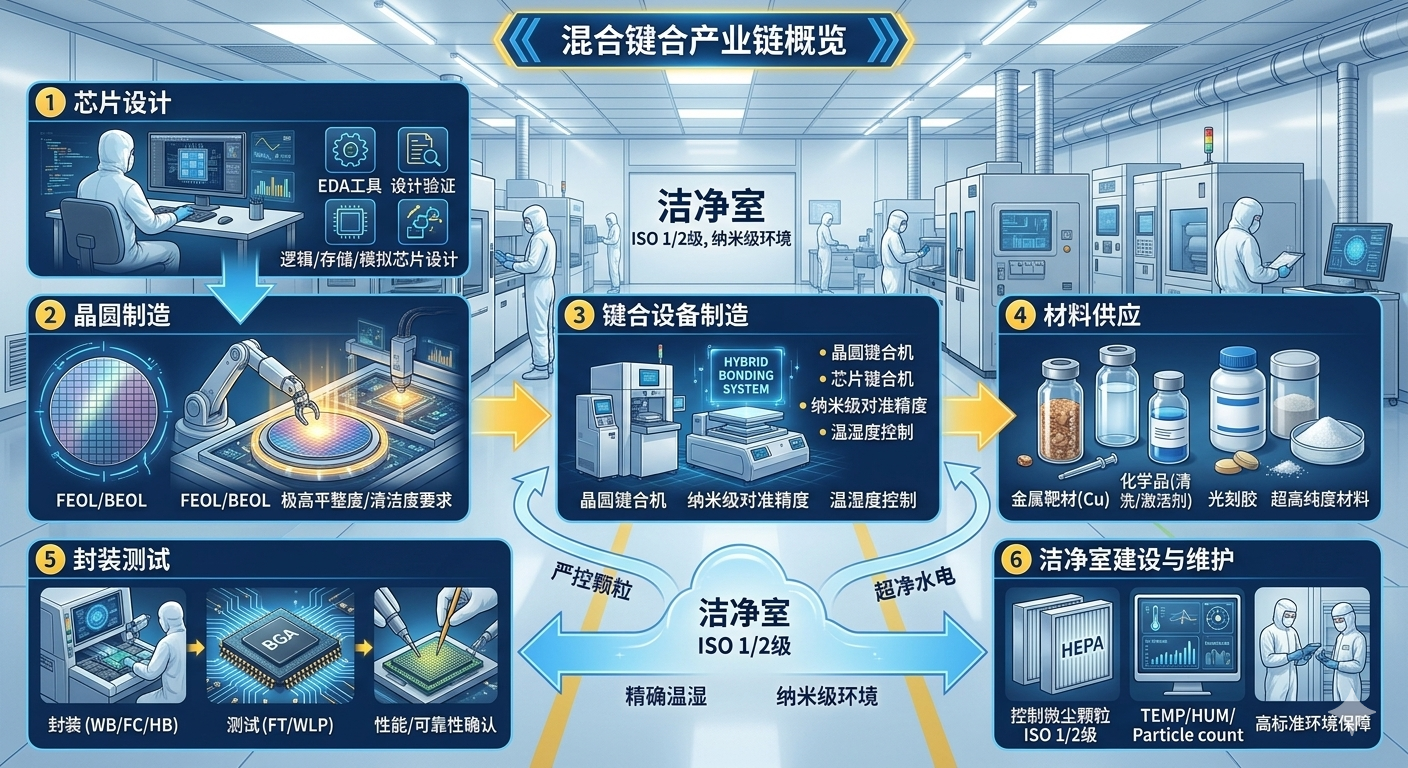

混合键合产业链分析：核心作用聚焦洁净室一、 混合键合（Hybrid Bonding）产业链概览
混合键合（Hybrid Bonding），又称直接金属键合，是一种先进的半导体封装技术。它通过将两个或多个芯片或晶圆在分子层面上进行直接连接，从而实现极高密度的垂直互连。相比传统的焊球或凸点键合，混合键合具有更高的互连密度、更小的俯仰距离、更低的电感和更低的功耗，是推动先进制程集成电路发展的重要技术。
混合键合产业链主要包含以下几个关键环节：
芯片设计 (IC Design): 包括逻辑芯片、存储芯片、模拟芯片等的设计。
晶圆制造 (Wafer Fabrication): 生产所需的硅晶圆，包括前道（Front-End-of-Line, FEOL）和后道（Back-End-of-Line, BEOL）工艺。
键合设备制造 (Bonding Equipment Manufacturing): 研发和制造混合键合所需的关键设备，如晶圆键合机、芯片键合机等。
材料供应 (Materials Supply): 提供键合过程中所需的关键材料，如金属靶材、化学品、光刻胶等。
封装测试 (Packaging and Testing): 将键合后的芯片进行封装和测试，以确保其性能和可靠性。
洁净室建设与维护 (Cleanroom Construction and Maintenance): 为整个产业链提供高标准的生产环境。
二、 洁净室在混合键合产业链中的核心作用在混合键合产业链中，洁净室（Cleanroom）扮演着举足轻重的角色。它不仅仅是一个生产场所，更是保证混合键合技术成功应用、提高产品良率、降低成本的关键基础设施。洁净室的作用主要体现在以下几个方面：
1. 严格控制微尘颗粒，防止污染混合键合对环境的洁净度要求极高。微尘颗粒是混合键合过程中的“头号敌人”。即使是极其微小的颗粒，也可能导致键合界面的不平整、接触不良，甚至引起短路或断路。
键合界面要求：混合键合通过分子间作用力实现连接，键合界面必须极其平整、光滑。任何微小的颗粒都会破坏界面的完整性，导致键合失败。
减小应力：微尘颗粒的存在会导致键合界面产生应力集中，从而降低键合的可靠性和寿命。
高标准洁净室：混合键合通常需要在ISO 1级或ISO 2级（即1级或10级洁净室）的环境下进行，以严格控制微尘颗粒的数量。
2. 精确控制温湿度，保证材料性能混合键合过程对温度和湿度非常敏感。温湿度的波动会影响材料的物理和化学性能，从而影响键合质量。
金属扩散：混合键合通常涉及金属（如铜）的扩散和键合。温度的精确控制对于促进金属扩散、实现可靠连接至关重要。
材料变形：温湿度的变化会导致晶圆和芯片产生热膨胀或收缩，从而影响对准精度。
化学反应：湿度的高低会影响表面化学反应的速率，从而影响表面激活和键合效果。
洁净室控制：洁净室需要配备精密的温湿度控制系统，将温度波动控制在±0.1°C以内，湿度波动控制在±1%以内。
3. 提供超净气体和液体，支持关键工艺混合键合过程中需要使用各种超净气体和液体，如氮气、氩气、去离子水等。
表面激活：混合键合前通常需要对晶圆表面进行激活处理，如等离子体激活或化学激活。这些过程需要使用超净气体。
清洗：晶圆和芯片在键合前需要进行彻底的清洗，以去除表面的有机污染物、氧化物和微尘颗粒。这需要使用超净去离子水和化学试剂。
洁净室供应：洁净室需要配备超净气体和液体供应系统，确保其纯度和洁净度满足工艺要求。
4. 优化物流和操作流程，减少污染风险混合键合产业链涉及多个环节，物料的流转和操作流程的规范化对于控制污染至关重要。
物料流转：晶圆、芯片和设备在洁净室内的流转需要遵循严格的规范，以减少颗粒物的产生和传播。
人员操作：操作人员需要穿戴洁净服、手套和口罩，并遵循严格的操作规程，以减少人体对环境的污染。
洁净室设计：洁净室的设计需要考虑到物流和操作流程的优化，如设置风淋室、传递窗等，以最大限度地减少外界污染源的进入。
5. 确保设备稳定运行，提高生产效率混合键合设备通常非常精密，对环境的稳定性和清洁度要求很高。
减少设备故障：微尘颗粒和温湿度波动可能导致设备故障、精度下降。洁净室的稳定环境有助于减少设备故障，提高生产效率。
延长设备寿命：清洁的环境有助于延长设备的使用寿命，降低维护成本。
洁净室维护：洁净室的日常维护和清洁也是确保设备稳定运行的关键。
6. 提升良率，降低成本归根结底，洁净室的核心作用在于通过提供极致的洁净环境，最大限度地减少环境因素对混合键合工艺的影响，从而提升产品良率，降低生产成本。在混合键合这种高难度、高附加值的工艺中，良率的提升意味着巨大的经济效益。
