通过固体电解质间期延长电池寿命
电池会随着时间老化，通常以一种不易察觉的方式。忽视内部劣化过程会导致电池性能下降、寿命缩短和安全问题。了解固体电解质间相（SEI）为提升电池可靠性和性能提供了明确的路径。
固体电解质界面（SEI）是电池阳极上早期充电时形成的薄膜。它允许锂离子通过，同时阻断电子，防止电解质持续分解。这一层对于锂基电池的性能、安全性和寿命至关重要，因为它稳定了内部反应。
目录隐藏
1 SEI在电池中的作用是什么？2 锂离子电池中的固体电解质界面（SEI）是什么？3 电池运行过程中SEI是如何形成的？4 SEI层的化学成分和结构是什么？5 SEI如何影响锂离子传输和电子阻断？6 SEI在电池性能和周期寿命中扮演什么角色？7 SEI如何影响电池的安全性和稳定性？8 哪些因素影响SEI的形成、厚度和稳定性？9 结论SEI在电池里做什么？
如果不知道内部发生了什么，电池的劣化似乎难以预测。没有SEI，电解质会持续分解，导致容量损失和潜在故障。SEI的主要工作是在电极-电解质界面上起保护屏障。
SEI作为选择性屏障，允许锂离子流动，同时阻挡电子。这防止电解质进一步分解，稳定电池内部环境。它通过减少不良反应确保效率和寿命，使SEI成为安全且高性能锂基电池的关键组成部分。
固体电解质间期（SEI）是初始充电周期中形成的重要屏障。当阳极上的电解质分解时，它就会出现。这种分解会积累构成SEI的复合物。该层厚度仅为10–100纳米。它均匀覆盖石墨颗粒，同时留下锂离子的纳米孔隙。它在让离子通过的同时阻止电子。这种简单的门极机制防止了电解质的无尽流失，保持细胞的稳定。
形成化学与生长机制当你给新电池充电时，电解质在阳极处会发生还原。溶剂分子如碳酸乙烷（EC）和碳酸二甲酯（DMC）会分解。盐的阴离子如PF₆⁻也会分解。这些片段结合形成Li₂CO₃、LiF和聚合物链。这些化合物附着在石墨表面上。他们分层建造SEI。第一层是无机且坚硬的。下一层是有机且有弹性的。它们共同适应阳极体积的变化。每增加一次充能都会增加薄弱的区域。稳定的SEI在前5至10个周期后增长缓慢。快速增长意味着不稳定和容量流失。
组成与显微结构SEI是一种复合胶片。其主要无机成分包括LiF和Li₂CO₃。它们提供强度和低溶解度。其有机成分包括烷基碳酸盐和聚合物链。它们提供了弹性。典型的SEI体积包括40%无机和60%有机。在纳米尺度上它是不均匀的。有些斑点靠近颗粒边缘较厚。当石墨在石化过程中膨胀约10%时，裂纹可能形成。添加剂的作用是使薄膜变得平滑。它们填补裂缝，降低粗糙度。
组成部分约 % 体积主要功能LiF20–30%电子阻断剂，稳定Li₂CO₃10–20%结构支撑有机聚合物40–60%离子通路，柔韧性离子电导率与电子绝缘的比较SEI必须平衡传输。它必须让锂离子高速通过。它必须阻挡电子以阻止自放电。离子电导率约为10⁻⁷ S/cm。电子电导率为<10⁻¹² S/cm。这一巨大差异使得最多1个C的电荷速率以最小损耗通过。如果SEI电阻过大，电池会发热。如果对电子导电过强，薄膜会溶解。工程师们会调节无机/有机层的混合物以达到这个最佳点。
对循环寿命和容量的影响 衰减稳定的SEI阻止了每个周期中新鲜电解质到达阳极。它在1摄氏度下将容量衰落率降低到每周期~0.05%。差的SEI每个周期可能导致0.2%或更多的衰落。超过500个周期，容量从100%降到60%。一个好的SEI在500个周期后能保持80%到85%。测试显示，加成增强SEI的细胞周期寿命延长了50%。这直接关联到电池组寿命中的每千瓦时成本。
热稳定性与安全性温度会影响SEI的稳定性。在25°C时，强的SEI减缓了副反应。在60–80°C时，SEI如果弱，可能会降解。降解会形成气体。气体会提高内部压力。压力可能引发通风口或破裂。最严重的情况下，热失控随之而来。强SEI在60°C下会降低气体的演化率70%。 它还将每节电池在1摄氏度下产生的热量从0.1瓦降至0.03瓦。这种安全裕度在电动车和无人机背包中至关重要。
以下是SEI电阻的示例计算：
给定：
阳极面积 = 50 cm²
SEI 厚度 = 50 nm = 5×10⁻⁶ 厘米
SEI 离子电导率 = 1×10⁻⁷ S/cm
电阻 R = 厚度 / （导电率×面积）
= 5×10⁻⁶ 厘米 / （1×10⁻⁷ S/cm × 50 cm²）
= 5×10⁻⁶ / 5×10⁻⁶
= 1 Ω
这显示 SEI 增加了 ~1 Ω。高功率电池的目标是SEI电阻2C）可能导致阳极上的锂电镀。装甲会损坏SEI。它会形成树突。树突可以穿透分离器。他们短路了手机。好的SEI能抵抗镀层。它通过重新引导离子流自我修复小裂纹。这可将树突风险降低多达60%。它让快速充电更加安全、更实用。
不同的化学成分会产生不同的SEI特征。
LiFePO₄：浓稠、富含无机的SEI。稳定但电阻更高。NMC/NCA：混合SEI。平衡稳定和低阻力。半固态：SEI形成于固液边界。研究显示，实心SEI的生长率低10×且安全性更高。H3：日历老化与存储影响即使在静止状态下，SEI也会进化。它生长缓慢。生长会消耗活性锂。在25°C下，6个月内阻抗提升20%。 储存时电量为0–40%，温度为5–15°C，则能将此比例降至5%。因此，电池组通常在约30%电量和凉爽条件下发货。
SEI控制的未来方向研究方向转向固体电解质。它们会消除液体。它们形成一个实心-实心界面。这种界面是一种新型的SEI。它能抗疲劳、抗气体和耐热。它可能将能量密度推至>300 Wh/kg。它可以让周期寿命超过1000个周期，每个周期的衰落率<0.02%。
SEI是一个关键的纳米层。它控制反应和离子流动。它塑造能力、生命和安全。ViBMS的工程师在每一个新设计中都专注于SEI。他们会测试其成分、厚度和均匀性。他们通过添加剂和工艺调整来优化。未来下一代电池将拥有更稳定、高能耗的SEI。
锂离子电池中的固体电解质界面（SEI）是什么？锂离子电池虽然强大，但在某些界面上化学不稳定。如果不加以控制，这种不稳定性会导致效率损失、燃气产生，甚至带来安全隐患。SEI层是自然界对这种不稳定性的内置解决方案。
锂离子电池中的SEI是一种纳米级薄膜，由分解的电解质产物在阳极上形成。它在初始充电时自发形成。该层在稳定阳极表面、防止进一步分解以及确保锂离子在电池循环过程中安全且反复地运输方面起着至关重要的作用。
锂离子电池中的SEI是一种纳米级薄膜。电池刚充电时，它会积累。阳极电位下降到电解液还原电压以下。溶剂和盐会分解。它们会在阳极上沉积固体。这些固体融合成一层连贯的层。这一层是SEI。它存在于阳极和电解质的界面上。它对细胞稳定运作至关重要。
SEI术语的起源“SEI”一词首次出现于1979年。研究人员注意到细胞在几个周期后趋于稳定。他们发现形成了新的表面薄膜。他们将其命名为固体电解质间期。它是固体的，因为它不是液体。它是一个界面，因为它位于阳极和液体之间。如今，“SEI”已成为电池科学中的标准术语。
SEI层的作用屏障功能：SEI阻断电解质与阳极的直接接触。离子通路：它为锂离子提供通道。电子绝缘：它阻止电子进入电解质。材料保护：它能防止活性石墨或硅溶解。没有SEI，电解质会持续还原。那样会消耗锂和溶剂。它会产生气体，增加电阻，缩短细胞寿命。SEI通过形成钝化层来阻止这种情况。
SEI的化学组成SEI是无机和有机化合物的混合物。无机物赋予力量。有机体则提供灵活性。主要部分包括：
复合体资料来源关键角色LiF分解的LiPF₆盐电子阻断剂，稳定Li₂CO₃溶剂（EC/DMC）分解结构骨干利奥微量水反应孔隙形成有机聚合物碳酸盐的环开弹性，离子通路像LiF这样的无机物密度很高。它们很好地阻挡电子。有机物如聚碳酸酯则更软。它们允许小幅度的音量变化。这种混搭赋予影片力量和韧性。
层结构与形态SEI具有多层结构：
内部富含无机物的层：致密、薄（~20纳米）、高LiF含量。外层富含有机物的层：厚度较厚（~50–100纳米）、聚合物且弹性。内层首先形成。它与石墨结合得很紧。外层会在上面堆积。它会适应循环过程中的体积变化。扫描电子显微镜显示的表面很粗糙。原子力显微镜揭示了离子流动的纳米孔隙。
SEI的成长阶段初始生长期（第1–5周期）：快速编队。大多数电解质减少发生在事故中。稳定阶段（第5–20周期）：生长放缓。这层慢慢变厚。长期衰老（>20周期）：小幅增长持续。SEI修复微裂缝。快速早期生长消耗5–10%的锂。受控稳定确保进一步损失最小。
离子电导率与电子绝缘SEI必须平衡两个关键属性：
锂电导率：10⁻⁷–10⁻⁶ S/cm电子导电率：<10⁻¹² S/cm该比例允许高效的离子流进行充放电。它还能防止电子泄漏，从而防止进一步分解电解质。
电解质成分的影响基础电解质通常是 EC/DMC 中的 LiPF₆。溶剂和盐类的差异会改变SEI的性状：
电解质基底SEI型注释EC/DMC中的LiPF₆混合SEI标准的平衡性质PC中的LiTFSI富氟SEI热稳定性更好，成本更高电子原理控制系统（LiFSI）在EC/EMC中的应用富硫SEI降低阻抗，气体减少盐阴离子、溶剂极性和添加剂选择决定了SEI的化学成分、厚度和均匀性。
添加剂与SEI调音添加剂在主盐和溶剂之前分解。它们塑造了SEI属性：

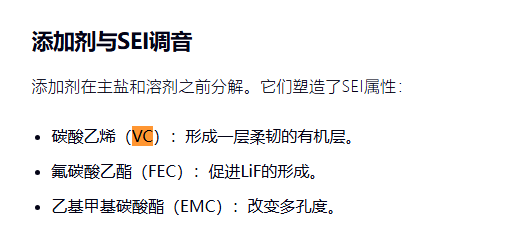

碳酸乙烯（VC）：形成一层柔韧的有机层。氟碳酸乙酯（FEC）：促进LiF的形成。乙基甲基碳酸酯（EMC）：改变多孔度。加法总结。SEI改进维多利亚勋章1%气体释放减少30%联邦选举委员会2%LiF提升50%TMSB项目0.5%提升高压稳定性测试显示，2%的FEC可产生均匀的无机富SEI。这在1°C时阻抗降低了20%。
温度对SEI的影响高温速度SEI分解：
在25°C下：SEI稳定，侧反应较低。在60°C时：SEI在100个循环内增稠20%，气体增长40%。在80°C时：SEI迅速降解，细胞压力上升。低温循环（<0°C）会增加锂电镀并导致SEI裂纹。工程师必须设计SEI以承受预期使用的全部温度范围。
SEI与高速性能高C率充放电应力SEI：
压力会造成裂痕。裂缝暴露出新鲜的石墨。新的SEI不断形成。反复生长使用锂，并增加阻力。强健的SEI抗裂纹。它能在几秒钟内自我修复轻微伤害。这一特性对于电动车快速充电和无人机快速切换至关重要。
SEI对周期生命的影响一个完善的SEI在1°C下，每个周期的容量衰落率会低于0.05%。超过1000个周期，单元仍保持约70%的容量。较差的SEI可能导致每个周期0.2%的衰落，1000周期后容量降至~20%。
新兴化学中的SEI硅和锂金属等新型阳极面临SEI挑战：
硅：体积变化300%;SEI严重崩溃。锂金属：SEI必须阻止树突;当前的SEI故障。固态：SEI变为固态-实心界面;研究显示，生长速度×减慢10%，安全性更好。设计这些化学的SEI是主要的研究重点。
这张图展示了早期SEI沉积阶段及其稳定的最终形态。
SEI职能总结：
消极表面平衡离子流和电子阻滞控制容量衰减提升热稳定性实现安全、高速运行理解和控制SEI是电池创新的关键。ViBMS的工程师测量每个新单元的SEI厚度、组成和均匀性。他们优化电解质混合物、添加剂混合物和形成方案。他们的目标是制造稳定、纤薄且导电的SEI。这片胶片是每一款高性能锂离子电池的核心。
电池工作时，SEI是如何形成的？电池工作涉及恶劣的化学环境，能迅速分解部件。如果这些反应持续不受控制，电池容量会下降，可能变得不安全。SEI在初始充电时自然形成为稳定副产物。
SEI是在电解质与阳极表面在最初几个电荷周期内反应时形成的。随着阳极电位下降，电解质发生还原反应，产生不溶化合物覆盖表面。这些化合物会沉淀在一层半稳定层——称为SEI——中，长期保护电池。
SEI的形成在最初的充放电循环中分多个阶段形成。过程从你向新电池施加电流开始。石墨阳极电位低于 ~0.8 V，对 Li/Li⁺ 的压力。在这种低电位下，电解质变得热力学上不稳定。其成分——溶剂和盐类——经历还原分解。击穿产物附着在阳极表面并聚集成SEI薄膜。
第一阶段——初始电子转移电压阈值：当阳极电位10：** 小幅调整。微裂纹随着胶片自我修复而愈合。生长速率取决于电流密度、温度和电解质成分。较低的电流和适中的温度（20–30°C）会产生更均匀的SEI。
电荷协议的影响缓慢地层装药（C/10）：促进均匀且密集的SEI。锂的流失更少。快速地层装药（1°C或更高）：胶片形成不均匀。当地高洋流形成热点。容量损失和电阻更大。脉冲电流形成：交替的高低电流可以通过实现扩散和愈合阶段来提升SEI的均匀性。形成过程中的温度影响温度起着关键作用：
温度（°C）SEI增长率胶片一致性副作用0–10慢非均匀李盘 ↑20–30中等校服低40–60快点坑洼气体演变 ↑>60非常快裂开了热风险SEI形成的最佳窗口为20–30°C。 在这个范围之外，胶片质量下降或有害反应占主导。
添加剂在地层阶段的作用添加剂分解早期形成SEI：
FEC：分解电压为~1.3伏。为富含LiF的内层提供额外的F⁻。VC：开环电压约为1.4伏。形成柔韧的有机薄膜外层。附言（Prop-1-烯磺胺）：形成富含硫的SEI，在高电压下增强电解质稳定性。加法腐烂。电压（V）对SEI的影响联邦选举委员会~1.3富含LiF的致密内层维多利亚勋章~1.4柔软且耐裂的外层附言~1.2富含硫，高压稳定加法选择和浓度调节SEI生长阶段。工程师围绕这些添加剂设计地层协议。
电解质盐的变体不同的盐类会改变SEI的形成：
LiPF₆：标准，混合SEI。LiTFSI：高温下更稳定，产出更多LiF。LiFSI：阻抗更低，燃气更少，但成本更高。盐典型的SEI特征权衡LiPF₆平衡的无机/有机混合中等热稳定性LiTFSI富含氟，稳定在60°C成本更高，对湿度敏感LiFSI低阻抗，低气体昂贵且操作问题工程师在形成周期中测试这些盐，以挑选最适合每种应用的薄膜特性。
组建时间表影响典型的组建时间表：
预充电静止：开路2–4小时。允许电解质润湿。编队1号（C/10）：初始充电慢到4.2伏。其余1：开放赛道1–2小时。允许薄膜压实。地层放电（C/10）放电至2.5伏。休息2小时：1–2小时。编队装药2（C/5）：中速装药。休息3次：最后休息以稳定SEI。休息时间至关重要。它们让SEI化合物扩散并修复微裂纹。
SEI增长的原位监测工程师使用：
电化学阻抗光谱（EIS）：测量膜在周期内的电阻。差分容量分析（dQ/dV）：跟踪SEI形成峰值。扫描探针显微镜：可视化胶片厚度和粗糙度。X射线光电子能谱（XPS）：识别SEI上的化学物质。这些工具指导形成方案和电解质配方的优化。
SEI增长率的实际示例计算：
假设：
初始SEI厚度=0 nm
10周期后最终厚度=80 nm
主要在前3周期生长
每个周期生长（前3个周期）：
~（80 nm × 0.7） / 3 ≈ 18.7 nm/周期
每个周期生长（周期4–10）：
~（80 nm × 0.3） / 7 ≈ 3.4 nm/周期
这显示出早期快速生长，后期生长较慢。它有助于设定地层时间和水流限制。
SEI成立摘要：
SEI在电压<还原阈值时通过电解质还原形成。该层分阶段积累：快速生长、较慢稳定、轻微的长期老化。温度、电流、电解质和添加剂会影响胶片质量。正确的地层形成方案能产生薄、均匀、稳定的SEI。这种薄膜对于长寿命、低电阻和安全操作至关重要。了解SEI形成是ViBMS制造商的指南。他们设计出具有精确形成步骤的细胞。他们选择能产生理想SEI的添加剂和盐类。它们实时监测胶片生长。他们的目标是：拥有稳定的SEI、高能量和长周期寿命的细胞。
SEI层的化学成分和结构是什么？许多人认为SEI是简单的薄膜，但其复杂的化学成分直接影响电池行为。误判其成分可能导致效率低下、导电性差或安全隐患。SEI的双层结构平衡了稳定性和选择性导电性。
SEI由有机和无机化合物组成，如Li₂CO₃、LiF、Li₂O和聚合溶剂。通常具有内层无机致密层和外层多孔有机层。这种多层设计确保了锂离子的透导性、电子绝缘性和运行过程中的电化学稳定性。
SEI的化学成分来源于电解质溶剂和盐的分解。它在阳极界面处原位形成。最终形成了纳米级多组分薄膜。这部薄膜有不同的区域，化学成分和功能各异。其具体成分取决于电解质配方、添加剂、形成程序和电极材料。
主要无机成分氟化锂（LiF）：
来源：PF₆⁻ 或 FEC 分解。性质：高化学稳定性，电解质溶解度低。作用：阻断电子传导，增强薄膜。碳酸锂（Li₂CO₃）：
来源：溶剂碳酸盐还原、二氧化碳反应。性质：刚性晶体结构。职能：提供机械支架，减少SEI孔隙。氧化锂（Li₂O）：
来源：微量水或溶剂副反应。特性：陶瓷脆性。作用：填补微缝隙，增加刚性。硫化锂/氧硫化物（Li₂S， Li₂SO₃）：
来源：磺酸盐添加剂或含硫盐。性质：促进离子传导。作用：提升锂电迁移率，尤其是在高压电池中。无机资料来源功能LiFPF₆⁻或FEC分解电子阻断剂，稳定Li₂CO₃EC，DMC的分解结构脚手架Li₂O微量水侧反应填补缝隙，增加刚性Li₂S/Li₂SO₃硫添加剂增强锂的传导主要有机成分有机物种构成了外层。它们源自溶剂和添加性自由基聚合。
烷基碳酸盐：
来自EC、DMC的乙二醇寡聚物。作用：灵活，形成多孔的离子网络。聚碳酸酯：
分子量更高的链。角色：弹性支撑，微裂缝自我修复。烷基磷酸盐/磷酸盐：
来自磷酸酯添加剂。作用：阻燃，提高热稳定性。有机资料来源功能烷基碳酸盐EC，DMC寡聚体多孔离子通路，灵活性聚碳酸酯聚合自由基弹性，自我修复烷基磷酸盐磷酸盐添加剂耐火性，热稳定性痕迹与次要物种氢氧化锂（LiOH）：水分与LiF反应。可以提高局部pH值并破解SEI。有机聚醚：来自乙醚溶剂。它们添加了离子结合位点。金属氟化物（AlF₃， MnF₂）：由于集电极腐蚀或阴极分频器。它们嵌入SEI中并改变导电性。分层结构模型SEI 采用双层架构：
内无机层（10–30 nm）：
富含LiF、Li₂CO₃、Li₂O。密度高且电子绝缘。与石墨或硅紧密结合。外层有机层（30–100纳米）：
富含烷基碳酸盐和聚合物。多孔且有弹性。适应体积变化，提供离子通道。孔隙度与形态孔隙率控制离子输运。理想孔隙率为20–40%。离子太低会减缓。太高会削弱机械强度。扫描电子显微镜显示表面有海绵状的有机薄膜。透射电子显微镜确认了晶体无机内层。
SEI体积分数的计算示例：
假设总SEI厚度 = 80 nm
内无机层 = 厚度的
25% 外有机层 = 75%
内层厚度 = 0.25 × 80 nm = 20 nm
外层厚度 = 0.75 × 80 nm = 60 nm
无机体积分数 = 20/80 = 0.25（25%）
有机体积分数 = 60/80 = 0.75（75%）
这一比例符合典型的SEI成分（无机20–30%，有机70–80%）。
结晶相与非晶相内层：部分结晶的LiF和Li₂CO₃。结晶粒波长5–10纳米。外层：主要是非晶聚合物。接口：半晶区，无机颗粒嵌入有机物中。结晶性会提高薄膜稳定性，但也可能导致脆性。无定形有机体增加了韧性。
温度对成分的影响温度变化会影响SEI的构成：
温度（°C）无机 %有机比例注释0–103070生长缓慢，影片不均匀20–302575最优平衡40–602080更多有机物，溶剂中的气体>601585胶片变软，出现裂纹风险高温会增加有机分率，因为聚合物分解并重新结合。
添加剂在调音成分中的作用添加剂会改变成分：
加法无机 ↑有机 ↓结果联邦选举委员会+15% LiF–10%聚合物内层致密，电子块强度强维多利亚勋章+5% Li₂CO₃–5% 寡聚体柔性外层，抗裂纹TMSB项目+10% Li₂SO₃–富含硫的高压稳定性工程师会调整添加剂水平，以达到特定应用的无机/有机比例。
机械性质杨氏模量（内模量）：~1–5 GPa（刚性模量）杨氏模量（外层）：~0.1–0.5 GPa（柔性）断裂韧性：外层 ~2×内层粘附强度：SEI与石墨之间的>0.5牛米复合材料的特性带来了韧性和附着力。这在骑行过程中防止分层。
阻抗贡献SEI增加了界面电阻：
R_SEI = 厚度 / （σ_ion ×面积）
对于内层（20纳米）和外层（60纳米）层：
σ_ion（内层）= 1×10⁻⁷ S/cm，σ_ion（外层）= 5×10⁻⁸ S/cm
面积 = 50 cm²
R_inner = 2×10⁻⁶ 厘米 / （1×10⁻⁷ × 50） = 0.4 Ω
R_outer = 6×10⁻⁶ 厘米 / （5×10⁻⁸ × 50） = 2.4 Ω
R_total = 2.8 Ω
目标总计是<1 Ω。工程师使用更薄的外层或高导电性的有机物来减少R_outer。
组成与结构摘要：
SEI是一种纳米级双层薄膜。内层密度高，富含无机物。外层多孔且富含有机物。成分取决于电解质、添加剂、温度和形成过程。对构图和结构的控制是性能、安全和生命的关键。理解SEI的化学和结构指导ViBMS设计电解质、添加剂和形成循环。这导致电池电阻低、稳定性高且循环寿命更长。
SEI如何影响锂离子传输和电子阻断？电池效率依赖于平稳的离子流，避免不良反应。没有电子绝缘，能量损失和分解反应会使系统退化。SEI选择性允许锂离子，但阻止电子自由运动。
SEI具有离子导电性但具有电子绝缘性。它允许锂离子通过，同时防止电子转移。这种选择性通过维持内部化学平衡、减少自放电，并支持长期电化学循环而不持续电解质降解，确保电池能效。
SEI的核心作用是选择性渗透：它必须允许锂离子（Li⁺）以最小阻力在电解质和阳极之间移动，同时阻断电子（e⁻）以防止电解质进一步分解。实现这一平衡取决于SEI的成分、微观结构和厚度。电阻过于强，电池在负载下会发热;对电子和寄生反应过于宽容的植物会消耗锂和溶剂。
SEI的离子电导率测量范围：1×10⁻⁸至1×10⁻⁶ S/cm。理想值：1 C操作时≥1×10⁻⁷ S/cm，电压<0.1伏过电位。影响因素：无机含量（LiF降低离子路径;Li₂CO₃提供隧道）。有机聚合物（增加通路，但可能捕获离子）。孔隙度（20–40%的孔隙度增强导电性）。组成部分离子电导率（S/cm）影响LiF~1×10⁻⁸低导电率Li₂CO₃~1×10⁻⁷中等路径有机聚碳酸酯~5×10⁻⁷良好的路径混合SEI1×10⁻⁷–5×10⁻⁷靶场平衡的混合比会产生高离子流量。工程师们旨在打造一个指状的有机物网络，连接无机岛屿。
电子绝缘测量距离：<1×10⁻¹² S/cm。要求：<1×10⁻¹⁰ S/cm，以将自放电量限制在每天<1%。主要贡献者：LiF：电子传导非常低。结晶Li₂CO₃：绝缘支架。有机聚合物：提供进一步的绝缘效果。组成部分电子电导率（S/cm）自放电冲击LiF~1×10⁻¹⁴近零泄漏Li₂CO₃~1×10⁻¹³低泄漏聚合物~1×10⁻¹²中度泄漏混合SEI<1 ×10⁻¹²期望的保温水平高无机分率确保电子无法穿隧。有机部分填充间隙，因此不存在直接通路。
选择性机制SEI的功能就像筛子一样。其纳米级孔隙（1–5纳米）允许溶胶通过。电子的导电质量远大于电子，无法穿越这些绝缘屏障。这种选择性源于：
介电常数：无机晶体具有较高的介电常数，排斥电子。毛孔大小分布：由聚合物基体控制。界面偶极子：有机-无机界面产生电场，帮助锂的迁移。SEI厚度的影响过薄（100纳米）：离子电阻上升;高过电位和高温。厚度（nm）离子R（Ω·平方厘米）电子σ（S/cm）性能50.21×10⁻¹¹不稳定3011×10⁻¹²最优10041×10⁻¹²电阻式30纳米的SEI电阻约为~1 Ω·cm²，泄漏率几乎为零。这适用于1 C率和300周期）:** 胶片增稠不规则;抵抗攀登;选择性略有下降;容量衰退加速。
保持选择性需要稳定的组成和最小的机械损伤。
骑行率的影响低利率（C/5）：均匀离子通量;SEI依然完好无损。高比例（2 C+）：非均匀通量;本地热点;SEI裂开;离子通路发生变化;50个周期后电阻增加20%。工程师通过分级SEI（内均匀，外层分级孔隙率）来缓解这一问题。
先进添加剂的作用下一代添加剂的目标是选择性：
硼酸二氢钠（LiBOB）：提升无机分数;减少有机塌缩。环己基苯（CHB）：增加聚合物交联;增强机械完整性。氟烷基膦酸酯（FAP）：添加高介电质有机物;增强电子阻滞。加法对σ_ion的影响对σ_e的影响结果LiBOB–10%–50%更薄、更密集的内层CHB+5%–5%薄膜坚韧，防裂纹更好FAP+15%–70%上电子势垒在使用优化SEI的电动汽车电池中：
基线自我放电率为0.5%。快充能力：15分钟内充80%，对比30分钟。循环寿命：1000次循环，达到80%容量，而基线为600次。这些优势直接源于SEI的离子/电子选择性提升。
SEI起选择性膜的作用：高锂电导率，超低电子电导率。成分、厚度和微观结构调节这种平衡。合理的设计可以限制自放电、热量和树突。添加剂、温度控制和地层规程是关键工具。ViBMS利用这些洞察，提供低电阻、快速充电和长寿命的电池。理解并优化通过SEI实现离子/电子传输对于现代锂离子电池至关重要。
SEI在电池性能和循环寿命中扮演什么角色？所有电池都会随着时间老化，但有些比其他的快得多。SEI形成不良加速了这种劣化，导致成本高昂且更换需求高昂。成型的SEI能够保存锂库存并稳定电极表面。
SEI通过减少寄生反应和容量损失来改善循环寿命。它最大限度地减少活性锂的持续损失，并限制阻抗的增长。采用优化SEI的电池在数百甚至数千次循环中，库仑效率更高，寿命更长，充放电行为更为一致。
固体电解质间态（SEI）是锂离子电池寿命的无形守护者。它在阳极上的存在并非偶然;它是保持活性材料和维持多次性能的关键。当SEI形成良好时，能够阻止消耗锂和电解质的寄生反应。它提供了一个稳定的接口，使锂离子以最小阻力穿梭，防止阻抗积累，从而降低功率输出和缩短运行时间。
SEI与容量保留容量保留衡量细胞在多次循环后所保留的原始能量量。强健的SEI确保每个周期对副反应的锂消耗极少。在SEI较差的基线单元中，容量可能在200个周期内降至80%（每个周期衰落0.1%）。通过优化SEI，衰落率降至每周期0.03%，500周期后仍保留90%容量。
SEI质量每周期衰落率500周期后的容量可怜0.10%60%标准0.06%70%优化（FEC）0.03%85%高级（实心）0.02%90%通过控制薄膜的成分和厚度，工程师可以抑制锂的损失。FEC和VC等添加剂增强了SEI的稳定性;它们通过形成均匀且致密的屏障，减少了早期循环中的不可逆容量损失。
阻抗增长与功率性能阻抗上升表现为负载下电压降增加。其由增厚或不均匀SEI导致离子电阻升高。阻抗光谱显示，在SEI不足的电池中，SEI电阻（R_SEI）可在300个周期内从0.5 Ω·cm²升至3 Ω·cm²。增强SEI的电池即使在500个周期后仍保持R_SEI低于1 Ω·cm²。
示例：阻抗上升计算
初始R_SEI = 0.5 Ω·cm²
300 周期
后最终R_SEI = 3 Ω·cm² 每周期平均增加 = （3 – 0.5） / 300 ≈ 0.0083 Ω·cm²
高R_SEI在大电流下增加热量。稳定的SEI从第二周期起R_SEI增长率达到99.9%。差的SEI显示CE为99.5%，表明每个周期有0.5%的电荷因侧反应损失。超过200个周期，这种损失相当于63%的容量被寄生体消耗。
周期编号CE与贫穷SEI合作CE搭配Optimized SEI195%90%2–1099.5%99.9%10099.2%99.9%30098.8%99.9%高CE与初始形成后SEI再生极少相关。这意味着大部分锂是在电极间循环的，而不是被SEI再生所浪费。
体积变化下的机械稳定性石墨每个凝固周期体积变化约10%。硅阳极膨胀率可达300%。SEI必须灵活应对这一变化。脆弱的SEI开裂，露出新阳极并触发新的SEI生长。这种反复生长消耗锂和电解质，加速衰减。
阳极类型音量变化SEI要求石墨10%适度柔韧，粘附力强硅300%高度弹性，具自我修复能力综合50%带有韧性的分级SEI层像VC这样的添加剂能增强SEI中的聚合物含量，增强弹性。全固态电池中的固态电解质界面完全抗裂，实验室测试显示1000周期内几乎为零容量的衰落。
温度对循环寿命的影响在高温下，SEI组分可能会溶解或重新组织。这导致薄膜不均匀、阻抗增加以及电容衰减加速。在60°C测试中：
基线SEI：200周期后容量损失30%。添加剂增强SEI：200循环后容量损失15%。固态SEI：容量保留80%，同时支持快充和宽温运行。SEI如何影响电池的安全性和稳定性？锂基电池在压力下容易过热、膨胀或起火。这些问题通常源于电极-电解质界面的不稳定性。坚固的SEI通过缓冲作用提供化学和热保护。
SEI通过防止热失控和稳定阳极接口，增强了电池安全性。通过限制电子流动并阻止电解质持续分解，可以减少热量的产生和气体的形成。强大的SEI确保在压力、过充或高电流需求下运行更安全。
强大的SEI是锂离子电池安全和运行稳定性的核心。它作为阳极上的钝化屏蔽，限制产生热量和气体的有害反应。通过调节界面化学，SEI确保溶剂和盐的放热分解仅发生在受控形成步骤中，而非正常使用或滥用。没有它，细胞可能会经历快速阻抗增长、内部压力激增和热失控。以下我们将详细探讨SEI增强安全性与稳定性的机制。
气体演化与压力控制不受控制的电解质分解会产生二氧化碳、碳₂氢和小烷烃等气态副产物。在密封的电池中，气体会升高内部压力，从而有排气或破裂的风险。稳定的SEI显著减少气体的演化：
状况气体演化（相对）100个循环后压力上升无SEI（裸石墨）100%高（≥5bar）标准SEI50%中等（2–3小节）加法增强SEI20%低音（≤1小节）固态SEI10%最小（<0.5巴）添加剂增强型SEI（例如2%FEC）相比无添加剂能减少80%的气体。气体抑制防止排气，并在高速或高温循环下保持电池完整性。
热稳定性与防失控当放热反应产生的热量超过散热速度时，就会发生热失控。SEI影响热量的产生和散热：
热量产生：电解质氧化/还原等副反应会释放热量（每克电解质分解约10–50焦耳）。稳定的SEI限制这些反应仅限于形成周期。散热：SEI热导率（~0.5 W/m·K）低于石墨（~1–2 W/m·K），对阳极起了一定的绝缘作用。然而，均匀且薄的SEI（4.2伏：电压（V）仅用电解质与SEI合作4.2稳定稳定4.4氧化缓慢氧化4.6快速氧化受控4.8细胞失效安全到4.7采用强健SEI和优化添加剂的电池可安全循环至4.6–4.7伏，能量密度提升5–10%。
树突抑制与短路预防锂树突在局部电子泄漏和离子通量不均时生长。均匀且电子绝缘的SEI抑制树突成核：
状况树突生长速率（μm/周期）短路发生没有SEI2.0高标准SEI0.8中等加法SEI0.2低固态SEI0.01几乎可以忽略不计固态SEI或FEC增强型SEI可减少树突生长>75%，防止内部短路并提升安全性。
滥用容忍度：过充与过放电过载：强SEI限制阳极电解质的氧化，防止放热反应。过放电：SEI通过阻断阳极电压低于0 V而非Li/Li⁺时，防止铜从集电极中溶解。滥用模式标准SEI结果优化SEI结果过载：+0.5伏排气压力为~2巴，热风险没有通风口，手机关闭过放电铜溶解，细胞失效腐蚀极少，可逆优化的SEI延长了滥用容忍窗口，保护包在现实中被滥用的情景。
湿度与保质期稳定性水分进入会水解SEI组分，产生HF和Lioh，从而削弱薄膜：
储存相对湿度（%）SEI完整性在一个月后高频产生（ppm）<595%完整75%.虐待容忍度：延长了过充/放电的安全运行窗口。保质期稳定性：在湿度下保持SEI完整性。通过精通SEI的化学和结构，ViBMS生产出符合严格安全标准（UN38.3、UL、IEC）的电池单元。它们的细胞经过钉子穿透、压碎测试和热虐待，且未出现灾难性失效。这种可靠性源于精心调校的SEI，既保护小区完整性，也保护用户安全。
哪些因素影响SEI的形成、厚度和稳定性？并非所有SEI层的性能都相同——有些过厚、过薄或不稳定。SEI质量差会导致能量损失、电池寿命缩短，甚至内部故障。必须优化环境和材料因素，以实现理想的SEI形成。
SEI受电解质配方、温度、电极表面特性、电荷速率以及如碳酸乙烯等添加剂的影响。高温或快充会导致电池层更厚且不稳定，而精心选择的材料和添加剂则能制造更薄、更稳定的SEI，从而提升电池性能和可靠性。
SEI层的质量取决于多个相互交织的因素。工程师必须优化每个变量，构建出能承受恶劣操作条件的薄且均匀的薄膜。以下我们将剖析影响SEI形成、厚度和稳定性的主要因素，提供见解和实用指导。
电解质盐和溶剂组成盐的类型：LiPF₆ 是标准配置;它产生混合无机/有机SEI。LiFSI和LiTFSI能提升热稳定性和LiF含量，但需要水分控制。溶剂混合物：EC/DMC混音能提供平衡的胶片。高EC含量能提高无机组分和薄膜强度。EMC或DEC加成则调制有机网络。电解质SEI特征权衡EC：DMC（1：1）中的100万LiPF₆混合SEI，中等厚度基线性能EC：EMC中的100万LiFSI（3：7）高LiF，SEI薄价格更高，对湿度敏感PC：DMC（1：1）中的1M LiTFSI致密无机富SEI离子电导率降低盐阴离子与溶剂极性的相互作用决定了薄膜的初步成核及后续生长过程。
加法类型与浓度添加剂选择性分解以适应SEI：

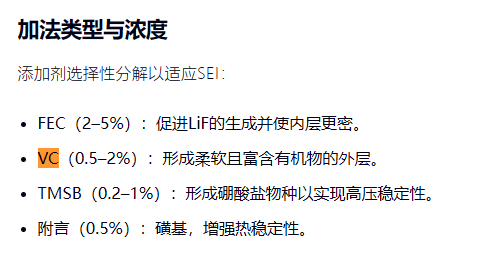

FEC（2–5%）：促进LiF的生成并使内层更密。VC（0.5–2%）：形成柔软且富含有机物的外层。TMSB（0.2–1%）：形成硼酸盐物种以实现高压稳定性。附言（0.5%）：磺基，增强热稳定性。加法总结。对SEI的影响最佳厚度变化联邦选举委员会2%+20% LiF内层，均匀SEI−5 nm（更薄）维多利亚勋章1%+15%聚合物外层+5纳米（更软）TMSB项目0.5%富含硼酸盐、高电压稳定+2 nm附言0.5%用于耐热的硫种类+3纳米微调添加剂水平会改变无机与有机的比例并调整最终厚度。
阵型协议（充电/休息循环）形成步骤定义SEI成熟度：
初始低电流充电（C/10）至4.2伏确保成核均匀。休息时间（1–2小时）允许新生SEI的扩散和自我愈合。中等电流放电（C/5）至3.0伏稳定厚度，压缩胶片。第二次充电（C/5）到4.2 V完成胶片密度。最后休息（1小时）促进微裂纹愈合和均匀的成分。步当前利率电压窗口目的1C/100–4.2 V缓慢且均匀的初始膜生长20开路扩散与愈合3C/54.2–3.0 V密度化与压缩4C/53.0–4.2 V最终电影的形成50开路稳定性检定不同速率和静息时间可使SEI厚度从20纳米到80纳米不等。工程师根据目标应用进行优化。
形成和循环期间的温度温度对SEI特性影响很大：
温度（°C）增长率形态特征稳定性0–10慢非均匀脆弱，裂纹20–30中等（最优）均匀、紧凑稳定40–60快点粗糙、多孔中等燃气/热量>60非常快裂开，厚重不稳定生长率与温度的计算示例：
在25°C时：
每个周期生长20 nm（前三个周期≈ 在
60 °C时：
生长≈每个周期40 nm（前三个周期）。
在接近25°C时形成，理想厚度为30–40 nm;超过40°C时，薄膜会迅速超过60纳米并降解。
对阳极表面进行预处理引导SEI沉积，减少厚度变异。
电解质水含量与杂质水分和杂质会降解SEI：
水（<20 ppm）：反应生成锂氢和氢氟烃，削弱SEI。金属离子（Fe²⁺， Cu²⁺）：催化不良反应，制造热点。有机杂质：会导致不受控制的聚合，薄膜不均匀。杂质对SEI的影响耐受等级H₂OLiOH的形成，HF生成<10 ppm 理想值Fe²⁺/Cu²⁺催化降解<1 ppm有机体薄膜异质性最小过滤严格的电解质干燥和净化保持SEI完整性。
循环速率与排放深度（国防部）低国防部（<50%）：SEI会感受到轻微的压力;厚度变化 2C）:** 非均匀电流分布;局部SEI增厚。国防部（%）平均每周期SEI厚度变化对抵抗的影响20–50<5纳米极简50–805–10 nm中等80–10010–15 nm高工程师建议采用模拟预期国防部的编队协议来预先对SEI进行预处理。
外部压力与烟囱压缩在囊状和棱柱形电池中，堆叠压力影响SEI：
低压（2 MPa）：薄膜压实会挤压有机物，提高阻力。在形成过程中施加1兆帕，可得到厚度为25纳米且均匀性的SEI。
假设：
初始SEI厚度=30纳米
，生长=每100个周期3纳米，25°C
;生命周期周期=500。
总额外生长 = （500/100） × 3 = 15 nm
最终 SEI 厚度≈ 45 nm
稳定的SEI会随着生命增长而适度增长。剩余<50纳米的薄膜保持良好的离子输运和低电阻。
关键因素总结：
电解质成分：盐/溶剂比为1：1 EC/DMC，加上高纯度LiPF₆。添加剂：2% FEC + 1% VC，在密度和灵活性之间取得了平衡。组建协议：多步充电/静止循环，温度为C/10–C/5,20–30°C。温度控制：地层温度为25°C;骑行温度在0–45°C范围内。阳极表面准备：铝铝二氧化铝涂层及受控粗糙度。纯净度：水<10 ppm;金属离子<1 ppm。堆叠压力：编队期间保持约1 MPa。通过掌握这些变量，ViBMS工程师能够创造出理想厚度（20–50纳米）、结构均匀且持久稳定的SEI层。这种控制装置保证电池性能稳定、寿命长且安全性强。
结论SEI是定义锂离子电池性能、安全性和寿命的关键纳米层。通过定制电解质、添加剂和形成协议控制其形成、组成和结构，我们实现了稳定的离子传输、最小的副反应以及强大的热和机械稳定性。在ViBMS，我们凭借SEI优化的深厚专业知识，为无人机、电动汽车和储能系统提供高能耗、长寿命的电池解决方案。欢迎在评论区分享您的见解或问题，并联系我们 [email protected]，探索突破可靠性和性能边界的定制电池设计。
通过控制薄膜的成分和厚度，工程师可以抑制锂的损失。FEC和VC等添加剂增强了SEI的稳定性;它们通过形成均匀且致密的屏障，减少了早期循环中的不可逆容量损失。
邱素芹指出，在电解液中，VC作为关键添加剂，占比通常为1%-5%，是保障锂电池综合性能的核心功能组分。
目前，海科新源已完全掌握VC核心生产工艺，实现技术自主可控，从源头筑牢生产稳定性与自主性根基。依托成熟完善的生产管理体系，公司VC产品纯度可达5N以上，物料单耗同比下降超10%；同时，成功攻克热敏性产品储运易分解的行业痛点，有效提升产品合格率与批次稳定性，能够充分满足高端锂电客户的严苛采购要求。
作为全球少数能同时供应电子级DMC、EMC、DEC、EC、PC五种锂电池碳酸酯溶剂的企业，其产品纯度最高可达99.999%，通过自研工艺实现成本优势与生产灵活性，在宽温域内平衡高介电常数与低粘度，适配动力、3C消费及储能电池等多场景需求。
针对储能电池循环寿命偏短、高低温稳定性不足等行业痛点，公司自主研发VC、FEC等成熟高端功能添加剂，能够在电芯内部形成稳定SEI钝化膜，有效延长储能电池循环使用寿命；布局研发的DTD添加剂、补锂剂、氟代特种溶剂等产品，可适配北方高寒、南方高温等极端工况下的储能项目使用需求，进一步补齐长时储能专用电解液材料的国产化供给能力。
海科新源（301292）与比亚迪等头部动力电池、储能企业达成深度合作，产品经下游电解液厂商进入宁德时代供应链；公司公告签订三年供货协议，每年为比亚迪保底供应电解液溶剂不少于10万吨。
作者声明： 本文转载自第三方，旨在提供资讯参考，并非证券推荐或投资建议。作者对内容的真实性、准确性不承担保证责任。本文不构成任何投资建议或证券推荐。截至发文日，作者与文中提及的标的不存在持仓关系。
