玻璃基板正从显示面板承载基底向半导体先进封装核心材料跃迁。2023年英特尔首推玻璃基板封装路线图，2026年行业共识将其定调为"商业化验证元年"。技术端，TGV玻璃通孔工艺突破成为最大驱动；产能端，台积电CoPoS预计2028H2量产，三星电机年内试产，京东方×康宁板级玻璃基封装载板试验线已通线。2025年全球市场规模约132亿元，半导体玻璃基板细分赛道从2025年2980万美元起步，2029年有望触及2亿美元级。中游TGV精密加工环节壁垒最深，设备端的帝尔激光、工艺端的沃格光电，原片端的彩虹股份分据价值高点。
核心数据：
2025年全球玻璃基板市场规模约132亿元，CAGR 6.67%，2032年达207亿元半导体玻璃基板（乐观情景）：2025年2980万美元 → 2029年2.12亿美元全球FOPLP+玻璃基板封装2024年约6.5亿美元
一、技术解构
1.1 材料属性跃迁
玻璃基板区别于硅基板和有机基板的物理特性，决定了其在先进封装中的不可替代性：
关键结论：CTE与硅芯片匹配消除热应力，介电损耗比硅低2-3个数量级，面板级加工成本仅为硅基的1/8。
1.2 TGV：核心工艺拆解
TGV（Through Glass Via）全流程工艺链决定了玻璃基板的良率与成本：
成孔四路线：
激光诱导刻蚀（主宰路线）：高深宽比、无微裂纹，超快激光+改性+湿法工程化指标：
二、产业链全景
2.1 价值分布
兴业证券研报明确：上游基础配套—中游深加工成品—下游场景放量，核心壁垒集中于中游TGV精密加工。东吴证券补充：非单一材料替代，而是材料/面板/封装/设备四维驱动的生态重构。
三、市场规模与商业化节奏3.1 规模矩阵
3.2 产业化路线图
SKC向Absolics注资53亿元人民币；三星设备采购安装2026年商业化元年（兴业/中泰/东吴共识）；京东方试验线通线，产能1000片/月3.3 近期催化事件
英特尔：CEO陈立武2026年6月将玻璃基板列为三大转型方向之一台积电：郭明錤预测CoPoS 2028H2量产，首批设备供应链评估名单已确认康宁：Glass Bridge光互连组件发布，直连PIC与光纤，靶向CPO数据中心场景SKC/Absolics：约53亿元专项注资，产能扩充信号明确赛德半导体：TGV通孔8-15μm、位置偏差±1μm，工艺精度领先四、企业竞争力矩阵4.1 玻璃原片
硼硅基板8万吨/年；TGV中试线瞄准2026年50万m²；世界首片8.6代OLED玻璃基板下线G8.5+/G10.5代量产，市占70%；咸阳基地8座窑炉，通过京东方/TCL华星认证芯片封装玻璃仍在开发；概念催化三连板，短期业绩兑现存疑4.2 TGV工艺（中游核心）
全球少数量产全制程企业；首条年产10万平米产线；1.6T光模块载板小批量送样；孔径3μm、深宽比150:1携手康宁，板级玻璃基封装载板试验线已通线，产能1000片/月；覆盖封装载板/可折叠玻璃/钙钛矿/光互连四大方向利用2.5代TFT线自主开发FOPLP+TGV；制成FCBGA载板、SLP工程样品4.3 激光设备
晶圆级+面板级双平台覆盖；面板级玻璃通孔设备已出货+出口TGV玻璃基板光刻机具备批量产能（洪田股份孙公司洪镭光学）4.4 电镀化学品
TGV填孔电镀添加剂小批量出货；攻克高深宽比填孔工艺4.5 先进封装
自主开发玻璃基板Fanout封装多年量产经验；掌握微结构/光学/镀膜/通孔/盲孔等多样化加工能力4.6 国际巨头
2023年首发布局，租用夏普LCD工厂作研发中心；CEO陈立武将玻璃基板列为三战略方向试产线建成，郭明錤预测2028H2量产；首批设备供应商名单已确认五、技术路径研判5.1 三轮驱动：显示→封装→光互连
显示阶段：LCD承载/OLED封装/UTG可折叠，厚度30μm级；凯盛8.6代OLED基板已下线封装阶段：FOPLP面积利用率>95%，方形面板多容纳1.64倍芯片，成本节降20-30%。面板级过渡从300mm晶圆可节约66%成本光互连阶段：康宁Glass Bridge登场，直连PIC与光纤。玻璃介电常数低、光学透明，光电一体化集成理想衬底。沃格光电1.6T光模块载板已送样5.2 CoPoS路线：玻璃+ABF共存
郭明錤研判：玻璃不替代ABF薄膜，芯片互连由RDL布线层、玻璃基板内TGV/铜互连、ABF积层共同实现。玻璃与ABF为搭配共存，非零和博弈。
5.3 Mini/Micro LED
玻璃基板凭借平整度与大面积优势，成为Mini/Micro LED背板优选方案。京东方已量产玻璃基Mini LED TV，2027年Mini LED背光出货预期3145万台。
六、竞争格局6.1 国际维度
材料端，康宁/Asahi/SCHOTT供应>2m×2m超薄面板玻璃。设备端，美日德厂商主导激光设备，帝尔激光、德龙激光加速追赶。量产时间线：英特尔2026-2030、台积电2028H2、三星电机2026试产。
6.2 国产替代进程
显示基板已破局：彩虹股份G8.5+市占70%，8座窑炉量产，产品通过京东方/TCL华星认证，综合效率达国际水平TGV半导体基板仍处0到1：沃格光电年产10万平米产线投产，已公告不具备量产能力、未形成营业收入国产替代窗口收窄后加速：受益海外供应链受限，国内替代进程提速6.3 壁垒梯度
超快激光器+精密运动控制+蚀刻液，深宽比>100:1七、投资逻辑与风险7.1 机构共识方向
东吴证券核心逻辑：材料/面板/封装/设备四维驱动，重点关注具备原片配方、TGV加工、金属化填充、RDL布线和客户认证能力的产业链环节。兴业证券：AI算力迭代驱动先进封装变革，玻璃基板2026年迎来景气上行高确定性机会。中泰证券：CPO及6G射频拓展玻璃基板应用边界。东方证券：HDD领域渗透率有望持续提升。
五大配置方向：
TGV全制程：通孔/填孔/RDL全链条（沃格光电）7.2 风险提示
技术兑现节奏偏慢：TGV量产良率、深宽比突破可能不及预期，沃格光电已公告TGV产品不具备量产能力、未形成营收国际巨头加速碾压：英特尔/台积电/三星技术迭代提速，国内厂商面临格局压缩风险概念溢价消化不足：板块估值显著拉升，若业绩落地滞后，回调压力不减下游需求波动：AI资本开支节奏与消费电子景气度影响玻璃基板需求释放供应链管制风险：半导体设备与材料领域的出口管制政策存不确定性，设备采购与技术引进路径可能受阻Mini/Micro LED量产不及预期：玻璃基板在新型显示领域的需求兑现存在不确定性八、图表图1：产业链全景

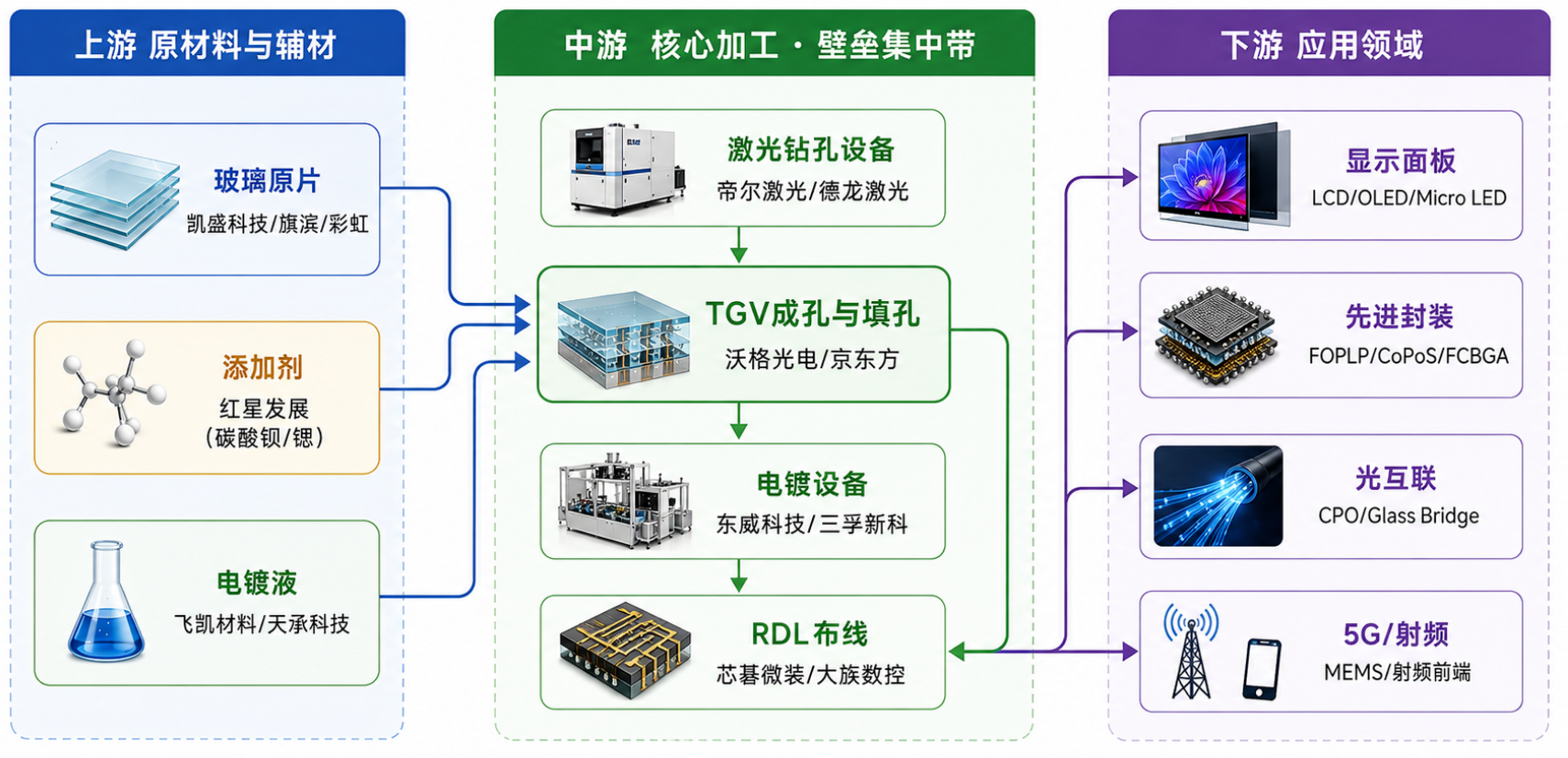

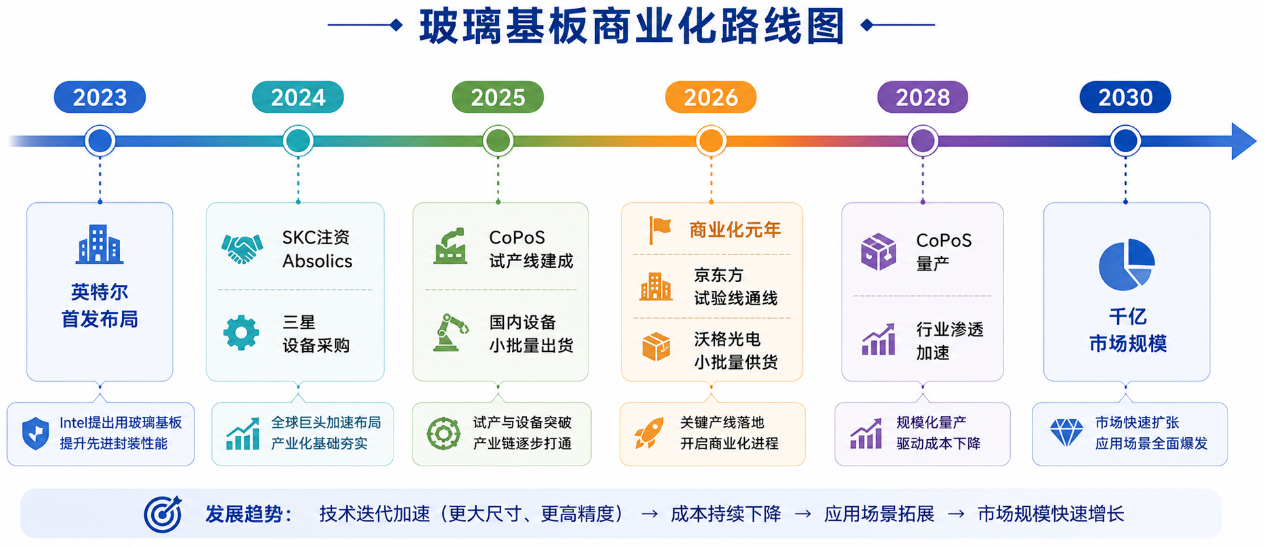

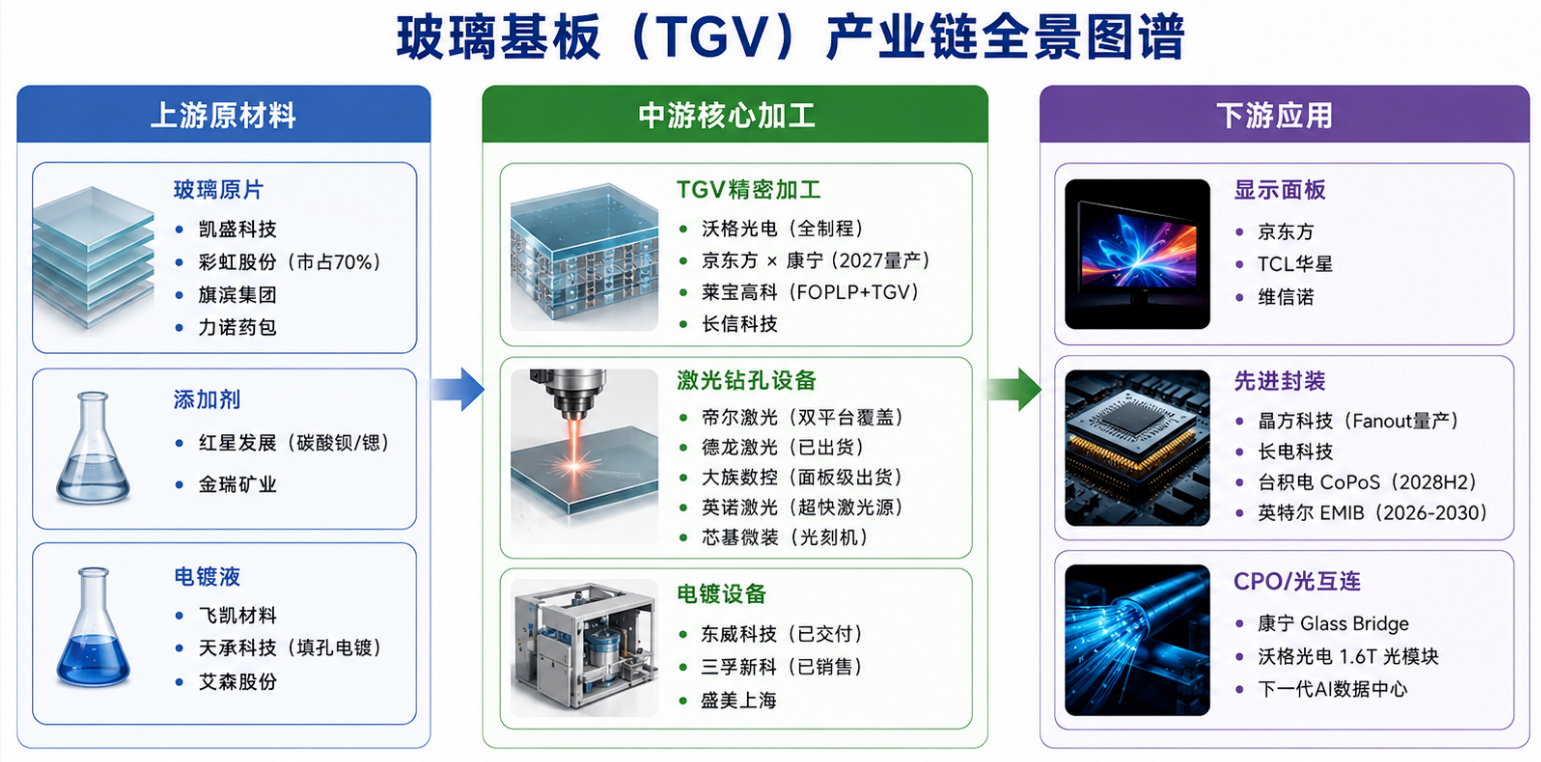

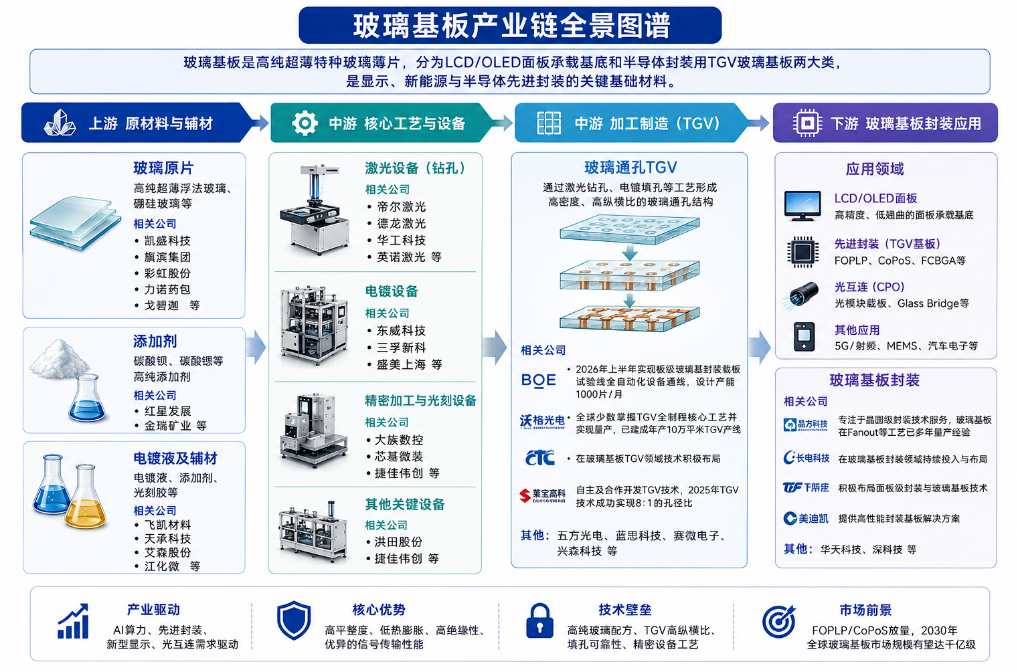

图2：商业化路线图

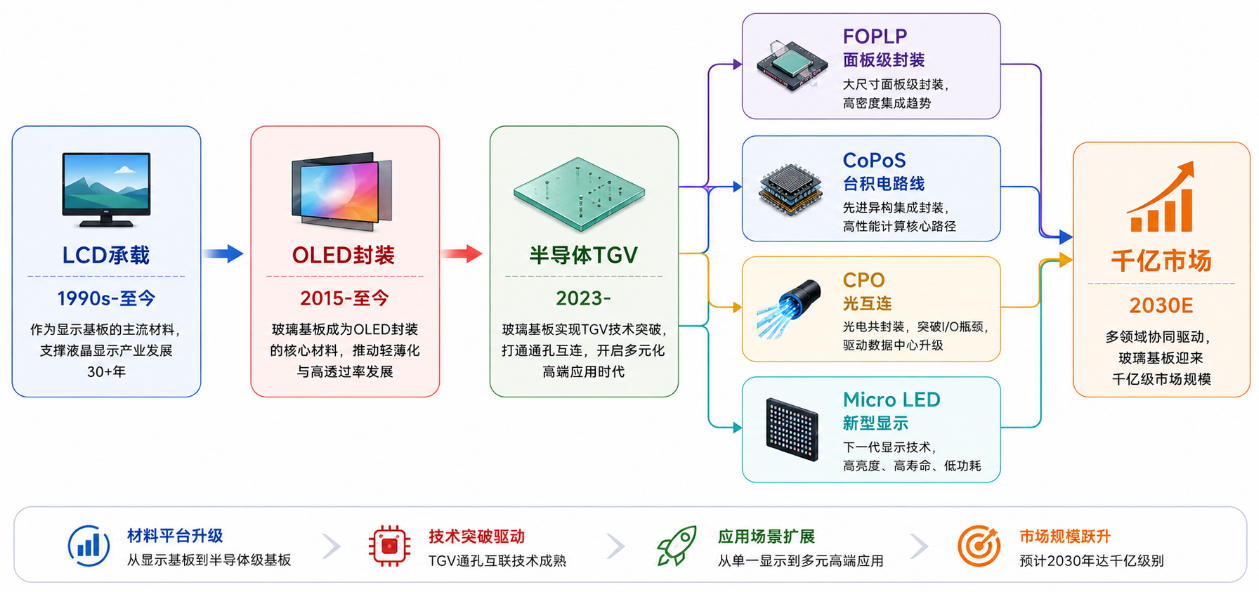

图3：技术演进路径

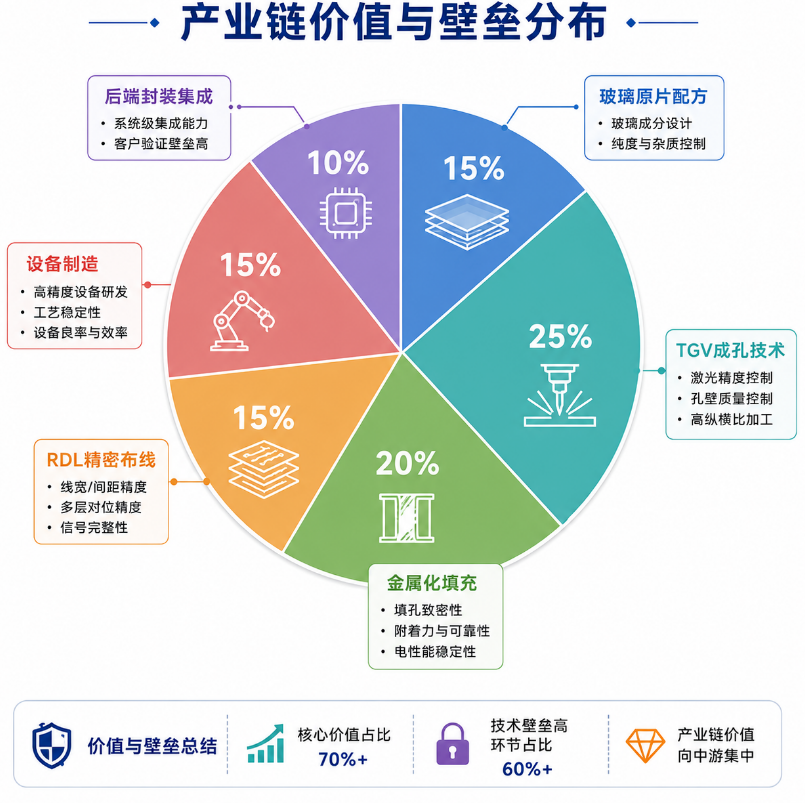

图4：壁垒分布

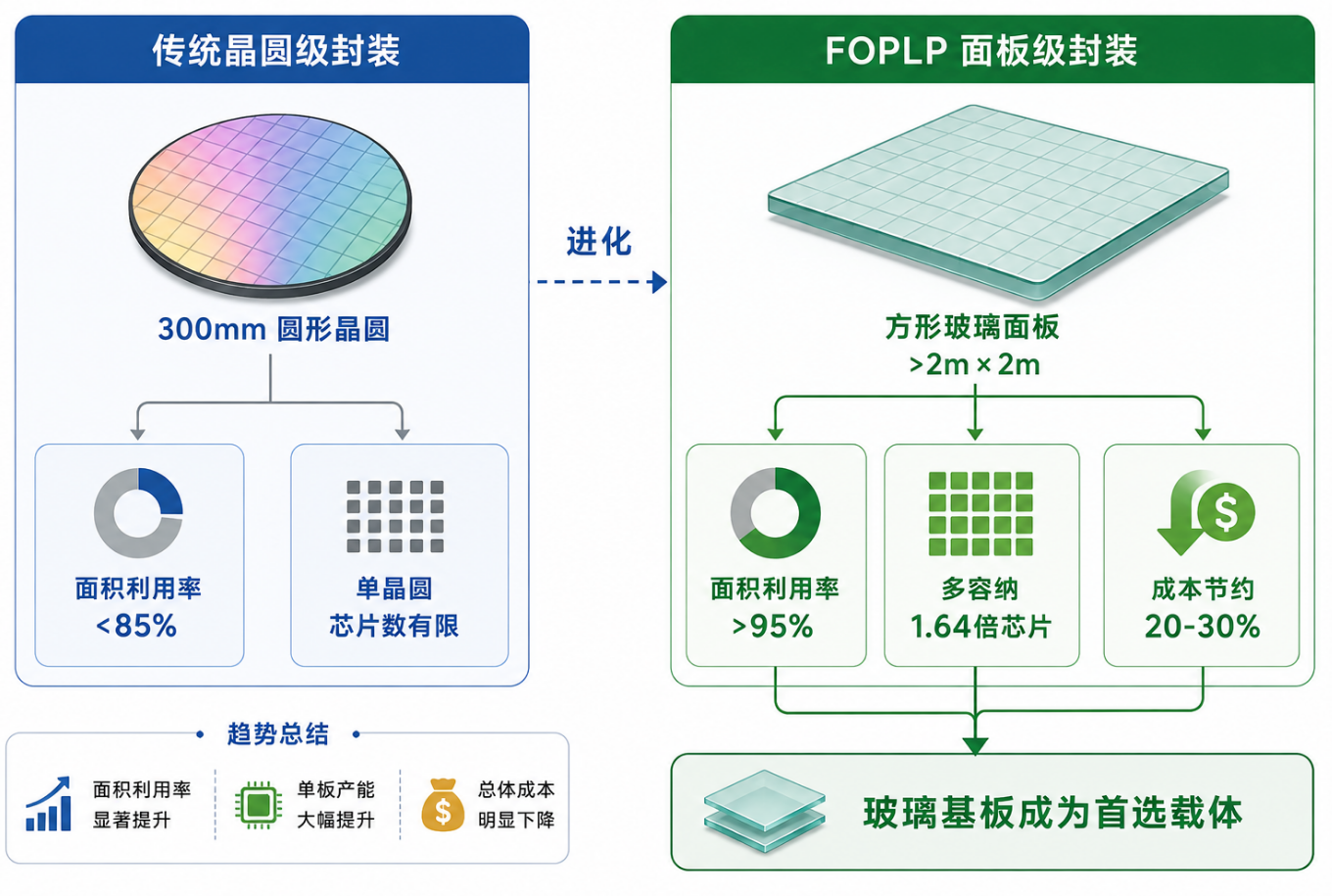

图5：FOPLP vs 晶圆级封装
