近日，英特尔正式出货全球首款搭载玻璃芯基板的商用Xeon 6+处理器，几乎同一时间，台积电公开确认CoPoS玻璃中介层试产线建成，两大全球半导体巨头几乎同步官宣技术落地，直接将玻璃基板从实验室概念推向了产业化前夜。叠加SKC百亿级资金投向Absolix玻璃基板、全球8家头部券商集中发布深度研报，原本冷门的先进封装赛道，一夜之间成为AI算力产业链下一个确定性极高的新主线。这一轮玻璃基板概念股的行情，绝非短期题材炒作，而是AI芯片性能突破物理天花板的刚性需求驱动，是一场覆盖材料、设备、加工、封测全链条的“换基”产业革命。一、底层逻辑：玻璃替代不是“加分项”，是AI大芯片的“必选项”
很多投资者会把玻璃基板当成ABF有机载板的简单升级替代品，但它的本质是拆除了当前大芯片封装的物理之墙。当前主流的ABF有机基板，和硅芯片之间存在6倍以上的热膨胀系数差，芯片尺寸越大、堆叠的HBM显存越多，长期工作下的胀缩错位就越容易导致焊点开裂、信号失效，这已经成为3nm以下大尺寸AI芯片继续扩容的不可逾越的物理天花板。 而玻璃的热膨胀系数仅为3.3ppm/℃，几乎和硅芯片完全同步胀缩，除此之外它还拥有三项有机材料完全无法比拟的核心优势：高频信号损耗极低，完全可以支撑1.6T甚至3.2T的超高速信号传输；表面平整度达到纳米级，能够满足微米级的超高密度布线需求；310×310mm的矩形面板面积利用率高达95%，是12英寸圆形晶圆的两倍以上，单块面板的产出效率直接翻倍。 当AI芯片的尺寸越做越大、HBM堆叠层数越来越高，有机基板已经完全无法承载这种需求，玻璃替代不再是“选一个更好的材料”，而是“想要把芯片往大了做，没有其他选择”。这种刚性需求，直接打开了玻璃基板长达5年以上的产业渗透周期。

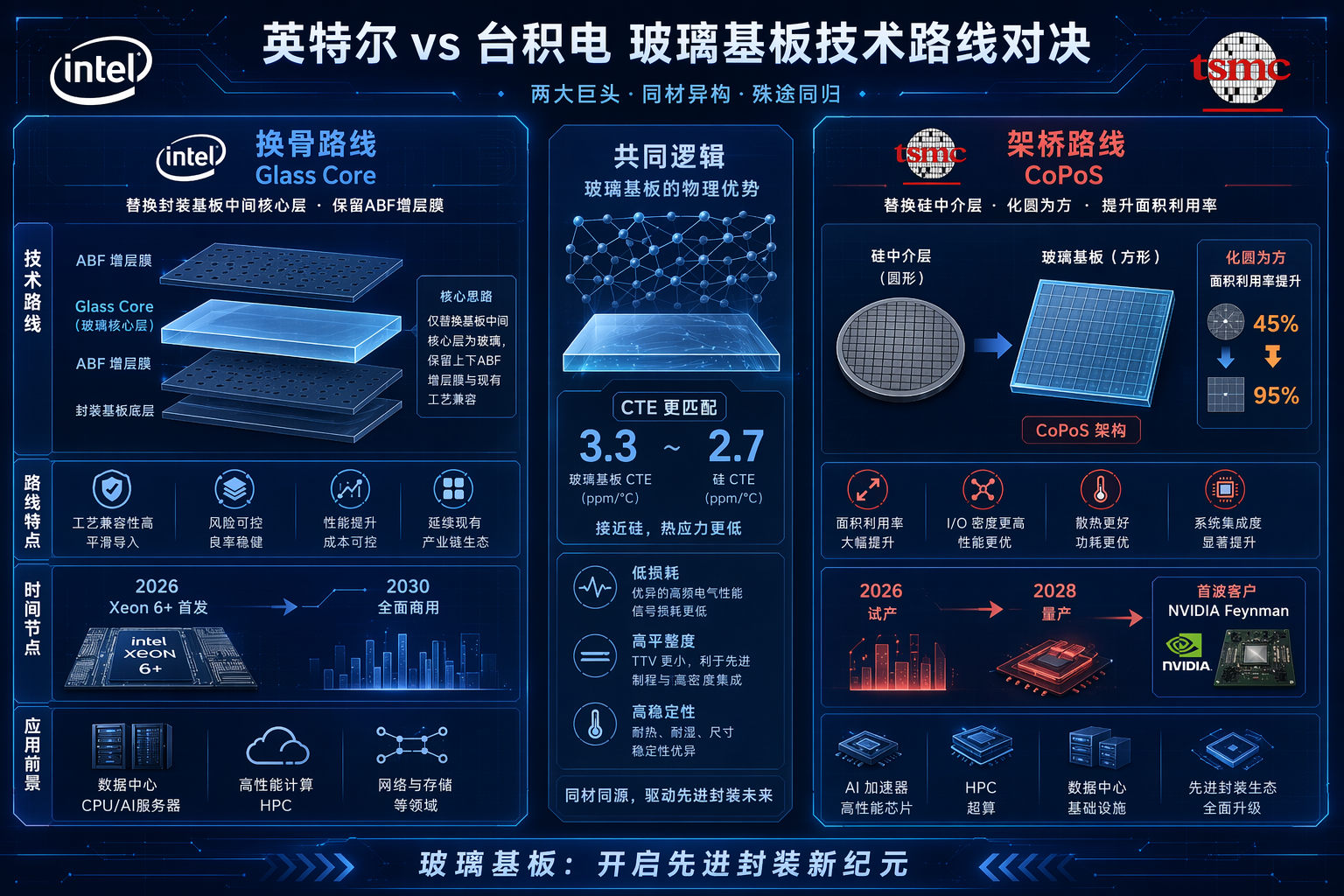

当前全球半导体行业并行推进两条完全不同的玻璃基板技术路线，二者并非竞争关系，而是分别解决封装不同环节的物理极限问题，共同打开了玻璃基板的全场景应用空间。 英特尔主导的“换骨”路线，用玻璃替换封装基板的中间核心层，上下两层依然保留成熟的ABF增层膜，技术落地门槛更低，目前已经实现商用出货，计划在2030年完成全面商用，直接覆盖服务器CPU、高端AI加速芯片的主流封装场景。 台积电主导的“架桥”路线，用矩形玻璃面板替代传统的硅中介层，直接把中介层的面积利用率从硅晶圆的45%提升到95%，大幅降低超大尺寸芯片的制造成本，目前已经建成试产线，计划2028年下半年正式量产，英伟达下一代Feynman AI芯片将成为首批搭载该技术的旗舰产品。 除此之外，玻璃基板还是光电共封装（CPO）的最佳载体，康宁也在近日推出的Glass Bridge光互连组件，单块基板就可以封装16个6.4Tbit/s光模块，让光信号直接在封装内部完成互通，彻底解决了传统铜线传输的带宽瓶颈，这是硅和有机材料永远无法实现的优势。

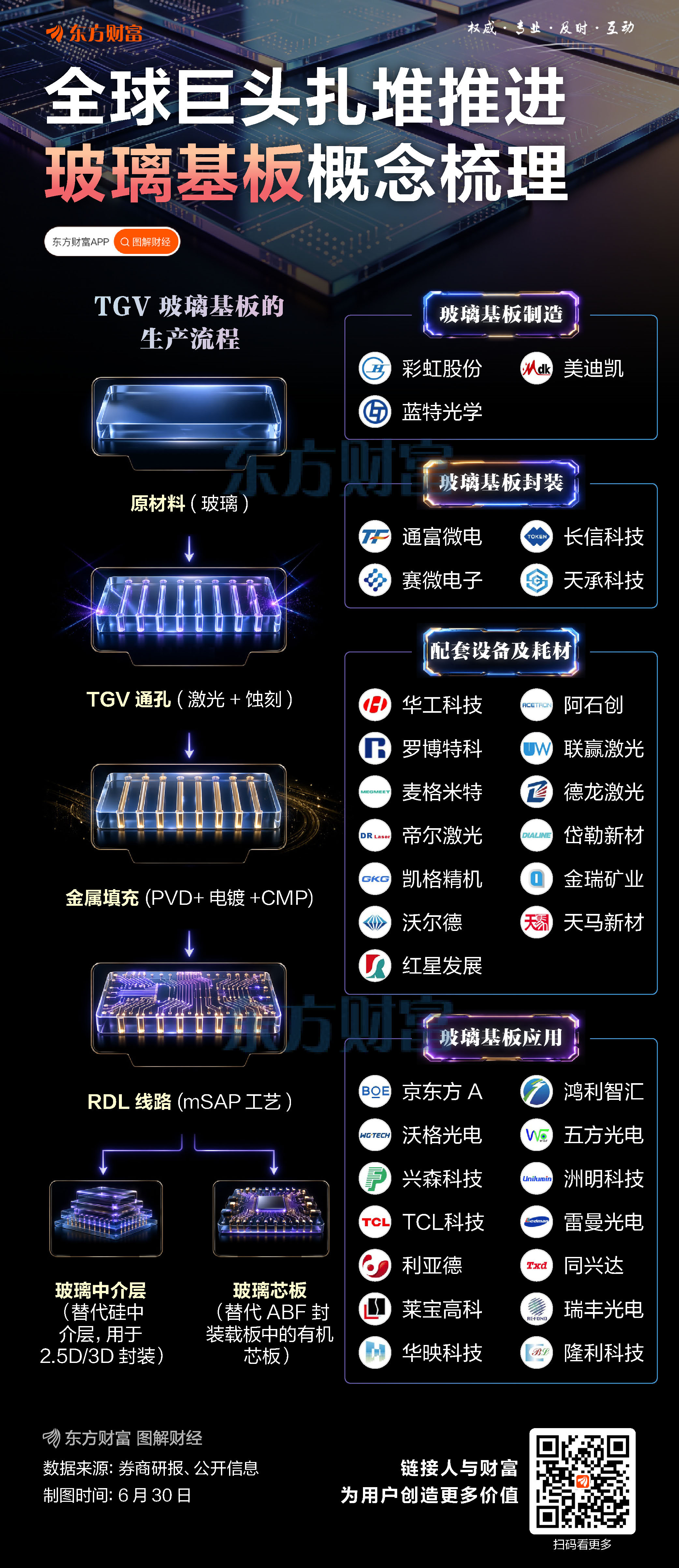

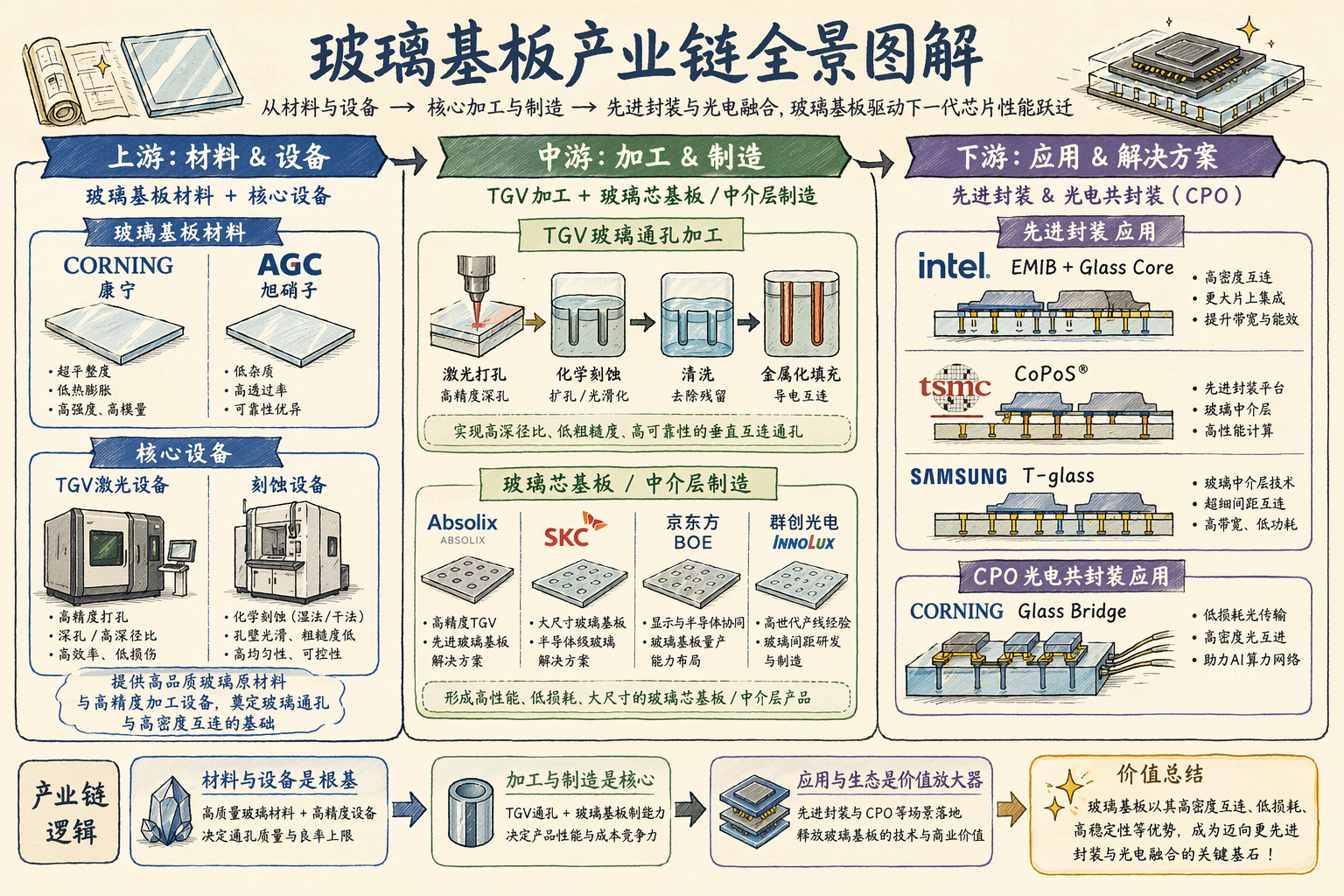

玻璃基板的产业化已经进入量产验证冲刺期，全产业链不同环节的标的，分别占据了不同的产业卡位，业绩兑现的节奏和弹性也有着清晰的分层。 供应链锁定环节，京东方与康宁签署三年合作备忘录，正式切入玻璃基板供应链，依托自身全球第一的面板制造规模经验，快速推进玻璃基板的初始量产，是国内少数直接绑定全球玻璃材料龙头的标的，产业卡位优势显著。 规模壁垒环节，国内厂商在TGV玻璃通孔领域已经积累了深厚的量产经验，部分企业的TGV产能做到国内第一，提前完成了良率爬坡和工艺积累，在行业大规模扩产阶段将直接享受订单红利，占据国内加工环节的核心份额。 缺口直达环节，激光诱导刻蚀设备（LIDE）是TGV工艺的核心瓶颈设备，国内核心供应商的相关设备市占率处于行业领先位置，在全行业产线集中建设的阶段，设备厂商将最先拿到确定性订单，成为产业链最先兑现业绩的环节。 先进封装环节，全球排名前三的封测龙头，已经提前完成玻璃基板封装的技术储备，随着玻璃基板量产落地，将直接承接全球头部芯片厂商的封装订单，是技术升级过程中确定性最高的受益标的。 除此之外，上游的特种玻璃材料、刻蚀液、导电种子层材料，下游的光电共封装配套厂商，都将在这一轮产业浪潮中获得明确的成长机会，SKC募资万亿韩元投向Absolix玻璃基板的行业事件，也将进一步带动国内产业链的技术升级节奏。

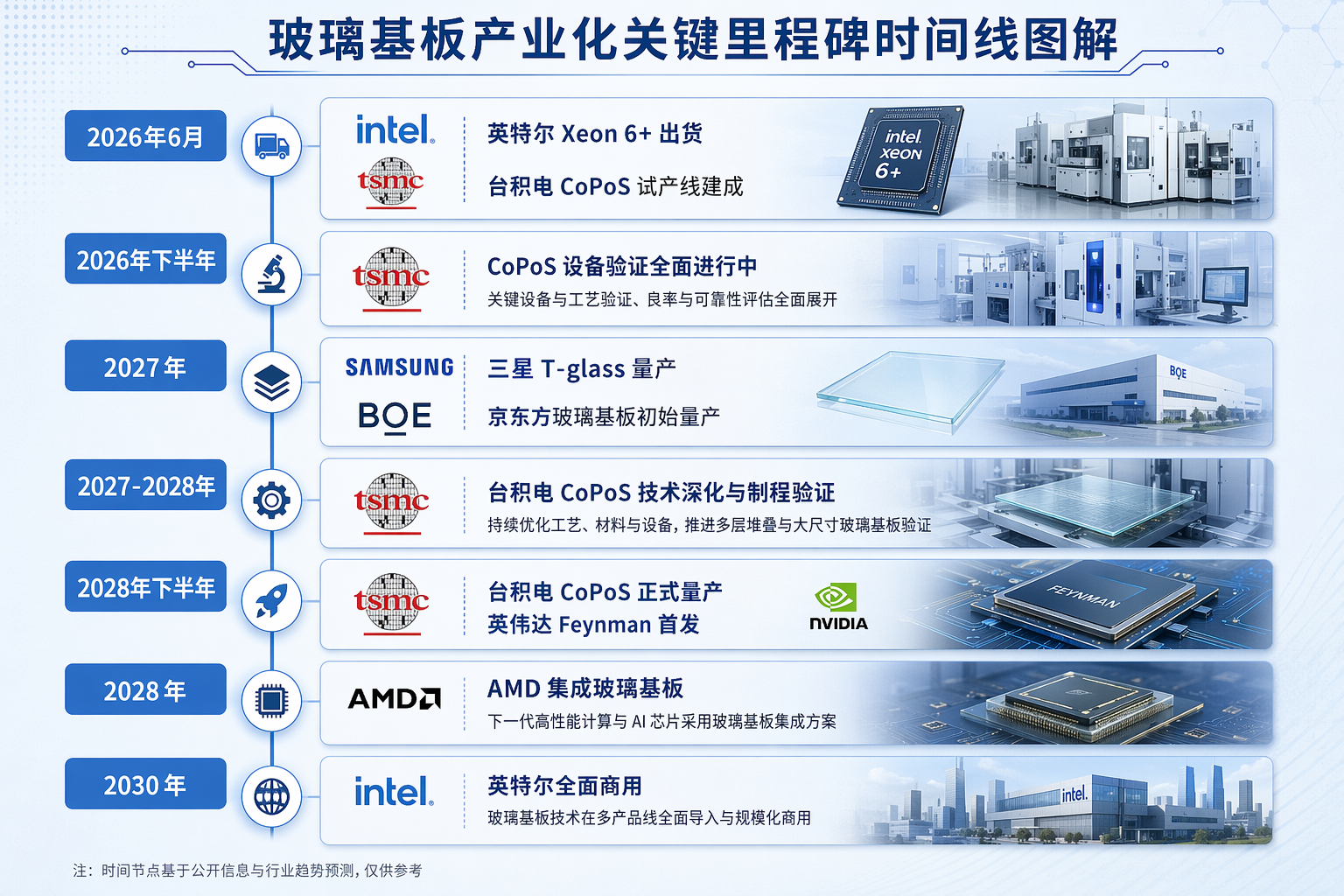

当前全球玻璃基板的量产时间轴正在快速收敛，不同的技术突破进度，将直接决定行业的行情节奏。 乐观情景下，TGV高深宽比无空洞填充技术在2026年底提前突破，良率快速达标，整个行业的量产时间直接前移到2027年，苹果Baltra AI服务器拉动需求侧验证，英伟达、AMD、谷歌、AWS等头部客户同步下单，行业产能供不应求，直接带动产业链进入第一波高速扩产周期。 基准情景下，TGV良率在2027年前顺利达标，2028年台积电CoPoS按计划正式量产，玻璃基板率先从AI芯片和服务器CPU领域开始渗透，设备供应商最先确认订单，随后载板加工环节次第放量，行业按照既定节奏稳步推进。 悲观情景下，TGV核心工程难题迟迟无法突破，全行业量产时间表推迟到2030年之后，玻璃基板仅能在中低端板级封装场景小范围应用，高端AI芯片的替代进度大幅延后。 从当前的产业进展来看，基准情景是概率最高的主线，设备环节将在2026-2027年率先兑现订单，加工环节在2027-2028年进入产能释放期，封测和光电共封装环节将在2028年之后迎来大规模需求。
当前玻璃基板产业依然面临四大核心工程风险：高深宽比1:50的无空洞铜填充尚未完全突破，大板级玻璃加工的机械可靠性仍待验证，刻蚀液、种子层等配套材料链的成熟度不足，中低端消费电子场景的成本竞争力尚未得到验证，任何一个环节的进度不及预期，都可能推迟行业的量产节奏。 但从长期产业维度来看，玻璃基板带来的不是芯片性能提升10%的小改良，它直接抬高了大芯片的物理天花板，让光模块可以直接长在芯片内部，彻底改写了先进封装的物料清单，打开了一个全新的千亿级市场。过去ABF载板的全球市场规模已经达到67亿美元，玻璃基板的长期市场空间将是ABF载板的数倍。 本质上，这一轮玻璃基板概念股的投资逻辑，赌的不是一个短期的题材热点，而是AI算力产业继续高速迭代的必然方向。当全球头部芯片厂商已经累计投入超10亿美元推进技术落地，这条“换基”的产业革命之路已经不可逆转。最终能在这一轮行情中走得最远的，永远是那些真正掌握TGV核心工艺、绑定头部半导体客户、率先实现量产交付的企业，它们将彻底打开先进封装行业的全新成长空间。注：以上内容来自网络，未经核实，不构成任何投资建议，请谨慎参考！如有侵权，请私信联系删除！欢迎各位老师点赞、评论、转发，谢谢！㊗️各位老师发大财、股市长虹！
