锐少事件洞察｜麒麟9030一项指标“反超”Intel 18A，真相到底是什么？

昨晚，全球半导体拆解权威机构 SemiAnalysis的一条推文火了。他们把华为最新的麒麟9030芯片切开，放到电子显微镜下观察，得到一个让不少人惊呼的结论：

“麒麟9030的最小金属间距（M0 pitch）只有32.5nm，比Intel最新18A工艺 Panther Lake 上的36nm还要小约10%。”

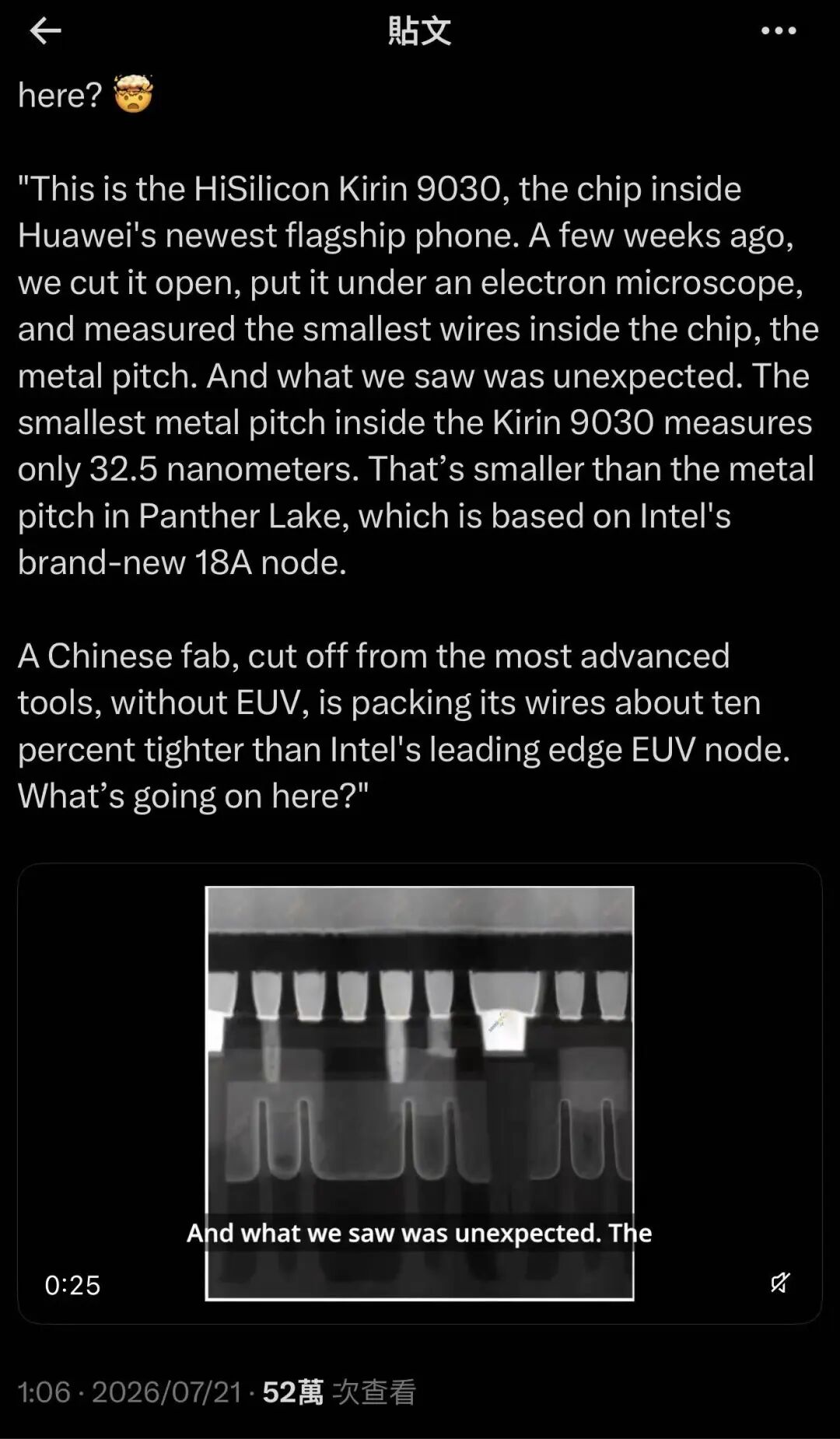

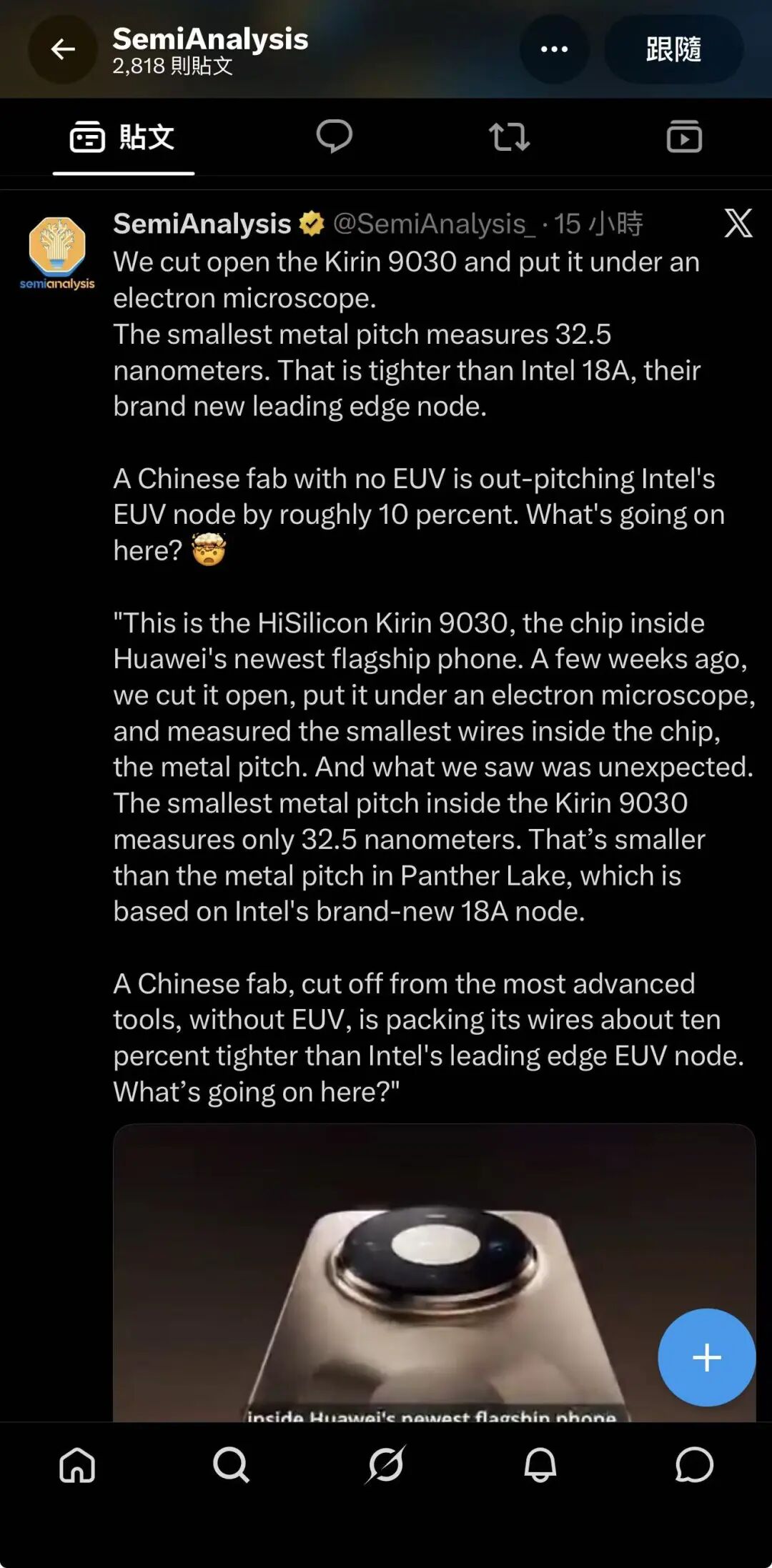

🔗 来源：SemiAnalysis 官方 X 账号，7月21日📎 原始推文截图见上方

更刺激的是后半句：“一家没有EUV光刻机的中国晶圆厂，在单一指标上跑赢了Intel最先进的EUV节点。”

消息一出，社交平台又炸锅了。有人高呼“中国半导体反超Intel”，也有人冷笑“又一个精神胜利”。

今天这篇文章，我想把这件事拆开，告诉各位三个问题：

SemiAnalysis 是半导体行业非常有影响力的分析机构，最近他们在俄勒冈州开设了专门的芯片反向工程实验室 STEEL。这次拆解的对象是搭载在华为 Mate 80 Pro 上的 麒麟9030，由中芯国际（SMIC）N+3工艺代工。

他们最核心的发现如下：

最小金属间距（M0 pitch）：32.5nm

晶体管密度：约 1.13亿个/mm²

大核频率：2.75GHz（Taishan Prime）

制造工艺：DUV多重曝光，无EUV

作为对比，当前全球主要先进节点的数据是这样的：

SMIC N+3（麒麟9030）：M0 pitch 32.5nm，晶体管密度 1.13亿/mm²

Intel 18A（Panther Lake）：M0 pitch 36nm，晶体管密度约 2.38亿/mm²

台积电 N6：晶体管密度约 1.08亿/mm²

台积电 N3P：晶体管密度约 2.24亿/mm²

台积电 N2：晶体管密度约 3.13亿/mm²

看明白了吗？麒麟9030的M0 pitch确实比Intel 18A更密，但晶体管密度只有Intel 18A的一半左右，整体水平大致相当于台积电2021年量产的N6节点。

这里需要先科普一个概念：M0 pitch 只是芯片最底层局部互联层的金属间距，相当于摩天大楼地基管线的密集程度。但一颗现代手机SoC，从M0到M13可能有十几层金属，每一层的作用和密度都不同。

只拿M0 pitch来对比两颗芯片的制程先进程度，就像比较两辆车的最高时速来判定谁更好——油耗、操控、安全性、可靠性全被忽略了。

而且，Intel 18A的M0 pitch之所以做得“宽松”一点，背后是有原因的：

所以，Intel不是做不到更小的M0 pitch，而是主动选择了另一种取舍。这就好比一个运动员为了长跑选择了更稳的配速，而不是一上来就冲刺百米。

SemiAnalysis的原话其实也很克制：

“A Chinese fab with no EUV is out-pitching Intel's EUV node by roughly 10 percent. What's going on here?”

注意，他们说的是“out-pitching”（金属间距更小），而不是“out-performing”（整体性能更强），更不是“out-scaling”（制程更先进）。这是一个非常具体的工艺指标，而不是整体制程领先的宣言。

这件事真正让我感到震撼的，不是“反超Intel”这个标题党，而是另一个事实：中芯国际在没有EUV光刻机的情况下，把DUV多重曝光技术几乎压榨到了物理极限。

大家都知道，EUV光刻机是制造7nm以下先进芯片的“标配”，而目前ASML最先进的EUV设备对中国大陆禁运。中芯国际能做的，就是用 older 的DUV设备，通过多次曝光（multi-patterning）来实现更小的特征尺寸。

这条路有多难？

所以SemiAnalysis的结论其实非常客观：麒麟9030是中国工程师在极端约束下的一次“绕道突围”，而不是在主流赛道上实现了领先。

面对制程追赶的物理天花板，华为给出的解决方案是——不跟你在单一维度上硬拼，而是换一条赛道。

今年5月，华为在ISCAS 2026会议上提出了 τ定律（韬定律），核心思想是用“时间缩微”替代“几何缩微”。简单说，就是通过系统级优化、多芯片协同、先进封装和3D堆叠，把平面晶体管的密度劣势，用立体化和系统化的方式补回来。

其中的关键技术叫 “逻辑折叠”（LogicFolding），通过混合键合、背面布线、超高密度垂直互联，把原本平铺的电路做成立体分层，不增加封装尺寸的前提下提升有效晶体管密度。

华为的说法是：到2031年，基于τ定律的高端芯片，系统级晶体管密度将达到1.4nm制程的等效水平。这里的“等效”很重要——它不是物理制程真的到了1.4nm，而是通过系统优化实现了相近的性能。

这个思路对不对？我认为方向是对的。摩尔定律本来就已经逼近物理和经济双重极限，全球都在探索Chiplet、3D封装、先进互联这些新范式。华为的特殊之处在于，它是在被逼到墙角的情况下，提前all in了这条路线。

最后回到大家最关心的问题：这件事对A股半导体板块有什么影响？

毫无疑问，这种“境外权威机构认证”的消息，会强化市场对国产半导体韧性的信心。尤其是当前中美科技博弈的大背景下，任何中国芯片的突破都会被放大解读。

但我要提醒一句：情绪是情绪，业绩是业绩。麒麟9030的进步，不直接等于某家上市公司二季度业绩会暴增。炒情绪可以，别把自己炒成价值投资者。

从 SemiAnalysis 的拆解细节看，以下环节是国产突破的关键支撑，也更容易映射到A股投资逻辑：

我最担心的一种情况是：市场把M0 pitch这一个指标，包装成“中国芯片全面反超Intel”，然后情绪高潮之后又是一地鸡毛。

SemiAnalysis 的报告本身很专业，但社交媒体的传播往往会失真。作为投资者，我们要清醒认识到：

麒麟9030的32.5nm M0 pitch，是中国半导体在被封锁环境下的局部工艺亮点，不是整体制程领先；它证明了国产供应链的韧性，但不能被解读为“弯道超车”已经完成。

对投资来说，这件事最大的价值是强化了国产替代的长期叙事，但短期不要追涨杀跌，重点关注真正有技术壁垒、能兑现业绩的设备和先进封装环节。

最后想说一句：在半导体这种长周期、重资本、高壁垒的行业里，最可怕的从来不是“落后”，而是“盲目自满”。

承认差距，才能追赶；看清真相，才能赚钱。

（本文观点不构成投资建议，市场有风险，投资需谨慎。）
