华为 “韬定律” 刷屏全网：用3D堆叠和逻辑折叠替代摩尔定律，把芯片性能再拉10倍。但没人敢回避的现实是：算力涨10倍，芯片局部热密度直接飙到500-800W/cm²（行业预测峰值），传统铜铝散热已经摸到了物理天花板。还有黄仁勋在GTC 2026上直接摊牌：“风冷时代彻底结束了，AI 超算只有液冷 + 金刚石”。英伟达Rubin GPU今年Q3量产，全面标配金刚石散热；华为昇腾高端型号已批量采用金刚石热沉片。一夜之间，这个曾经只存在于实验室的材料，成了全球AI算力的生死线。

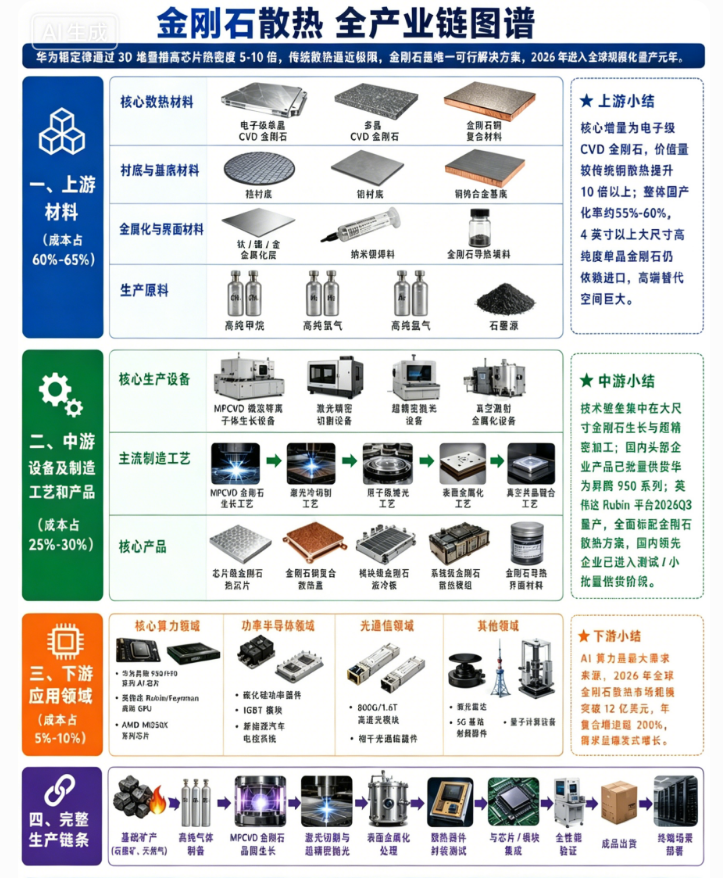

接下来我把金刚石散热从矿产到终端的全链条拆解成了一张图，建议收藏保存：
别被 “中国金刚石产能95%” 的说法忽悠了。我们的优势只在最底端的工业磨料金刚石，高端半导体级散热金刚石，还有三个绕不开的坎。
1. 99%的金刚石，都用不了在芯片上
我们日常说的 “人造金刚石”，90%以上是工业级磨料，价格几块钱一克拉，用来切玻璃、磨钻头。但能给芯片散热的，必须是电子级CVD金刚石 ——纯度6N级（99.9999%），缺陷率低于百万分之一，热导率超2000W/(m・K)，是铜的5倍。更致命的是尺寸壁垒：现在主流需求是4英寸晶圆，未来两年要冲6-8英寸。国内能稳定量产4英寸多晶的企业屈指可数，6英寸单晶还在实验室验证阶段，大尺寸高纯度单晶几乎全靠进口。一块8英寸金刚石热沉片，价格能卖到上万元，是传统铜散热的20倍。
2. 设备卡脖子，比材料本身更致命生产CVD金刚石的核心设备是MPCVD微波等离子体生长炉。一台进口高端设备要上千万，而且受出口管制。国内虽然能做整机，但高功率微波源、高精度真空腔体等核心部件进口依赖度超 60%。而且这东西不是买回来就能用：生长一片4英寸金刚石晶圆需要7-14天，全程要精确控制温度、气压和气体比例，良率只有60%左右。稍微有一点偏差，整炉产品就直接报废。这也是为什么现在产能这么紧张，不是不想扩，是真的扩不动。
3. 认证周期长，不是有产能就能进供应链半导体行业的供应链认证，从来都是以年为单位。一颗小小的金刚石热沉片，要经过上千次高低温循环、长期老化测试、可靠性验证，没有1-2年根本进不了头部客户的BOM。现在英伟达、华为的核心产能早就被头部供应商锁定，新玩家想挤进去，至少要等到2027年以后。这也是为什么这波行情不是普涨，只有真正掌握核心技术、提前完成客户验证的企业才能吃到红利。
最后说几句真心话1、金刚石散热不是炒概念，是已经落地的刚需。华为、英伟达都已批量应用，2026 年全球市场规模预计8-12亿美元，同比增长15-23倍，是今年AI赛道确定性最高的细分方向之一。
2、中国有工业金刚石的庞大基础，但高端化还有很长的路要走。真正的壁垒在大尺寸CVD金刚石生长和原子级抛光技术，而不是低端磨料产能。
3、不要被短期炒作带偏。这个行业的产能爬坡很慢，需求爆发会持续3-5年，是典型的长坡厚雪赛道，不是一夜暴富的游戏。
