算力突围战：玻璃基板——AI芯片的“续命丹”与百亿设备红利
核心提示： 当一块12英寸晶圆只能切出4颗AI芯片时，台积电选择了玻璃。这不仅是材料的更替，更是对摩尔定律的暴力延续。
一、 至暗时刻：被“烤弯”的算力天花板
AI芯片的军备竞赛，正把传统封装逼入绝境。
随着英伟达Rubin GPU的光罩尺寸触及5.5倍物理极限，一块昂贵的12英寸硅晶圆，如今仅能切出4到7颗芯片。这不仅是面积的巨大浪费，更是成本的失控。
更致命的是热。AI算力爆发带来的高热量，让传统的有机基板（ABF）在高温下发生翘曲变形。芯片跑得越快，基板弯得越厉害，信号传输直接瘫痪。
行业共识已然形成：硅基已老，玻璃当立。
二、 为什么是玻璃？三大降维打击

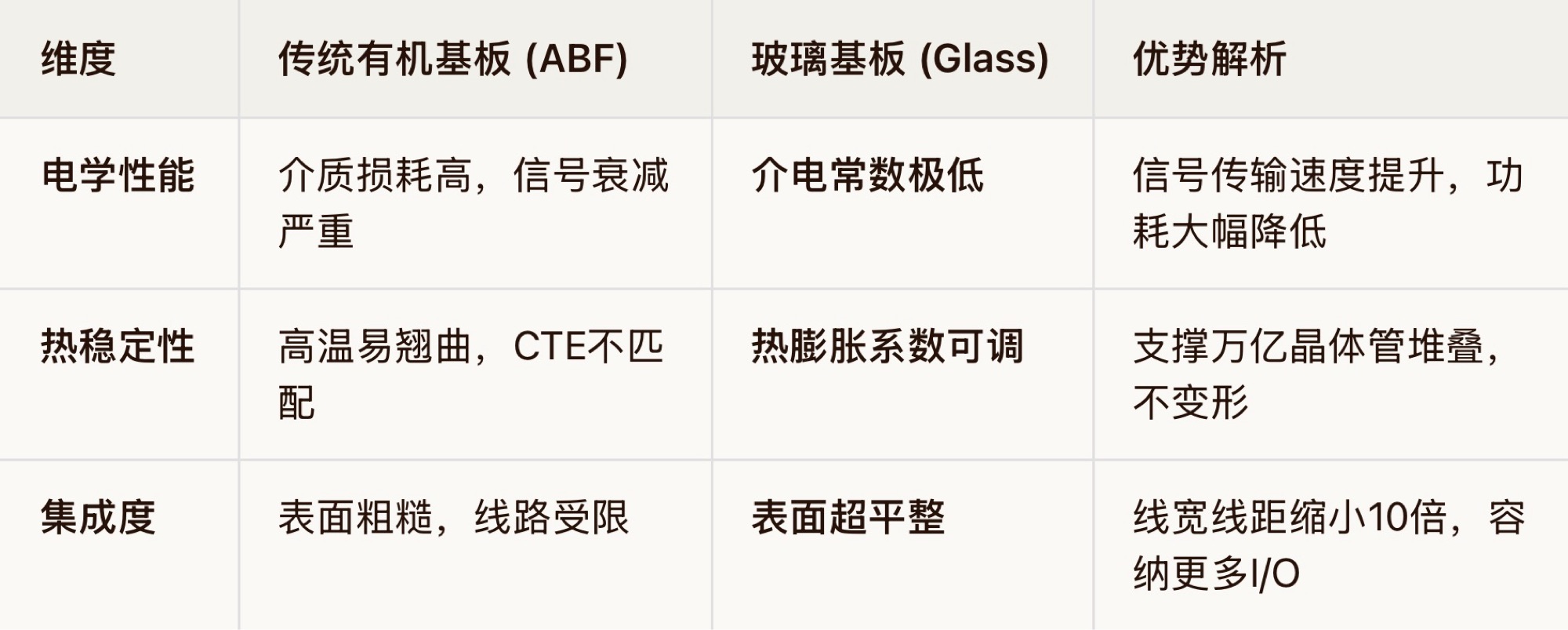

玻璃基板并非新鲜事物，但在先进封装领域，它展现了碾压级的优势：
更重要的是，大尺寸面板级封装（Panel-Level） 成为可能。510×515mm的玻璃面板面积是传统晶圆的4倍以上，这意味着单批次产量暴增，单位成本骤降。
三、 巨头博弈：2026，决战黎明前
这场千亿赛道的发令枪已经打响，大厂们的卡位战异常激烈：
英特尔（急先锋）： 最早押注，首款玻璃基板服务器芯片锁定2026年量产，直指万亿晶体管。
苹果（隐形杀手）： 正为其AI服务器芯片测试玻璃基板，甚至跳过代工，直接对接三星电机。
三星（全产业链）： 电子与电机双线作战，一边测试HBM4散热，一边拉拢住友化学建厂，目标2027年量产。
中国军团：
京东方：凭借面板底蕴跨界，2026年后量产。
沃格光电/云天半导体：已建成产线或小批量供货，跑在最前面。

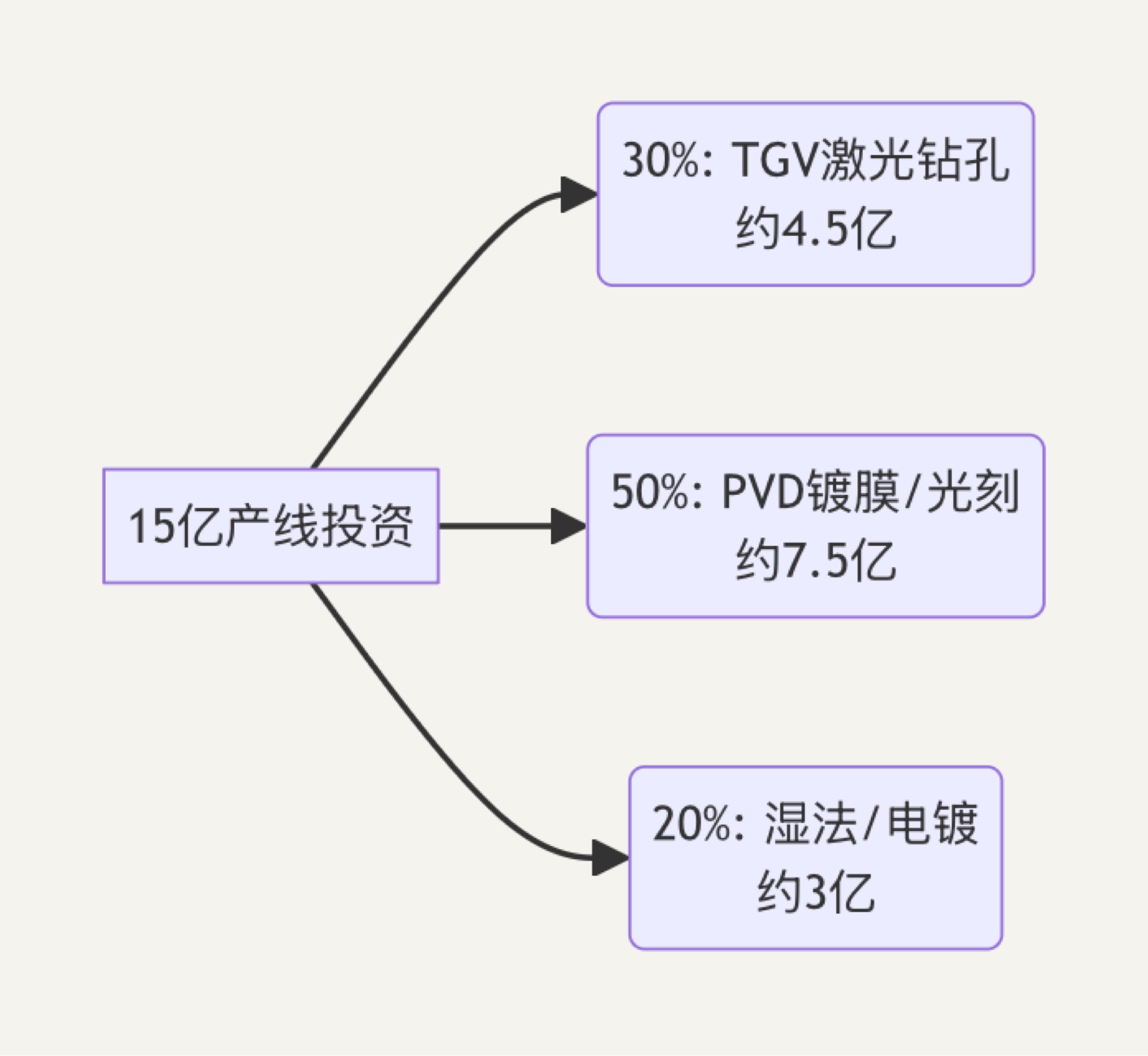

四、 钱去哪了？15亿产线的设备密码
一条标准玻璃基板产线，总投资约13-15亿元。对于投资者而言，设备才是确定性最高的“卖铲人”。
💰 资金流向图
1. 工艺最难：TGV激光钻孔（30%）
要在硬脆的玻璃上打出成千上万个无裂纹微孔，机械钻不行，必须用飞秒激光诱导+化学刻蚀。
核心标的： 帝尔激光（已交付）、大族激光（认证中）、德龙激光。
2. 价值最高：PVD镀膜与光刻（50%）
玻璃太滑，金属粘不住。必须用磁控溅射先镀钛/钽粘合层，再做光刻。
核心标的： 汇成真空（深孔沉积）、洪田股份（直写光刻设备已获订单）、芯碁微装。
3. 良率关键：填孔电镀（20%）
要把微米级的孔洞用电铜填满，不能有气泡。
核心标的： 捷佳伟创（清洗+电镀设备出货）、东威科技。

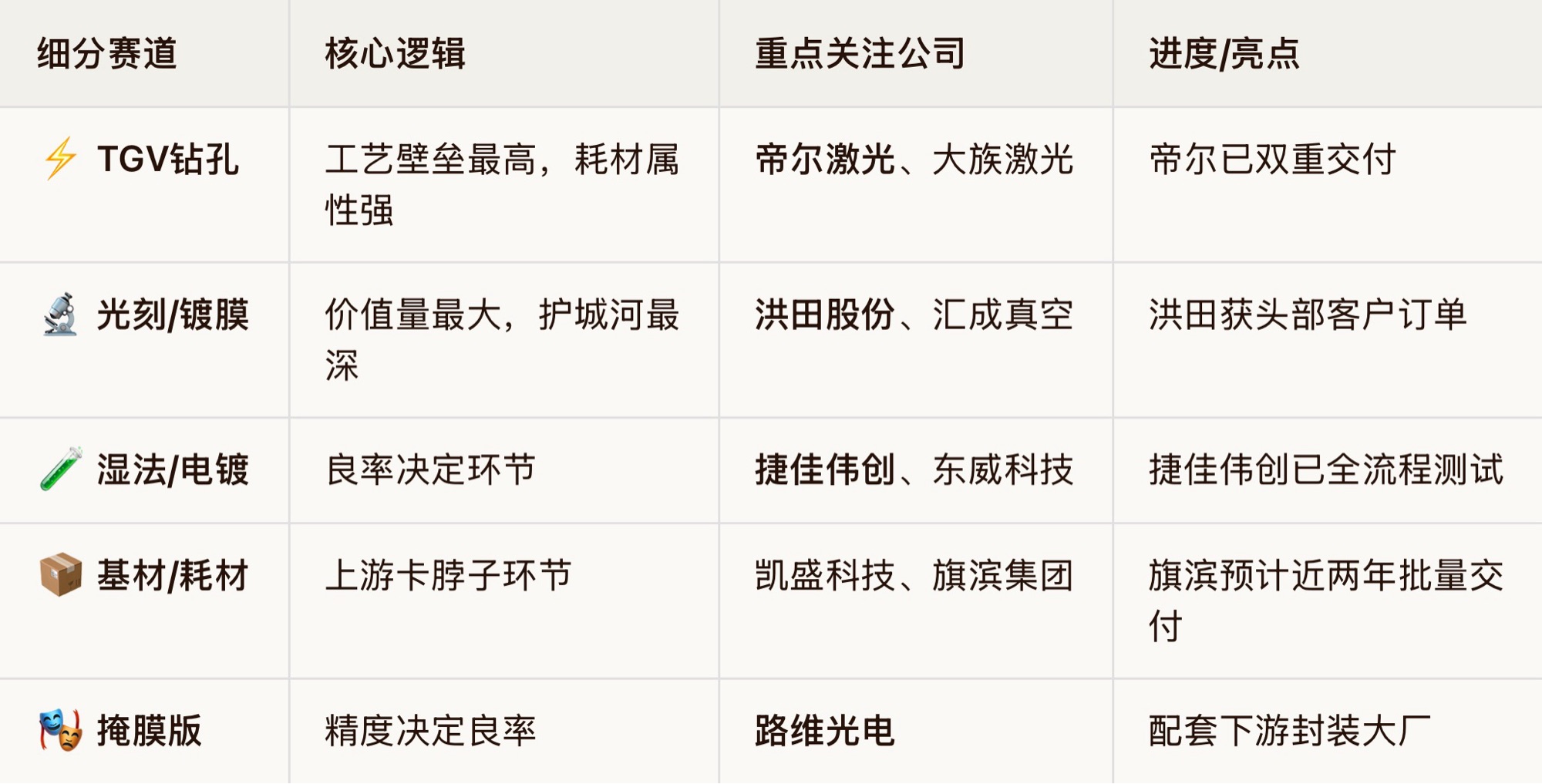

五、 产业链核心公司图谱
为了方便查阅，我将最具爆发潜力的公司整理如下：
作者声明： 本文转载自第三方，旨在提供资讯参考，并非证券推荐或投资建议。作者对内容的真实性、准确性不承担保证责任。本文不构成任何投资建议或证券推荐。截至发文日，作者与文中提及的标的不存在持仓关系。
