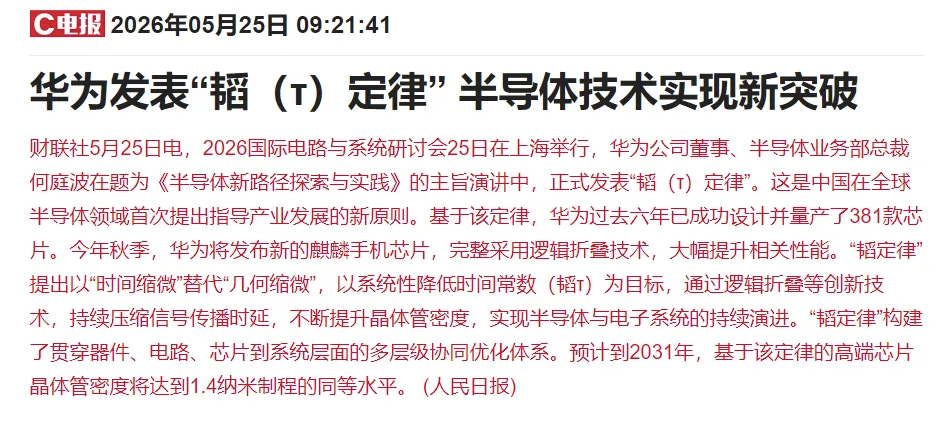

今日，华为发布半导体“韬（τ）定律”概念。2026国际电路与系统研讨会上，华为公司董事、半导体业务部总裁何庭波在题为《半导体新路径探索与实践》的主旨演讲中，正式发表了这一定律。这是中国在全球半导体领域首次提出指导产业发展的新原则。预计到2031年，基于该定律的高端芯片晶体管密度将达到1.4纳米制程的同等水平。之后，由何庭波署名的论文《A Time Scaling Theory for Multi-Layer Electronic Systems》已提交至中国科学院科技论文预发布平台，论文详细介绍了“韬（τ）定律”。“韬（τ）定律”是自登纳德缩放定律以来，首个在整个计算栈建立统一优化目标的缩放原理。该定律不再将晶体管面积，而是将“时间”本身作为技术进步的核心衡量指标，采用单一特征时间常数τ作为统一优化目标，覆盖从单个开关晶体管到数据中心工作负载、跨越十二个数量级的整个计算体系。论文展示了两个量产级别的验证案例：在移动SoC方面，逻辑折叠技术在相同器件节点下，实现了晶体管密度55%的阶跃式提升，以及41%的能效增益；在AI系统方面，由具备内存语义统一总线架构、近封装 Hi-ONE光学I/O，以及edge-to-surface 3D折叠技术共同构成的协同设计技术栈，预计到2035年将实现超过100倍的硬件集成度增长。这篇论文不仅透露了华为未来十年的部分芯片发展路线，也指明了多个技术方向。混合键合与TSV未来十年，逻辑折叠技术预计将从局部关键路径折叠，演进为全面、多层级的折叠架构——即在单个封装内集成三层、四层甚至更多有源层堆叠。这一演进将有赖于两大技术支撑：一是低温混合键合技术，有助于放宽各堆叠层之间的热预算要求；二是TSV（硅通孔）落点下移，从顶层金属层下移至M6金属层，此举可释放超过30%高层布线资源。2026-2035 年，晶体管密度预计将提升至接近甚至超过每平方毫米4亿个晶体管（400 MTr/mm²）。同时，逻辑折叠技术还将显著提升麒麟芯片CPU核心频率，并为迈向4 GHz甚至更高频率铺平道路。这一技术路线图不仅在技术上可行，在成本层面也具备经济可行性。
3D堆叠论文指出，3D堆叠的发展将是必然。“扇出困境”将导致2.5D扇出型封装扩展能力受阻，而3D堆叠则将解决这一困境，封装将变成垂直集成堆栈，内存、互连网络、供电与逻辑电路都能同步扩展。其也给出了较为明确的时间线：大约在2030年以前，昇腾超节点产品线（包括2025年的昇腾910C、2026年的昇腾950，以及后续的昇腾990）仍将依赖一系列成熟技术组合：Chiplet、2.5D扇出，以及基于微凸点（micro-bump）和标准间距混合键合的3D堆叠。2030年左右，昇腾990将首次把逻辑折叠技术引入AI加速器领域；自那之后，3D堆叠将成为2035年前α（性能扩展系数）的主要承载方式。沿着这一技术路径，到2035年，硬件集成度预计将提升超过100倍，而τ（延迟/时间常数）的下降将分布在整个堆栈的各个层级中，而不再仅仅集中于器件层面。从铜互连到光互联论文提出，在每颗AI芯片400 Gb/s的带宽水平下，铜缆互连仍然是成熟、可靠且易于实现的方案。但当单芯片带宽提升至数 Tb/s 级别时，铜互连在物理层面将难以为继。由此，华为半导体开发了高密度光互连节点引擎（High-density Optical-interconnect-Node Engine，Hi-ONE）——一种近封装光引擎。该方案可为每个模块提供8 Tb/s带宽，并通过单条光链路实现与AI芯片UB带宽相匹配的传输能力。它将SerDes（电串行器）所需传输距离从约100厘米缩短至约5厘米，并将传输距离从不足1米扩展至100米，从而使面向分布式、吉瓦级数据中心的高密度互连在物理上真正具备可实现性。值得注意的是，何庭波在论文最后直言，未来资金应当重视τ，而不是仅仅追随制程工艺节点——竞争优势不再单纯依赖最先进光刻工艺，从战略地位来说，封装技术、内存带宽和互联架构设计如今也和先进制程节点同样重要。
今天市场无疑被韬（τ）定律引爆了，他到底在交易什么？
什么是韬（τ），关键词是“逻辑折叠”，当先进制程卡脖子的时候，系统级性能要继续涨，就只能走逻辑折叠、3D堆叠、die间高密度互联来持续提升晶体管密度，实现“等效密度提升”。这意味着：瓶颈从Front-end（制程）部分转移到Mid-end/Back-end（先进封装+互联）。
过去先进封装就是半导体产业链比较边缘的环节，在韬定律的新框架下，直接被提升到了决定芯片最终性能的核心位置，认知发生巨大改变。所以最先受益的就是封装检测领域。从事封装测试领域的长电科技、通富微电、华天科技、甬矽电子今日均纷纷涨停。
其中，长电科技，作为全球第三、国内第一的半导体封测龙头，手握XDFOI 高密度封装与3D 堆叠核心技术，技术路线天然适配芯片逻辑折叠、Chiplet 异构集成需求。作为华为麒麟、昇腾高端芯片核心封测供应商，同时绑定英伟达、AMD 等国际大厂，是国内先进封装综合实力最强的标杆企业。
通富微电，国内封测第一梯队核心企业，在2.5D、3D 异构封装领域技术积淀深厚，多层芯片立体集成能力突出。公司深度绑定华为供应链，聚焦 AI 芯片、高端手机芯片先进封装订单，技术方案精准匹配逻辑折叠带来的高密度、高算力集成需求。
华天科技，国内封测三巨头之一、全球第六大封测企业，传统封装打底、先进封装加速突破。已全面布局2.5D/3D 堆叠、SiP 系统级封装、FCBGA等前沿工艺，南京产线实现多芯片堆叠量产，良率行业领先；同时具备成熟车规级封装能力，与华为开展联合研发，承接中高端芯片、智能座舱芯片封测业务，是华为先进封装重要配套方。
甬矽电子，先进封装专精新锐，聚焦 2.5D、3D 异构封装赛道，不涉足低端传统封装，专注 FC-BGA、SiP 等高附加值领域。作为华为先进封装核心合作二供，技术已通过客户验证，精准卡位 Chiplet 与逻辑折叠升级带来的封装增量红利。
