先进封装:日月光涨价20%背后,先进封装正在吞噬整个半导体产业链

2026-07-02 10:21:2715
2026年全球先进封装市场规模预计达581-587亿美元,同比增长近97%,其中扇出型封装(Fan-Out)作为核心分支正迎来爆发式增长。日月光于7月1日宣布封装报价上调超20%,涵盖CoWoS与FoCoS等先进工艺,标志着行业进入量价齐升的黄金周期。台积电CoWoS产能缺口超30%,供应不足预计持续至2027年下半年。扇出型封装凭借RDL重布线层技术替代昂贵的TSV中介层,在成本与性能间实现平衡,已成为AI芯片、网络芯片、移动设备的核心封装方案。国内封测三强(长电科技通富微电华天科技)2026年资本开支合计超230亿元,国产替代窗口加速打开。


一、行业概况与技术原理

1.1 先进封装的定义与分类

先进封装是指通过2.5D/3D集成、晶圆级封装(WLP)、扇出型封装(Fan-Out)、倒装芯片(FC)等技术,实现芯片间高密度互连的封装方案。与传统引线键合(WB)相比,先进封装在性能、功耗、尺寸三方面具备显著优势。

技术类型
核心特征
代表工艺
主要应用
2.5D封装
通过硅中介层水平连接多芯片
CoWoS、EMIB
AI加速器、GPU
3D封装
芯片垂直堆叠,TSV互连
SoIC、HBM堆叠
HBM、服务器CPU
扇出型封装(Fan-Out)
RDL扩展I/O至芯片边界外
FOWLP、FOPLP、FOCoS
移动设备、网络芯片、PMIC
晶圆级封装(WLP)
整片晶圆完成封装再切割
Fan-in WLP
IoT、射频器件
1.2 扇出型封装技术解析

扇出型封装的核心创新在于打破"邮票边缘"限制——通过重分布层(RDL)将芯片焊盘信号"扇出"至更大区域,实现更高I/O密度。相较于扇入型封装,扇出型RDL线路延伸至芯片投影面积之外,支持更多引脚数量。

三种主要工艺路线:

工艺类型
别名
特征
适用场景
Chip-First/Face-Down
芯片先装/面朝下
芯片面朝下贴装于载板,EMC塑封形成重构晶圆
高I/O密度应用
Chip-First/Face-Up
芯片先装/面朝上
芯片面朝上放置,工艺相对简单
中端移动设备
Chip-Last
RDL First/芯片后装
先制作RDL,后放置芯片
高精度、大尺寸封装

FOWLP vs FOPLP 对比:

维度
FOWLP(晶圆级)
FOPLP(面板级)
载板形状
圆形晶圆(300mm)
方形面板(600×600mm)
面积利用率
<85%
>95%
单次产出
基准
5.7倍(vs 12英寸晶圆)
线宽/线距
5-10μm
10μm(向1μm突破)
成本优势
基准
较FOWLP降低25%+
量产成熟度
成熟量产
小规模试产,良率达90%
技术挑战
翘曲控制
大尺寸翘曲、设备标准化
1.3 FoCoS:扇出型封装的关键演进

FoCoS(Fan-Out Chip on Substrate)是将扇出型封装芯片贴装于高引脚数BGA基板上的先进封装技术。其核心价值在于:

RDL替代TSV:通过三层金属层RDL替代硅通孔和微凸点结构,大幅降低成本
异构集成:支持不同功能逻辑芯片与外部存储芯片的系统级封装(SiP)
量产成熟:日月光FOCoS芯片后置封装量产良率超99%
应用拓展:已从网络交换芯片扩展至AI加速器、HPC等领域
二、市场规模与增长驱动2.1 全球市场规模
指标
数值
来源
2025年全球先进封装市场规模
531亿美元
中商产业研究院
2026年全球先进封装市场规模
581-587亿美元
中商产业研究院/群智咨询
2026年同比增长率
约97%
群智咨询
2030年市场规模预测
接近800亿美元
中商产业研究院
2.5D/3D封装2023-2029年CAGR
30.5%
Yole
先进封装占封装总市场比例
44%→53%(2021-2027E)
Yole
2.2 核心增长驱动因素

需求侧三引擎:

AI/HPC算力爆发:英伟达包揽台积电超70%的CoWoS产能,AI芯片封装需求年复合增速超50%。高端PCB交付周期延伸至6个月,行业面临结构性供给瓶颈。

HBM存储堆叠升级:HBM堆叠层数向12层以上演进,单颗AI芯片所需ABF材料消耗量提升5-10倍。AI芯片所需ABF层数从传统PC芯片的4-6层增至8-16层。

消费电子与汽车电子:智能手机、AR/VR设备需要紧凑高密度封装;汽车电子对高可靠性集成方案需求提升。

供给侧催化:

台积电CoWoS产能缺口超30%,预计2026年扩至9-11万片/月
日月光7月1日宣布封装涨价超20%,覆盖CoWoS与FoCoS全工艺
ABF载板2030年供给缺口上修至22%,进入"长期供给偏紧周期"
供应不足持续到2027年,拐点或在2027年下半年
三、产业链分析

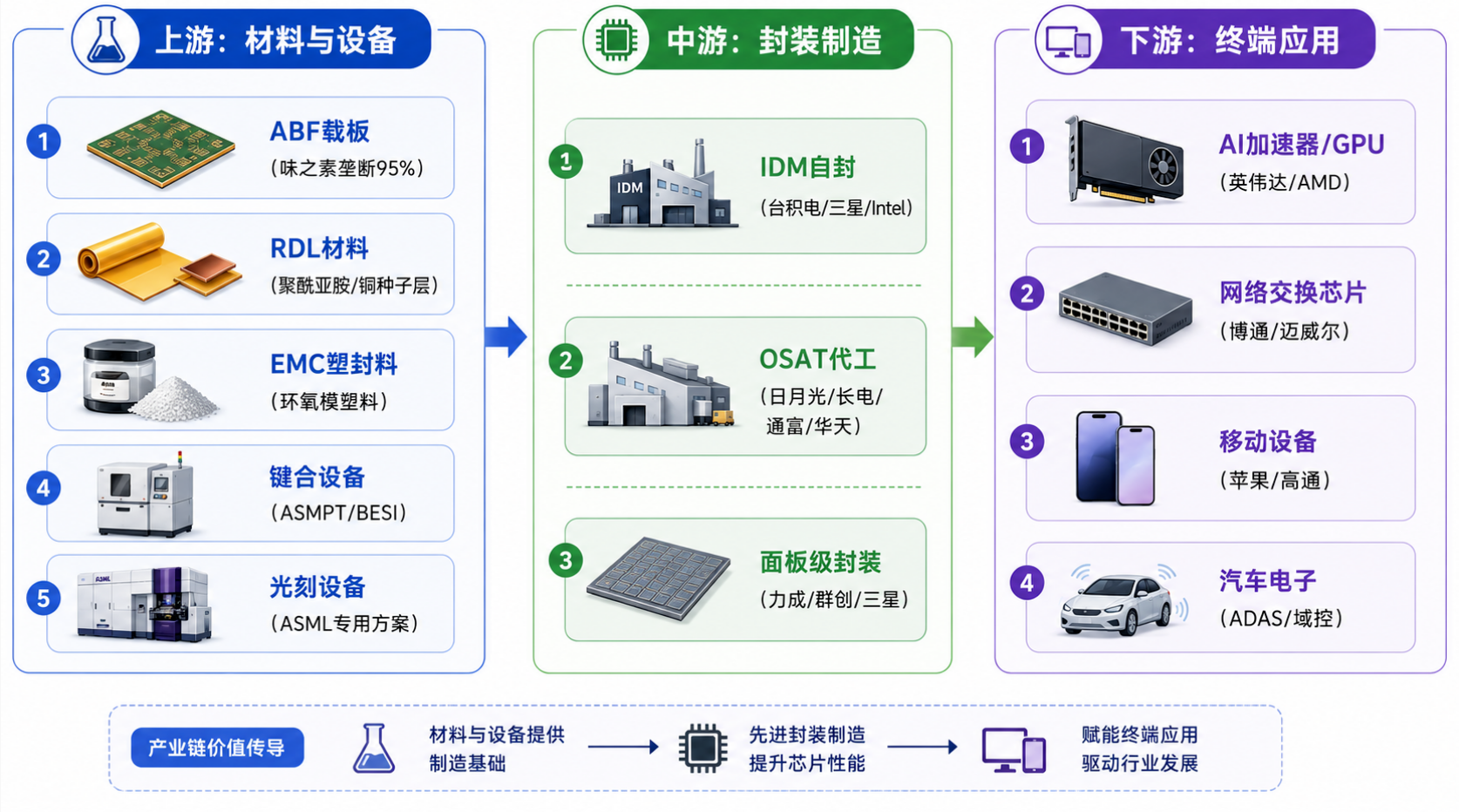

3.1 产业链结构


3.2 上游关键材料

ABF载板(味之素Build-up Film):

日本味之素垄断全球95%份额,是高端CPU/GPU/FPGA/ASIC封装不可或缺的核心材料
在先进封装材料成本中占比70-80%
AI芯片ABF层数达8-16层(vs传统PC芯片4-6层),单芯片消耗量提升5-10倍
2030年供给缺口预估上修至22%

RDL重布线层:

扇出型封装的"灵魂"结构,由介电材料与金属导线构成
决定封装I/O密度与信号传输性能
当前线宽/线距水平:FOWLP 5-10μm,FOPLP 10μm(向1μm突破)
台积电正在研发0.8μm和0.4μm扇出型技术

EMC环氧模塑料:

用于芯片塑封形成重构晶圆/面板的关键材料
大尺寸封装对EMC流动性、热膨胀系数匹配提出更高要求
3.3 中游封测厂商竞争格局

全球第一梯队:

厂商
技术平台
产能动态
台积电
InFO、CoWoS、SoIC、CoPoS
2026年CoWoS扩至9-11万片/月;WMCM产能2026年底达6万片/月,2027年翻番至12万片
日月光
FOCoS、CoWoS代工
7月1日涨价超20%;全力扩产基板封装与芯片探测
三星
FOPLP
面板尺寸从600×600mm调整至415×510mm,聚焦移动端

国内封测三强:

厂商
扇出型技术储备
2.5D/3D技术储备
2026资本开支
长电科技
HDFO WLP(大尺寸多层RDL)量产;XDFOI多维扇出封装量产
XDFOI 2.5D/3D平台稳定量产
约100亿元
通富微电
Chip Last工艺Fan-out,5层RDL超大尺寸封装(65×65mm)
3D堆叠技术布局
华天科技
Fan-Out等先进封装技术;板级封装小批量生产
2.5D/3D产线完成通线

新兴封测厂商:

厂商
技术定位
甬矽电子
FH-BSAP平台含RWLP系列(Fan-out),多维异构封装募投项目9万片/年产能
盛合晶微
扇出型封装小量试产;2.5D/3D封装新增1.6万片/月+4000片/月超高密度产能
晶方科技
晶圆级3D堆叠Chip on Wafer;12英寸TSV量产;Fan-out芯片级封装
四、重点企业分析4.1 长电科技

技术端:XDFOI多维扇出封装集成平台处于稳定量产阶段,2.5D产品加速导入运算电子领域。HDFO WLP(高密度扇出型晶圆级封装)为业界最先进平台之一。光电合封(CPO)领域EIC与PIC堆叠技术完成储备,具备规模量产条件。

产能端:2026年固定资产投资预算约100亿元,较往年大幅增长。资金重点投向先进封装产线建设,聚焦2.5D/3D晶圆级封装、异质异构集成。2.5D产品客户需求强劲,下半年高密度存储及电源管理模块需求迎来爆发式增长。

业绩端:14家机构预测2026年净利润20.24亿元,同比增长29.32%;EPS 1.13元,同比增长29.89%。

4.2 通富微电

技术端:基于Chip Last工艺的Fan-out技术,实现5层RDL超大尺寸封装(65×65mm),为目前国内最大尺寸扇出型封装能力之一。3D堆叠等先进封装均有布局和储备。

战略端:与AMD深度绑定,受益于AI加速器封装需求外溢。甬矽电子三期项目投资103亿元加码高端封装。

4.3 华天科技

技术端:2.5D/3D封装产线完成通线,板级封装产品进入小批量生产阶段。Fan-Out等先进封装技术已布局,对接AI算力、服务器等新兴应用。

资本运作:出资20亿设立南京华天先进封装子公司;拟收购华羿微电扩展功率器件版图;江苏省2026年重大项目上榜。

4.4 日月光

行业地位:全球最大OSAT供应商,本轮涨价风向标。

涨价细节:7月1日宣布封装报价上调超20%,涵盖CoWoS与FoCoS全工艺,美国主要客户受影响。CEO吴田玉表示涨价反映原材料价格上涨与资本开支增加。市场预期其他封测厂跟进。

4.5 台积电

技术路线:InFO(集成扇出型)→ CoWoS → SoIC → CoPoS(下一代面板级封装)。2026年设立首条CoPoS实验线,2028年底嘉义AP7厂大规模量产。

产能规划:CoWoS 2026年扩至9-11万片/月;WMCM 2026年底达6万片/月,2027年翻番至12万片/月。CoWoS/SoIC先进封装产能2022-2027年CAGR超80%。

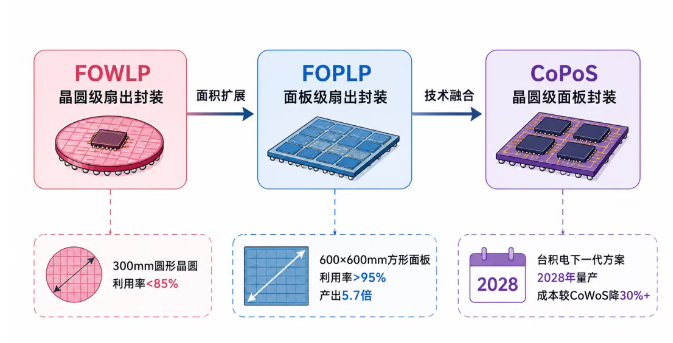

五、技术发展趋势5.1 FOWLP向FOPLP演进


5.2 FOCoS替代2.5D TSV的路径

FOCoS通过RDL替代TSV中介层,在成本与性能间实现平衡。三层金属层RDL连接多芯片实现互连,量产良率超99%。相比2.5D IC,FOCoS消除硅中介层需求,降低ELK层裂纹风险和互连断裂风险。

5.3 台积电技术演进路线
阶段
技术
时间
特征
现有
InFO
量产
苹果A系列芯片主力封装
现有
CoWoS
量产扩产
AI加速器核心封装,供不应求
量产
SoIC
量产
3D堆叠,与CoWoS整合
在研
WMCM
2026-2027
晶圆级多芯片模块,iPhone 18搭载
在研
CoPoS
2028
面板级封装,成本降30%+
前沿
FOPLP
2027+
面板级扇出,良率90%试产
5.4 国产替代关键节点
2026年:国内成熟制程设备覆盖率突破80%,产业重心向先进封装"无人区"挺进
2026年:国产AI芯片在政务、金融、能源等关键行业采购占比超70%
2027-2030年:中国AI加速器先进封装自给率目标从48%提升至86%
2027年:汇丰预测ABF基板供需缺口下探至-27%,开启两年"价差期"

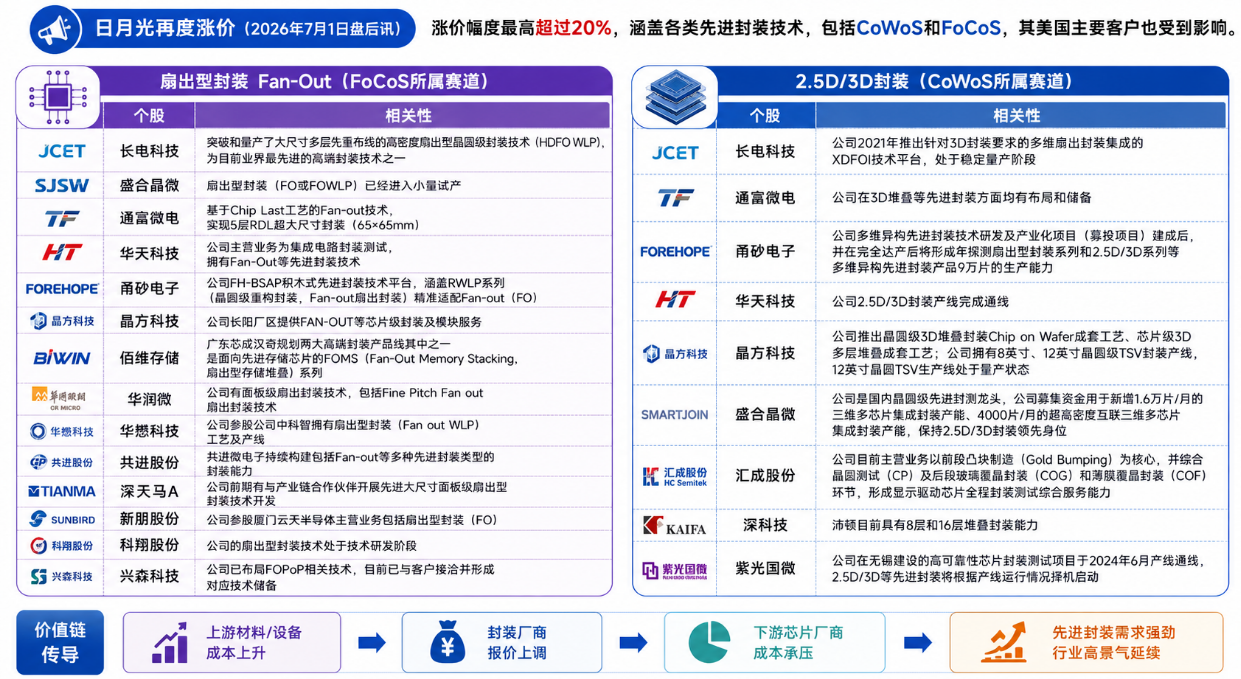

六、投资机会与标的梳理6.1 扇出型封装赛道个股映射
公司
技术布局
产业化进度
长电科技
HDFO WLP平台量产;XDFOI多维扇出量产
2.5D产品加速导入,2026产能大规模放量
盛合晶微
扇出型封装(FO/FOWLP)
小量试产
通富微电
Chip Last工艺Fan-out,5层RDL 65×65mm
量产能力
华天科技
Fan-Out先进封装;板级封装
小批量生产
甬矽电子
FH-BSAP平台RWLP系列(Fan-out)
募投项目达产后9万片/年
晶方科技
Fan-out芯片级封装
长阳厂区提供服务
佰维存储
FOMS(扇出型存储堆叠)
规划中
华润微
面板级扇出封装(Fine Pitch Fan out)
技术开发
华懋科技
参股中科智,Fan out WLP工艺产线
已有产线
共进股份
共进微电子Fan-out封装能力
持续构建中
深天马A
大尺寸面板级扇出型封装技术
与产业链伙伴合作开发
新朋股份
参股厦门云天半导体(扇出型FO)
科翔股份
扇出型封装技术
技术研发阶段
兴森科技
FOPoP技术储备
与客户接洽
6.2 2.5D/3D封装赛道个股映射
公司
技术布局
产业化进度
长电科技
XDFOI多维扇出封装集成
稳定量产
通富微电
3D堆叠先进封装
布局储备
甬矽电子
扇出型+2.5D/3D多维异构封装
募投项目9万片/年
华天科技
2.5D/3D封装产线
完成通线
晶方科技
晶圆级3D堆叠Chip on Wafer;12英寸TSV
量产
盛合晶微
三维多芯片集成封装
新增2万片/月产能
汇成股份
Gold Bumping+CP+COG/COF
量产
深科技
8层/16层堆叠封装
量产
紫光国微
2.5D/3D先进封装
产线通线,择机启动
6.3 产业链上游材料/设备标的
环节
关键标的
投资逻辑
ABF载板
兴森科技(60亿投FCBGA基板)
ABF缺口22%,国产替代迫切
封装设备
ASMPT、BESI(TCB/混合键合)
CoWoS扩产传导设备订单
EDA工具
上海弘快RedPKG
封装设计国产替代
光刻设备
ASML(FOPLP专用方案)
面板级封装光刻需求
七、风险提示

产能过剩风险:2027年下半年产能集中释放后,若AI需求增速放缓,行业可能面临阶段性供过于求。当前扩产幅度较大(长电100亿+甬矽103亿),需关注产能消化节奏。

技术迭代风险:FOPLP良率从90%向大规模量产仍存不确定性。台积电CoPoS技术2028年才量产,技术路线变更可能使部分前期投入沦为沉没成本。

地缘政治风险:ABF材料被日本味之素垄断95%,设备端ASMPT/BESI/ASML均受出口管制影响。中美科技摩擦升级可能影响国内厂商获取关键材料与设备。

下游需求波动:AI资本开支若出现周期性调整,将直接冲击先进封装产能利用率。当前英伟达包下70%+ CoWoS产能,客户集中度过高。

国产替代进度不及预期:国内厂商在2.5D/3D高端封装领域良率与产能利用率仍与台积电存在差距,高端封测产线爬坡周期较长。
