但现在，中国半导体正在进入更深的阶段。长鑫上市进程推进，国产AI芯片需求放量，超节点算力系统加速建设，正在把产业关注点从“单点设备替代”，推向“完整Fab制造能力”。
今天重点解读
国产晶圆厂（国产Fab）。
到底什么是国产Fab？

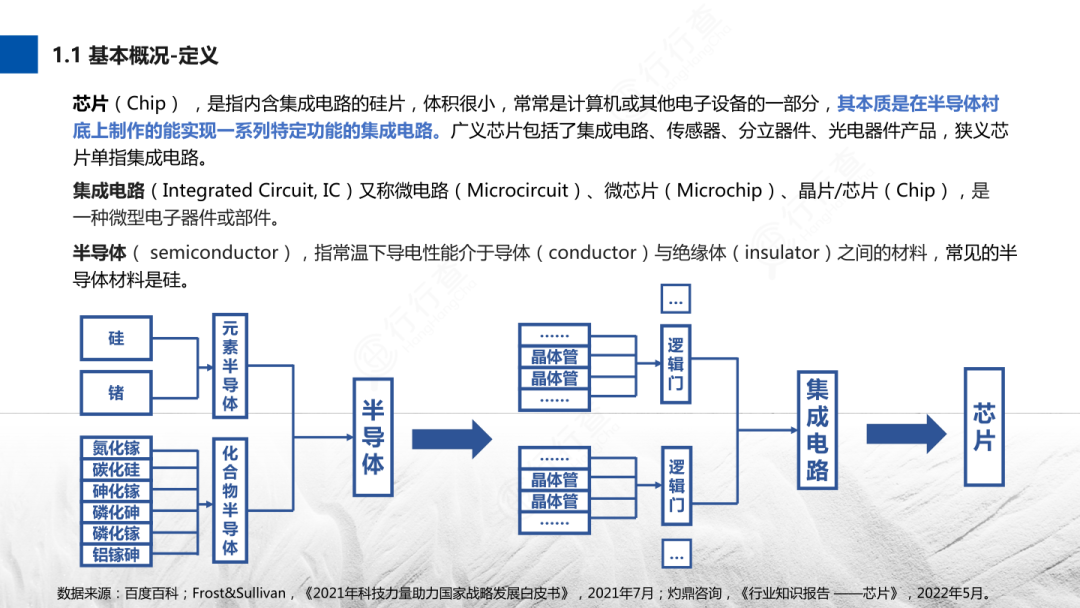

所谓Fab，本质上就是晶圆制造厂。
它是芯片从设计图纸，真正变成硅片电路的地方。它不是某一台设备，也不是某一道工艺，而是一整套高投入、高复杂度、高良率管理的工业系统。
中国Fab的意义，不只是多建几座晶圆厂，而是设备、工艺、材料、量测检测、先进封装、AI芯片和下游客户，能不能在同一套体系里跑通。
过去国产半导体更多是在补工具箱，现在真正的问题是：这些工具能不能进产线，跑出良率，跑出交付，跑出客户认证；这才是国产半导体进入新阶段的标志。
Fab解决的是算力供应的底层安全
Fab大致可以分为三类。
第一类是逻辑制造，服务CPU、GPU、AI加速器和SoC；第二类是存储制造，服务DRAM、NAND、HBM；第三类是特色工艺制造，覆盖功率半导体、模拟芯片、射频芯片、CIS和MCU等环节。
过去，中国半导体的优势更多在封装测试、消费电子供应链和部分成熟制程。真正的短板，在先进逻辑、高端存储、先进封装、关键设备、EDA工具和量测检测体系。
AI时代把这个问题进一步放大，大模型训练和推理，需要大量AI芯片，也需要高速存储、先进封装、高速互联和稳定供给。
如果高度依赖外部产能，算力基础设施就会受到供给、价格、交期和出口规则的多重约束。
所以，中国Fab解决的不是简单“国产替代”，而是算力供应链的底层安全。先进制程产能、国产存储、先进封装、量测检测设备、AI芯片设计和超节点系统，必须逐步形成闭环。
这也意味着，Fab已经不是孤立的晶圆厂，而是中国AI基础设施的一部分。
先进制程、量测检测和先进封装同步升级
中国Fab的技术主线，可以看成三条。
第一条，是制造工艺继续向先进节点推进。

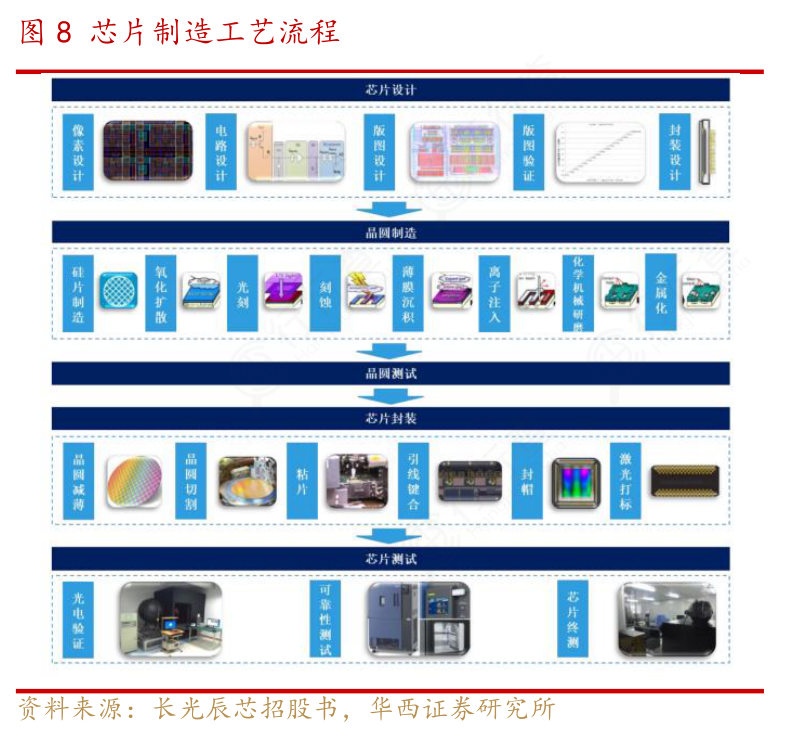

先进制程不是简单把线宽做小，而是光刻、刻蚀、沉积、离子注入、CMP、清洗、热处理、工艺整合和良率管理的系统工程。对中国Fab来说，真正难的不是单次流片，而是在量产中保持稳定一致性。

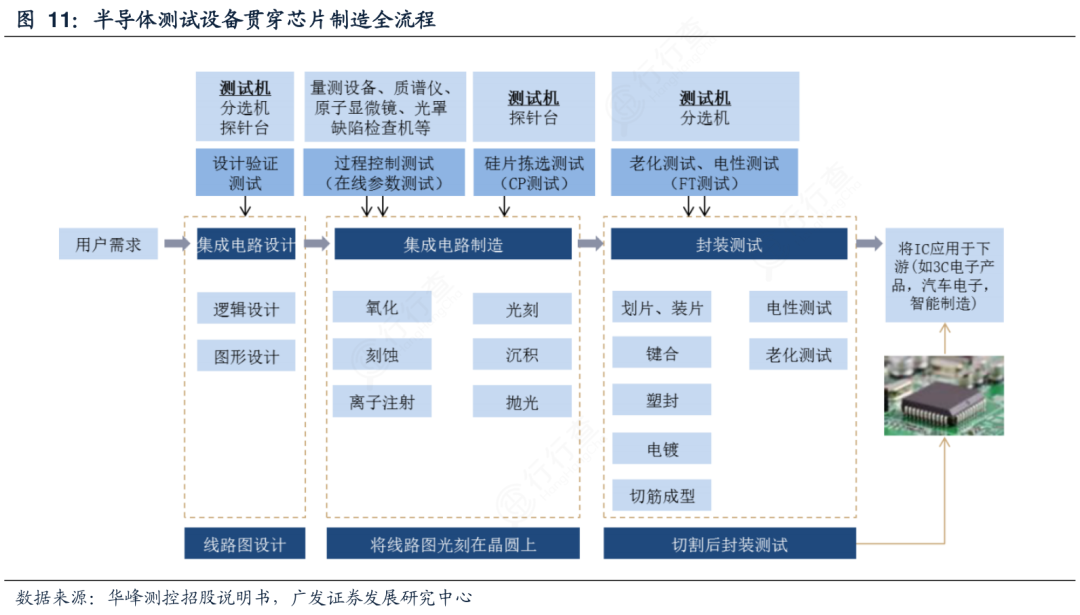

第二条，是量测检测设备的重要性提升。
晶圆制造越往先进节点走，缺陷控制越关键。线宽、膜厚、套刻、颗粒、缺陷、形貌，都需要在制程中持续监控。未来Fab产线越复杂，量测检测越会成为良率爬坡的核心工具。
第三条，是先进封装从后道环节，变成系统性能的一部分。
AI芯片已经不只是单颗裸片竞争，而是GPU、HBM、硅中介层、Chiplet、高速互联和散热共同决定性能。

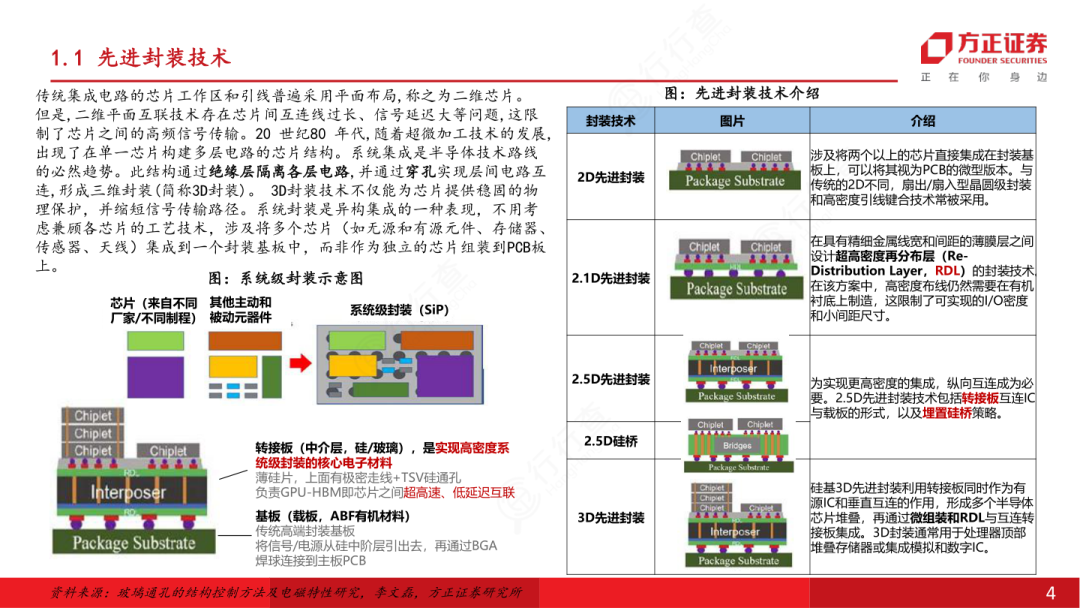

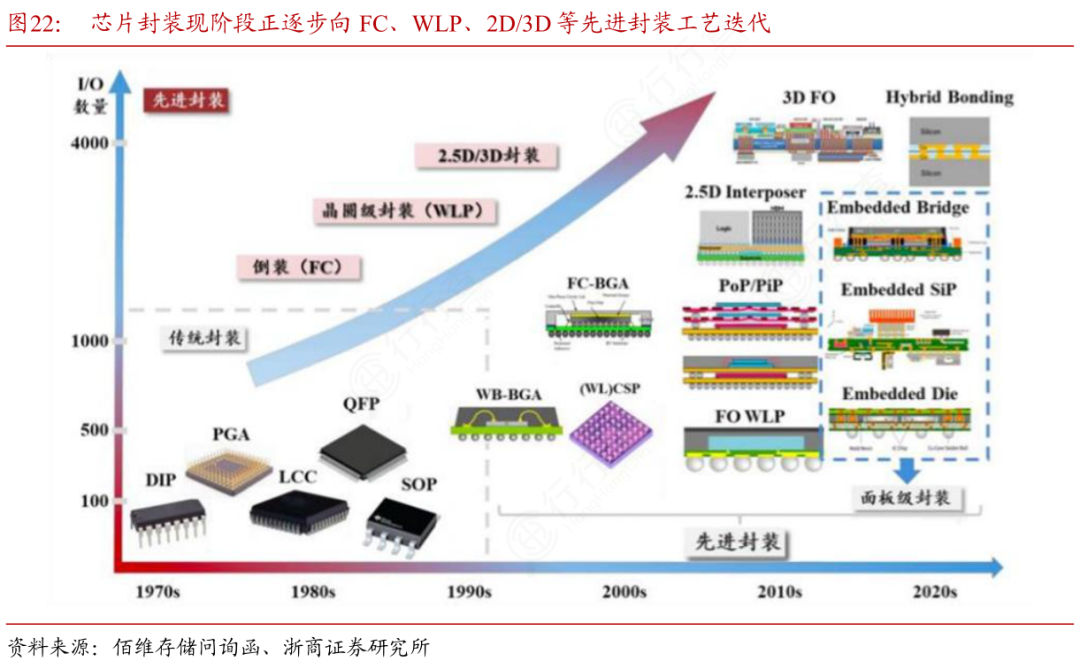

CoWoS、2.5D封装、3D封装、混合键合、硅通孔、玻璃基板、近封装光学等技术，都在把封装从“保护芯片”，推向“重构系统”。
这也是为什么中国Fab不能只看前道制程；未来国产算力，不会只靠某一个先进节点突破，而是靠晶圆制造、存储、封装、互联和散热一起提升系统效率。
国产晶圆厂产业链解析

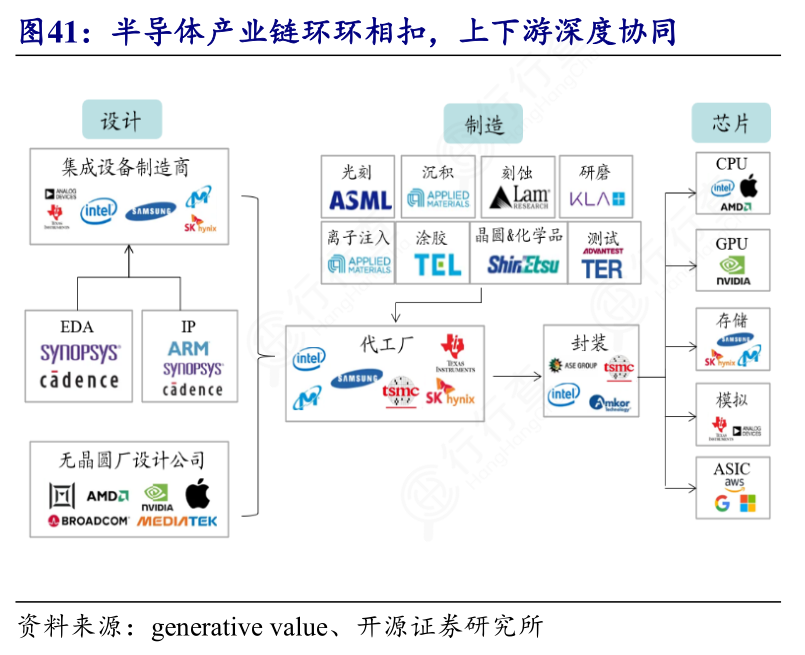

中国Fab产业链架构
上游主要是半导体设备、材料、零部件和EDA。
设备包括光刻、刻蚀、薄膜沉积、清洗、CMP、热处理、离子注入、量测检测等；材料包括硅片、光刻胶、电子气体、湿化学品、靶材、抛光液、掩膜版等；零部件包括真空泵、阀门、腔体、射频电源、陶瓷件、密封件和精密运动系统。

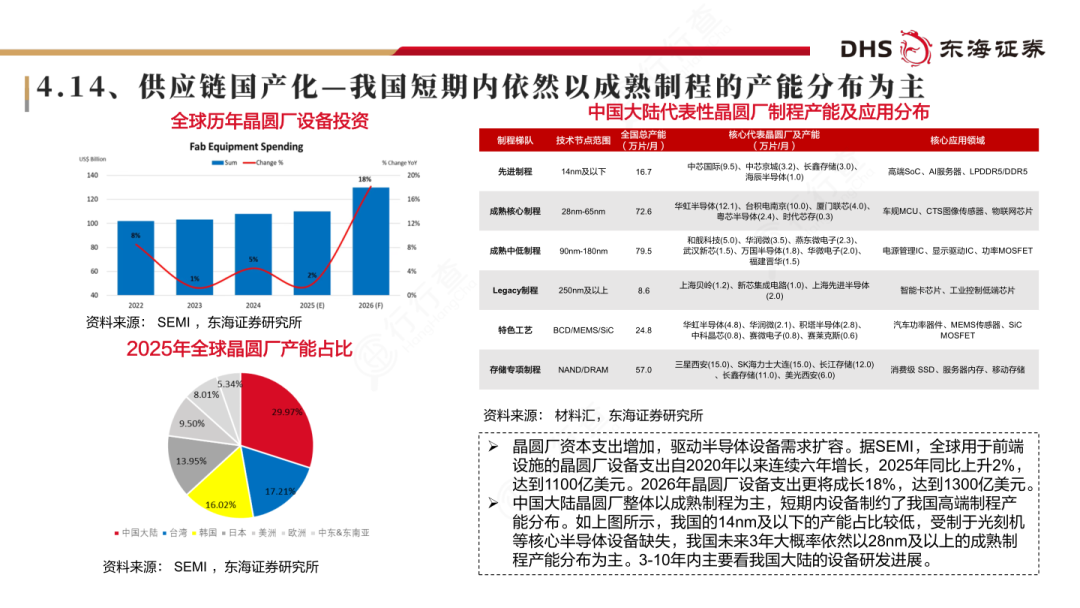

中游是晶圆制造和先进封装。
代表企业包括中芯国际、华虹半导体、长鑫存储、长江存储、晶合集成、粤芯半导体等。它们的价值不只是产能规模，更是工艺平台、客户认证、良率爬坡和稳定交付能力。
下游包括AI芯片、服务器、智能汽车、工业控制、通信设备、消费电子和云计算数据中心。
国产AI芯片放量后，下游需求不再只是“单颗芯片能不能做出来”，而是能不能持续供货，能不能和先进封装、存储、互联、液冷、整柜服务器形成完整方案。
从价值分布看，先进制造和存储Fab决定底层供给；量测检测设备决定良率和产线效率；先进封装决定AI芯片系统性能；超节点供应链决定多芯片、多服务器之间的协同效率。
本质赚的是制造能力和客户认证

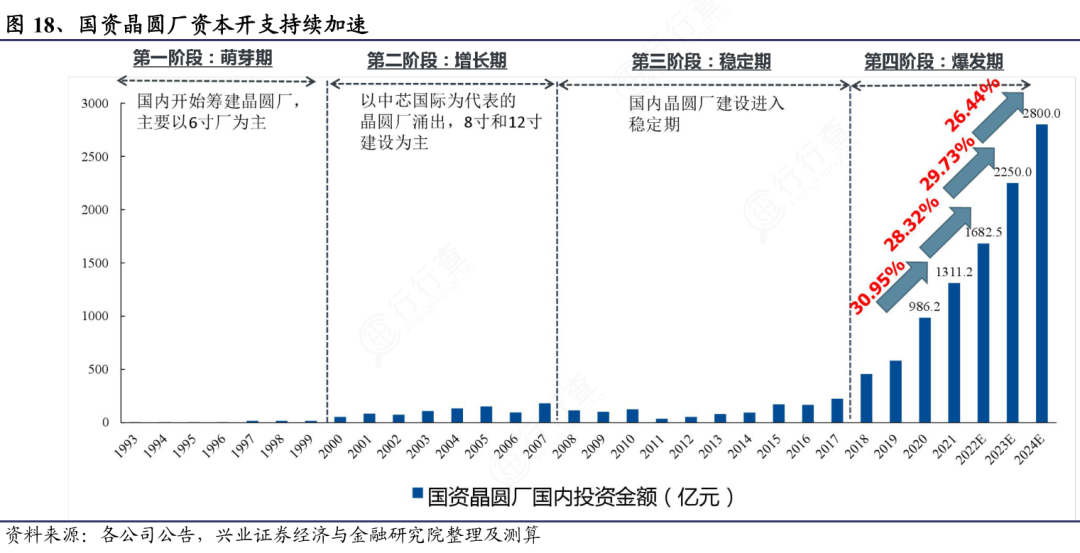

Fab的商业模式，本质上是重资产制造能力变现。

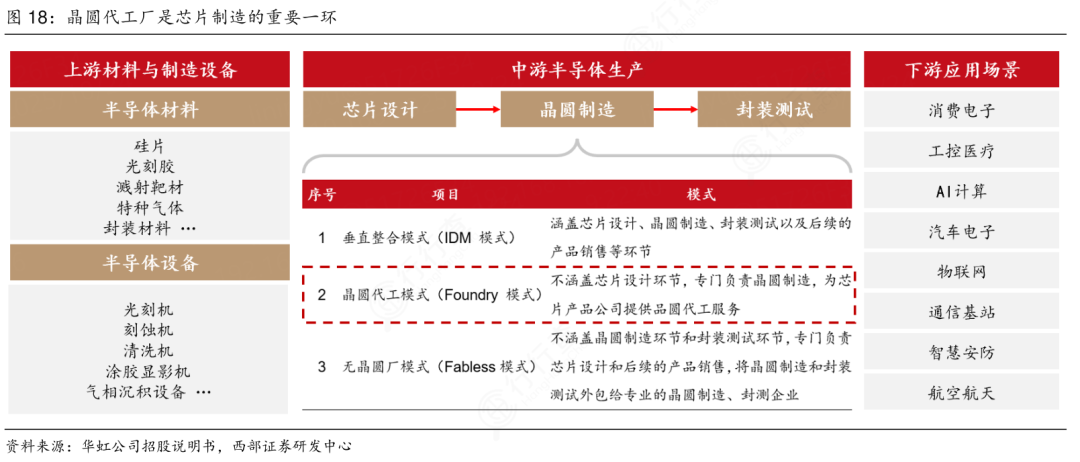

晶圆代工厂主要通过为客户代工晶圆获得收入。核心不是单纯产能大小，而是工艺平台覆盖度、良率、交付周期、客户结构和产能利用率。
存储Fab则通过DRAM、NAND等标准化产品销售实现收入。核心是制程迭代、成本控制、产品良率和供需节奏。

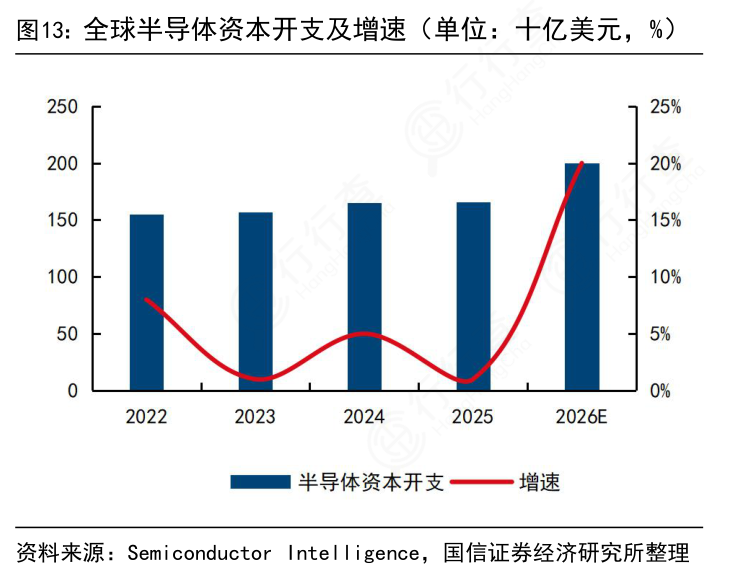

这个行业的成本很重
设备折旧、厂房建设、洁净室、材料消耗、能源、水电、研发和工程人员，都是长期成本。产线一旦建成，就必须尽可能提升稼动率和良率，否则成本压力会很明显。
真正的护城河主要来自四个方面：工艺积累、客户认证、供应链协同和稳定交付。晶圆制造没有捷径，良率来自长期调参、缺陷分析和产线经验。
芯片设计公司一旦和Fab完成工艺适配，切换成本就很高。设备、材料、量测检测、EDA、封装，也必须一起升级。谁能稳定交付，谁就更容易进入核心客户体系。
中国Fab的终局是系统协同

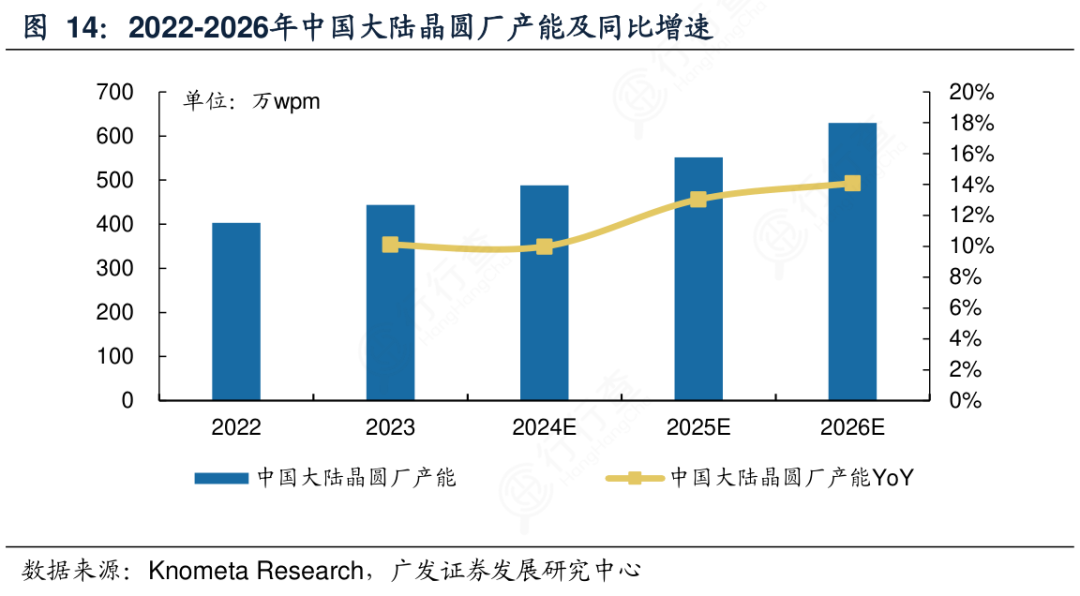

未来三到五年，中国Fab会出现几个清晰变化。
国产化会从设备单点突破，转向整线验证。过去看一台设备能不能进产线，未来要看设备、材料、工艺和量测检测，能不能在同一条产线上稳定跑通。
先进封装也会成为国产AI芯片的重要补位路径，先进制程受限的背景下，通过Chiplet、2.5D/3D封装、HBM集成、高速互联和散热优化提升系统性能，会成为更现实的选择。
未来存储Fab的重要性会继续上升，AI训练和推理离不开高带宽、高容量存储。DRAM、NAND和HBM，都会成为国产算力体系的关键变量。
Fab也会和超节点供应链形成协同，未来AI算力竞争，不只是单颗芯片，而是晶圆制造、封装、互联、服务器、电源、液冷和软件调度的系统竞争。
所以，中国Fab的核心判断，不是简单“替代谁”，而是能不能形成制造闭环。
过去，国产半导体更多是在补短板；现在，它开始进入系统协同阶段。
当长鑫存储、国产AI芯片、先进封装、量测检测设备和超节点供应链逐步连接起来，中国Fab就不再只是晶圆厂资产，而是国产算力基础设施的底座。
晶圆制造（Fab）行业代表性企业
海外：
三星（韩国，先进制程与存储IDM制造）
SK海力士（韩国，高端存储芯片IDM制造）
美光科技（美国，存储芯片设计制造IDM）
英特尔（美国，IDM与先进制程代工）
格芯（美国，特色工艺晶圆代工服务）
国内：
台积电（新竹，全球先进制程代工龙头）
联电（新竹，成熟制程晶圆代工服务）
中芯国际（上海，大陆先进制程代工龙头）
华虹集团（上海，特色工艺成熟制程代工）
长鑫存储（合肥，国产DRAM存储IDM龙头）
长江存储（武汉，3DNAND闪存IDM制造）
合肥晶合（合肥，显示驱动芯片特色代工）
粤芯半导体（广州，车规工业芯片代工服务）
华润微（无锡，功率半导体IDM制造）
