华为韬（τ）定律核心技术成果

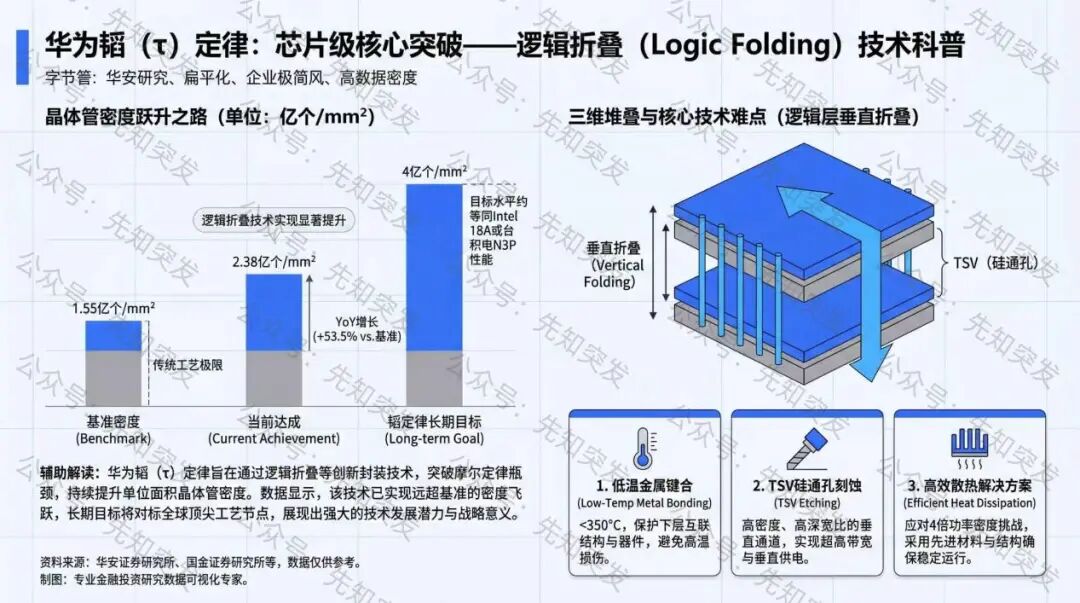

• 韬定律核心技术逻辑为以时间微缩替代传统几何微缩，不再追求缩小晶体管尺寸，而是通过逻辑折叠技术压缩信号传播时延，提升系统整体效率，目标是2031年实现高端芯片晶体管密度达到1.4纳米制程同等水平。
• 晶体管密度实现突破：不依赖EUV光刻技术的前提下，晶体管密度从1.55亿个/平方毫米提升至4亿个/平方毫米，性能约等同于英特尔18A、略高于台积电N3P工艺水平，相当于实现了至少三代的工艺进步。
• 工艺节点固定前提下的性能提升路径：器件关键路径频率、功耗效率可实现持续突破，无需依赖先进工艺节点迭代。
• 系统级集成能力跃升：通过相关技术可将多机柜AI集群整合为具备一致性的单一机器，系统集成度可提升100倍。
• 从长期发展来看，2026年至2031年的晶体管密度持续提升，除3D堆叠技术外，仍需光刻等先进制程技术的后续突破作为支撑。
• 行业格局影响：打破了行业对先进制程（5纳米、3纳米、2纳米）的单一路径依赖，为国内半导体产业提供了性能追赶的新路径，原本与海外先进芯片制造的7年以上差距，有望缩短至2-3年，对国内半导体产业有重大积极影响。
半导体设备以及材料环节
半导体设备以及材料环节
•TSV刻蚀设备、低温键合设备是τ定律技术路线的核心依赖，两类设备的产业重要性将显著提升，相关赛道需求有望快速扩张。
• 3D堆叠工艺对混合键合间距、对齐精度、TSV（硅通孔）制程规模要求提升，相关抛光垫、光刻胶、电镀液、临时键合材料将迎来量价齐升趋势。
• 3D封装、键合能力是实现芯片堆叠的核心基础，是韬定律落地的关键支撑，利好具备先进封装能力的国内封测企业。

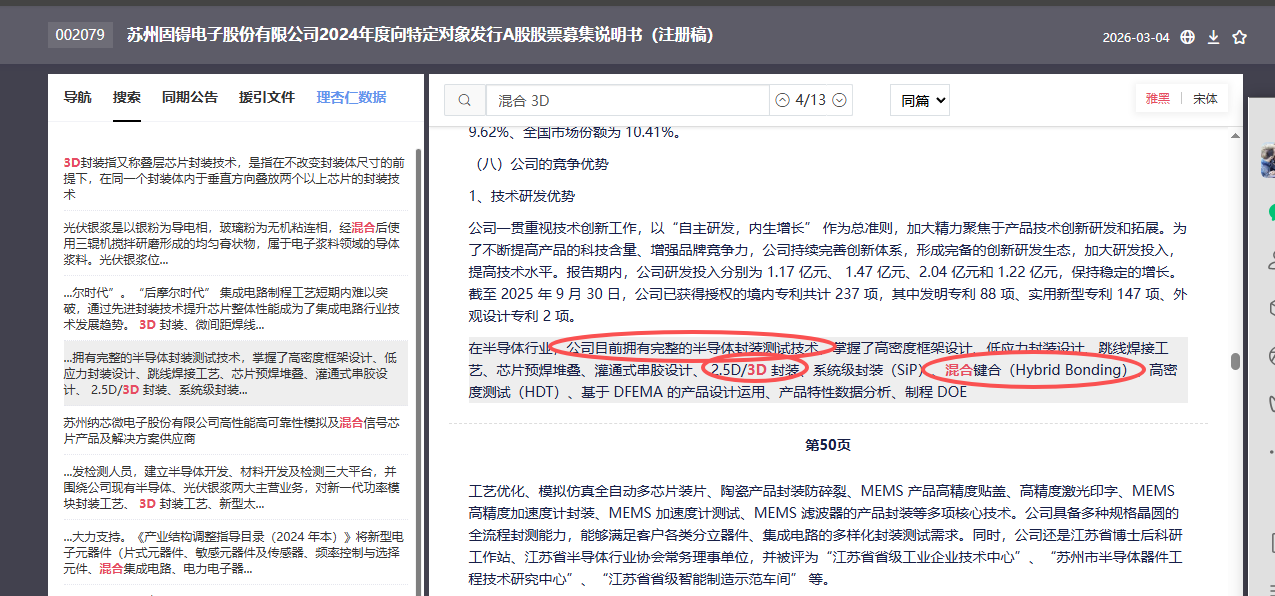

而苏州固锝是全面的3D堆叠+键合全面的3D封装：
在半导体行业，公司目前拥有完整的半导体封装测试技术，掌握了高密度框架设计、低应力封装设计、跳线焊接工艺、芯片预焊堆叠、灌通式串胶设计、 2.5D/3D
封装、系统级封装（SiP）、混合键合（Hybrid Bonding）、高密度测试（HDT）、基于 DFEMA 的产品设计运用、产品特性数据分析、制程 DOE工艺优化、模拟仿真全自动多芯片装片、陶瓷产品封装防碎裂、MEMS 产品高精度贴盖、高精度激光印字、MEMS 高精度加速度计封装、MEMS 加速度计测试、MEMS 滤波器的产品封装等多项核心技术。公司具备多种规格晶圆的全流程封测能力，能够满足客户各类分立器件、集成电路的多样化封装测试需求。
