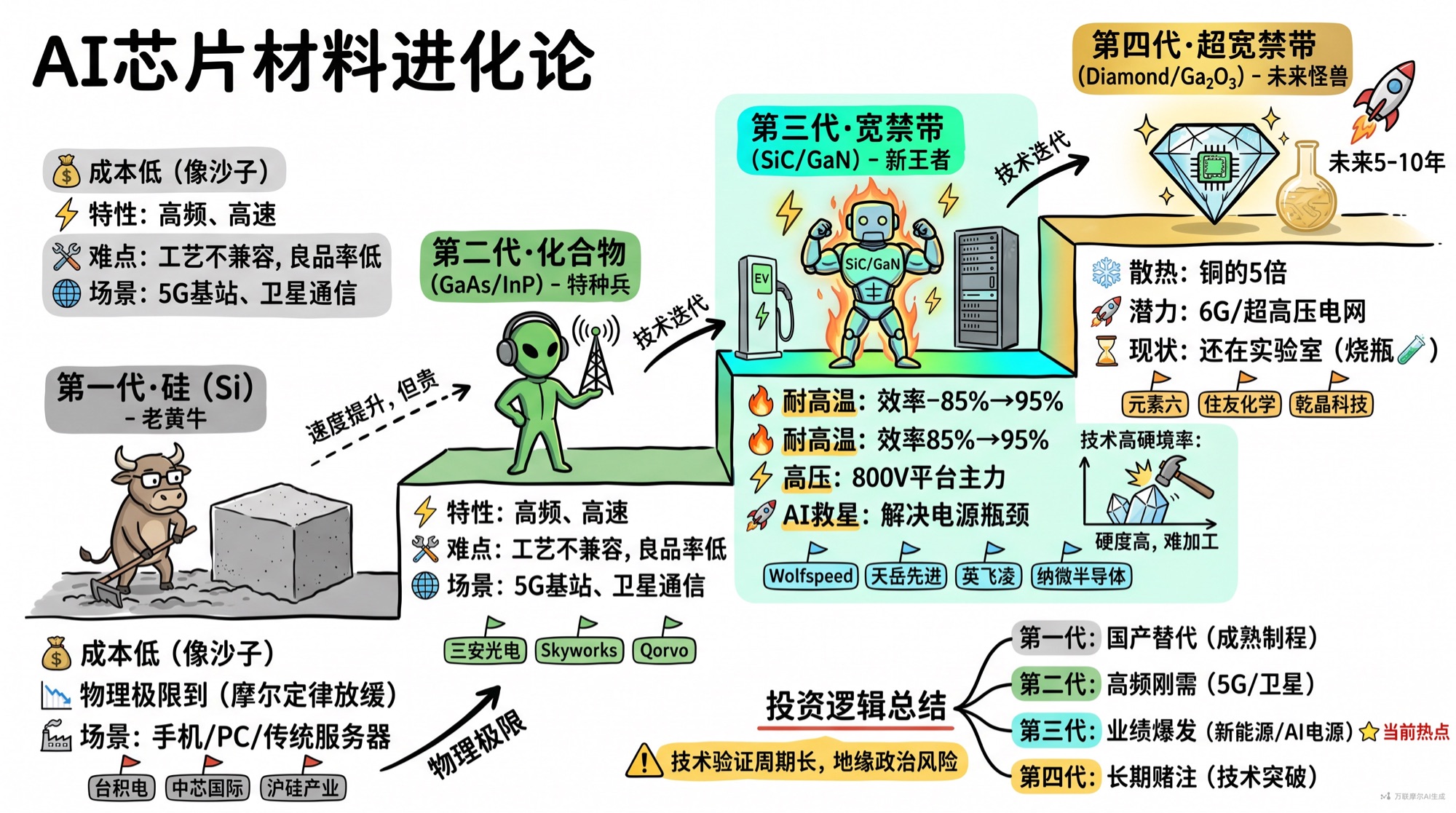

最近AI大模型、自动驾驶火得发烫，AI芯片的需求直接“炸了”——要更快、更省电、更耐高温…传统硅芯片有点“扛不住”了。于是，半导体材料开始“迭代升级”：从第一代硅，到第二、三代化合物，再到未来可能的“钻石芯片”。今天咱们来拆解这场“材料革命”！
🔹 第一代：硅（Si）——“芯片界的老黄牛”
- 材料：就是“沙子”提纯来的（二氧化硅→硅单质），地球含量巨多，成本低到哭。
- 技术壁垒：
- 晶圆制造：要把硅做成超平整、超纯净的单晶硅片（比如12英寸晶圆，误差比头发丝细1000倍），还得控制“缺陷密度”（杂质多了芯片就废了）。
- 光刻/刻蚀：用ASML的光刻机（EUV最牛）把电路“刻”在晶圆上，精度要到纳米级（比如3nm工艺，相当于在头发丝上刻1000条路）。
- 行业需求：全球90%以上的芯片都是硅基的！手机、电脑、家电、传统服务器…全靠它。但AI算力需求爆炸（比如训练大模型要百万亿次运算），硅的“物理极限”快到了（摩尔定律放缓）。
- 应用场景：智能手机（CPU/GPU）、PC、传统数据中心、家电控制芯片等。
✅ 核心公司：
- 台积电（TSM）：全球最大晶圆代工厂，3nm/5nm制程龙头，AI芯片主力代工。
- 英特尔（INTC）：IDM模式（设计+制造），正在追赶先进制程。
- 三星电子（005930.KS）：存储+逻辑芯片双强，3nm GAA工艺领先。
- 中芯国际（688981.SH）：中国大陆最大晶圆厂，成熟制程（28nm及以上）主力。
- 沪硅产业（688126.SH）：国内最大半导体硅片供应商，12英寸硅片已量产。
🔹 第二代：砷化镓（GaAs）、磷化铟（InP）——“高频领域的特种兵”
- 材料：化合物半导体（金属+非金属），比如砷化镓=镓+砷，磷化铟=铟+磷。
- 技术壁垒：
- 晶体生长：要在高温/特殊气氛下长晶体（比如分子束外延），难度比硅高太多，良品率也低。
- 工艺适配：和硅的制造流程（光刻、刻蚀）不兼容，得重新开发产线，“烧钱”又“烧时间”。
- 行业需求：主打高频、高速、低噪声，适合5G基站、卫星通信、射频芯片（比如手机信号放大器）。AI边缘计算（比如智能摄像头）也需要它的“快速响应”。
- 应用场景：5G基站射频模块、卫星通信芯片、高端光模块（数据中心光互联）、毫米波雷达（汽车）。
✅ 核心公司：
- 三安光电（600703.SH）：国内化合物半导体龙头，GaAs/GaN射频器件已量产。
- 海特高新（002023.SZ）：布局GaN射频、微波集成电路，军工+民用双轮驱动。
- 英诺赛科（未上市）：全球首个8英寸GaN-on-Si量产线，华为、小米快充供应商。
- Skyworks（SWKS）：美国射频芯片巨头，5G基站和手机射频主力。
- Qorvo（QRVO）：射频+功率半导体双强，苹果供应链核心。
🔹 第三代：碳化硅（SiC）、氮化镓（GaN）——“功率半导体的新王者”（AI电源的救星！）
🔸 碳化硅（SiC）：“高压高温的扛把子”
- 材料：硅+碳，晶体结构更稳定。
- 技术壁垒：
- 晶圆制造：碳化硅硬度≈钻石，切割/打磨晶圆成本极高（设备贵、耗时久），目前主流是6英寸晶圆，8英寸还在攻关。
- 掺杂工艺：要让杂质“精准分布”在晶体里，难度比硅大一个量级（比如SiC的PN结漏电控制更难）。
- 行业需求：AI数据中心的电源系统（比如服务器电源、充电桩）需要“高效转换+耐高温”——SiC器件能让电源效率从85%→95%，省电费！新能源汽车（800V高压平台）的电驱、充电模块也离不开它。
- 应用场景：数据中心电源、新能源汽车电驱/充电桩、光伏逆变器（太阳能发电）。
✅ 核心公司：
- Wolfspeed（WOLF）：全球SiC衬底龙头，原Cree，8英寸SiC晶圆已量产。
- 英飞凌（IFX.DE）：德国半导体巨头，SiC模块市占率全球第一。
- 安森美（ON）：美国功率半导体巨头，SiC器件已用于特斯拉、比亚迪。
- 天岳先进（688234.SH）：国内SiC衬底龙头，已供应英飞凌、博世。
- 士兰微（600460.SH）：国内IDM模式，SiC MOSFET已量产，供货比亚迪。
- 时代电气（688187.SH）：中车旗下，SiC电驱系统已装车“复兴号”。
🔸 氮化镓（GaN）：“高频高效的快枪手”
- 材料：镓+氮，禁带宽度大（比硅宽3倍），电子跑得更快。
- 技术壁垒：
- 异质集成：GaN常长在硅衬底上（“硅上GaN”），但两者晶格不匹配，容易产生“缺陷”，影响可靠性。
- 封装技术：高频下（比如5G毫米波）要解决“电磁干扰”，封装设计难度大。
- 行业需求：AI终端的快充电源（比如手机65W氮化镓快充，体积缩小50%）、数据中心“高压直流电源”（提升效率）、5G基站射频（高频低损耗）。
- 应用场景：消费电子快充（手机/笔记本）、数据中心电源、5G基站射频前端。
✅ 核心公司：
- 纳微半导体（NVTS）：全球GaN功率器件龙头，小米、联想快充供应商。
- Power Integrations（POWI）：美国GaN驱动芯片龙头，市占率超50%。
- 英诺赛科（未上市）：全球首个8英寸GaN-on-Si量产线，华为、小米快充供应商。
- 闻泰科技（600745.SH）：旗下安世半导体，GaN器件已用于OPPO、vivo快充。
- 三安光电（600703.SH）：GaN射频+功率双线布局，军工+消费电子市场。
🔹 第四代：钻石（金刚石）、氧化镓（Ga₂O₃）——“未来的算力怪兽”（实验室阶段的潜力股）
🔸 钻石（金刚石）：“散热+功率的双料冠军”
- 材料：纯碳晶体，导热率是铜的5倍，绝缘性还好！
- 技术壁垒：
- 晶圆制造：天然钻石太贵，人工合成难度大（高温高压法/化学气相沉积法），目前最大晶圆才2英寸，且纯度不够（杂质会让芯片短路）。
- 器件加工：钻石硬度太高，光刻、刻蚀设备根本“啃不动”，得研发专用工具。
- 行业需求：AI芯片散热刚需（比如GPU算力暴涨，发热量堪比“小太阳”），钻石能做“散热基板”；还能做超高压功率器件（电网传输、高铁驱动）。
- 应用场景：超算芯片散热、电动汽车超高压电驱、5G基站高温环境器件（未来）。
✅ 核心公司：
- 元素六（Element Six，戴比尔斯子公司）：全球人造钻石龙头，2英寸金刚石晶圆已小批量供应。
- 杭州乾晶科技（未上市）：国内金刚石衬底研发领先，获华为哈勃投资。
- 中国电科（未上市）：旗下55所，金刚石热沉片已用于航天、雷达。
- 豫金刚石（300064.SZ）：转型培育钻石，技术储备可用于半导体（需验证）。
🔸 氧化镓（Ga₂O₃）：“超宽禁带的性价比之王”
- 材料：镓+氧，禁带宽度是硅的4倍（≈4.8eV），耐压能力爆炸。
- 技术壁垒：
- 晶体生长：氧化镓易“开裂”，大尺寸晶圆（6英寸以上）制备技术不成熟，良品率低。
- 掺杂调控：要实现“N型/ P型”半导体（芯片的基础），目前只有N型能稳定做，P型还没突破。
- 行业需求：未来超高压电力电子（比如1000V以上电网、高铁牵引）、AI芯片的“终极功率器件”（比SiC/GaN更耐压）。
- 应用场景：电网特高压输电、高铁牵引系统、未来AI超算的功率模块（远期）。
✅ 核心公司：
- 日本住友化学（4005.T）：全球氧化镓衬底龙头，6英寸晶圆已送样。
- 美国Kyma Technologies（被IPG收购）：氧化镓单晶生长技术领先。
- 中国电科46所（未上市）：国内氧化镓衬底研发主力，已突破4英寸。
- 南砂晶圆（未上市）：中科院背景，布局氧化镓功率器件。
🔍 总结
回顾这四代半导体材料，每一代都对应着不同的核心痛点与投资逻辑。
第一代硅材料，核心痛点是摩尔定律放缓、算力遭遇瓶颈，投资逻辑主要围绕成熟制程的国产化替代展开，代表公司包括台积电、中芯国际和沪硅产业。
第二代砷化镓和磷化铟材料，核心痛点在于既要保证高频性能，又要控制成本，投资逻辑则紧扣5G和卫星通信的刚需，代表公司有三安光电、海特高新和Skyworks。
第三代碳化硅和氮化镓材料，核心痛点集中在晶圆良率和成本控制上，投资逻辑指向新能源和数据中心电源的革命性需求，代表公司包括Wolfspeed、天岳先进和英诺赛科。
第四代钻石和氧化镓材料，目前还处于实验室阶段，核心痛点是晶圆尺寸和掺杂工艺尚未突破，投资逻辑属于长期赌注，需要密切关注技术突破的节点，代表公司有元素六、乾晶科技和住友化学。
📌 风险
- 第三代材料（SiC/GaN）仍处“扩产爬坡期”，部分公司估值较高。
- 第四代材料（钻石/氧化镓）尚处实验室阶段，商业化需5-10年。
- 地缘政治风险（如ASML光刻机限制、海外技术封锁）。
