随着AI算力基建加速、mSAP工艺应用场景拓展以及PCB向“载板化”演进，PCB设备正经历一场深刻的“半导体化”变革——精度要求从微米级向亚微米级跃升，设备价值量和技术壁垒同步提升。以下七家公司是这一趋势下最核心的受益标的：
一、光刻与曝光设备：芯碁微装
技术壁垒：
- 国内PCB激光直接成像（LDI）设备绝对龙头，核心产品覆盖线路、阻焊全系列数字直写设备，国内市占率第一
- MAS6P系列LDI设备解析能力达6/6μm，可稳定量产8μm超细线宽产品，生产效率领先国际同类产品
- 售价较进口设备低约30%，性价比优势显著
- 第二成长曲线：DI设备已用于FCBGA、FOPLP（扇出型面板级封装）等先进封装领域的线路成型
核心客户：
- PCB领域：沪电股份、深南电路、景旺电子、胜宏科技等国内头部PCB厂商
- 先进封装领域：长电科技、通富微电、华天科技等封测龙头，以及三安光电、德豪润达等LED芯片厂商
- 近期发货维持高景气，排产已至2026年下半年
二、钻孔、成型与综合加工平台：大族数控
技术壁垒：
- 国内PCB钻机赛道双料龙头——CCD钻机规模国内第一，超快激光钻机绝对龙头
- 产品线覆盖PCB钻孔、成型、曝光、检测等多环节，是能力最全面的国产PCB设备平台
- 超快激光钻孔机已在深南电路、兴森科技等头部客户实现批量化生产，用于AI服务器板和IC载板加工
- CCD锣机成为1.6T光模块成型的优质方案
核心客户：
- 机械钻孔机：健鼎科技、瀚宇博德、奥士康等
- 激光钻孔机：深南电路、兴森科技、沪电股份等IC载板及高端HDI厂商
- 2025-2026年的大族数控，被机构类比为“2019-2020年的北方华创”——技术驱动下主动的份额提升和赶超海外
三、精密电镀与表面处理设备：东威科技
技术壁垒：
- 国内PCB电镀设备绝对龙头，垂直连续电镀（VCP）设备国内市占率超50%
- mSAP移载式VCP及水平镀三合一设备量产领先，打破国外垄断
- 采用脉冲电镀技术，适配AI服务器PCB中2.5mil线宽线距的工艺要求
- 铜厚均匀性偏差可控制在±5%以内，满足mSAP工艺对电镀精度的严苛要求
核心客户：
- 覆盖华为、中兴等通信设备龙头
- 国内头部PCB及IC载板制造厂商，深度绑定下游扩产需求
- 2025年上半年订单同比增长120%
四、射线检测与高端AOI设备：日联科技
技术壁垒：
- X射线智能检测设备是AI PCB内部缺陷检测的 “工业CT”
- UNMS系列微焦点X射线源可穿透30层以上高多层板，打破日本滨松、美国赛默飞等外企垄断
- 国产替代核心标的，技术对标国际一线品牌
核心客户：
- 国内头部PCB制造厂商，用于AI服务器板、高多层板的内部缺陷检测
- 2025年上半年新签订单同比增长70%以上
五、精密组装与高端点锡设备：凯格精机
技术壁垒：
- 锡膏印刷设备是AI PCB表面贴装技术（SMT）的核心设备
- GASE系列设备精度达12.5μm，可满足AI服务器PCB中大型BGA芯片的贴装需求
- 已进入英伟达、华为等全球顶级企业的供应链体系
核心客户：
- 英伟达、华为等AI算力核心企业
- 国内头部SMT产线及EMS代工厂
六、高端硬质刀具与涂层钻针：欧科亿
技术壁垒：
- PCB钻针是钻孔工序的核心耗材，AI高层板孔数呈指数级增长，耗材需求同步放大
- 微型钻针/铣刀技术壁垒高，需兼顾硬度、耐磨性和加工精度
- 受益于覆铜板升级（M8/M9材料）对钻针性能要求的提升
核心客户：
- 全球PCB制造厂商，覆盖国内头部PCB企业
- 与鼎泰高科（全球第二）、中钨高新（子公司金洲精工）共同构成国产钻针第一梯队
七、精密封装与高等级焊接耗材：唯特偶
技术壁垒：
- 锡膏等焊接耗材是PCB组装环节的关键材料，AI服务器对焊接可靠性要求极高
- 需满足无铅化、高可靠性、细间距印刷等高端需求
- 国产替代空间广阔，尤其在高端封装领域
核心客户：
- 国内头部PCB及EMS厂商
- 建议关注其在AI服务器、光模块等高可靠性场景的客户拓展进展

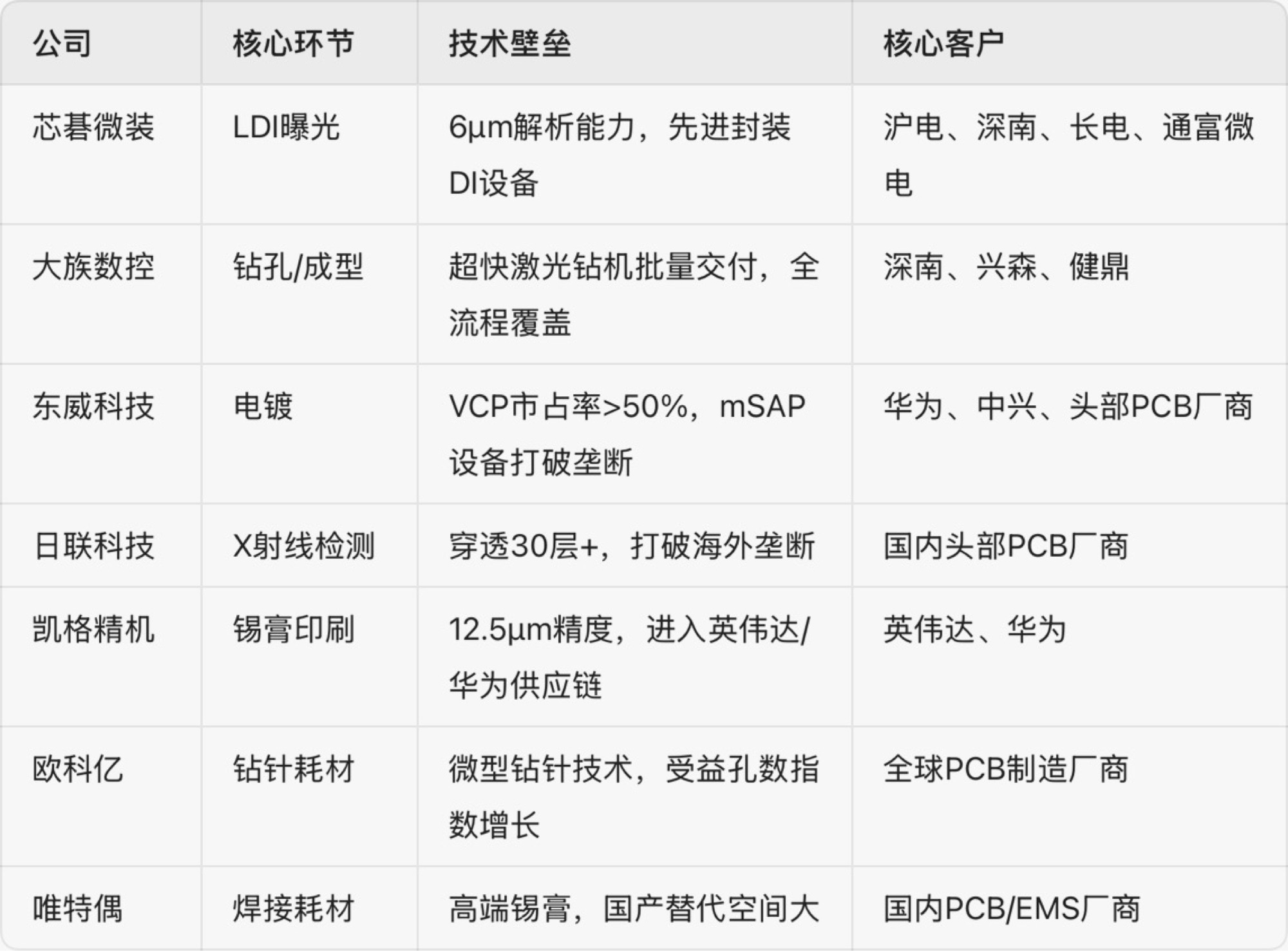

总结：PCB设备半导体化的核心逻辑
这七家公司分别在曝光、钻孔、电镀、检测、组装、刀具、耗材七大核心环节卡位，构成了PCB设备半导体化浪潮中最完整的受益矩阵。正如机构所言：“PCB设备企业估值已逐步反超半导体设备估值，技术驱动背后是主动的份额提升和赶超海外”。
