氮化铝:800V电驱×AI散热,氮化铝正在成为半导体材料中最隐秘的暴利赛道

2026-06-21 14:37:3610

氮化铝(AlN)——第三代半导体新材料核心品种。热导率 170-230 W/m·K,氧化铝的 8-10 倍;CTE 4.5×10⁻⁶/℃ 与硅芯片高度匹配;禁带宽度 6.2eV。高功率芯片封装、散热基板、激光热沉等场景的不可替代性已确立。

核心数据:国内 AlN 市场 2023 年约 15.6 亿元 ← 2025E 突破 20 亿元(同比增速 > 20%);全球 2025E 达 15 亿美元。矛盾点在于——日本德山化工垄断全球 75% 高纯粉体,京瓷/东芝占高端基板 60%;而国内粉体产能仅约 600 吨,需求缺口超 3000 吨。供给与需求之间的裂口,即为国产替代的核心驱动力

产业链全线布局:上游粉体(旭光电子/国瓷材料/金博股份/陶华新材)→ 中游基板(中瓷电子/三环集团/博敏电子/科翔股份)→ 下游结构件(珂玛科技)。关键变量:粉体品质何时逼近德山水平?基板良率何时爬过经济性拐点?

一、材料基因:为何是氮化铝1.1 基本定义

AlN——铝氮共价键化合物,纤锌矿晶体结构,灰白色陶瓷粉体表现。属于超宽禁带半导体,6.2eV 禁带宽度赋予其高压、高频、高温场景的先天优势。

1.2 性能矩阵
性能维度
AlN
Al₂O₃
Si₃N₄
对比结论
热导率(W/m·K)
170-230
20-30
80-90
AlN 碾压级领先
CTE(×10⁻⁶/℃)
4.5
7.0-8.0
3.3
与硅芯片最优匹配
禁带宽度(eV)
6.2
8.7
5.0
高压场景优势
抗弯强度(MPa)
300-400
300-380
700-900
Si₃N₄ 机械性更优
最高使用温度
1000℃(空)/1400℃(真)
1500℃
1200℃
高温环境胜任
介电损耗(tanδ)
<0.0002
0.0003-0.001
0.001-0.005
高频低损特性突出
1.3 不可替代性
散热王者:单芯片功耗破 1000W 时代,AlN 是功率器件散热的终极选择
热匹配优势:CTE 与硅芯片接近,热循环可靠性远超氧化铝
绝缘与导热兼得:6.2eV 禁带宽度,大功率 LED 无需额外绝缘层
化学钝感:耐腐蚀抗氧化,在空气 1000℃/真空 1400℃ 下结构稳定
轻质高强:3.26 g/cm³ 密度,航天器热控的理想选材
二、工艺路线:壁垒与技术分野2.1 三条主流路线

碳热还原法——全球主流Al₂O₃ + C ⟶ 氮气气氛 1600-1800℃ ⟶ AlN 粉体。日本德山化工以此路线实现产品纯度 99.8%,D50≈1.18μm,氧含量业内最低。壁垒在于:连续化高温装备依赖进口、碳污染控制、粉体形貌调控。

直接氮化法——成本优先铝粉 + N₂ 高温直接反应。工艺简单、投资门槛低,但粉体粒径偏大,烧结活性不及碳热还原产物。

LPPHT(等离子体法)——新兴路线金博股份自研低压等离子体高温技术。目标:纳米级高纯粉体。尚处工程化攻关阶段。

2.2 DBC 键合——基板核心工艺

铜箔高温直接键合至 AlN 基片表面(DBC),是 IGBT/MOSFET 功率模块封装的基板成型关键步骤。技术痛点:AlN 的铜箔结合强度工艺窗口极窄,焊接参数失配则高温服役中铜层剥离。工艺壁垒决定良率,良率决定成本竞争力。

2.3 国产化三大壁垒
壁垒层级
具体表现
突破进度
粉体纯度
氧含量 < 1% 控制
旭光电子/福建华清接近,金博在建
基板烧结
大尺寸良率、一致性
中瓷电子批量,三环爬坡
DBC 界面
铜层结合可靠性
国内企业持续优化,差距 1-2 年
连续化装备
碳热还原炉依赖进口
国产替代初起步

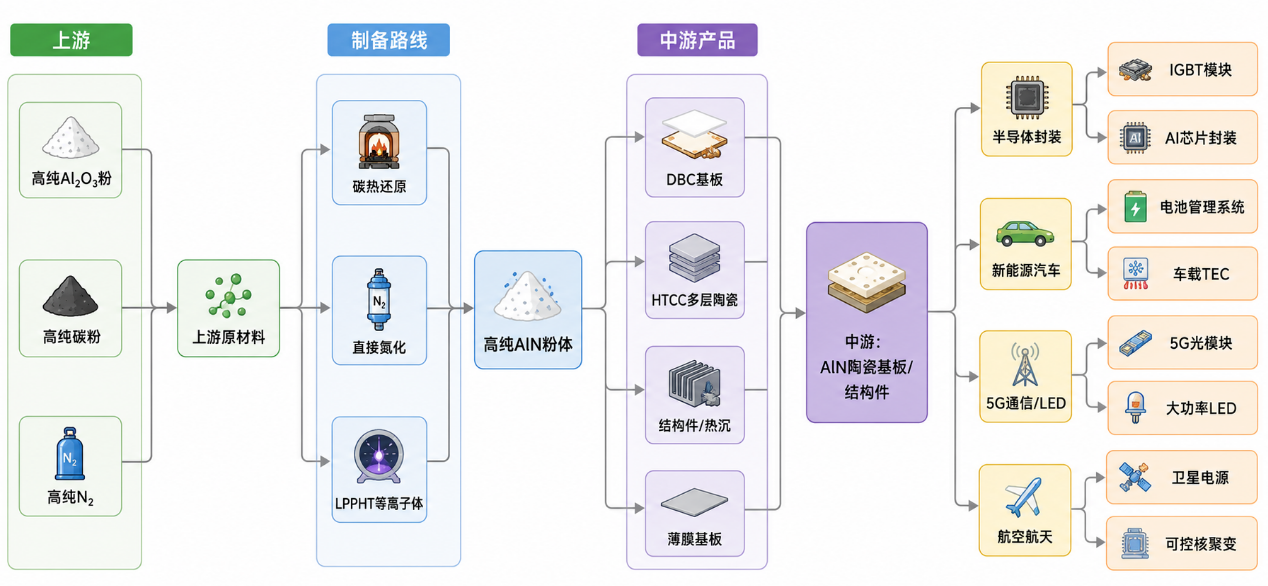

三、产业链图谱3.1 全链结构


3.2 标的企业全景

环节
企业
产品/定位
进展状态
粉体
旭光电子
全产业链(粉→基板→HTCC)
批量供货,产能 500 吨
粉体
金博股份
LPPHT 高纯粉体
500 吨示范线在建,未量产
粉体
国瓷材料
精密陶瓷粉体平台
MLCC/LED 粉体批量,TEC 基板推进
粉体
陶华新材
高纯 AlN 粉体
产能爬坡
粉体
福建华清
AlN 粉体+基板
国内规模领先
基板
中瓷电子
AlN 薄膜基板/陶瓷外壳
批量供货,光模块全球头部市占
基板
搏敏电子
高性能衬板
导入国内 MicroTEC 厂商
基板
三环集团
DPC 基板
量产爬坡,覆盖光通讯
基板
科翔股份
陶瓷基板
概念弹性标的,20cm 涨停
结构件
珂玛科技
半导体设备 AlN 结构件
批量
单晶衬底
奥趋光电
2/3 英寸单晶 AlN 衬底
研发向 4 英寸突破
热沉
昀冢科技(池州)
5745 高导热 AlN 热沉
省级成果登记(国际先进)
四、全球竞争版图4.1 市场规模矩阵
细分维度
基准数据
预测数据
CAGR
中国 AlN 整体市场
2023 年 15.6 亿元
2025E > 20 亿元
>20%
全球 AlN 整体市场
2025E 15 亿美元
全球 AlN 陶瓷基板
2023 年 1.09 亿美元
2030E 1.86 亿美元
7.2%
全球单晶 AlN 衬底
2025 年 0.55 亿美元
2032E 1.19 亿美元
11.5%
全球 AlN 棒材
2024 年 0.31 亿美元
2031E 0.43 亿美元
5.0%

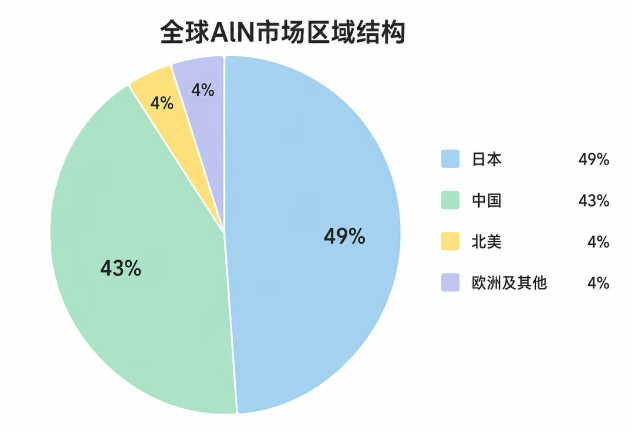

4.2 区域结构


日本:一体化压降对手。德山化工(粉体 75%)→ 京瓷/东芝(基板 60%)→ 旭化成(单晶衬底)→ NGK(加热器),全链闭环
中国:增速领跑全球,供给缺口最大。粉体缺口 > 2400 吨,基板缺口集中于高端品类
北美:CoorsTek / Surmet / HexaTech,前沿技术研发强但制造规模弱
欧洲:CeramTec 深耕基板,因飞凌等终端需求拉动
4.3 竞争态势

五力简析

供应商议价力:强(德山化工 75% 份额,国产替代前话语权极高)
买方议价力:中(LED & 通信占大头,价格敏感;车规/军工可接受溢价)
新进入威胁:中高(资本+技术双壁垒,但国产替代红利吸引大量新进入者)
替代威胁:中等(Si₃N₄ 在极端温循场景分流,但散热维度无法匹敌)
同行竞争:高(日企定价权 vs 中企价格战,低端粉体已有过剩苗头)
五、国产替代:供给缺口与加速逻辑5.1 缺口量化

供需矛盾尖锐——

供给端:2025E 国内 AlN 粉体产能约 600 吨(含在产+在建)
需求端:实际需求超 3000 吨(含出口加工)
缺口:>2400 吨 ≈ 80% 依赖进口

日本德山产能扩张保守,全球供应偏紧,德山粉体市场售价约 1400 元/kg。缺口 = 空间。

5.2 五大驱动力
供应链安全:美国对华半导体管制持续收紧,日本出口审查趋严。自主可控不止是口号
成本剪刀差:国产粉体价格远低于德山(1400 元/kg),品质逼近德山之日即价格碾压之时
政策推力:国家"卡脖子"材料清单明确纳入 AlN,大基金三期 + 制造业转型基金双线注入
需求爆发:新能源车渗透率突破 40% → 车载 IGBT 需求井喷;AI 服务器 GPU 功耗破千瓦 → 散热基板增量明确
技术收敛:国内企业的品质提升曲线正在陡峭化,部分产品已接近国际先进水平

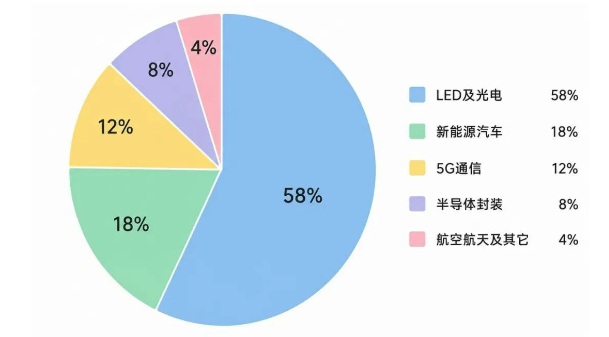

5.3 应用结构


六、重点企业拆解

6.1 旭光电子

定位:国内 AlN 全产业链布局最完整标的

业务版图:粉体 → DBC/HTCC 基板 → 结构件 → AI 芯片封装连接器,四层覆盖
产能状态:AlN 粉体及基板产能约 500 吨,基板批量供货激光热沉/车规 IGBT/TEC 制冷片
HTCC 突破:AI 芯片封装用多层陶瓷管壳及连接器进入客户验证,增量弹性最大
国际拓展:子公司宁夏北瓷与韩国半导体客户(终端服务三星存储芯片)达成合作意向
2025 年财务:营收 16.35 亿元(+3.06%);归母净利 1.62 亿元(+57.67%);AlN 占比约 7%

研判:AlN 贡献当前有限(~1.14 亿元),但利润弹性开始释放(净利增速远超营收增速)。HTCC 验证通过后有望重新定价。

6.2 中瓷电子

定位:AlN 基板赛道龙头,光模块陶瓷封装全球头部

背靠国资:中国电科十三所控股,技术基因深厚
批量供货:AlN 薄膜基板已批量,产品覆盖 2.5Gbps→3.2Tbps 全速率光通信外壳
AI 数据中心受益:AlN 多层薄厚膜产品进入高频高速光模块/AI 智能场景
硅光模块:已有成熟封装方案并深度合作海外客户
市场地位:光模块陶瓷外壳市占率全球头部;高导热基板技术及产能均满足用户需求

研判:AI 算力光互联升级周期 = 中瓷电子的顺风周期。从 800G 向 1.6T/3.2T 升级,单片 AlN 基板价值量持续抬升。

6.3 国瓷材料

定位:新材料平台,精密陶瓷为核心增长极

业务版图:电子材料、催化材料、生物医疗、新能源、精密陶瓷、数码打印六大板块
2025 年业绩:营收 45.83 亿元(+13.24%);归母净利 6.10 亿元(+0.91%)
AlN 关联:精密陶瓷板块 LED 基板全球头部企业批量供货;陶瓷管壳为低轨卫星主流封装方案;TEC 基板产线推进
技术底蕴:MLCC 介质粉体技术可迁移至 AlN 粉体领域
平台优势:多业务分散风险,精密陶瓷为长期成长极

研判:业务多元意味着 AlN 贡献相对稀释,但材料平台的协同效应和抗周期能力是独特防御价值。

6.4 金博股份

定位:碳基材料巨头跨界 AlN,弹性最大但不确定性也最大

技术路线:LPPHT(低压等离子体高温),差异化路径
产能规划:年产 500 吨高导热 AlN 粉体示范线在建
2025 年业绩:营收 8.03 亿元(+49.54%);归母净利 -12.81 亿元(-57.24%),锂电产品收入占 52%
官方风险提示(2026-06-18):高纯 AlN 粉体暂未形成产能,产线仍在投建,投产时间不明确

研判:左手锂电承压,右手 AlN 烧钱。500 吨粉体产能若顺利释放弹性巨大(弹性仅次于德山),但在正式量产和客户验证完成之前,估值折价合理。跟踪指标:示范线验收时间、首批客户送样结果。

6.5 其他关注标的
企业
卡位
关注点
福建华清
粉体+基板
国内 AlN 基板规模居前,全球前五大厂商
博敏电子
高性能衬板
导入国内 MicroTEC 厂商
三环集团
DPC 基板
量产爬坡期,光通讯方向
科翔股份
陶瓷基板
概念弹性最大,6-17 日 20cm 涨停
珂玛科技
半导体结构件
国产设备零部件供应商
昀冢科技
AlN 热沉
省级科技成果"国际先进"
奥趋光电
单晶衬底
前沿方向,2→3 英寸→ 4 英寸攻关

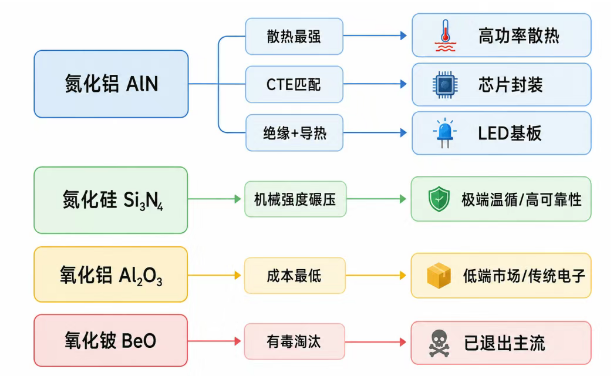

七、替代竞品与威胁


维度
AlN
Si₃N₄
替代威胁
导热
170-230 W/mK ✅
80-90 W/mK ❌
散热场景 AlN 不可替代
机械强度
300-400 MPa
700-900 MPa ✅
极端可靠性场景 Si₃N₄ 占优
CTE 匹配
4.5(优)
3.3(最优)
Si₃N₄ 在温循场景优势微弱
成本
中低
高端市场对成本不敏感

核心判断:在"高功率密度散热"维度,AlN 暂无替代方案。Si₃N₄ 在极端温循场景(逆变器/轨交)有分流可能,但散热短板限制了渗透空间。二者互补大于替代。

八、技术演进方向
纳米粉体:向 100nm 以下粒径发展(宁波金雷),降低烧结温度,提升热界面材料性能
大尺寸单晶衬底:4 英寸突破在即,深紫外 LED/Hi-Fi 射频器件打开第二增长曲线(单晶衬底 CAGR 11.5%)
AlN 射频器件:康奈尔大学突破 AlN 射频晶体管新架构,5G/6G 高频场景潜在爆发点
HTCC×AI 封装:3D 异构集成封装对高导热 AlN 多层陶瓷需求持续爬坡
AI 算力散热:GPU 单芯片功耗破千瓦 → AlN 陶瓷基板 + 液冷的混合散热方案渐成标配
九、风险矩阵
风险类别
具体风险
影响程度
跟踪指标
技术瓶颈
粉体氧含量控制与德山差距持续存在
国内粉体产品纯度/粒径对标数据
产能过剩
低端粉体产线一哄而上,价格战提前
AlN 粉体市场价格趋势
外企策略
德山/京瓷降价狙击国产替代
中高
德山粉体价格信号、中国企业海外订单
替代分流
Si₃N₄ 在车规模块温循场景获验证突破
Si₃N₄ 在 IGBT 封装中的渗透率
需求波动
新能源车/LED 行业景气下行,下游需求低于预期
终端行业出货量及 AlN 采购量
量产延迟
在建产能爬坡周期长,验证导入不确定性大
高(金博等)
企业在建产线进度、验证进度公告
供应链断链
碳化硅炉/碳热还原炉等核心装备进口受限
中高
装备国产化替代进展
估值泡沫
概念炒作下标的估值脱离基本面
各标的 AlN 收入占比及利润贡献率
十、投资研判10.1 赛道优先级
等级
赛道
逻辑
⭐⭐⭐⭐⭐
高纯 AlN 粉体
进口替代缺口 > 80%,毛利高,壁垒深
⭐⭐⭐⭐
AlN 陶瓷基板(DBC/DPC)
下游 IGBT/车规需求刚性,确定性最强
⭐⭐⭐⭐
HTCC 多层陶瓷
AI 芯片封装新增量,技术壁垒高,定价能力强
⭐⭐⭐
半导体设备 AlN 结构件
国产设备链协同,跟随龙头成长
⭐⭐
单晶 AlN 衬底
前沿技术,商业化尚需 3-5 年
10.2 跟踪主线
短期(1-2 年)旭光电子(全链+批量)→ 中瓷电子(光模块龙头+AI 受益)
中期(3-5 年):粉体产能大释放 → 成本曲线下移 → 渗透率陡峭化
长期(5 年+):AlN 射频器件 + 单晶衬底 → 第二增长曲线打开
10.3 关键跟踪变量

变量
乐观信号
悲观信号
国内粉体产能
600→2000 吨爬坡顺利
良率持续不及预期
德山策略
产能不扩张,维持高价
大幅扩产+降价狙击
AI 散热需求
GPU 功耗持续攀升
液冷完全替代陶瓷基板
车规 IGBT
800V 平台全面普及
碳化硅方案跳过散热瓶颈
国产装备
碳热还原炉国产化突破
装备持续卡脖子

本报告基于公开信息整理,仅供参考,不构成投资建议。投资者应独立判断,自行承担投资风险。报告中的数据、观点可能存在滞后性,请以最新官方信息为准。

作者声明: 本文转载自第三方,旨在提供资讯参考,并非证券推荐或投资建议。作者对内容的真实性、准确性不承担保证责任。本文不构成任何投资建议或证券推荐。截至发文日,作者与文中提及的标的不存在持仓关系。

合规声明:本站发布的所有文章及观点均系个人研究共享,投资心得交流,不代表本站立场,且不构成任何形式的投资建议。投资者据此操作,风险自担,请务必保持独立审慎的决策态度。
