是半导体制造工艺的关键耗材，是光刻过程中的“底片”。

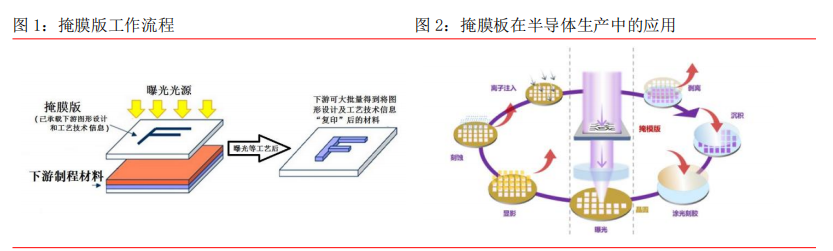

掩膜版，又称光罩、光掩膜、光刻掩膜版，是微电子制造领域中光刻工艺所使用的图形母版。

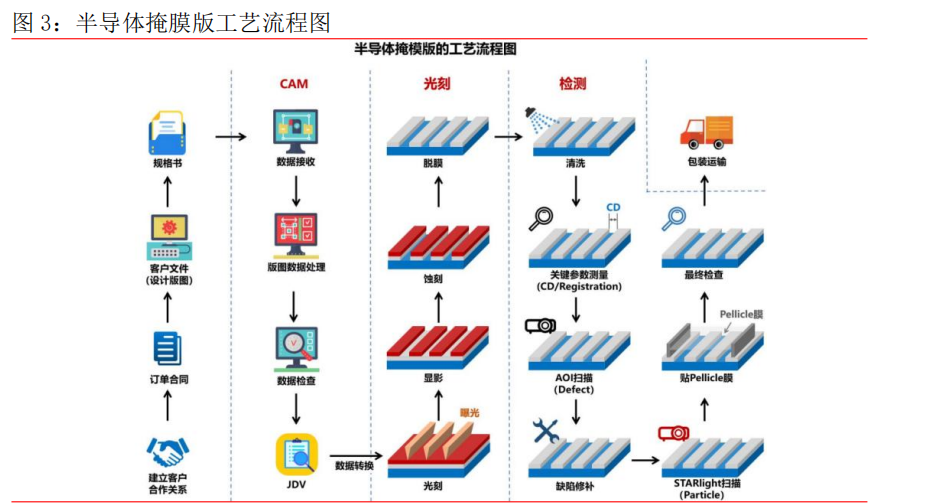

光刻是指通过曝光工序，在晶圆表面的光刻胶上刻画出电路图形，然后通过显影、刻
蚀等工艺流程，最终将电路图形转移到晶圆上的过程。
掩膜版的精度和质量水平会直接影响下游制品的优品率。作为连接工业设计和工艺制造的关键桥梁，掩膜版承载着设计者的电路图形，通过曝光工艺将图形批量转移到下游基板或晶圆上，是平板显示、半导体、触控、电路板等行业生产制造过程中的关键材料。作为光刻复制图形的基准和蓝本，掩膜版是连接工业设计和工艺制造的关键，
其精度和质量水平会直接影响最终下游制品的优品率。

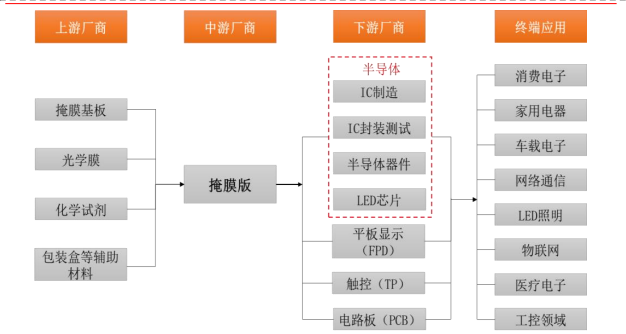

掩膜版产业链
存储芯片（DRAM / NAND Flash）的制造流程高度依赖光刻工艺，掩膜版的作用贯穿于整个晶圆加工过程：
每一层电路图案都需要通过光刻曝光转印到晶圆光敏胶上，掩膜版精准控制了每一道光束的形状和位置。在高密度DRAM与3D NAND中，存储单元的间距仅十几纳米，任何微小误差都可能导致芯片缺陷。而高精度掩膜版能保证图案转印的纳米级精确度，让芯片性能稳定、良率提升。
多层堆叠的守护者
现代存储芯片不再是平面结构，而是多层堆叠的复杂三维结构。以3D NAND为例，数百层存储单元如积木般叠加，每一层的对齐精度要求低于纳米级。
掩膜版在这里的作用不可小觑：它不仅提供每层电路图案的模板，还保证多层之间的精密对齐。正是这些看似微小的光学控制，让3D NAND能够实现高容量、高性能和高可靠性，为数据中心、人工智能和云计算提供稳定的存储支撑。
微细结构的精密雕刻师
在存储芯片制造中，微结构的精密决定了存储单元的速度、功耗和耐久性。掩膜版通过精细光学设计和高质量材料，支持亚10纳米线宽的转印。无论是深紫外光（DUV）光刻，还是极紫外光（EUV）光刻，高精度掩膜版都保证了每个存储单元的尺寸和间距一致性，让芯片在性能和功耗上达到最优平衡。
掩膜版，虽然看不见摸不着，却决定了每一颗高性能存储芯片的命运。从光刻曝光，到多层堆叠，再到微细结构的精密雕刻，掩膜版贯穿整个制造流程，是芯片性能、良率和产业价值的隐形保障。
在存储芯片的世界里，掩膜版就是那把无声的雕刻刀，精准、稳定、不可或缺。

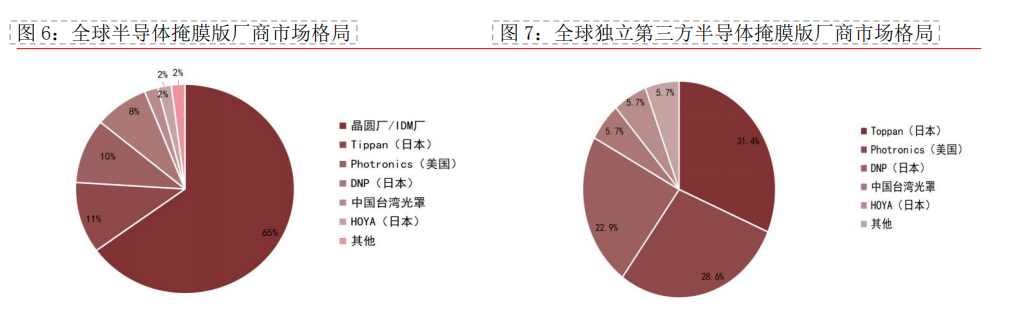

业竞争格局：海外厂商长期主导，国内厂商加速替代。在技术壁垒最高、工艺难度最大的半导体掩膜版领域，海外企业长期占据主导地位。目前，全球掩膜版市场的主要领先厂商包括：美国Photronics，日本HOYA、Toppan、DNP和SKElectronics等。境外领先的掩膜版厂商中，LG-IT和SKE的掩膜版产品主要布局在平板显示领域；
掩膜版是光刻工艺的蓝本，是半导体生产制造的“关键耗材”。掩膜版是微电子制造领域中光刻工艺所使用的图形母版，其精度和制造水平直接影响下游制品的优品率。按照下游应用场景的不同，掩膜版通常可分为半导体IC掩膜版、平板显示掩膜版以及其他类掩膜版。作为半导体材料的重要组成部分，掩膜版占半导体材料市场规模比例约为12%，仅次于硅片和电子特气，国内市场空间达百亿元量级。在各类掩膜版应用领域中，半导体掩膜版对精度、平整度和缺陷控制的要求远高于平板显示或LED等领域，目前全球领先厂商以美日企业为主，本土企业逐步崛起，在成熟制程、平板显示及部分中端集成电路领域持续扩张，逐步承担起国产替代的重要角色。

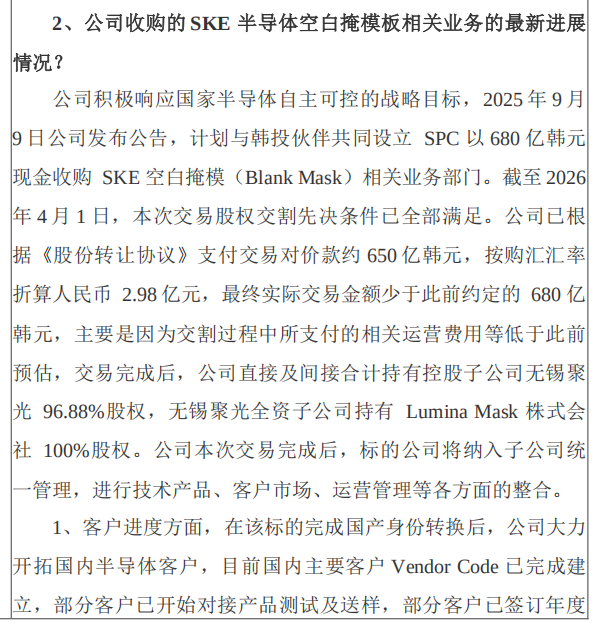

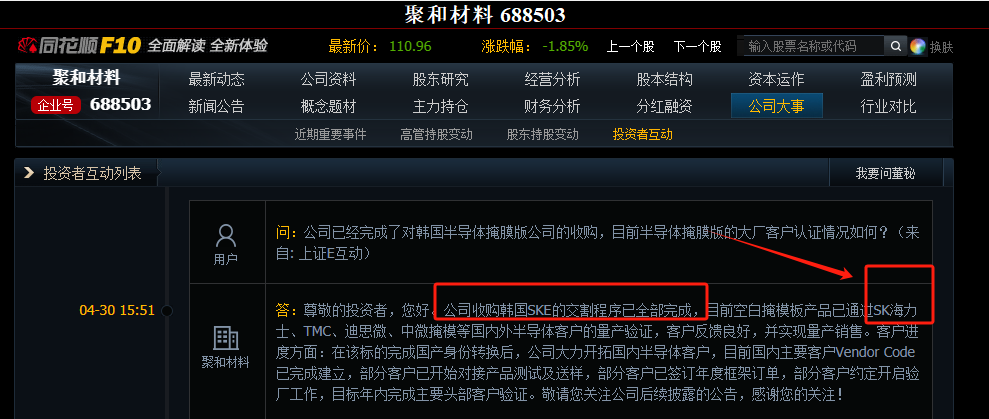

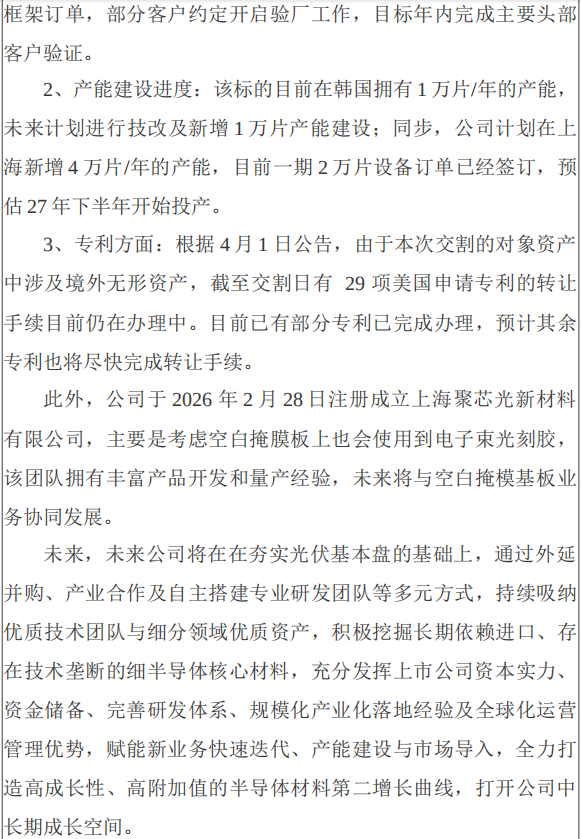

聚和材料：国内半导体最大弹性标的，深度受益存储链
#空白掩膜版国产渗透率几乎为0。目前大陆空白掩模版全部为日本供应（信越化学+豪雅），国产半导体要求全链条国产化率逐步提升，目前聚和材料在空白掩膜版市场的市占率=国产化率，在中国大陆验证导入的客户已经达到24家（在大陆全部的掩模版制造商均在验证中），中长期市占率具备40-50%的能见度。
#需求端：国内空白掩膜版需求将成倍增加。
①存储芯片需求8倍增长：以NAND为例， 64层3D NAND需要60层掩膜版，128层3D Nand需要100-150层掩膜版，结合国内存储未来扩产规划，层数增加带来的整体需求量增加，中性预计为2倍。存储产品由2D转3D过程中，总曝光次数由5次提升到20次，PSM空白掩膜版寿命为3万次，对应光罩更换频率由6000片减少至1500片，空白掩膜版需求量增加4倍。
空白掩膜版需求量增长=单位掩膜版用量2倍 * 替换频率4倍=8倍。
