随着英伟达GB200/GB300及未来Rubin架构的演进，AI服务器PCB正经历一场“地狱级”的升级：板厚从传统的3mm飙升至8mm以上，孔径微缩至0.05mm的极限。这种物理层面的“长宽比”博弈，正在倒逼钻孔设备与耗材进行一场史诗级的技术迭代。这不仅是对工艺的考验，更是一次产业链价值重估的机遇。
一、 为什么钻孔成了AI PCB的“生死线”？
在PCB（印制电路板）制造中，钻孔是所有电气连接的物理基础。简单来说，就是通过钻孔+电镀，把一张板子上的N层电路连通起来。
对于AI服务器（如英伟达GB200/GB300/Rubin架构）而言，钻孔不仅仅是打孔，更是信号传输的生命线：
1. 互连密度激增：AI服务器PCB动辄20层以上（Compute Tray多为22层5阶HDI，Switch Tray甚至达到30+层），单块板的钻孔数量比普通板多50%以上，18层板平均要钻5000个以上的孔。
2. 信号完整性要求：AI算力要求信号传输速率达到112Gbps甚至更高。通孔内多余的铜柱（Stub）会严重干扰信号，因此必须引入背钻工艺（Backdrill）来剔除多余铜柱，这对钻孔深度的控制精度提出了微米级要求。
二、 全流程拆解：一块AI PCB是如何“炼”成的？
根据文档资料，PCB钻孔的完整流程是一个高度精密的系统工程：
1. 上板与定位：X射线钻靶
- 操作：将PCB板材固定在机床上，利用X射线透视找到内层板的靶标（Target），进行精准对位。
- 难点：AI板多层叠加，对位偏差会导致整板报废。

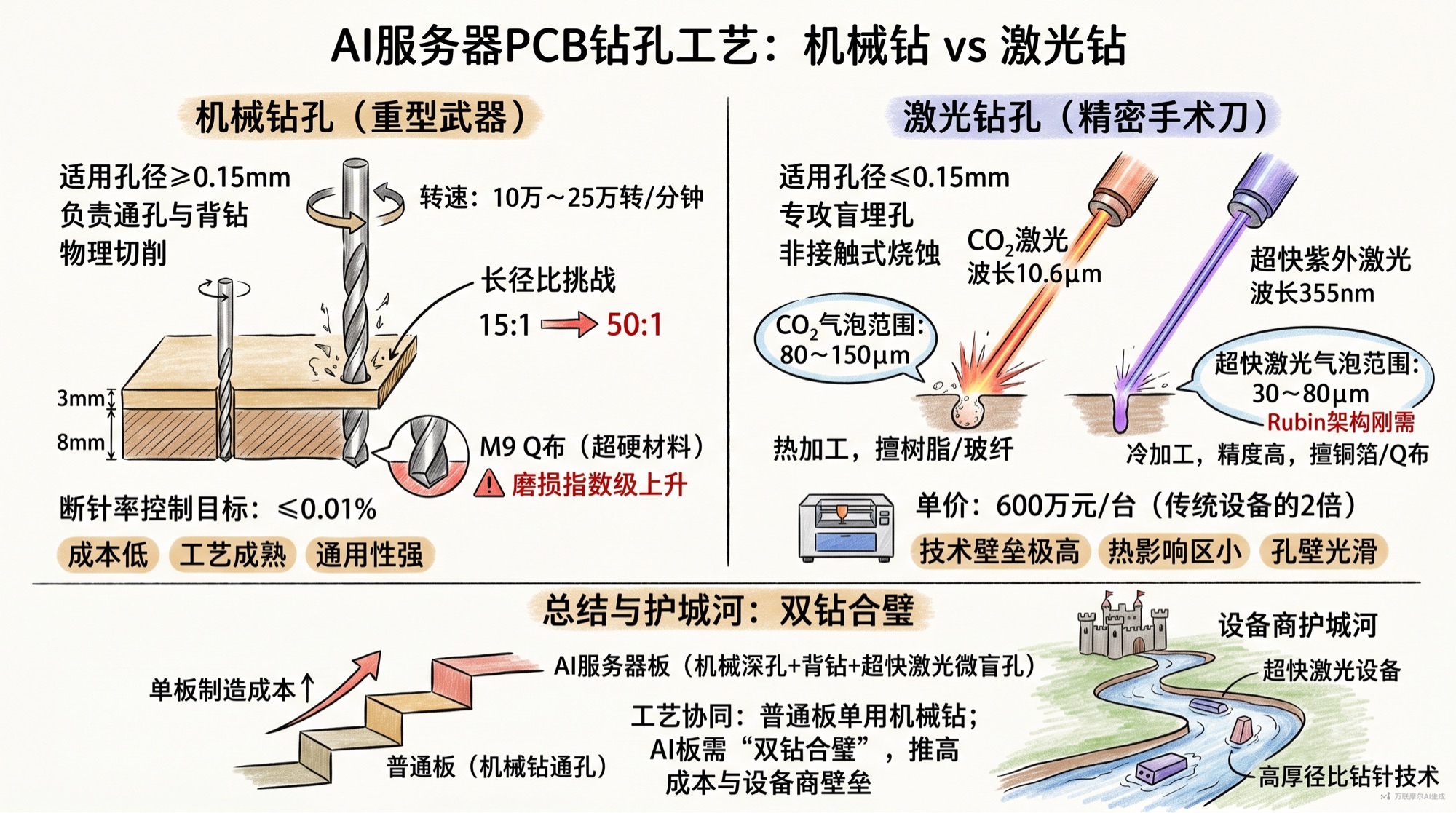

2. 钻孔执行：机械钻 vs 激光钻
3. 钻头研磨与维护
- 操作：PCB钻针（钻头）极其细微（最细直径0.1mm左右），磨损后需使用专用研磨机进行打磨复用，或者直接更换。
- 难点：AI板使用的M9 Q布（石英布）硬度极高，钻针寿命从普通板的8000孔暴跌至200孔，消耗量呈指数级上升。
4. 检测：AOI与孔位精度
- 操作：使用光学检测设备（AOI）检查孔径大小、孔内粗糙度、是否存在塞孔、断钻残留等。
- 难点：高阶HDI板孔径极小，且孔壁质量要求极高，不能有铜丝毛刺。
三、 急需解决的“卡脖子”难题
1. 极限制程挑战：长径比（Aspect Ratio）飙升
- 现状：普通PCB板厚3mm，长径比15:1即可。AI服务器板厚飙升至8mm，长径比要求达到50:1。
- 痛点：钻针越长越细，高速旋转时越容易偏摆、折断。目前业内正在攻克40倍、50倍长径比钻针的稳定加工技术。
2. 材料革命：M9 Q布带来的“噩梦”
- 现状：为了降低信号损耗（Df），英伟达Rubin架构计划采用M9级覆铜板，其填充料为99.99%的二氧化硅（石英）。
- 痛点：这东西比钢铁还硬。普通台钻针打M6材料能打2000孔，打M9材料只能打200孔。加工效率暴跌，耗材成本暴增数十倍。
3. 背钻工艺的精度极限
- 现状：为了信号完整性，背钻必须精准地去除多余铜柱，但不能钻穿有用的线路。
- 痛点：要求深度控制误差在0.05mm以内。这需要CCD视觉系统辅助定位，即CCD背钻设备。
四、 核心公司
1. 设备端：大族数控的绝对统治力
大族数控 (301200.SZ) —— 全球PCB设备龙头
- 主营业务：覆盖钻孔、曝光、检测、压合等全环节。其中钻孔设备收入占比超过70%，是公司的基本盘。
- 技术壁垒：
- 机械钻：已实现对德国Schmoll等外资品牌的国产替代，性价比极高。
- CCD背钻：配合头部PCB厂（如沪电、胜宏）实现工艺突破，良率追平海外，订单充沛。
- 超快激光钻：针对M9 Q布和微小孔，推出GLM650等超快激光设备，可加工30-80μm微孔，单价高达600万/台，单价是CO₂激光钻的2倍。
- 业绩表现：2025年Q1-Q3营收39.03亿元，同比+66.53%；归母净利润4.92亿元，同比+142.19%。毛利率提升至31.73%，盈利能力显著增强。
2. 耗材端：钻针与铣刀的“量价齐升”
鼎泰高科 (301377.SZ) —— 全球钻针销量冠军
- 主营业务：PCB钻针、铣刀（锣刀）、研磨材料。钻针销量全球第一，2025上半年市占率达28.9%。
- 技术壁垒：高长径比钻针。普通钻针10元/支，50倍长径比钻针单价可达100元/支。公司已实现40倍、50倍钻针的批量供货。
- 产能扩张：截至2025Q3月产能突破1亿支，预计2026年底达到1.8亿支/月。
- 业绩表现：2025Q1-Q3营收14.57亿元，同比+29.13%；归母净利润2.82亿元，同比+63.94%。毛利率高达40.62%，净利率19.28%。
中钨高新 (000657.SZ) —— 钨矿+金洲精工双轮驱动
- 主营业务：钨矿开采（柿竹园、远景钨业）及深加工。子公司金洲精工是全球微钻龙头之一。
- 核心逻辑：“金洲三宝”（极小径、加长径、涂层钻针）。金洲精工在40倍以上长径比钻针技术领先，且背靠集团钨矿资源，成本优势显著。
- 产能扩张：预计2025年底金洲精工月产能达0.9亿支，2026年随着1.4亿支技改项目落地，月产能将达1.3亿支。
新锐股份（慧联电子）—— 隐形冠军，市场预期差极大
- 核心逻辑：市场此前只关注钻针（鼎泰、金洲），忽略了铣刀（锣刀）。
- 光通信：800G/1.6T光模块爆发，PCB混压板（PTFE/陶瓷填充）硬度极高，铣刀消耗量增加8倍。
- AI服务器：板厚增加导致铣刀寿命锐减至1/3，用量提升4倍。
- 技术壁垒：慧联电子是全球PCB铣刀龙头，且拥有钻针、铣刀核心设备自制能力，扩产速度快，正冲刺全球钻针前三强。
3. 其他关键设备商
- 芯碁微装：国产直写光刻（LDI）设备龙头，主要解决HDI板的曝光精度问题。
- 东威科技：垂直连续电镀（VCP）设备龙头，市占率超50%，解决了高层数板孔内能流平电镀的难题。
- 凯格精机：锡膏印刷设备全球份额第一（21.2%），在高阶服务器和5G类产品中，III类高精度印刷机单价是普通机的4倍，利润结构持续优化。
五、 总结
1. 确定性最高：大族数控。无论哪家PCB厂扩产，无论用机械钻还是激光钻，大族都是最确定的设备供应商，且背钻、超快激光技术壁垒高。
2. 弹性最大：鼎泰高科与新锐股份。耗材的逻辑在于“消耗量暴增+单价暴增”。特别是新锐股份（慧联电子），市场对“铣刀”的认知严重不足，随着光模块和AI服务器放量，其业绩爆发性极强。
3. 资源禀赋：中钨高新。上游钨矿资源+下游金洲精工技术，具备全产业链抗风险能力。
风险提示：AI服务器出货量不及预期；PCB工艺迭代不及预期（如CoWoS-L封装替代PCB）；行业竞争加剧导致价格战。
(本文数据来源于万联证券、华创证券、东吴证券及华金证券研报，仅代表个人观点，不构成投资建议。)
