EMIB（嵌入式多芯片互连桥）系英特尔自研2.5D先进封装技术，以微型硅桥（10-100mm²）嵌入有机基板替代台积电CoWoS整片硅中介层，实现芯粒间局部高速互连。对比CoWoS，EMIB硅用量仅其1/3-1/5，单颗成本低30%-50%（300-600美元 vs 800-1000美元）；EMIB-M已支撑6倍光罩尺寸，预计2026-2027年达8-12倍（CoWoS-L：3.5倍）；热膨胀失配风险低，翘曲问题少，良率已突破90%。
市场端，2026年全球先进封装市场规模预计581-587亿美元（YoY+97%），2.5D/3D板块CAGR约19%，产能缺口持续至2027年。客户导入端，EMIB良率突破驱动Google TPU v8e（2027H2）、NVIDIA Feynman、联发科旗舰SoC（2027Q4量产）、SK海力士HBM相继评估或导入，苹果M系列同步评估。
研判：EMIB正从CoWoS替代选项跃迁为AI大芯片时代的封装第二极，其"硅桥+玻璃基板"双线演进制约CoWoS溢价空间。国产供应链在三环节现布局：硅桥方案（甬矽电子、长电科技、盛合晶微）、设备（盛美上海电镀全球第三）、EDA（华大九天国内唯一3DIC全流程）。
一、EMIB技术架构与演进
1.1 原理定义

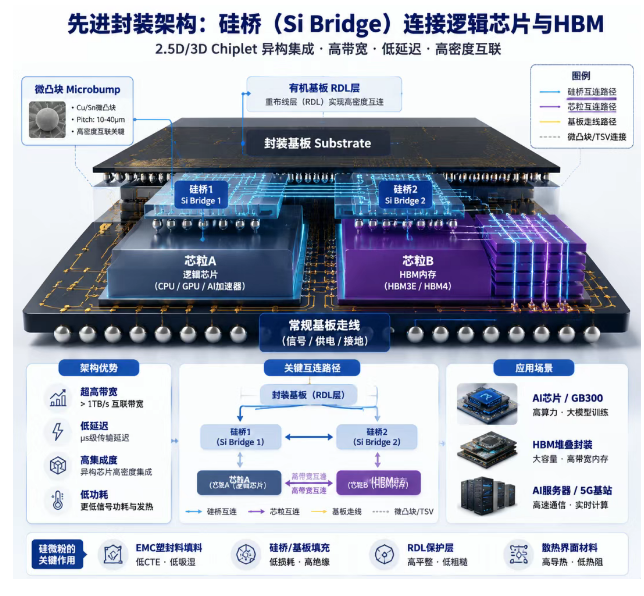

EMIB核心逻辑：有机基板内埋入微型硅桥（边长<5mm），仅在高密度互连所需的芯片边缘下方局部存在。芯片经微凸块接入硅桥高密度布线，其余通信沿用基板常规走线。此"按需嵌入"架构摆脱了全局硅中介层对面积和成本的刚性约束。

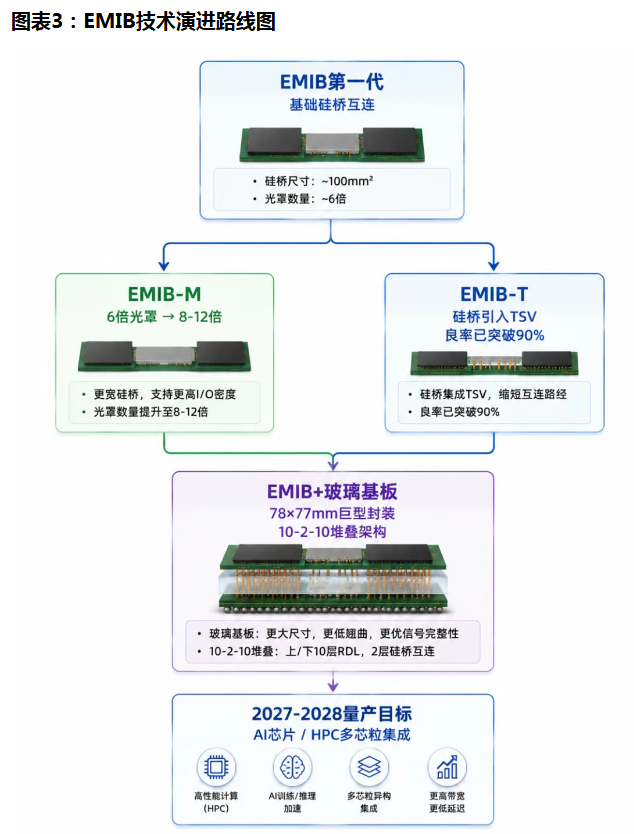

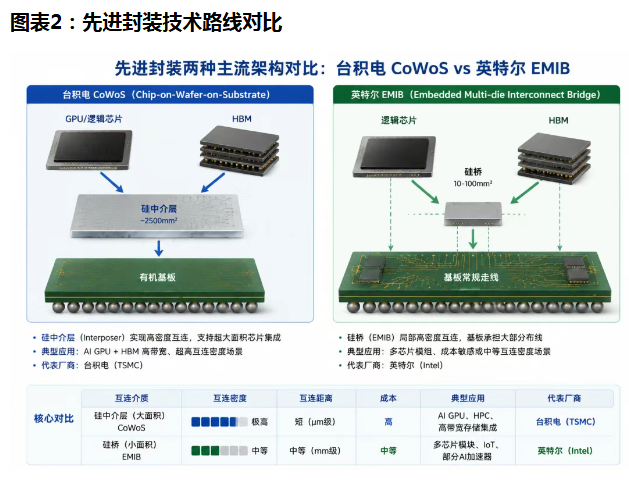

1.2 与CoWoS的维度对比EMIB（一代）：基础硅桥，面向CPU+GPU/HBM一般异构集成。
EMIB-M（Matrix）：多桥阵列。当前6倍光罩，2026-2027年目标8-12倍，瞄准超大规模多芯粒AI芯片。
EMIB-T（Through-Silicon-Via）：硅桥引入TSV实现垂直供电。电源与信号从封装底面直达芯片，抑制DC/AC噪声串扰，契合AI加速器与数据中心芯片对带宽和功耗的严苛要求。后段良率已爬至90%以上。
EMIB+玻璃基板：2026年初首发，78×77mm巨型封装（2倍标准光罩），"10-2-10"堆叠（800μm厚玻璃芯+上下各10层RDL=20层电路），定位HPC与AI服务器。
1.4 优势拆解成本端：局部用硅降至CoWoS的1/3-1/5，无须整片中介层。单颗300-600美元，较CoWoS的800-1000美元优势明确。
尺寸端：免除与封装等大的中介层，光罩扩展天然占优。6倍→12倍路线图远超CoWoS-L的3.5倍上限。
良率与可靠性：硅-基板接触面小，CTE失配问题可控，翘曲风险低。EMIB-T验证良率>90%，正冲击98%量产基准。
设计端：按需嵌入，非均匀互连场景下灵活度远高于"全中介层"方案，适配芯粒种类多的AI大芯片。

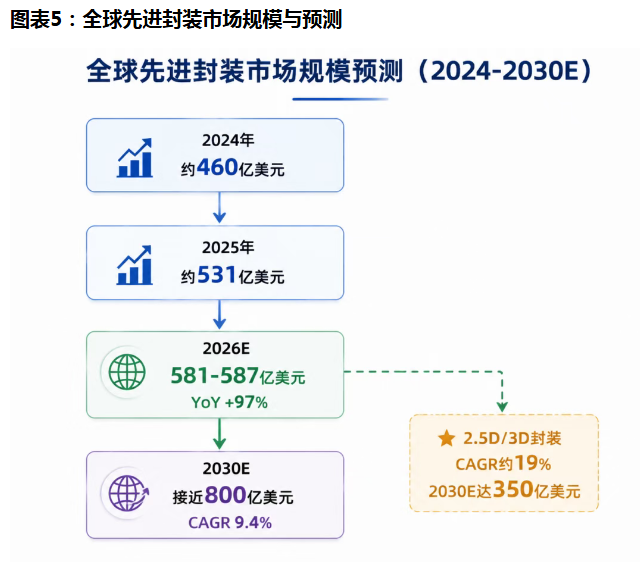

二、市场格局与景气度2.1 规模与增速2.5D/3D板块增速领跑：2024-2030年CAGR约19%，2030年规模近350亿美元。
产能端吃紧：2025年全球先进封装需求约146K片/月（12英寸等效），供需比-23%，订单排期超一年。
中国大陆：2025年先进封装852亿元，渗透率41%；2026年有望破千亿；2.5D/3D产能CAGR+29%。
2.2 驱动因子AI算力：大模型训练/推理拉动高带宽大算力芯片，Chiplet+2.5D/3D封装成为算力扩张刚性通道。
制程瓶颈：3nm以下推进成本陡峭，Chiplet组合成熟制程芯粒成为"后摩尔"核心策略。
HBM层数攀升：8层→12层→20层+，对互连密度和信号完整性要求指数级上升。
ASIC定制潮：CSP加速自研（Google TPU、Amazon Trainium），驱动灵活、低成本、大尺寸方案需求。
三、竞争格局3.1 三足鼎立台积电CoWoS：凭借英伟达H100/B200/GB200绑定，主导2.5D封装。CoWoS-S/R/L三线并行，产能持续扩产。然产能长期紧缺、交期长、溢价高，为EMIB创造替代窗口。
英特尔EMIB：从备选方案崛起。成本（低30-50%）+尺寸（6-12倍 vs 3.3-3.5倍）+良率成熟度（>90%）三重优势驱动。Google/NVIDIA/Apple/Meta/联发科/SK海力士已进入评估或导入通道。
三星I-Cube：硅中介层方案，生态与市占弱于前两者，主要服务自家Exynos。
3.2 EMIB客户导入一览CoWoS主攻全局超高密度全互连场景（多GPU+HBM集群）。EMIB主攻芯粒数适中、互连非均匀场景（ASIC单算力芯+较少HBM，CPU+FPGA）。二者非简单替代——CoWoS在高密度全互连的优势短期难以撼动，但ASIC和自研芯片赛道，EMIB的成本和尺寸优势正加速渗透。

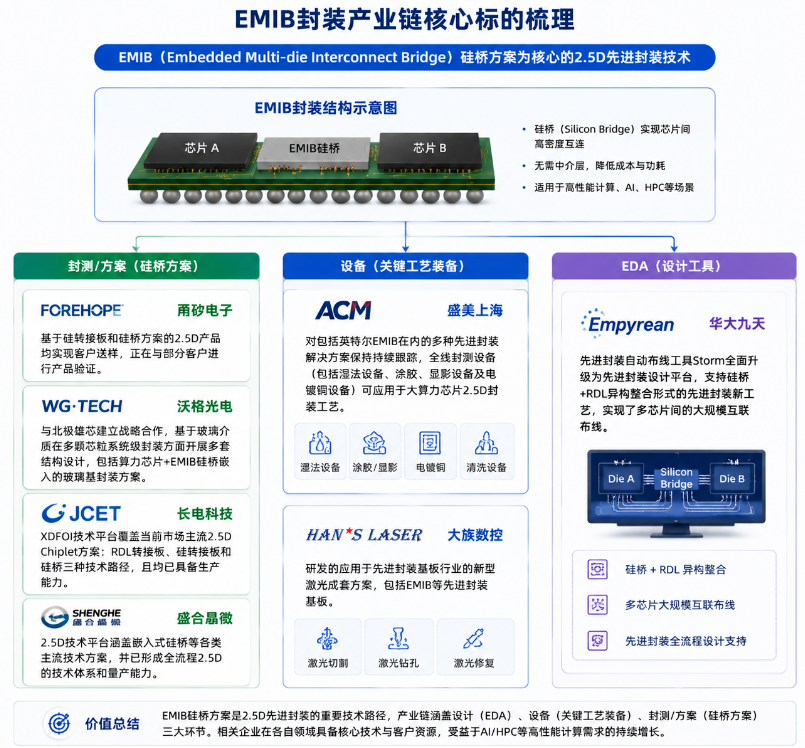

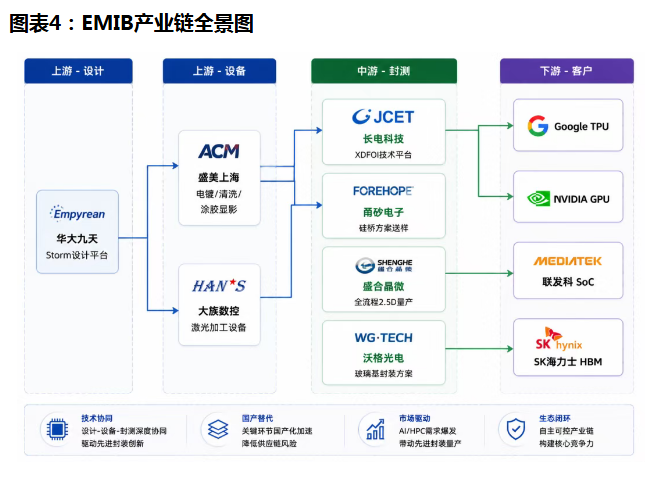

四、国产供应链4.1 硅桥方案（封测）封测环节长电科技、盛合晶微已实现全流程量产能力。EDA环节华大九天实现3DIC全流程国产替代并导入大客户。设备环节盛美上海电镀跻身全球前三。
待突破领域：硅桥晶圆前道制造仍依赖英特尔产能；玻璃基板处送样验证阶段；涂胶显影/高端检测设备国产化推进中；硅电容等封装材料自给率偏低。
五、技术趋势5.1 玻璃基板：基板材料变革玻璃基板凭更低介电常数、更优平整度与热稳定性，成为下一代封装基板竞争焦点。英特尔已投10亿美元+建玻璃基板研发线与供应链，2026年初首发EMIB玻璃基板方案。三星电机加速中试线建设，目标2026年量产。全球IC封装基板规模预计2026年突破210亿美元，玻璃基渗透将是主要增量。
5.2 UCIe与生态开放UCIe标准推动Chiplet从封闭走向开放。联发科独家导入EMIB-T标志非英特尔设计芯片首次规模化采用EMIB封装。EMIB有望从英特尔专属方案向开放生态扩展。
5.3 面板级封装盛美上海等设备厂布局面板级先进封装（电镀/清洗/刻蚀进入验证），面板级封装单位成本较晶圆级进一步下探，预计2026-2027年逐步导入量产。
5.4 路线图关键节点
