在GPU、HBM高堆叠、1.6T-CPO高速算力产业链中，ABF载板翘曲绝非普通工艺瑕疵，而是物理级别致命天花板，直接锁死产品良率、存储容量、传输带宽与功耗上限；而四会富仕自研NPCF-RCC无玻纤基材，是目前国内唯一实现量产、通过头部大厂认证，从根源破解ABF全部痛点的国产最优解。
一、实锤定论：ABF翘曲已是AI高端封装生死门槛
1. 行业通用工艺红线：封装整体翘曲必须≤50μm，超出即出现焊球失效、芯片对位失败
2. 现实实测数据：大尺寸100mm+GPU封装、多层HBM堆叠场景下，传统ABF翘曲普遍达到200-300μm，超标4-6倍
3. 本质定性：早已不是良率微调问题，而是高端AI算力产品能否顺利量产、达标性能的核心阻碍
二、三层全链路卡死：GPU+HBM+1.6T-CPO全线受限
1. 高端大尺寸GPU端
- 核心矛盾：ABF热膨胀系数7ppm/℃，远高于硅基2.6ppm/℃，冷热温差下形变差距极大
- 实际弊端：回流焊高温冷却后严重翘曲，引发BGA焊球虚焊、断裂，英伟达大尺寸芯片初期良率不足30%
- 被迫妥协：行业只能缩减Chiplet数量、压低芯片功耗、阉割核心算力，硬件性能大幅缩水
2. HBM高带宽内存堆叠端
- 行业趋势：HBM3/HBM4走向12-16层高密度堆叠，层间间距压缩至10μm以内
- ABF致命问题：基材翘曲造成底部基板凹凸变形，微米级精准键合直接错位失效
- 连锁后果：16层堆叠被迫降级为12层，存储容量、传输带宽直接下降25%，长期热循环还会造成焊点疲劳断裂，产品使用寿命腰斩，叠加良率损耗，产业链成本大幅飙升
3. 1.6T-CPO高速光通信端
- 技术门槛：1.6T高速传输要求线路线宽2-5μm、低形变、低信号损耗、高频稳定性强
- ABF天然短板：玻纤交织结构极限仅能做到10-15μm线路，无法达标；高频224Gbps场景下介电不均、信号损耗大、眼图失真、误码率飙升
- 最终结果：ABF彻底无缘1.6T-CPO量产落地，行业只能依靠800G产品过渡，高端算力组网进度受阻
三、ABF四大核心致命痛点
1. 形变失控：玻纤多层压合结构热膨胀各向异性，大尺寸封装翘曲严重，击穿工艺安全线
2. 线路受限：基材表面粗糙度高，无法制备超细精密线路，卡死高速光模块迭代空间
3. 高频劣化：内部玻纤排布不均，高频信号串扰大、损耗高，高速传输稳定性极差
4. 供应链卡脖：日本味之素垄断全球99%高端ABF基材，供货受限、价格居高不下，国产高端封装长期受制于人
四、NPCF-RCC无玻纤基材：从根源彻底破局
1. 结构颠覆性革新
摒弃传统ABF玻纤骨架结构，采用纯高性能低介电树脂+超薄铜箔成型，无玻纤、无多层压合内应力，从材质层面消除形变根源。
2. 核心硬核性能碾压
- 热膨胀系数2-4ppm/℃，与硅芯片高度匹配，形变趋于一致
- 成品翘曲稳定控制在30μm以内，相较ABF降幅超85%，完美契合HBM、CPO严苛工艺标准
- 可稳定量产2-5μm超细线路，直接满足1.6T-CPO最高线路精度需求
- 高频信号损耗下降40%以上，信号完整性拉满，彻底解决高速传输误码难题
3. 四会富仕独家核心优势
1. 自主研发低介电高耐热树脂配方，耐高温、耐高频、适配全算力场景
2. 独创无玻纤超细线路制备工艺，量产成熟度行业领先

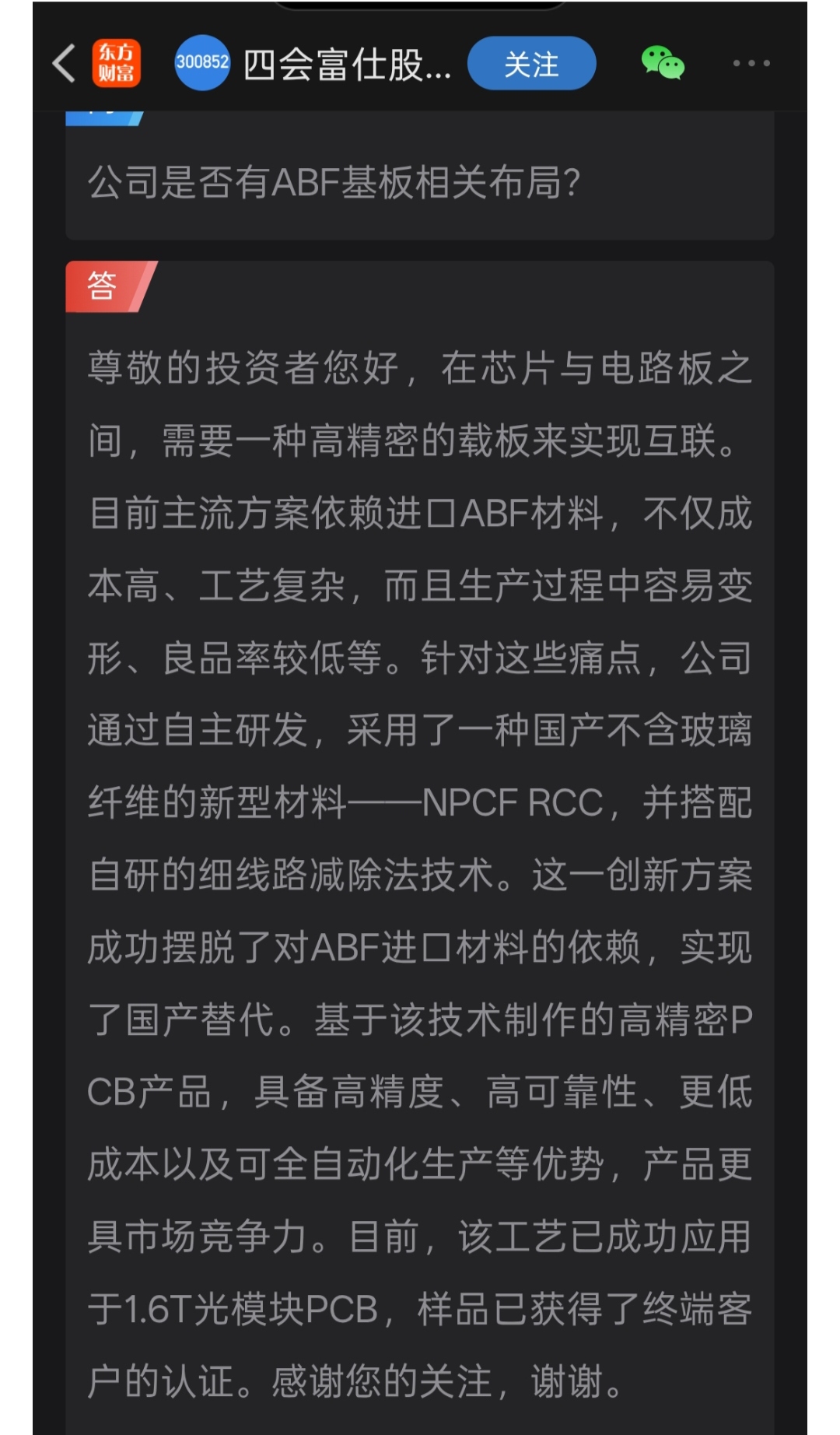

3. 国内唯一实现NPCF-RCC批量供货，率先通过英伟达、头部光模块企业权威认证
五、ABF VS NPCF-RCC核心参数对标
对比指标 日系传统ABF 四会富仕NPCF-RCC 提升幅度
大尺寸翘曲 200-300μm ≤30μm 下降85%+
极限线路宽度 10-15μm 2-5μm 精度提升2-3倍
热膨胀系数 6-12ppm/℃（异性） 2-4ppm/℃（同性） 下降50%+
224Gbps高频损耗 高损耗、高串扰 低损耗、信号稳定 降低40%+
供应链属性 海外垄断卡脖子 全链路国产自研 实现自主可控
适配场景 800G及以下低端产品 1.6T-CPO、HBM、高端AI芯片 覆盖全高端算力赛道
六、四会富仕行业唯一性（2026年5月最新产业格局）
1. A股唯一实现NPCF-RCC基材量产并批量出货的上市企业，同行仅停留在实验室研发阶段
2. 唯一同时拿下英伟达、头部1.6T光模块厂商双重高端认证
3. 唯一打通三大高景气算力赛道：1.6T-CPO高速光模块PCB、80层以上AI服务器超高多层板、HBM芯片氮化铝陶瓷散热基板
4. 传统日系工控PCB业务筑牢高毛利稳定现金流，AI高端业务打开3-5年长期高增长空间
5. 跻身英伟达GB200高端服务器核心供应链，是内资PCB企业中少数深度绑定全球顶级算力巨头的标的
七、总结
ABF基材翘曲是制约1.6T-CPO高速互联、HBM高密堆叠、高端AI芯片量产的顶级物理瓶颈；四会富仕凭借自研无玻纤NPCF-RCC基材，彻底解决形变、线路、高频三大核心难题，打破海外材料垄断，是A股市场唯一全栈布局AI算力封装、载板、散热、高速PCB的稀缺硬核标的，兼具稳健基本盘与顶级AI成长弹性。
