2026年5月，英伟达财报电话会确认：Rubin平台6月启动试产，7月向微软、谷歌等核心云厂商交付首批产品，Q4大规模放量。一个全新的算力平台来了。
本文不讨论它的AI性能。本文讨论一个更值钱的问题：这颗芯片造出来之后，它和它所在的机柜，正在逼着哪些物理材料推倒重来？推倒重来的过程里，谁在赚你看不到的钱？
3360亿个晶体管，台积电3nm，这是英伟达Rubin GPU，2026年地球上最精密的量产芯片。
但把它装进服务器之前，它需要一块PCB板托着。板的基材是环氧树脂，核心配方写于1980年代。板里压着铜箔，配方定型于1990年代。板上贴着几千颗陶瓷电容，里面的钛酸钡粉体工艺，1970年代之后再没变过。
一颗2026年的芯片，三样几十年前的材料。
硅在3nm狂奔，但材料在旧配方里原地踏步。这个裂缝，就是AI时代最深的一条物理鸿沟。跨过去的公司，正在成为这波浪潮里最被低估的隐形冠军。
Rubin到底变了什么？2026年1月CES，黄仁勋发布了Vera Rubin平台。不是一颗芯片，是六颗芯片的协同设计：Vera CPU、Rubin GPU、NVLink 6交换机、ConnectX-9 SuperNIC、BlueField-4 DPU、Spectrum-6交换机。

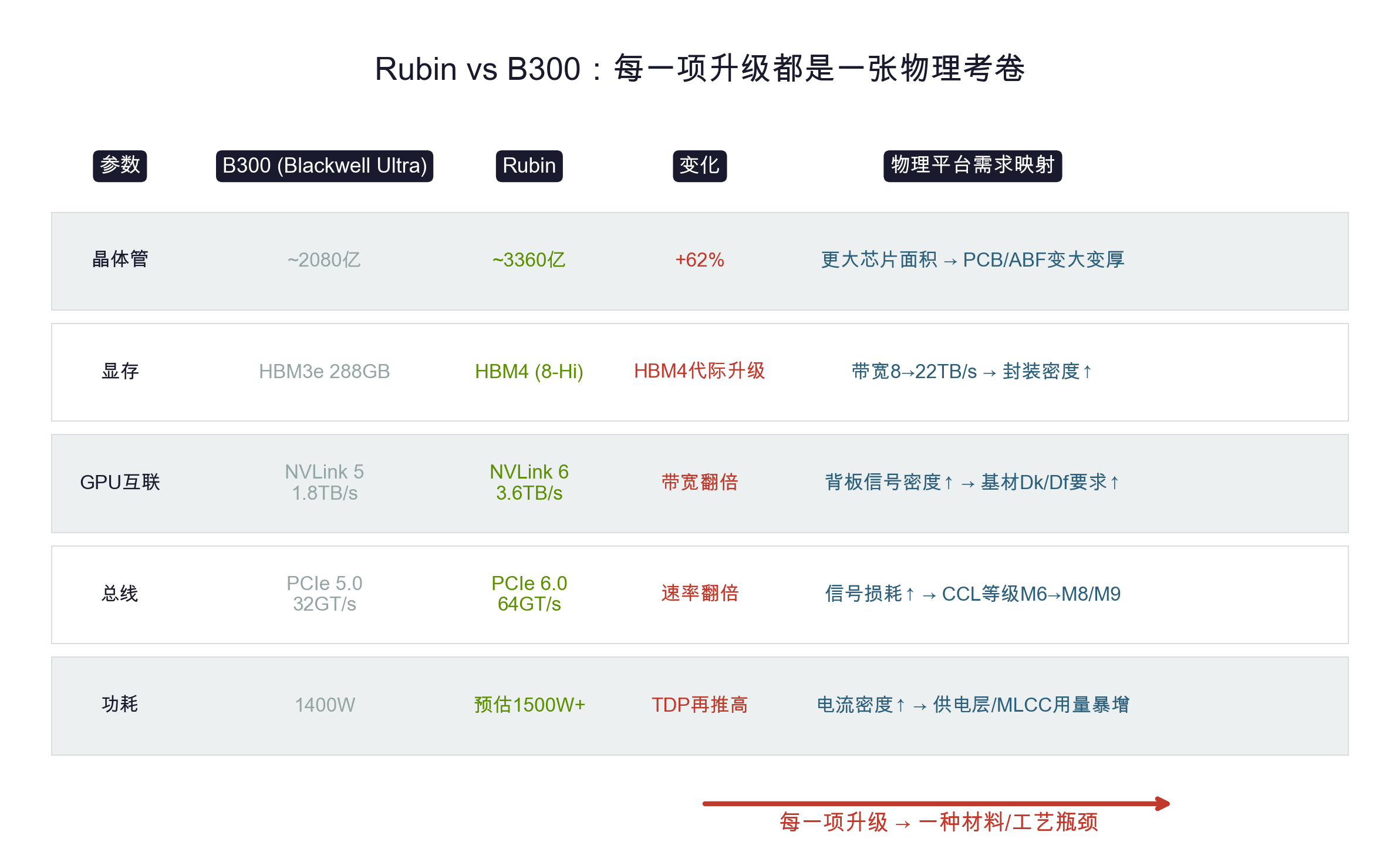

拿Rubin GPU和Blackwell终极版B300对比，每一项性能跃迁，都在把这道物理鸿沟撕得更宽。
第一张考卷：信号，PCIe 5.0到6.0，速率从32GT/s翻到64GT/s。频率翻倍，铜箔上的信号衰减指数级上升，PCB基材介质损耗必须降一个等级。
第二张考卷：互联，NVLink 6带宽3.6TB/s，是B300的NVLink 5两倍。72颗GPU在NVL72机柜里通过铜背板直连，信号线密度前所未有，基材的介电常数均匀性必须近乎完美。
第三张考卷：封装，显存从HBM3e换到HBM4，带宽从8TB/s暴拉到22TB/s。HBM4堆叠更高，封装面积更大，芯片底下的ABF载板和主PCB同时变大变厚。
第四张考卷：供电，功耗从B300的1400W拉到预估1500W以上，电流密度暴增，供电铜箔必须加厚。
第五张考卷：退耦，电流飙升意味着电压纹波更难压制，退耦电容数量随之暴增。
每一项性能跃迁，都在物理世界对应一种材料、一道工艺、一个隐性瓶颈。每个瓶颈背后，都有一批正在闷声发财的公司。

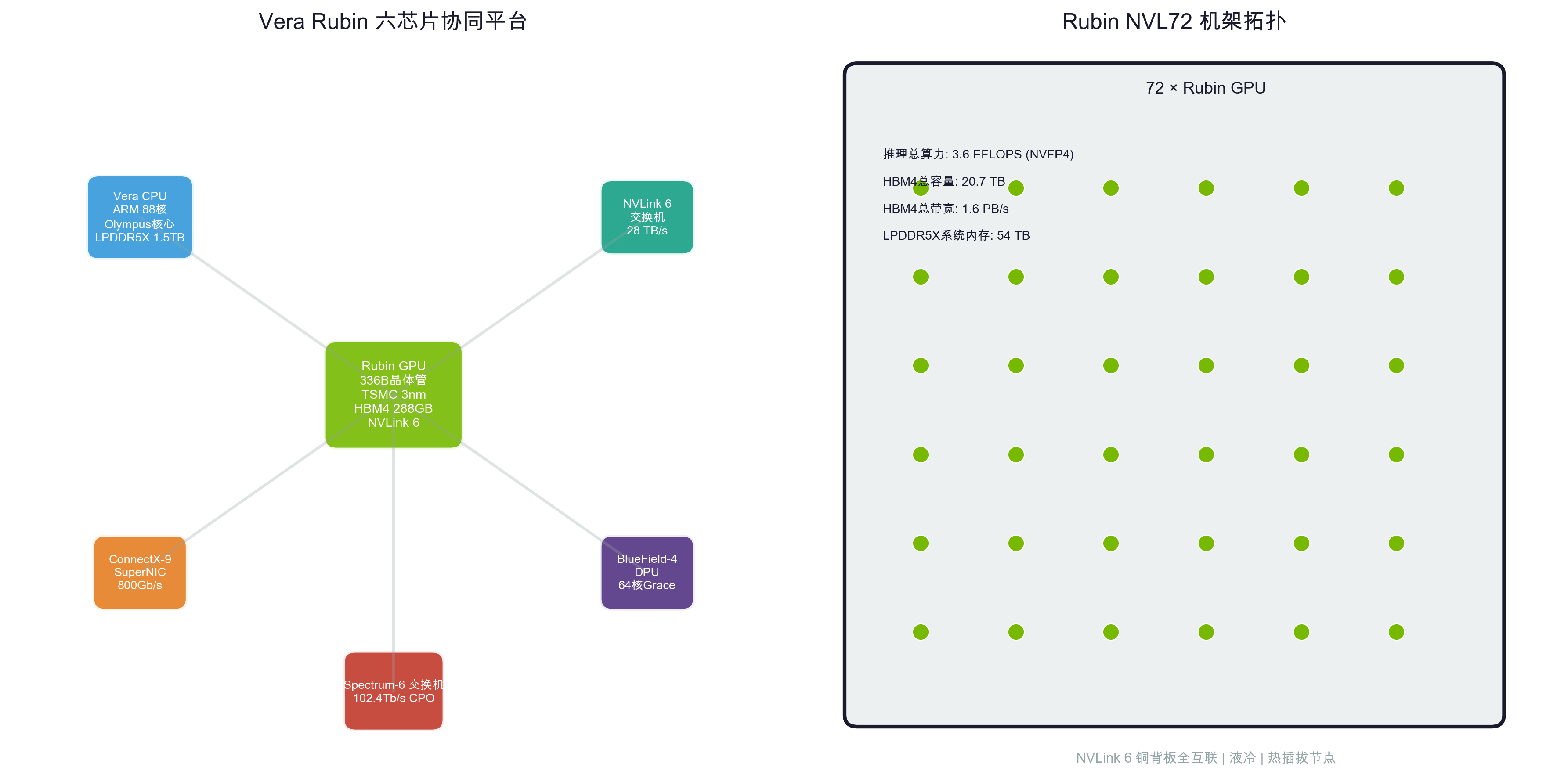

这张表翻成物理语言：Rubin GPU主芯片旁边还站着Vera CPU（ARM 88核）、NVLink 6交换机（3.6TB/s全互联）、ConnectX-9 SuperNIC（800Gb/s）、BlueField-4 DPU和Spectrum-6交换机。六颗芯片同时跑，72颗GPU在NVL72机柜里通过铜背板互连，物理压力不是线性叠加，是乘数效应。下面这张架构图讲的就是这个协同系统。
PCB：不是多加十张纸，是良率从95%掉到70%

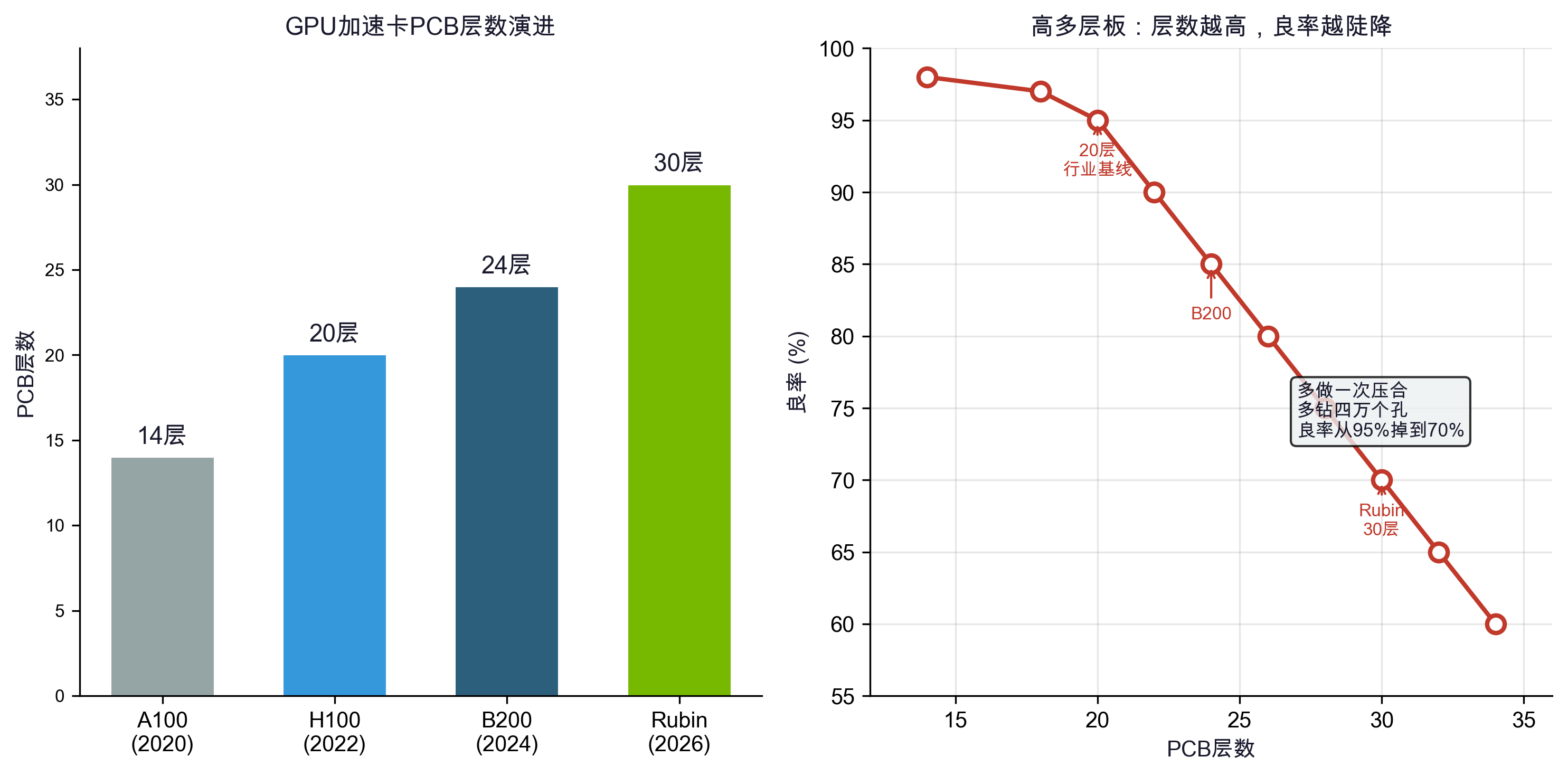

Rubin的PCB层数从B300时代的20到24层，被推到30层以上。
信号：NVLink 6加PCIe 6.0，高速差分对数量接近上一代两倍，每组差分对一层走线，相邻层间必须完整地层隔离。供电：1500W+单卡功耗，核心电压不到1V，电流上千安培，单条铜箔扛不住，多层并联。供电层从B300的6层加到8层以上。
20层板和30层板的差距，不是"多压十张铜箔"。是多做两次压合，多钻四万个孔，良率从95%掉到70%。每次压合产生一次热膨胀系数失配，多一次压合，翘曲风险翻一倍。30层板总厚度约3mm，最小孔径0.2mm，深径比15:1。钻头比头发丝还细，车间温度从早上到中午差3度，板子胀缩就超过容许公差了。
市场规模：2026年全球PCB市场突破1000亿美元。18层以上高多层板2025年出货量增长72.8%，2026年预计再增62.4%。AI服务器PCB单价是传统服务器的15到25倍，每平方米3万到5万美元，传统只要800到2000美元。
全球能稳定量产30层以上且良率90%以上的公司，一只手数得完。
日本揖斐电，英伟达GPU加速卡PCB主力供应商，30层板良率行业最高。台湾欣兴电子，全球唯一同时掌握IC载板和高端PCB能力的公司。
中国大陆，深南电路是国内唯一英伟达认证且批量供货的GPU加速卡PCB厂商，南通三期专做AI服务器板，2025年AI相关PCB收入超40亿元。沪电股份，华为昇腾AI服务器PCB核心供应商。胜宏科技，全球AI PCB市场份额约13.8%，已批量进入英伟达GPU卡PCB供应体系。鹏鼎控股，全球营收最大PCB厂商，高多层板占比快速提升。
更关键的是，深南电路和沪电股份正同时被英伟达和华为昇腾两条线拉动。英伟达链决定了高端PCB的技术天花板，华为昇腾链的国产替代需求则托住了基本盘。双重需求叠加下，中国在高多层PCB这个环节的全球份额正在扩大而非被压缩。这是整个物理鸿沟版图中，国产化确定性最高的一个格子。
CCL：一本配方写了15年，生益科技追到只剩最后一步
PCB的原材料是CCL覆铜板：铜箔压在一层绝缘基材上，基材是树脂加玻璃纤维布。树脂决定了板子的"等级"。

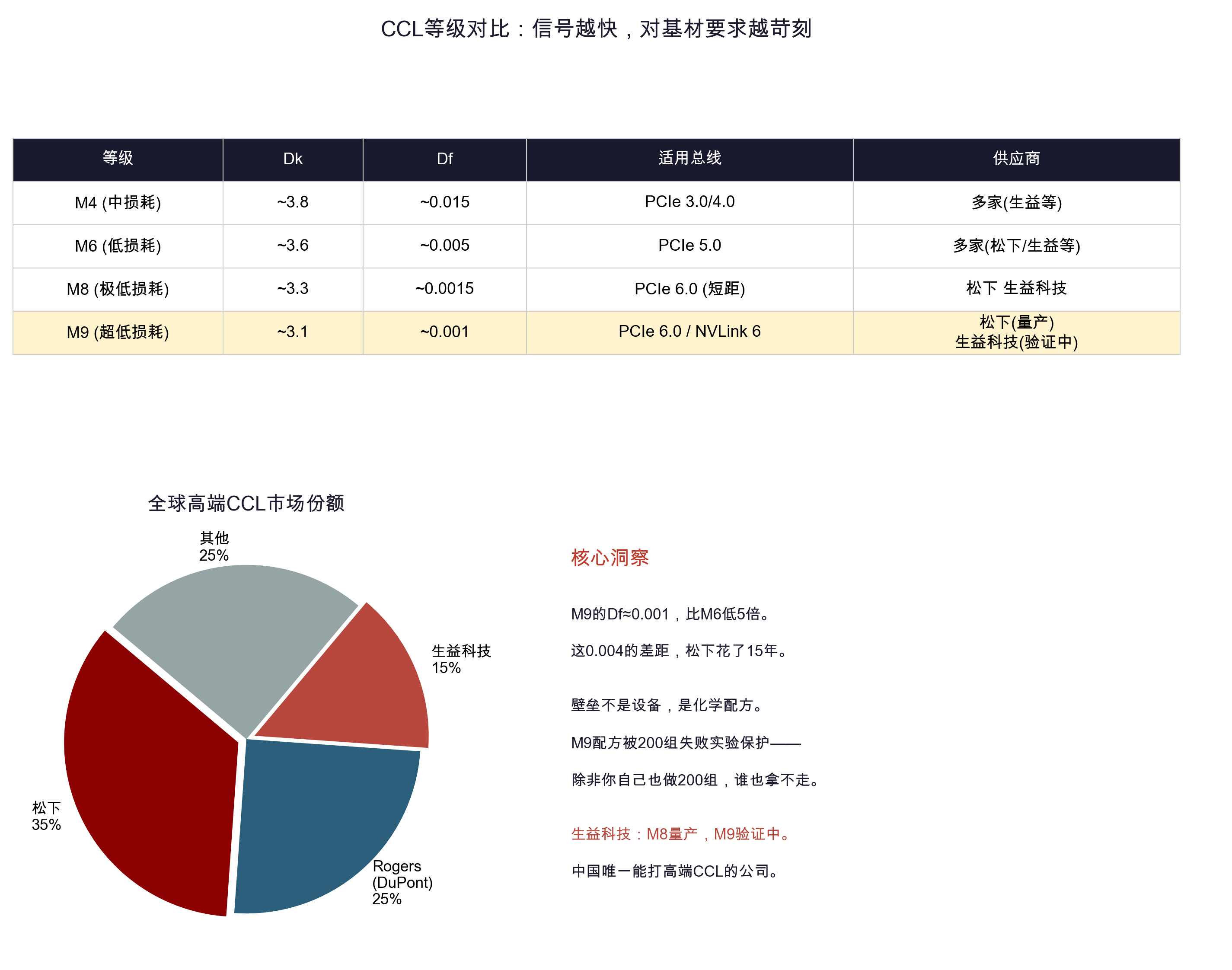

等级不看层数，看两个数字：介电常数Dk和介质损耗Df。PCIe 5.0时代，信号速率32GT/s，M6级CCL（Df≈0.005）够用。PCIe 6.0时代64GT/s，M6上信号跑不到5厘米，眼图就闭合了。必须上M8（Df≈0.0015）甚至M9（Df≈0.001）。
M6到M9，Df降了5倍。这0.004的差距，全世界只有松下能稳定量产M9。为什么？
CCL的壁垒是配方化学。环氧树脂基体、聚苯醚改性剂、填料、固化剂，每种组分比例变了，另外三种性能全跟着动。把Df从0.005压到0.001，需要多加一种交联剂，换掉两个填料组分，同时铜箔剥离强度、Tg、CTE三个参数不能掉。化学没有全局最优解，只有帕累托最优。能不能换、换多少，靠的不是理论计算，是一锅一锅试出来的。
松下从M6到M9花了15年。Megtron系列配方本写了十几个版本，每一版背后是几百组正交试验。一组开一次压机、跑一轮热循环，几百组下来两年过去了，发现上一版固化剂在高温高湿下会微分解，推翻，重来。
市场规模：2026年全球CCL市场约215亿美元。高盛预测AI相关CCL到2027年达183亿美元，两年CAGR约178%。全球高端CCL份额：松下Megtron系列约占35%，Rogers（已被杜邦收购）约占25%，生益科技Synamic系列约15%。
生益科技是中国唯一在M8级别批量出货的CCL厂商。Synamic系列从2008年立项到M8量产超过十年，研发团队十几年没散，每年研发费用率5%以上，M9正在终端验证。华正新材在高频PTFE覆铜板上有完整产品线，从5G基站已验证到服务器背板验证中。
但警惕：M8追平了，M9追上的时间表不确定。而且下一代GPU的频率再往上走，PTFE可能重新定义竞争基础。到那一天，环氧树脂体系的配方积累可能被重置。
PTFE：不是M10，是另一个物理体系
NVLink 6的224G PAM4信号，在72颗GPU之间的铜背板上跑。M9也吃力。
PTFE（聚四氟乙烯）的Dk只有2.1，Df低于0.001，比M9低一个数量级。224G信号在PTFE上跑几十厘米，信号波形仍然清晰，示波器上的眼图不会闭合，0和1还分得清。那为什么不用PTFE做所有PCB？PTFE刚性差，30层板压合时变形量是环氧树脂的3倍。而且PTFE表面能极低，铜箔粘上去得先做等离子体处理。工艺复杂，价格是M9的3到5倍。
所以PTFE被严格用在刀刃上：NVLink背板、高速连接器周围信号最难跑的路段。
全球PTFE高频基板老大是Rogers，全球份额约40%，AGC（含Taconic）约25%，前两家合计吃掉65%以上。2025年全球PTFE覆铜板市场约11.8亿美元，CAGR约9%，5G基站和AI服务器背板是两大驱动力。
中国方面，生益科技PTFE基板在5G基站已被大批量验证，服务器背板级正在客户测试。华正新材同样基站已验证、服务器验证中。中英科技是高频CCL专精企业，PTFE产品线完整，已被多家服务器客户纳入验证流程。三家中国公司各自卡位，但服务器级PTFE至今没有一家实现批量出货。这是整个物理鸿沟版图中，国产替代确定性最低的格子之一。
PTFE不是M10，是另一个物理体系。M9在环氧树脂框架里内卷，PTFE是换赛道。
MLCC：一粒陶瓷粉体里的杂质，毁掉一块30层板PCB层数翻倍。供电相数增加。高速信号线密度爆炸。每多一层电源/地层，几十颗MLCC做退耦。每增加一组供电相位，几十颗MLCC并联滤波。每组高速差分对，两颗MLCC做AC耦合。

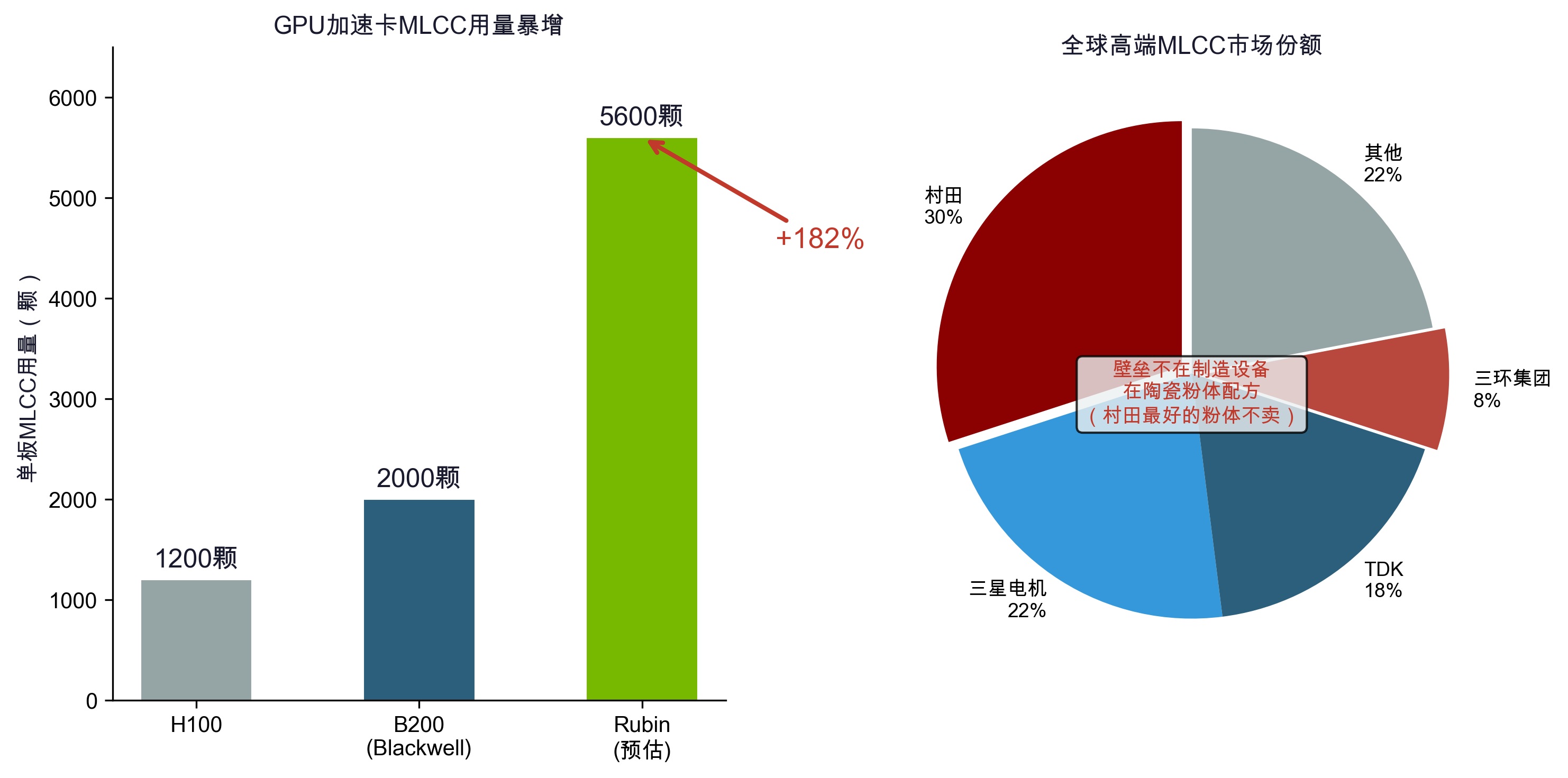

一块B300加速卡MLCC用量约2000颗。一块Rubin加速卡推算超过5000颗，用量暴增约182%。一台Rubin NVL72机柜的MLCC总用量约60万颗，比上一代高出30%以上。
市场规模：2025年全球MLCC出货量约5到6万亿颗，市场规模超200亿美元。AI服务器MLCC虽然数量仅占2%（约1000亿颗），但价值量占比约10%（超20亿美元），因为服务器MLCC单价是普通的3到5倍。到2030年，AI服务器MLCC市场规模占比预计升至20%到30%。
高端MLCC的壁垒不在制造设备。流延机、叠层机、烧结炉，日韩能买的中国企业基本也能买。壁垒在陶瓷粉体：钛酸钡。
粉体粒径要控制在100到150纳米，分布要窄。有几颗300纳米的大颗粒，流延时就在介质层上划出微裂纹。混一颗杂质，烧结后就是短路点。一块30层PCB上贴几千颗MLCC，一颗短路，整块板可能报废。
常识是"电容而已"。推翻：没有好的陶瓷粉体，就没有高端MLCC。而最好的粉体，不在MLCC工厂里，在上游。
村田、三星电机、TDK三家吃了全球MLCC约77%的份额。村田在AI服务器高端MLCC市占率达70%，2026年4月已对AI服务器产品涨价15%到35%，交期从4周拉长到16周以上。村田最好的钛酸钡粉体自己造，不外售。
但往上挖一层：三星电机，全球第二大MLCC厂，它的钛酸钡粉体第一供应商不是自己，是中国公司。
国瓷材料，全球MLCC介质粉市占率约25%到28%（仅次于日本堺化学约30%），国内市占率超80%。三星电机30%以上的粉体从国瓷采购。纳米级水热法钛酸钡，150nm已量产，50nm已突破，5000吨高端粉体新产能正在释放，毛利率45%+。
再往下一层：MLCC内部夹着陶瓷介质层的镍电极。博迁新材是全球MLCC镍粉龙头，80nm以下超细镍粉全球只有少数几家能做。MLCC叠层印刷需要把陶瓷浆料涂在薄膜上再剥离。洁美科技是全球纸质载带绝对龙头（市占率约70%），MLCC离型膜已通过村田和三星验证并批量供货，2025年离型膜收入2.6亿元，同比增长48%。
一颗MLCC，上游卡了三道材料：陶瓷粉体（国瓷）、镍粉（博迁）、离型膜（洁美）。三道材料，三家中国公司，三个细分赛道的龙头。
电感与铜箔：两本细账
GPU空载跳到满载只需几纳秒，电流瞬间飙升。TLVR磁集成电感是唯一解，核心材料是金属软磁粉芯。2025年全球AI服务器专用电感市场突破21亿美元，单台AI服务器电感用量3000到5000颗（传统服务器仅500到800颗），单台价值量从几十元级跃升到上千元级。华泰预测AI芯片电感市场2025年20到30亿人民币，2027年有望突破100亿。
铂科新材在这个品类上做到全球第一梯队，金属软磁粉芯全球市占率约21%到25%，英伟达GPU芯片电感核心供应商，独创铜铁共烧工艺把电感体积缩小70%。顺络电子在TLVR结构电感上同样批量供货头部客户。
后续拆Rubin供电时再讲TLVR，这里先不展开了。
再看铜箔，30层PCB里每层铜箔仅3到5微米，头发丝直径的二十分之一。2025年全球电子电路用超薄铜箔市场约22亿美元，CAGR约12%，前五大厂商（SK Nexilis、三井金属、ILJIN等）市占率超70%。全球能做电子级超薄铜箔的：日本古河电工、三井金属，中国大陆的诺德股份和铜冠铜箔正在从锂电铜箔跨过来。锂电铜箔追求面密度均匀性，电子铜箔追求粗糙度和针孔率。第2篇封装部分展开。
物理鸿沟上，中国厂商站在哪里环节
全球龙头
中国最强
国产化
趋势
市场规模
30层+PCB
揖斐电(日)、欣兴(台)
追平
↑ 英伟达+华为双线拉动，份额扩大
全球PCB ~1000亿美元
M8/M9 CCL
松下(日)、Rogers(美)
M8追平/M9验证中
→ M8站稳，M9是最大变数
全球CCL ~215亿美元
PTFE基板
Rogers/DuPont(美)
基站已验证/服务器验证中
→ 服务器级待突破，高风险卡脖子点
高频基板 ~30-40亿美元
高端MLCC
村田(日)70%
消费级追平/服务器级3-5年差距
→ 服务器级差距靠粉体突破来缩短
全球MLCC >200亿美元
MLCC陶瓷粉体
堺化学(日)30%
国瓷材料25-28%
全球第二
↑ 份额持续提升，50nm突破拓宽空间
高端粉体 ~20亿美元
MLCC镍粉
日系
全球领先
↑ 全球领先，优势持续扩大
细分~10亿美元
MLCC离型膜
日系
进入村田/三星
↑ 已入核心供应链，放量增长中
细分~15亿美元
金属软磁粉芯
日立金属(日)35%
铂科新材21-25%
全球第一梯队
↑ 份额持续提升，已入英伟达链
AI电感 ~21亿美元
超薄铜箔
古河(日)、三井(日)
验证中
→ 日系主导，中国厂商验证突破中
电子超薄铜箔 ~22亿美元
这张表里有一个共同规律。趋势栏一目了然：↑的格子中国公司份额在扩大，→的格子仍在爬坡或等关键突破。九个环节中四个明确向上，五个横盘。其中PTFE服务器级和M9 CCL配方是两个最危险的卡脖子点，一旦供应链被切断，没有替代方案。
PCB制造，中国人追上了。深南电路和沪电股份的30层板，良率不输揖斐电和欣兴。设备能买，工艺能学，靠钱和时间可以缩短差距。
但CCL的M9配方、MLCC的钛酸钡粉体，追赶路径完全不一样。配方不是在设备上跑出来的，是在实验记录本上长出来的。200组正交试验，一个月十几组，一年多过去了，而且大部分失败。
材料和制造之间，隔着一条物理鸿沟。材料物理化学不会因为我们是AI核心产业就网开一面。配方必须一组一组试，粉体必须一炉一炉烧。
但这也是护城河最深的地方。一旦跨过去——像国瓷材料跨过了钛酸钡粉体的纳米级门槛，像铂科新材跨过了GPU电感软磁粉芯的认证壁垒——竞争对手想追上，同样需要十年。
