015月25日，中国在全球半导体领域首次提出指导产业发展的新原则。
华为正式发表“韬（τ）定律”，提出以“时间缩微”替代“几何缩微”，通过逻辑折叠等创新技术，实现半导体与电子系统的持续演进。目标是2031年高端芯片达1.4nm同等水平。
华为以量产的381款芯片，证明了该定律的可行性、有效性以及商业前景。
当前在AI浪潮爆发和先进制程提速背景下，"韬定律"将推动行业生态向开放多元演进，带动国产成熟工艺代工、先进封装、设备及EDA等环节量价齐升。
本文重点聚焦“韬定律”产业链核心赛道、竞争格局和产业趋势。
韬定律的本质：从"几何缩微"转向"时间缩微"，不再死盯着"尺寸"，开始盯着"时间"。τ缩放分四层：晶体管开关→电路传输→芯片计算→系统通信，全栈统一用同一套τ指标优化，不再各干各的。

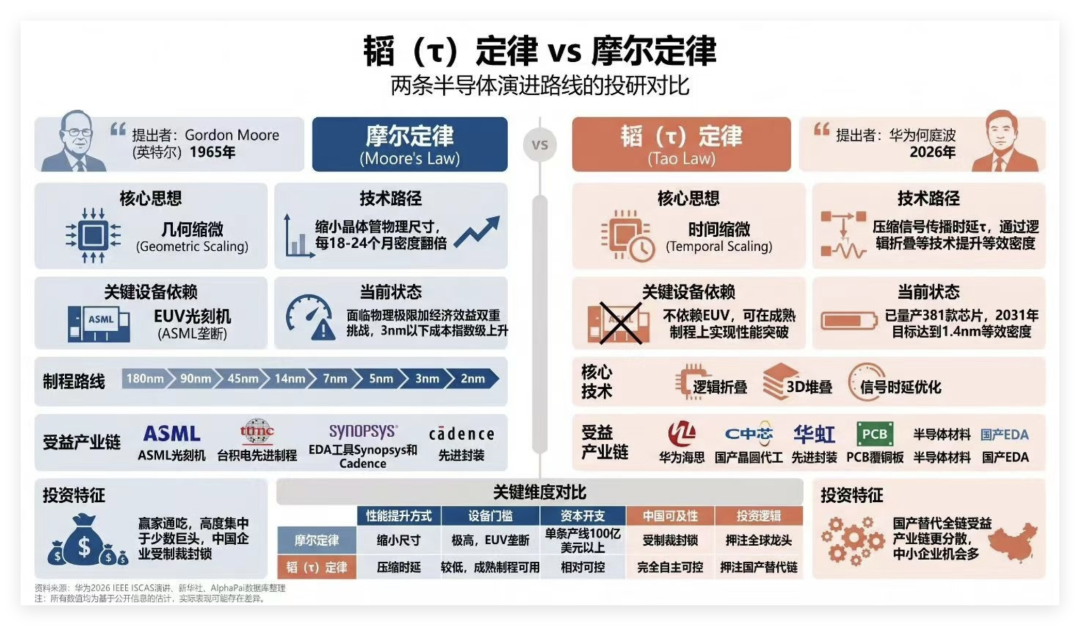

韬定律与摩尔定律同源：摩尔定律本质也是追求性能提升（时延、密度），只是40nm后已从真实缩小变成等效概念。韬定律=把这层窗户纸捅破，正式转向"时间缩放"。

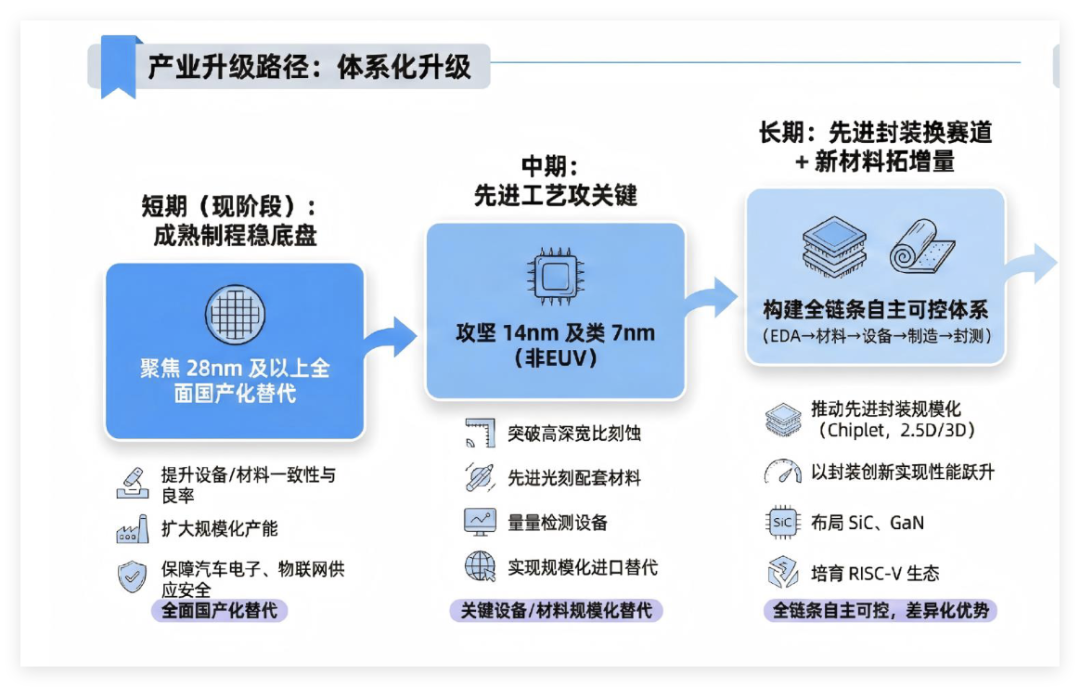

华为τ的发布不只是一次技术定律的发布，更是一次产业发展路径的宣示，以逻辑折叠和时间效率取胜，在摩尔定律之外开启“第二曲线”，丰富了全球半导体产业发展路径。标志着国产攻克SOIC、混合键合等立体封装，设计全面进化至XTCO阶段，不依赖EUV，靠3D堆叠加架构加互联持续提性能，这是国产自主路线的产业级战略。02
韬（τ）定律产业链
韬定律产业链核心是贯穿"器件建模→电路设计→芯片/系统→量产验证"这条链路，用统一的τ指标协同优化。
上游器件建模环节，核心是将HBM、DDR5等内存器件及互连器件的物理特性抽象为统一的τ指标模型，为下游设计提供一致的优化靶标。
中游电路设计与芯片/系统集成环节，基于τ指标协同优化，把昇腾算力芯片、鲲鹏通用芯片、灵衢互联IP等在同一套指标下并行迭代，而逻辑折叠等新技术正是打通"器件—电路—芯片—系统"这条链路的关键手段，让片上逻辑与片间互联不再割裂。
下游是量产验证与集群落地环节，381款芯片在Atlas超节点中通过灵衢总线实现统一内存编址，最终在千卡万卡集群中完成性能闭环--整条产业链的本质不是各自为战，而是用一个τ指标把从硅片到系统的全链路折叠成一次优化。
而逻辑折叠等新技术正是把这条链路打通的关键手段。
03
器件层
器件层是韬定律产业链国产替代最硬的一环。
器件层核心目标：优化物理底层时间常数τ。通过优化晶体管和互连电阻及寄生电容，从物理底层最大限度缩微器件级时间常数韬。从平面MOSFET → FinFET → GAA用更强的沟道控制、更短的互连路径以及更低的寄生参数，把τ压到极限。*GAA 是继 FinFET 之后的下一代晶体管架构。

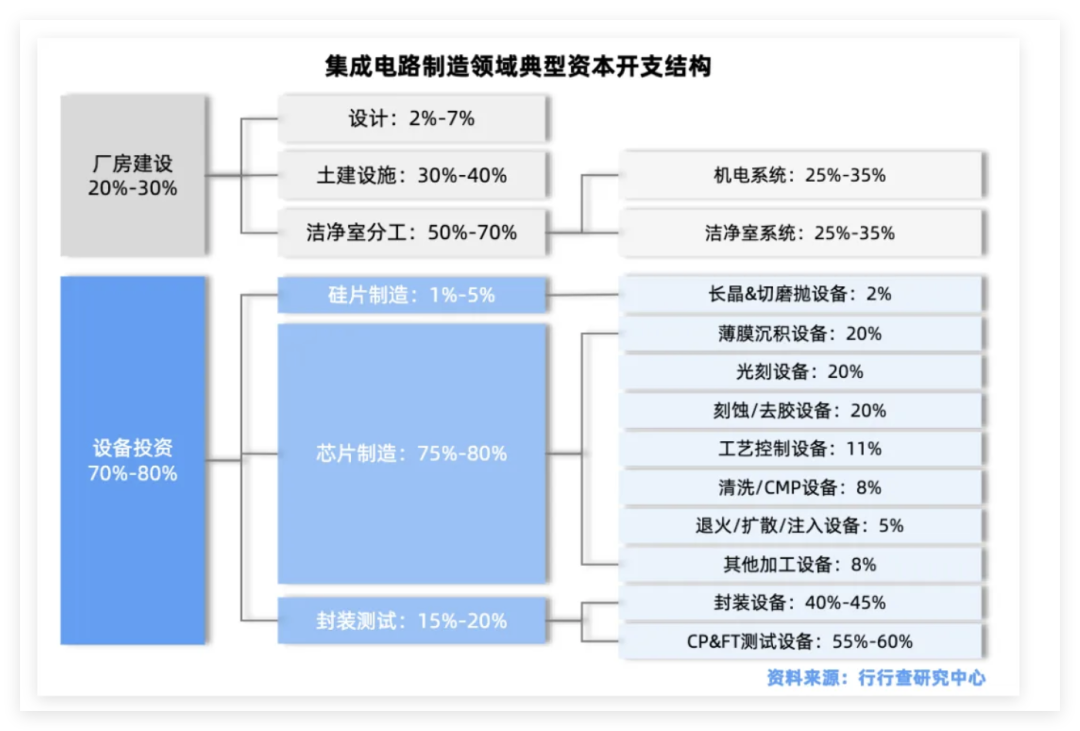

器件层的价值量100%集中在Fab前道工艺，每一步都在压缩τ。
Fab晶圆厂
Fab是整条链路的"物理基石"，在韬定律产业链中的角色不是"追求最先进制程"，而是"用成熟工艺跑出超额算力"。
韬定律的核心逻辑是：单芯片性能交给架构创新（灵衢总线、统一内存），Fab的任务是把器件特性建模到τ指标下，用可量产的成熟工艺把381款芯片高效造出来。
中芯国际+华虹撑起成熟制程产能，中芯国际撑主力（昇腾/鲲鹏7nm），华虹补特色工艺（电源管理/模拟/传感器）。
华为通过海思自研芯片，制造环节主要依赖中芯国际，是昇腾910B/910C、鲲鹏920的核心代工伙伴，也是韬定律最大的产能底盘。此外，华虹公司是特色工艺和成熟制程的重要补充，大量电源管理、传感器、模拟芯片在此流片。
此外，韬定律强调"器件建模→τ指标校准"，8英寸产线恰恰是做器件级物理验证和τ指标建模最经济高效的平台，燕东微在这里的角色就是给整条链路做"物理校准"。

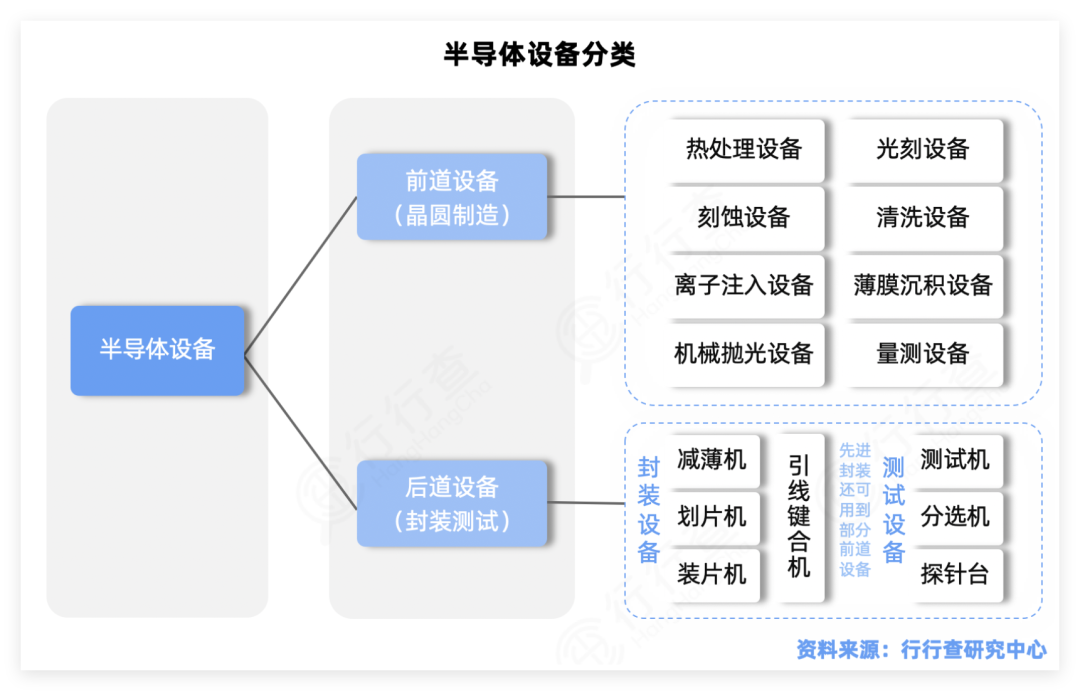

六大前道环节

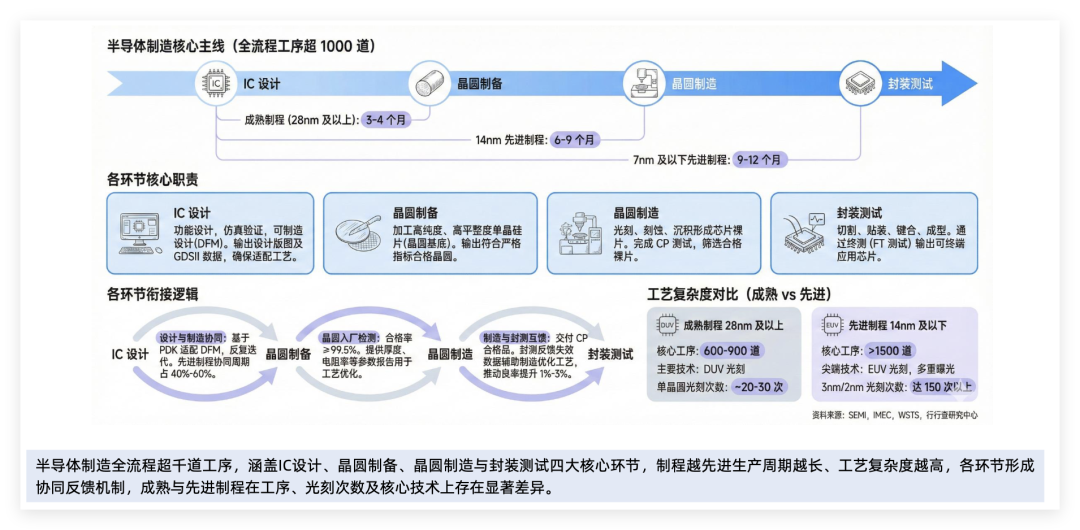

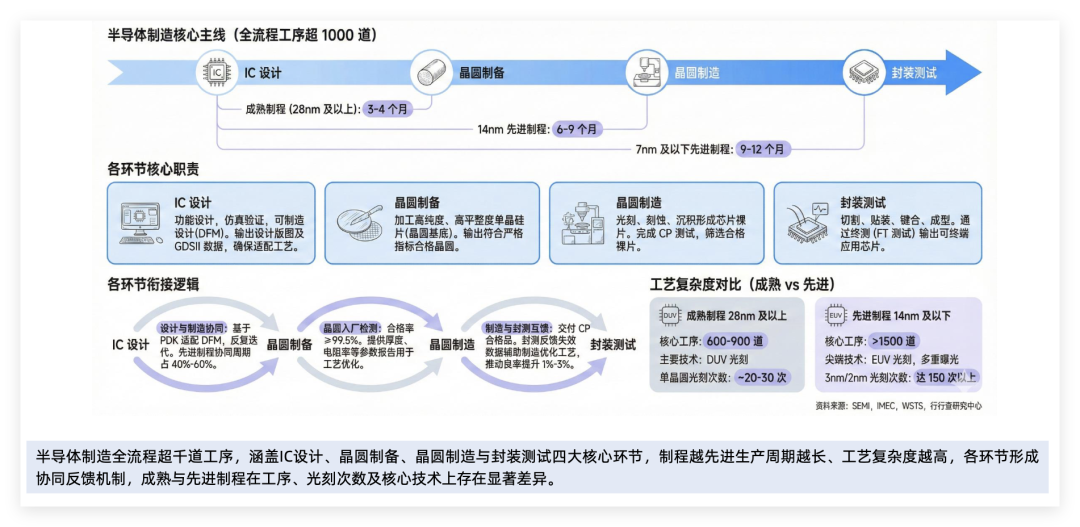

前道工艺是半导体制造的核心环节，涉及晶圆从原材料到芯片结构的逐步构建。光刻（图案化）→ 刻蚀（挖结构）→ 沉积（堆材料）→ 离子注入（掺杂）→ CMP（抛光）→ 量测（检测）。

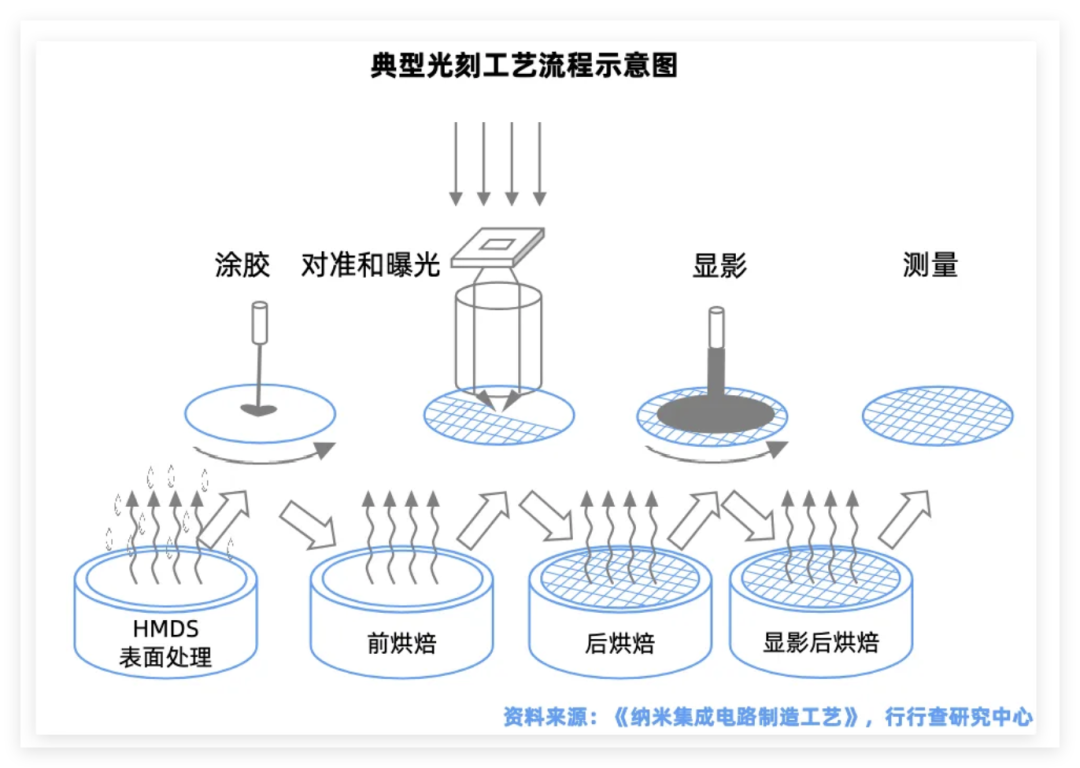

光刻：集成电路制造主要靠薄膜沉积、光刻、刻蚀三大工艺循环，将光罩图形转至晶圆。其中，光刻是技术难度最大、成本最高、周期最长的环节，贯穿晶圆从原材料到芯片成品的多个关键步骤。
光刻把电路图形"印"到晶圆上，GAA纳米片图案化，线宽越小→互连越短→τ↓。国内目前已建立研发体系：主要包括整机制造企业上海微电子以及研究所长光和上光机等f基础研究和关键技术攻关。

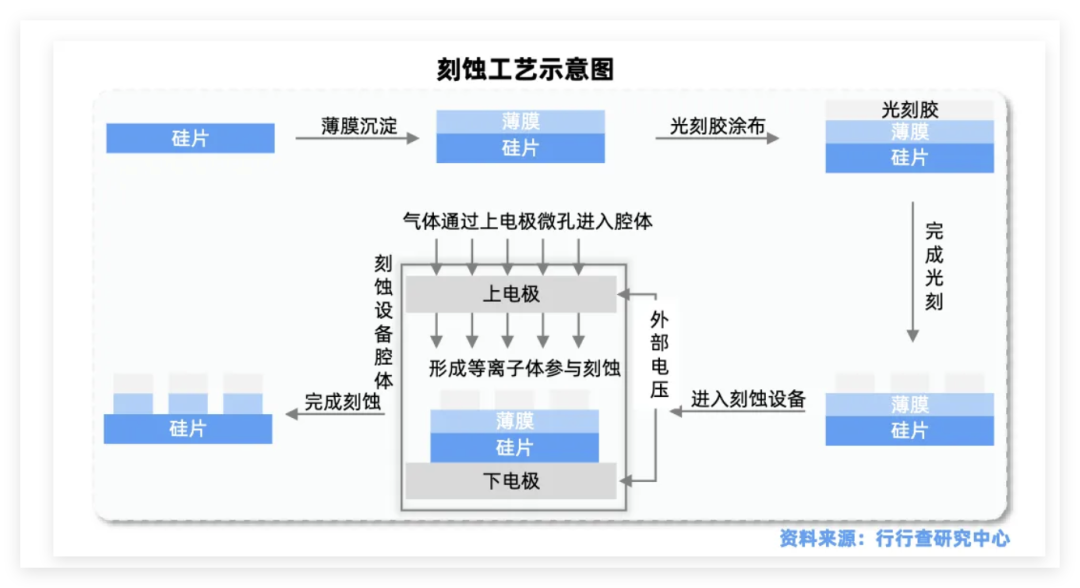

刻蚀：刻蚀是重要前道工艺环节，主要把不需要的材料"挖掉"。GAA需要高深宽比刻蚀（>50:1），是最大技术瓶颈之一。全球刻蚀机的市场份额被泛林半导体、东京电子和应用材料三巨头主导。国内厂商中微公司（高深宽比刻蚀，GAA关键设备）、北方华创（刻蚀+沉积+清洗全覆盖）。等企业在刻蚀机领域具有较强的竞争力。
薄膜沉积：一层一层"堆"材料，ALD（原子层沉积）精度达亚埃级，是GAA高k+金属栅的核心。
薄膜沉积设备技术壁垒高且验证周期较长，因此价值占比大。拓荆科技是国内CVD（化学气相沉积）设备头部企业，形成了覆盖全系列PECVD薄膜材料的设备；北方华创PVD物理气相沉积设备引领市场，实现了对逻辑芯片和存储芯片金属化制程的全覆盖；中微公司是MOCVD设备细分领域全球龙头企业，CVD钨设备已通过关键存储客户端现场验证；盛美上海在管式LPCVD设备和ALD设备都有所布局；微导纳米国内首家成功将量产型High-k原子层沉积（ALD）设备应用于集成电路制造前道生产线的国产设备厂商。

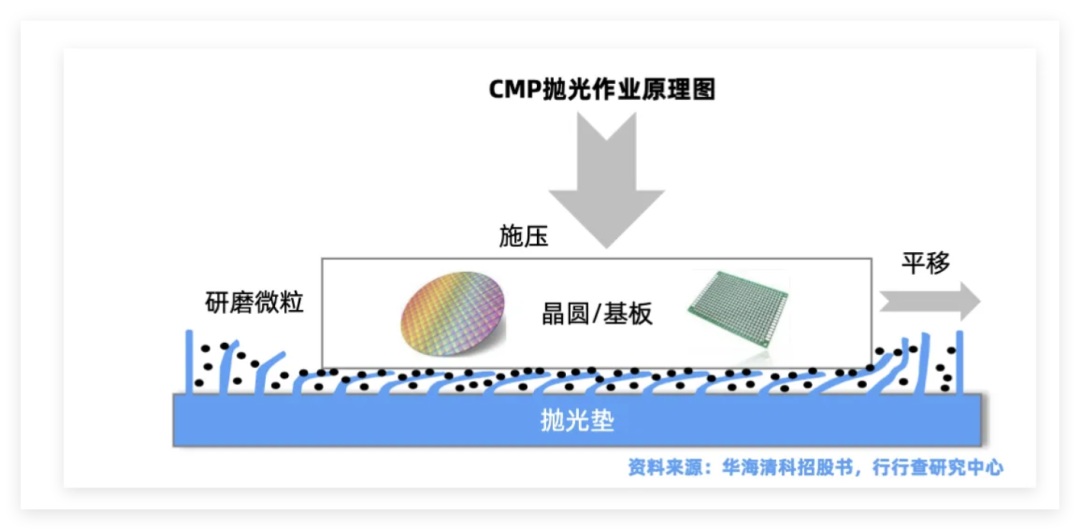

CMP：化学机械研磨/化学机械抛光（CMP）是目前公认的纳米级全局平坦化精密加工技术。表面越平→后续层叠精度越高→互连寄生↓→τ↓，GAA多层堆叠后CMP次数倍增，平坦化要求极高。国内CMP设备的主要供应商为华海清科、北京烁科精微电子装备有限公司和中电45所。
离子注入：把掺杂原子"打"进硅里，源漏掺杂。GAA需要三维掺杂，比FinFET复杂一个量级。全球离子注入机市场，美国公司垄断绝大部分市场份额，应用材料(AMAT)占据了约70%的市场份额，垄断全球离子注入市场。国内企业中，凯世通和中科信具备集成电路离子注入机的研发和生产能力。

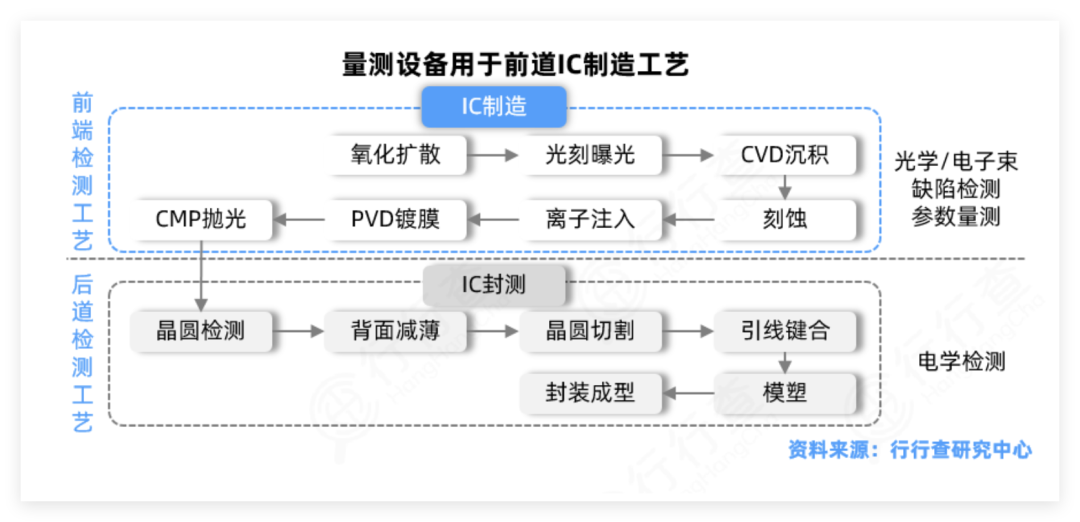

量测检测/测试：纳米片关键尺寸量测，良率保障。纳米片CD量测精度需达0.1nm级，国产最卡脖子环节之一。我国量检测设备企业市占率较低，当前国产厂商布局量检测设备企业主要包括中科飞测、精测电子、精智达等。此外在测试机领域，长川科技H敞口60-70%，华峰测控等都是国内半导体核心测试机供应商。
04
电路层
电路层面关键在于缩短关键路径的走线长度，类似背面供电。
该技术在于将芯片的底层器件层从一层转为多层，通过3D堆逻辑单元（晶体管）的方式降低逻辑单元通信时间，从原本的平面走线通信到垂直短距通信，即韬的体现。
缩短关键路径走线，类似背面供电 3D堆叠逻辑单元，平面走线→垂直短距通信，大幅降低通信时间。Fab前道工艺也是该层架构的核心。
整体来看，器件与前道电路层面，价值量也都体现在Fab工艺中。
05
芯片层
韬定律在芯片层的核心是，把平面铺开的逻辑单元折叠成立体堆叠，用垂直距离替代水平距离。
传统芯片：所有晶体管在一层平面上铺开，信号要跑很远才能从A到B，走线长→RC大→τ大→慢。
芯片层的思路：把逻辑单元从一层变成多层，上下堆叠，信号不再横向跑，而是垂直通信，距离从微米级缩短到纳米级，通信时间大幅下降。
芯片底层从一层转多层，全栈压τ。
可以说，逻辑折叠 = 用空间换时间 = 韬定律的终极体现。
华为的独特优势包括拥有海思半导体、鸿蒙操作系统、昇腾AI计算、5G/6G通信、终端设备等全产业链能力，是全世界唯一具备全栈协同优化能力的公司，同时也开辟了新的3D逻辑堆叠产业趋势。
先进封装
“韬定律”的核心是先进封装，这是中国在全球半导体领域首次提出指导产业发展的新原则，依靠先进封装工艺，未来将实现先进制程的持续突破。
从产业链环节来看，韬定律正式标志着国产开始攻克SOIC和混合键和之类的立体先进封装，也说明国内的集成电路设计思路全面进化到了XTCO。

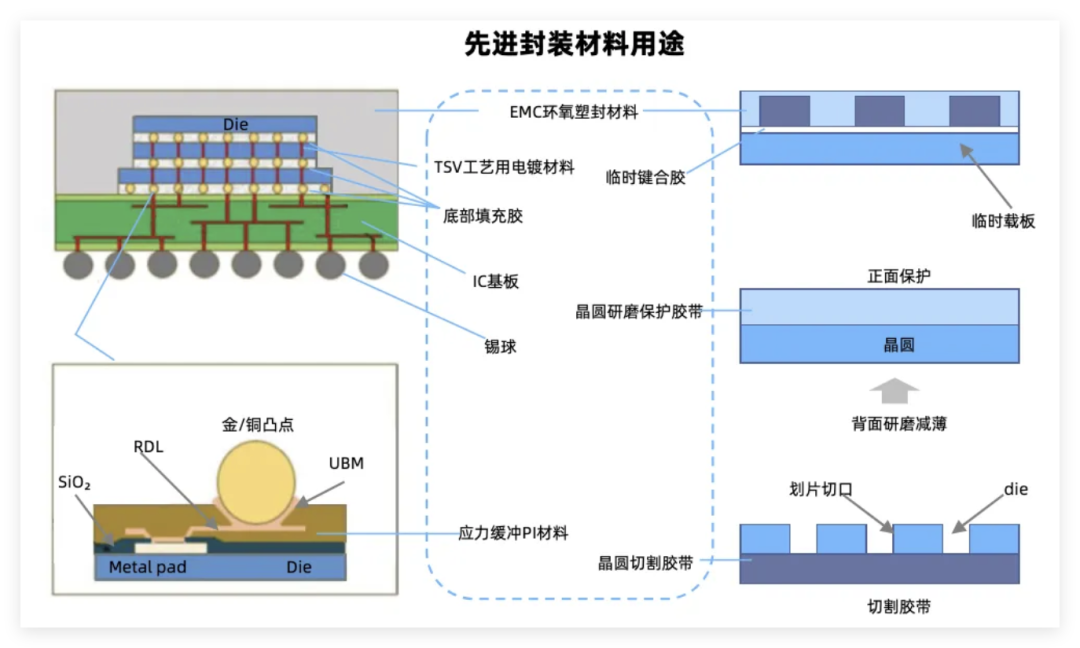

逻辑折叠技术的本质是通过3D堆叠、高密度集成缩短信号传输路径，先进封装是实现这一目标的关键支撑。

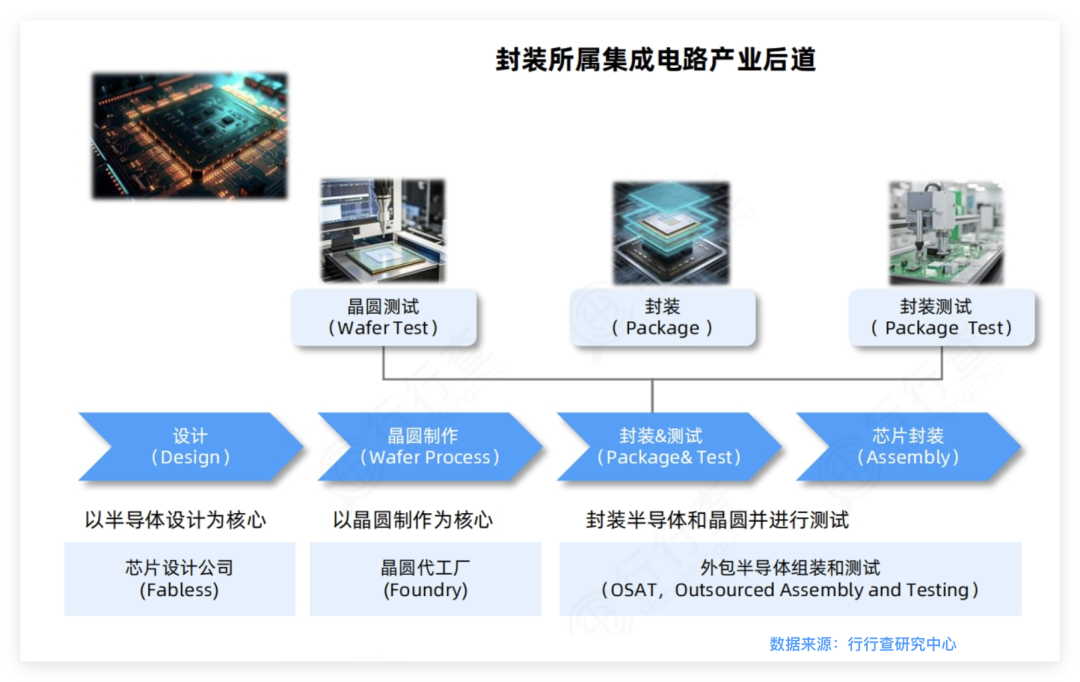

根据Yole，在全球半导体产业链的版图上，封装测试（OSAT）作为连接芯片设计与终端应用的关键环节，中国大陆厂商长电科技、通富微电、华天科技、盛合晶微等集体入围全球前十大OSAT厂商榜单。此外，甬矽电子、深科技、晶方科技、佰维存储等一众厂商也在先进封装领域深度布局。
先进封装设备

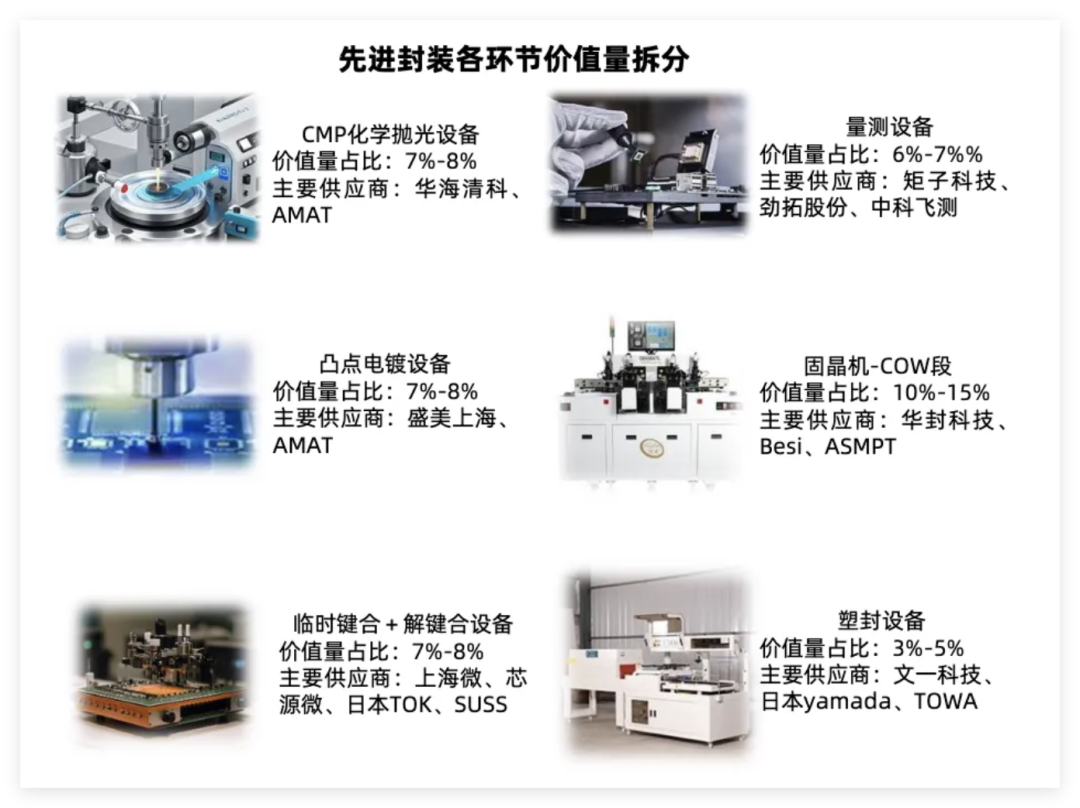

核心设备是实现高性能和小型化封装的关键要素。
前道设备：如光K机、刻蚀机、薄膜沉积设备等与先进封装设备在核心技术上存在重叠，可直接应用于先进封装领域，降低研发门槛。
键合设备：键合方式是决定芯片封装性能的关键工艺，混合键合是半导体先进封装的核心技术趋势，预计未来 10μm 凸点间距以下的高集成度封装将全面转向混合键合 技术，混合键合设备有望进一步成为市场主流。国产键合设备供应商主要有拓荆科技、华卓精科和芯源微等。
EDA
"时间缩微"替代"几何缩微"，通过逻辑折叠与多层级协同优化系统性降低时间常数，为国产EDA带来全新增量逻辑。
逻辑折叠对电路设计与架构优化提出更高要求，EDA正是逻辑折叠的软件骨架。
韬定律推动EDA从"制程驱动"转向"设计驱动"，国产替代与技术创新双重叠加。
国内EDA三大厂商中，华大九天（电路+芯片层）作为国产EDA全流程龙头，模拟/数字设计平台、物理验证及版图工具是逻辑折叠落地的关键载体；概伦电子（器件+电路层）在SPICE建模、噪声分析与射频/模拟仿真具备核心优势，直接受益于时延压缩与寄生参数提取需求提升。华为已基于该定律量产381款芯片，大规模量产对良率提升与可测试性设计提出更高要求。广立微专注WAT测试与良率分析，在芯片量产设计环节不可或缺。
06
系统层
系统层面定义灵衢总线，重构计算系统互联协议，实现超节点的统一内存编址和原生内存语义，目标是大幅降低系统通信时延。
灵衢总线：是系统层的"脊梁"，灵衢总线是华为自研的片间/节点间互联协议，对标的是业界的CXL和UCIe，但在语义上更进一步。其设计目标是把分散在多个超节点（超级计算节点，每个节点包含多颗芯片）上的内存，在逻辑上变成一个统一的地址空间。
灵衢总线已在华为昇腾集群中大规模部署。从Atlas900超节点到Atlas 900 SuperCluster，灵衢总线是连接多颗昇腾910B/910C芯片的核心互联。灵衢总线目前是华为封闭生态，不对外授权。但其技术思路正在影响CXL/UCIe标准的演进方向。
超节点架构：传统服务器是"1个CPU+若干加速器"的结构。超节点是"多颗高性能芯片通过灵衢总线紧耦合"的结构。华为的Atlas 900 SuperCluster就是典型：8颗昇腾910B芯片通过灵衢总线互联，形成一个逻辑上的"超级芯片"。当超节点要扩展到千卡、万卡集群时，节点间互联成为新瓶颈。以华为（自研）、中际旭创、新易盛、光迅、国产交换芯片盛科通信等为代表的厂商均在该环节布局。
华为过去六年已成功设计并量产了381款芯片，构建了从昇腾、鲲鹏到灵衢总线、MindSpore的全栈自主体系。此次“韬（τ）定律”的发布是一次产业发展路径的宣示，对于中国建设科技强国、实现科技自立自强意义重大，也将带动国内相关产业链各环节国产化全面加速。
