1. 替代背景
英伟达下一代Rubin Ultra GPU平台的中板（Midplane，服务器/AI集群中连接计算节点与交换节点的核心高速电路板） 原有方案为「M9+Q玻璃纤维增强CCL」，但该方案电性能无法满足平台337G+ SerDes（超高速串行接口，速率较当前主流224G提升50%，对传输损耗要求指数级提升）的需求，因此PTFE成为首选材料。2. PTFE的核心优势与技术痛点解决
电性能适配：PTFE的介电损耗（Df）远低于传统高速CCL材料，高频传输损耗极低，是唯一可满足337G+ SerDes传输要求的成熟材料。制造痛点突破：传统PTFE质地过软、钻孔易产生毛刺，无法满足高层板制造要求；当前产业已开发出SiO₂填充改性PTFE，大幅提升了机械刚性，目前已经通过电性能测试+制造可行性测试，具备量产基础。3. 技术路径与成本细节
材料结构：PTFE基CCL无需传统玻璃纤维布，采用PTFE涂覆碳氢树脂后直接与铜箔压合，简化了部分制程。成本与定价：当前改性PTFE价格约15万元/吨，单张CCL消耗800g PTFE，对应PTFE成本仅约120元，但单张PTFE基CCL售价可达2500元，附加值极高。落地节奏：最终中板设计方案尚未敲定，可能为78层/108层，采用「PTFE CCL + M9-Q + ABF填充CCL」混合压合方案（不同层适配不同材料平衡成本与性能），最终设计2026年7月确定，因制造复杂度高，量产预计2026年底启动。
二、产业链受益梳理与市场空间

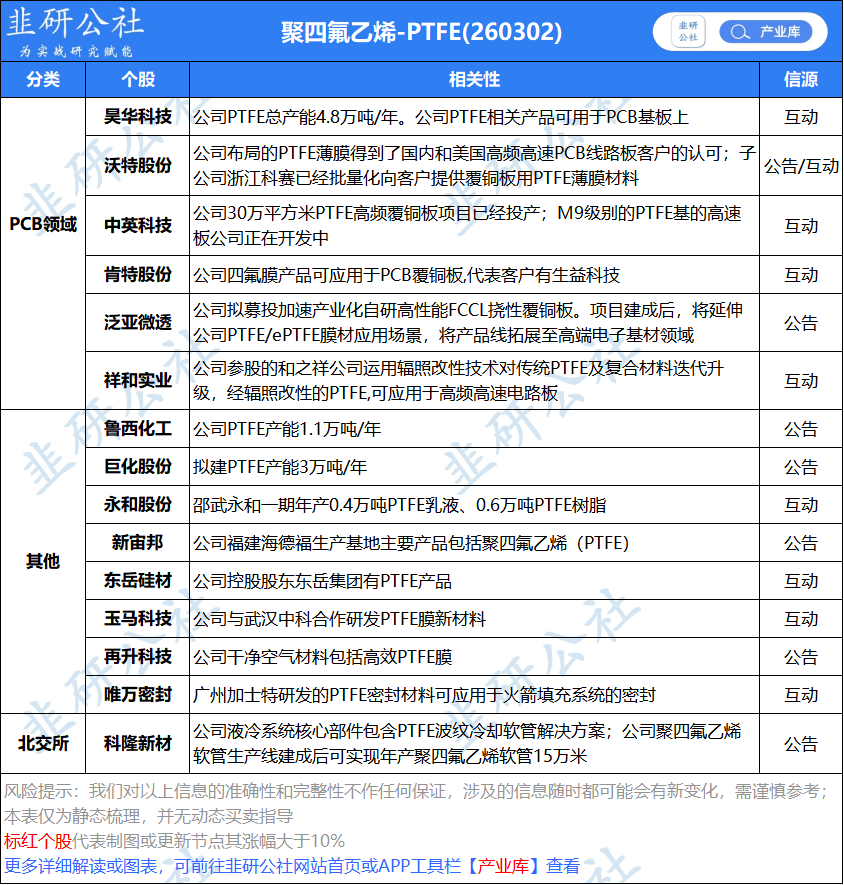

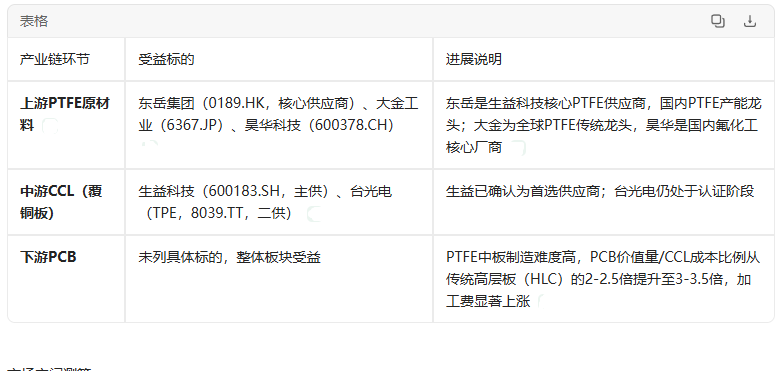

按上下游拆分了明确受益标的，同时给出了量化市场空间：
三、风险提示
1. 需求端风险：AI算力需求不及预期、全球AI资本开支放缓，将直接导致GPU平台升级节奏推迟，PTFE需求不及预期。
2. 地缘政治风险：中美科技摩擦、供应链管制可能影响原材料供应、厂商出口认证，尤其涉及A股、港股、台股、日股的多地上市标的。
3. 竞争与供给风险：若更先进的高速玻纤CCL方案突破，或更多厂商进入PTFE CCL赛道，将引发价格竞争压缩盈利；改性PTFE量产良率不及预期也可能导致供应短缺、成本上升。
4. 落地不确定性：中板最终设计方案尚未确定，二供认证进度、量产时间均存在推迟可能，2027年之前无规模业绩贡献。
数据来源：广发香港
仅做资料整理。不做行业及个股推荐。
