沉寂多年的人造金刚石，一夜之间成了AI领域炙手可热的“香饽饽”。近期郑州超算中心的一次落地，直接给这个实验室概念撕开了商业化口子：全国首次规模化应用金刚石铜复合材料为AI芯片散热，实测传热能力提升80%、芯片性能释放10%、核心温度直降5℃，标志着金刚石散热正式走出实验室，跻身主流数据中心的规模化采购清单。然而英伟达、AMD两大AI芯片巨头早已悄悄布局，只因AI算力越堆越密，芯片热到“扛不住”，被称为散热界“皇冠明珠”的金刚石，终于等来了从0到1的商业化元年，机构测算千亿市场就在眼前。一、超算破局，两大芯片巨头同步押注
郑州超算的这次应用，给整个行业吃下了定心丸：此前金刚石散热一直停留在实验室测试阶段，这次规模化落地直接验证了可用性——传热效率提八成，额外挤出一成性能，核心温度稳降5℃，实打实的效果摆在这，产业链终于敢批量跟进了。
而AI圈的两大巨头，早就抢跑卡位。1）AMD这边，金刚石散热已经跟着芯片卖向市场：今年3月，美国金刚石散热厂商Akash Systems推出全球首批搭载AMD Instinct MI350X GPU的AI服务器，直接用上成熟的Diamond Cooling技术；实测数据相当惊艳：搭载这套方案的数据中心，能在50℃的高温环境下，把每瓦算力性能提15%，还能保证GPU满负载全程不降频。一万张H200 GPU的机房算下来，相当于凭空多出来1500张GPU的有效算力，直接拉高资本开支利用率，把数据中心总拥有成本打了下来。更惊喜的是，高温稳定运行还放宽了数据中心选址限制，不用再死盯着气候凉爽的区域，算力部署范围直接拓宽。2）英伟达这边，干脆把金刚石直接塞进下一代平台：官方明确披露，下一代Vera Rubin平台将采用“金刚石铜复合散热盖+45℃温水直液冷”的组合方案，专门搞定高功率芯片的控温难题；第三方测试显示，用金刚石散热方案的英伟达AI芯片，计算速度直接提升三倍。两大全球AI龙头同步下场，直接坐实了金刚石散热的产业化可行性，技术确定性彻底拉满。二、卡脖子痛点逼出终极方案，千亿空间测算出炉
金刚石能突然火遍AI圈，本质是被逼出来的：全球半导体跑进2nm制程时代，芯片功率密度跟着性能一路暴涨，传统铜铝、硅基散热早就摸到了性能天花板——当芯片热导率要求突破500W/m·K，金刚石就是目前最优解，它的热导率是铜的5倍、铝的10倍，天生就是高功率芯片的散热“克星”，被机构称为AIDC散热的“终极材料”。
目前金刚石散热已经跑出三条清晰的商业化路径：1）做金刚石衬底，直接把金刚石做成芯片基底，从根源解决散热问题；2）做金刚石热沉片，放在芯片和散热模组之间当热量“高速通道”，也是当前落地最快的成熟方案；3）在金刚石结构中刻蚀微通道，让冷却液贴近芯片直接流动，散热效率更高，属于面向未来的下一代高端方案。

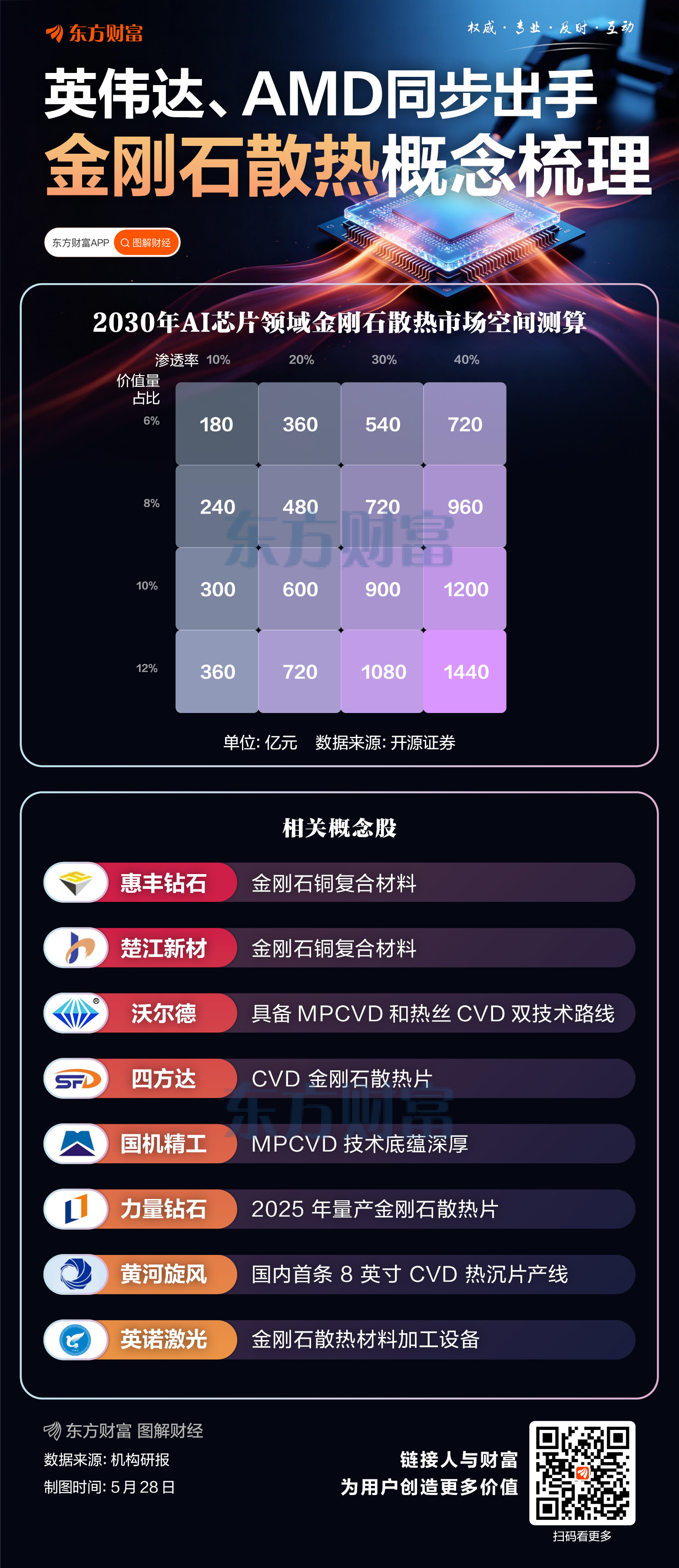

AI算力的爆发，直接给金刚石撑开了千亿级成长空间：开源证券做了敏感性测算，假设2030年全球AI芯片市场规模达到3万亿，按金刚石散热在AI芯片环节价值量占比6%-12%、渗透率10%-40%估算，中性情景下仅AI芯片领域，金刚石散热的市场规模就能达到480亿-900亿元，相当于从零长出一个百亿到千亿级的全新赛道，2026年就是公认的规模化应用元年。三、我国产能占全球九成，产业链已经抢跑
更妙的是，这条新赛道我们天生占优势：全球人造金刚石单晶产量，我国占比超过90%，仅河南一省就拿下全国总产量的八成，产能底座扎实，国内厂商已经开始抢跑布局。1）四方达进度领先：公司生产的CVD金刚石散热片，热导率可达2000W/(m·K)以上，专门针对GPU散热设计，目前已经通过海外客户测试，进入小批量供货阶段；同时正在加快建设沙雅年产2.5万片CVD金刚石散热基地，提前产能储备静待需求爆发。2）黄河旋风直接砸钱扩产：公司明确表示，金刚石是热管理领域的“皇冠明珠”，热性能优势远胜传统材料，计划投资3亿元在新疆建设年产4.5亿克拉人造金刚石项目，提前卡位AI散热新需求。
AI算力扩张走到今天，散热已经成了绕不开的核心瓶颈：芯片性能越升越高，功率密度越堆越大，传统散热方案早就顶不住了，金刚石刚好补上了这个缺口。从实验室概念到超算规模化落地，再到两大AI巨头集体布局，从0到1的跨越已经完成。对国内产业链来说，我们本就有人造金刚石的产能优势，只要跟上AI需求完成技术落地，就能吃下这轮千亿新赛道的最大红利。
