先进封装扩产，最先卡住量产的可能不是厂房，而是两件更具体的事：设备能不能把更大的AI芯片稳定贴上去，材料能不能让密集连接经历冷热循环后仍然不分层、不开裂。
但产业链并不处在同一个阶段。后道封装材料中，载板成本约占60%—70%，相关产能已经趋于饱和。玻璃基板却开发多年，样品仍要过可靠性测试，尚不具备量产条件。
设备端也有类似反差：海外TCB设备占据主导，国产设备可能仍在样机阶段。需求已经出现，不等于每个环节都跨过了量产门。
只问“封装厂有没有扩产”还不够。新产线采购什么设备和材料？哪些产品进了客户测试，哪些还只是样品？它们什么时候才能走到批量采购、供货和收入？这些问题，都来自封装结构本身的变化。
一、芯片越大、堆叠越多，卡点就越往制造端走
传统封装可以把它理解成“把单颗芯片接上线，再装进一个保护壳”。芯片正面朝上，用金线、银线或铜线把信号引到外部引脚，最后再接到PCB板。
先进封装的第一步，是把芯片翻过来，这就是“倒装”。原来的长引线变成芯片底部密集的铜凸块或锡凸块，芯片直接贴到基板上。
这样做能让信号走得更短、连接排得更密。代价是封装厂要用更精密的设备完成贴装，还要用胶材填满芯片底部，避免焊点在使用中失效。
再往后，封装不再只处理一颗芯片，而是通过转接板把主控、存储和其他功能芯片集成在一起，最后还可能走向3D堆叠。对AI芯片来说，这能缩短互连距离、提高带宽，却也同时带来三个更实际的问题：芯片尺寸更大后更容易翘曲，微凸块之间的空隙更难稳定填充，功耗上升后散热与热应力更难控制。
先进封装并非多加一道“高级封装”工序那么简单。贴装、连接、填充和散热都要执行更严的标准：设备负责精准、稳定地贴，材料则要保证贴完之后长期可靠。制造要求变了，封装厂扩产时采购的设备也会跟着变。
二、设备离扩产更近，但国产兑现还差采购验证
设备最先对应的是封装厂的资本开支。晶圆级封装中，芯片要先贴到转接板上，随后对底部点胶；到了基板级封装，完成的模组还要再次贴到基板。因此，只要封装厂真的新建或扩充先进封装产线，就要采购贴片和点胶设备。
更关键的增量来自TCB，也就是“边加热、边加压完成焊接”的设备。传统路线是把芯片贴到基板后统一回流焊，但大尺寸AI芯片受热时容易翘曲，可能出现一部分区域连上、另一部分区域没有有效连接。TCB在贴装时同时施加热和压力，目的是让大芯片各处连接得更均匀，减少因翘曲造成的焊接失败。
TCB单台设备的产出效率有限。封装厂要提高总产出，除了改善单机效率，还可能要增加设备数量。它不只是一项工艺选择，也直接关系到扩产需要采购多少台设备。
封装厂扩产会先形成设备采购，设备交付并验收后，供应商才可能确认收入。可“需要这种设备”不等于“国产厂商已经拿到订单”。
当前TCB主要供应商仍是中国香港ASM和美国KNS，传统封测厂对国产设备可靠性仍有顾虑。北方华创已经布局相关方向，但按现有素材，其设备可能仍处在样机阶段。
后面要依次看到客户测试、可靠性验收、批量采购和复购，才能确认国产设备从产品布局走向真实收入。
三、材料的难点不在“能不能做”，而在“能不能稳定量产”
设备完成贴装，只解决了“怎么做”。贴完之后能否经受一次次冷热变化和长期运行，还得看材料。有些材料已经随产线持续消耗，有些虽然性能更好，却还没有跨过量产门。
倒装之后，基板成为承载芯片和连接线路的底座。底填胶要灌进芯片与转接板之间的微小缝隙，防止连接点在受热或受力时损坏；液态树脂再填充剩余空隙。后道还需要把热导出去的热界面材料、金属盖和锡球。
其中，载板在后道材料成本中约占60%—70%。随着需求扩大，相关厂商产能已趋于饱和。这类材料已经对应现实生产和供货。
玻璃基板则仍在测试。它受热后的尺寸变化较小，理论上可以减轻芯片和基板相互拉扯造成的翘曲。
但玻璃易碎。从打孔、铺设金属线路到多层压合，每一步都可能开裂。送测样品还曾在来料阶段出现边缘开裂、层间分离，导致后续封装测试无法继续。
目前相关封装样品仍处于可靠性测试。做出样品只代表拿到测试资格，不代表客户已经批量采购。
散热材料也有类似矛盾。液态金属的导热潜力高，但存在流动、腐蚀和氧化问题；金刚石导热率更高，和铜复合后却可能因热膨胀系数不匹配带来分层，而且成本过高。它们现在更像工程验证方向，还不是稳定的大规模供货。
硅电容则卡在成本、成熟度和通用性。它可以埋入基板，让电容离芯片更近、信号路径更短，但素材给出的价格约为每颗6元，而传统表贴电容只有几毛钱。型号选择少，载板埋入工艺也不够成熟，因此目前不能按量产逻辑看待。
材料端的业务链更长：先做出产品，再送给封装客户测试；通过可靠性和良率考核后，才可能小批量导入；供货稳定后才有复购，最终才体现在收入和利润里。
有需求，不代表国产材料已经拿到稳定份额；性能更好，也不代表客户能接受成本。设备和材料究竟走到哪一步，还得放回采购和供货过程里判断。
四、从样机到复购，才是瓶颈兑现的完整路径

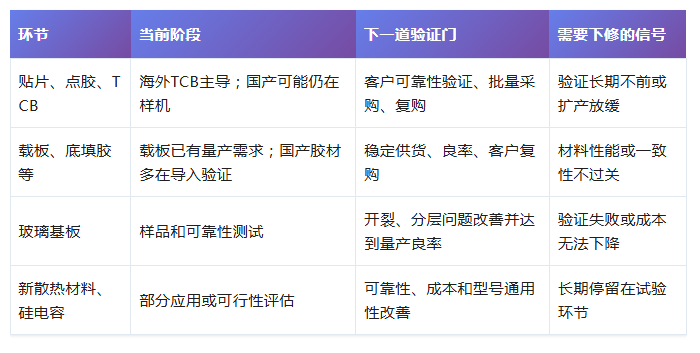

把每个环节放进“样品—客户测试—批量采购—稳定供货—复购”的过程，进展会清楚很多。下面不比“想象空间”，只看它们现在走到哪一步，还差哪道门。
设备直接对应封装厂的扩产采购，但国产设备仍要先通过客户验收。玻璃基板等前沿材料离收入更远：稳定量产尚未证明，仅凭“性能更好”推不出公司的收入和利润。
代表公司也要按证据阶段看。盛合晶微、长电科技、通富微电、华天科技等处在先进封装参与环节，后续要看真实扩产和订单。
德邦科技的粘贴胶可能已有部分量产，但这个“可能”不能省略，更不能据此推导利润显著增长。北方华创则要看TCB设备能否从样机走向客户验证和批量采购。其他新材料方向，在没有稳定量产证据前，更适合作为观察项。
AI芯片越大、堆叠越多，翘曲、连接、填充和散热就越难。这些制造难题先推高贴片、点胶和TCB等产线需求，再把材料推向更严格的良率与可靠性测试。各环节所处阶段不同，自然不会同步兑现。
设备先看封装厂是否采购，材料先看客户测试、良率与可靠性。只有从样机、送测走到稳定供货和复购，设备材料的瓶颈才真正变成公司的订单、收入和利润。
如果先进封装扩产放缓，国产TCB长期通不过客户测试，或者材料始终跨不过良率、成本和可靠性门槛，这些方向就只能停在产品储备和测试阶段。反过来，批量采购、稳定供货和复购连续出现，才说明产业需求开始进入公司的经营报表。
