第一部分 全产业链分析\r
\r
一、\t产业链全景概述 \r
半导体硅片是芯片制造的核心基础衬底材料，位于半导体产业链最上游，其性能直接决定芯片的良率与性能上限。整条产业链从石英砂到最终芯片，历经提纯—拉晶—切磨抛—晶圆制造四大核心阶段，呈现”倒金字塔”式的价值分布：越往上游，技术壁垒越高、厂商越少、议价能力越强。\r
\r
根据SEMI统计，硅片在晶圆制造材料中占比约30%，是占比最高的单一材料品类。2024年全球半导体硅片市场规模约138-155亿美元，出货面积约144.75亿平方英寸。\r
产业链结构简图：\r
上游原材料 (电子级多晶硅、石英坩埚、设备) → 中游硅片制造 (拉晶、切磨抛、外延) → 下游晶圆制造 (逻辑、存储、功率、模拟) → 终端应用 (AI、手机、汽车、工控)\r
\r
二、\t上游：原材料与设备\r
2.1 核心原料：电子级多晶硅\r
纯度要求：电子级多晶硅纯度需达到11N（99.999999999%）以上，金属杂质总量需控制在0.1ppbw以内（SEMI C12标准），是半导体产业”原子级”的基石材料。\r
\r
全球竞争格局：市场高度集中，前三大厂商占据全球约60%份额\r
- 德国瓦克（Wacker）：全球龙头，产能约1.5-2万吨/年，技术领先\r
- 美国Hemlock：产能约1万吨/年，信越化学参股\r
- 日本德山（Tokuyama）：产能约6000-8000吨/年\r
- 韩国OCI：存储器用多晶硅细分市场优势明显 \r
中国进展：\r
- 2025年国产电子级多晶硅在集成电路领域市占率已突破50%\r
- 主要厂商：江苏鑫华半导体（国内首家进入国际一线供应链）、大全能源、协鑫科技、通威股份等\r
- 整体仍处于”量升质追”阶段，高端12英寸用超高纯料仍部分依赖进口\r
\r

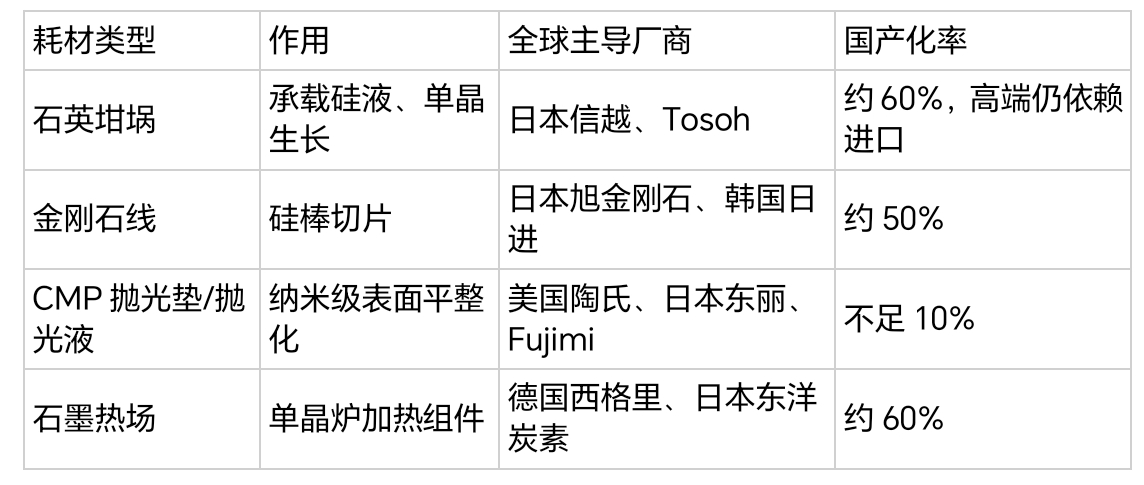

2.2 关键耗材\r
\r
\r
2.3 核心生产设备 \r
硅片制造涉及单晶炉、切片机、研磨机、抛光机、清洗设备、检测设备等数十种专用设备，设备投资占硅片产线总投资的60%以上。\r
\r
主要设备及国产化进展：\r
- 单晶炉：国产化率约60%，晶盛机电、连城数控、北方华创已实现12英寸单晶炉批量交付；高端MCZ磁场直拉炉仍依赖日本SANKYO等\r
- 切片机：国产化率约40%，高测股份等在金刚线切割领域突破；高精度超薄切片仍以日本DISCO、Okamoto为主\r
- CMP抛光设备：华海清科实现国产突破，但高端12英寸精抛设备进口依赖度仍超70%\r
- 检测设备：颗粒检测、平整度检测等高端设备几乎被日本KLA-Tencor、Lasertec垄断\r
\r
三、中游：硅片制造环节 \r
3.1 制造工艺流程\r
硅片从多晶硅原料到成品交付，历经上百道工序，核心分为五大阶段：\r
1. 单晶生长：将高纯多晶硅在单晶炉中熔融，通过CZ直拉法或FZ区熔法拉制成单晶硅棒\r
- CZ直拉法：主流工艺，占90%以上产能，成本低、可做大尺寸\r
- FZ区熔法：纯度更高、氧含量低，用于高压功率器件，大尺寸制备难度大\r
- MCZ磁场直拉：高端工艺，通过外加磁场抑制熔体对流，缺陷密度更低，适配先进制程\r
2. 切片：将硅棒切成薄片，金刚线切割为主流技术\r
3. 倒角+研磨：边缘倒角防碎裂，双面研磨去除切片损伤层\r
4. 抛光：粗抛→精抛→终抛三道工序，达到纳米级表面平整度\r
5. 外延/特种加工（可选）：在抛光片表面生长一层单晶外延层，或制成SOI、退火片等特种硅片\r
- 外延片价值比抛光片高30%-50%，技术壁垒更高\r
- SOI硅片毛利率超50%，全球仅少数企业能量产\r
\r
3.2 核心技术壁垒\r
硅片行业的真正护城河不在于”能做出样品”，而在于量产良率与批次一致性，这需要十几年的工艺积累。\r
\r
三大核心壁垒： \r
1. 晶体生长控制：12英寸单晶生长需精确控制温度波动在±0.1℃以内，拉速0.5-2mm/min，氧含量、缺陷密度、电阻率均匀性是核心指标。海外大厂良率稳定90%以上，国内头部约75%-80%\r
2. 表面平整度：先进制程要求全局平整度TTV
