一、从摩尔定律到韬定律：半导体产业的新范式
1.传统摩尔定律的困境
过去半个多世纪，全球半导体产业始终遵循着一个核心规律——摩尔定律。1965年，英特尔联合创始人戈登·摩尔提出，芯片上的晶体管数量大约每两年翻一倍，其本质是通过不断缩小晶体管尺寸（即“几何缩微”），在同样面积内集成更多晶体管，从而推动芯片性能提升、成本下降。
从90nm到28nm，再到如今的3nm、2nm，半导体产业基本沿着这条路线持续演进。然而，这条路正面临前所未有的挑战：
第一，物理极限逼近。 晶体管尺寸已小到几个纳米级别，大约是几十个原子排成一排的宽度。再往下缩，量子隧穿效应会让电子不受控制地“漏”出去，导致晶体管不再可靠。
第二，成本爆炸。 建设一条3纳米制程的生产线，投资动辄近200亿美元（折合人民币超千亿元），全球能跟进投产的工厂只剩下两三家。单纯依靠缩小晶体管尺寸的传统路径，正在失去经济意义。
2.华为韬定律：换道超车
2026年5月25日，在电气电子工程师学会（IEEE）举办的“国际电路系统研讨会ISCAS 2026”上，华为董事、半导体业务部总裁何庭波正式发表了“韬（τ）定律”。这是中国在全球半导体领域首次提出指导产业发展的新原则。
什么是韬定律？
τ在物理学中代表时间常数，可以理解为一个系统响应和传播信号所需的“基础耗时”。韬定律的核心，是用“时间缩微”替代“几何缩微”——不再死磕把晶体管做得更小，而是通过系统性降低信号传播时延（τ），来提升系统整体效率。
通俗理解：
如果把芯片比作一座城市，晶体管是楼房，信号是在城市里跑的车。摩尔定律的做法是：不断把房子盖得更小、更密，让车跑的距离变短。但当房子小到2纳米以下时，会发生漏电等“物理崩溃”。
韬定律则换了一个思路：不再缩小房子，而是优化整个交通系统——修高架、设快车道、优化信号灯。即使房子大小不变，车跑得更快了，城市整体效率照样大幅提升。
韬定律的核心技术：逻辑折叠
实现这一目标的关键技术，叫做“逻辑折叠”。传统芯片设计中，逻辑单元基于二维平面布局，信号路径随着芯片规模扩大变得越来越绕、越来越长，导致高延迟和高功耗。逻辑折叠的思路，是把原本平面的电路布局“折叠”起来，让那些原本隔得很远的关键模块在物理距离上变得更近，从而大幅缩短信号要走的路。
何庭波介绍，韬定律已构建贯穿器件、电路、芯片到系统层面的多层级协同优化体系：
- 器件层面：通过优化晶体管和互连电阻及寄生电容，从物理底层缩小时延
- 电路层面：通过逻辑折叠技术突破平面布局限制，缩短关键路径走线长度
- 芯片层面：通过“软件、架构、芯片”的全栈软硬芯协同设计，提高系统级并行度
- 系统层面：定义“灵衢总线”，重构计算系统互联协议，大幅降低通信时延
韬定律的优势与成果
优势一：绕开制程封锁。 在EUV光刻机和先进制程受限的背景下，韬定律提供了一套受约束条件下的工程级解法——在现有成熟工艺底座（如14/7nm）上，打出等效于先进制程的实际性能。
优势二：成本可控。 无需追求极致的物理制程，通过系统级优化实现性能跃升，大幅降低了研发与制造成本。
优势三：可持续演进。 为摩尔定律逼近极限后的产业发展提供了全新路径，从“空间维度”转向“时间维度”寻找增长点。
实际成果： 在过去六年的实践中，基于韬定律，华为已成功设计并量产了381款芯片，广泛覆盖千行百业。将于2026年秋季面世的麒麟芯片，率先采用了逻辑折叠技术，性能大幅提升。预计到2031年，基于韬定律的高端芯片晶体管密度将达到1.4纳米制程的同等水平。
二、先进封装产业链：韬定律落地的核心载体
韬定律的实现，离不开先进封装技术。逻辑折叠的物理实现高度依赖3D堆叠、硅通孔（TSV）、混合键合等先进封装工艺。可以说，先进封装是韬定律从理论走向工程化的关键桥梁。
为什么先进封装如此重要？
在摩尔定律逼近物理极限的当下，单纯依靠缩小晶体管尺寸来提升芯片性能越来越难，且成本高企。现在的AI芯片，更像是在玩一场高难度的“3D乐高游戏”——必须通过2.5D/3D堆叠、Chiplet（芯粒）等技术，把GPU、HBM（高带宽内存）等昂贵的“积木”严丝合缝地封装在一起，才能发挥出极致的算力。
核心逻辑： AI的尽头是算力，算力的尽头是先进封装。没有第三代异构堆叠，就跑不了顶级大模型。
先进封装产业链全景
1. 封测服务（OSAT）——直接受益于产能扩张
国内封测格局清晰，梯队分化明显：
第一梯队：
- 长电科技（600584）：全球封测前三，国内一哥。2026年一季度归母净利润同比增长42.74%，固定资产投资预算上调至约100亿元，重点投向先进封装新产线。自研芯粒高密度多维异构集成工艺平台已实现稳定量产。
- 通富微电（002156）：国内第二，AMD核心伙伴。一季度净利润同比增长224.55%，2026年资本开支规划91亿元（同比增长47%）。
- 华天科技（002185）：国内前三，全技术路线覆盖，一季度营收同比增长34.49%。
第二梯队：
- 盛合晶微（688820）：大陆唯一规模化硅基2.5D量产，CoWoS替代核心标的。
- 甬矽电子（688362）：纯先进封装新锐，一季度营收同比增长23.97%，资本开支40亿元（同比增长79%）。
- 汇成股份（688403）：CoWoS-L量产供应商，绑定头部AI芯片客户。
2. 测试服务——第三方测试需求爆发
3D堆叠导致芯片内部节点和互连线呈指数级增长，测试频次和复杂度大幅提升：
- 伟测科技
- 利扬芯片
3. 封装设备——确定性最高的“卖铲人”
先进封装大量采用前道制造技术，催生了全新的“中道”概念，刻蚀、薄膜沉积、清洗等原本属于晶圆制造前道的设备成为刚需。
核心设备：
- 拓荆科技：混合键合设备，是先进封装的核心刚需
- 精测电子（星辰科技）：检测设备，保障封装良率
- 北方华创：混合键合设备
- 中微公司：刻蚀设备，先进封装中的TSV工艺极度依赖
- 华海清科：CMP（化学机械抛光）设备，是芯片制造及先进封装的关键装备
- 中科飞测、芯源微：检测与涂胶显影设备
细分设备龙头：
- 快克智能（603203）：A股唯一达到±1μm量产精度的国产TCB（热压键合）设备厂商，适配HBM与2.5D先进封装，国内无竞争对手。
- 金海通：测试分选机
- 光力科技：切割划片设备
- 芯碁微装：直写光刻设备
- 强一股份：探针卡
- 和林微纳：测试探针
4. 封装材料——价值量显著提升
多层有源层堆叠导致发热量猛增，对先进封装材料提出极高要求：
- 华海诚科：环氧塑封料，国内少数在FC底填胶与液态塑封料均有产品线的内资厂商
- 联瑞新材：高性能球形硅微粉，已应用于Chiplet封装
- 德邦科技：高端电子封装材料，包括底部填充胶
- 深南电路：封装基板，中国封装基板领域的先行者
- 兴森科技：FCBGA封装基板，可应用于CoWoS等先进封装
三、行业景气度：数据背后的产业逻辑
封测厂高稼动率+涨价行情
2026年一季度，国内封测厂整体稼动率超过80%，台厂满产导致传统订单外溢。与此同时，产品结构优化、折旧压力下行，盈利能力修复趋势明确。

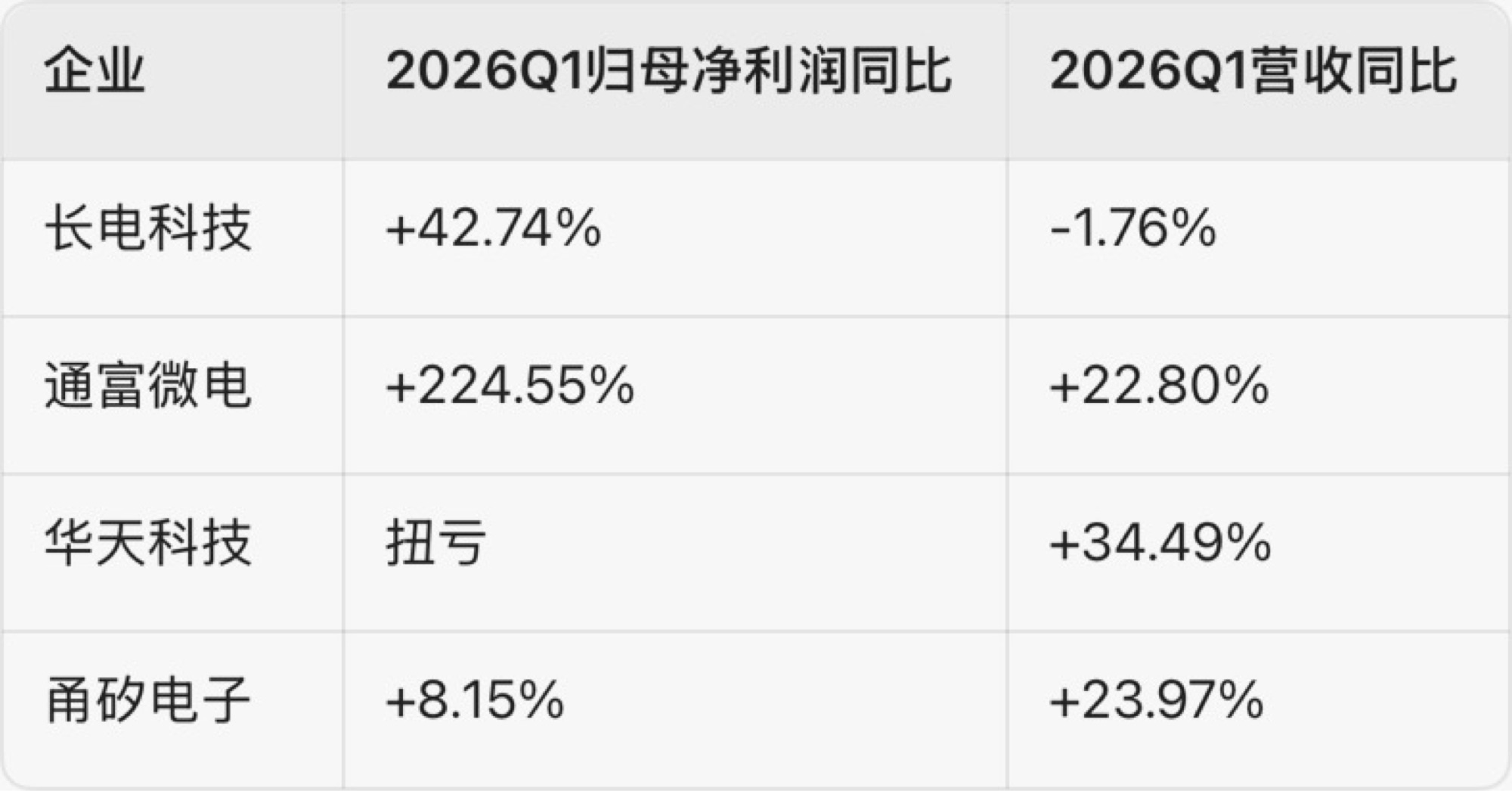

业绩表现一览：
资本开支预期高增
封测厂扩产意愿强劲，2026年资本开支规划：
- 长电科技：100亿元（同比增长18%）
- 通富微电：91亿元（同比增长47%）
- 甬矽电子：40亿元（同比增长79%）
国产算力需求驱动
假设2026-2027年国内算力芯片出货300万/500万颗，测算对应约26万/59万片CoWoS产能需求。国产高端算力芯片结构升级，带动CoWoS-L产能需求提升，预计2027年占比达90%以上。先进封装产能扩容，同步带动行业整体盈利中枢上移。
四、其他受益板块
除先进封装产业链外，韬定律的提出还将带动以下领域：
1. EDA工具：国产EDA厂商迎来全新增量逻辑，需具备多层级协同优化能力
2. 半导体设备：前道光刻设备虽非核心，但刻蚀、薄膜沉积、清洗等设备国产替代空间巨大
3. 芯片设计：华为已量产381款芯片，设计端权重上升
4. 算力芯片：麒麟芯片2026年秋季首发，性能大幅提升
五、总结与展望
华为“韬定律”的发布，是中国半导体产业从“跟随者”向“引领者”跨越的里程碑事件。它打破了全球半导体产业长期由西方理论主导的格局，为产业发展提供了兼具创新性与可行性的中国方案。
核心判断：
- 韬定律不是对摩尔定律的替代，而是兼容并升级，中国芯片产业将坚持“两条腿走路”
- 先进封装是韬定律落地的核心载体，也是后摩尔时代性能提升的唯一路径
- 国产先进封装产能扩张才刚刚开始，产业链上下游迎来历史性机遇
正如何庭波在演讲最后所说：“未来一定属于开放合作。在半导体演进的路径上，没有一家企业可以独自完成所有答案。在韬定律的路径下，我们期待与全球科学家、工程师和产业伙伴紧密合作，共同推动半导体与电子产业持续发展。”
风险提示： 先进封装技术迭代不及预期、国产替代进度不及预期、行业竞争加剧、下游需求波动等。本文观点仅供参考，不构成投资建议。
