华为"韬定律"背后的3D封装,核心个股分析

2026-05-26 09:49:399

2026年5月25日,华为在IEEE国际电路与系统研讨会(ISCAS 2026)正式发布"韬(τ)定律",首次提出以"时间缩微"替代"几何缩微"作为半导体产业演进新原则。该定律依托逻辑折叠(LogicFolding)与3D堆叠技术,绕开EUV光刻机依赖实现芯片性能跃升,标志着全球半导体产业从摩尔定律几何缩微范式转向后摩尔时代系统级创新范式。

核心催化:华为过去六年基于该定律量产381款芯片;2026年秋季麒麟手机芯片首次完整采用逻辑折叠技术,由单层扩展至双层;预计2031年高端芯片晶体管密度将达到等效1.4纳米制程水平。昇腾990 AI加速器2030年前后首次引入逻辑折叠,硬件集成度增长超100倍。


市场规模:2026年全球先进封装市场预计达587亿美元,同比劲增约97%;全球半导体封装整体将达6189亿美元。2022-2026年先进封装产能持续供不应求,2025年供需比-23%,拐点落于2027H2。

投资主线:3D逻辑堆叠需求井喷,设备端(刻蚀、薄膜沉积、CMP、晶圆键合、测试)与封测端(2.5D/3D产能)增量需求确定性最强,产业链从前端工艺小型化向后端封装技术升级迁移。

一、韬(τ)定律:半导体新范式1.1 发布背景与核心内涵

2026年5月25日,华为公司董事、半导体业务部总裁何庭波于ISCAS 2026(上海国际电路系统研讨会)发表主旨演讲,正式发布"韬(τ)定律"(Tau Scaling Law)。中国在全球半导体领域首次提出指导产业发展的新原则。

"韬"非人名,系电路设计中的时间常数 τ(希腊字母 tau),表征信号电压充放电转换速率,公式 τ = RC。τ 值越低,芯片区分0和1的速率越快,晶体管开关频率(GHz)越高。

底层逻辑转换

维度
摩尔定律(旧范式)
韬定律(新范式)
优化目标
几何缩微(缩小晶体管尺寸)
时间缩微(压缩信号传播耗时)
核心依赖
EUV光刻机、先进制程
架构创新、3D堆叠、逻辑折叠
演进路径
平面密度提升(XY方向)
垂直密度提升(Z方向)
成本曲线
指数级攀升
可控增长

逻辑折叠(LogicFolding)技术核心:将数字、模拟、存储电路划分至垂直堆叠的活动层中,平面电路如折纸般立体堆叠,大幅压缩线路长度,有效降低RC延迟。传统芯片信号传输跨越数百微米,新方案压缩至几微米。

1.2 四层面协同优化体系

韬定律构建贯穿器件、电路、芯片至系统层级的多层级协同优化体系:

器件层:优化晶体管与互连电阻、寄生电容,物理底层最大限度缩微器件级时间常数τ
电路层:逻辑折叠突破传统平面布局边界,缩短关键路径走线,降低信号传播的RC负载
芯片层:"软件、架构、芯片"全栈软硬芯协同设计,基于实际工作负载实现指令流与数据流细粒度控制
系统层:定义灵衢总线,重构计算系统互联协议,超节点统一内存编址与原生内存语义
1.3 产业里程碑
时间
里程碑
过去六年
基于韬定律设计并量产381款芯片,覆盖通信、计算、终端
2026年秋季
麒麟2026手机芯片首次完整采用逻辑折叠,单层→双层
2031年(预期)
高端芯片晶体管密度达等效1.4纳米制程
2030年前后
手机SoC→AI赛道,昇腾990首次引入逻辑折叠
2035年(预期)
AI系统硬件集成度增长超100倍
二、3D堆叠封装技术全景2.1 技术原理

3D堆叠封装构成韬定律的物理实现底座。垂直方向多层芯片叠置,以先进互连技术实现电气互联,核心诉求是压缩die-to-die传输时延。

关键互连技术

TSV(硅通孔):3D封装基石,硅片刻蚀深孔并填充铜实现垂直电气互联。典型参数:直径10μm、深宽比10:1、晶圆减薄至50μm
Microbump(微凸点):芯片间互连,间距持续缩至10μm以下
混合键合(Hybrid Bonding):直接铜-铜键合,无需TSV实现芯片间互联,信号密度可达14000个/mm²(台积电SoIC F2F方案)

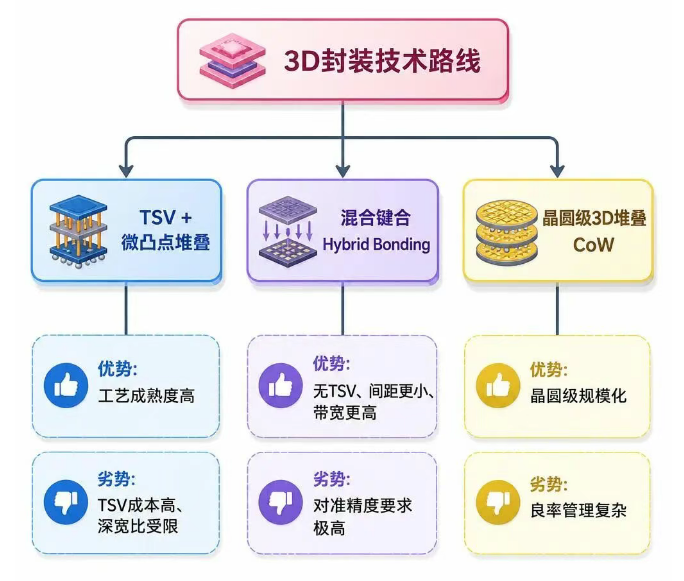

2.2 主流技术路线对比


2.3 核心工艺流程

工序
工艺要点
关键参数
晶圆减薄
研磨抛光至目标厚度
≤50μm
深硅刻蚀(DRIE)
形成TSV硅通孔
深宽比≥10:1
薄膜沉积
PVD/CVD/电化学沉积
绝缘层SiO₂、阻挡层TiN
电镀铜填充
控制电流密度
防"狗骨"效应
CMP抛光
平整化表面处理
纳米级粗糙度
晶圆键合
垂直贴合
纳米级对准、无空洞界面
系统测试
复杂度随层数指数增长
KGD筛选+SLT
2.4 技术挑战
热管理:堆叠结构顶部芯片结温较单芯片封装高30-50%,散热为核心瓶颈
良率:多层堆叠中任一芯片缺陷致整体失效
对准精度:混合键合要求纳米级对准,设备门槛极高
测试:KGD(Known Good Die)筛选难度随层数指数增长
三、市场规模与供需格局3.1 市场规模
指标
数据
来源
2026年全球先进封装市场规模
587亿美元,同比+97%
群智咨询
2026年全球半导体封装市场规模
6189亿美元
KPCA
2026年全球封测市场规模
约961亿美元
行业预测
2025年中国先进封装市场规模
537亿元
贝哲斯咨询
2025年全球先进封装市场规模
约531亿美元
Yole Group
2030年全球先进封装市场规模
794亿美元(CAGR 8.4%)
Yole Group
2032年全球先进半导体封装市场规模
3179亿元(CAGR 9.92%)
贝哲斯咨询

AI服务器为增长主引擎,CAGR超20%,HBM、2.5D/3D堆叠封装及异构集成需求旺盛。

3.2 供需格局

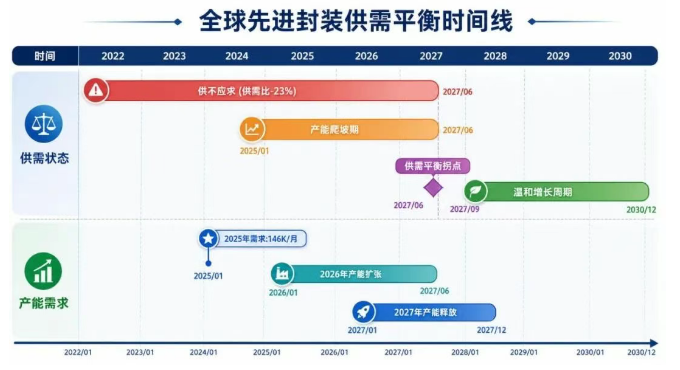

2022-2026年全球先进封装产能持续供不应求。2025年产能需求约146K/月(12英寸晶圆等效),供需比-23%,订单排期超一年。群智咨询预判拐点落于2027H2,产能达平衡点后转入温和增长周期。

3.3 全球竞争格局
台积电:全球先进封装绝对领导者,CoWoS产能占全球85%+市场份额。2027年先进封装年产能从130万片提升至200万片。SoIC 3D混合键合2026年6月迭代至3μm间距
日月光:全球第二大OSAT,LEAP业务营收2026年从16亿美元翻倍至32亿美元,310×310mm面板级封装小批量试产
英特尔:Foveros Direct 3D采用超精细间距混合键合,EMIB-T在EMIB加入TSV技术,与Intel 18A/14A工艺深度融合
三星:HBM堆叠封装主力供应商
四、中国封测产业链与重点企业4.1 产业链全景

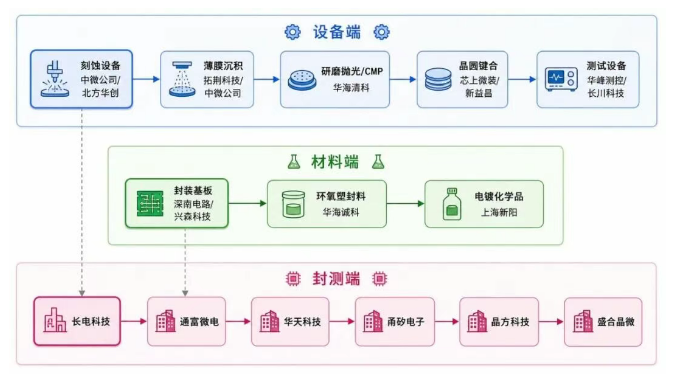

4.2 重点企业深度分析

长电科技 — 国内封测龙头,XDFOI技术平台

2021年推出针对3D封装要求的多维扇出封装集成XDFOI技术平台,处于稳定量产阶段。2026年6月,2.5D/3D先进封装月产能扩至4万片(当前3万片),年底目标5万片;HBM3e 12层堆叠6月正式量产,良率98.5%。2026年固定资产投资预算上调至100亿元,主要用于先进封装产线建设。

通富微电 — 先进封装产量占比最高

2023年先进封装产量占中国先进封装总产量的22.25%(行业第一)。已掌握Chiplet、2.5D/3D制程、超大尺寸2D+封装等先进技术,5nm制程产品已进入生产阶段。拟募资44亿元加码高端封测。

华天科技 — 2.5D/3D产线完成通线

2.5D/3D封装产线已完成通线,进入产能爬坡阶段。中国先进封装产量占比13.33%。

甬矽电子 — 多异构先进封装新锐

多异构先进封装技术研发及产业化项目(募投项目)建成后,完全达产将形成年封装9万片多异构先进封装产品(含2.5D/3D系列)的产能。

晶方科技 — 晶圆级3D堆叠先行者

推出晶圆级3D堆叠封装Chip on Wafer成套工艺、芯片级3D多层堆叠成套工艺。拥有8英寸、12英寸晶圆级TSV封装产线,12英寸产线处于量产状态。

盛合晶微 — 国内晶圆级先进封测龙头

募集资金用于新增1.6万片/月三维多芯片集成封装产能、4000片/月超高密度互联三维多芯片集成封装产能,保持2.5D/3D封装领先地位。

深科技 — 存储堆叠能力

沛顿具备8层和16层堆叠封装能力,聚焦存储芯片先进封装。

紫光国微 — 高可靠性芯片封装

无锡高可靠性芯片封装测试项目2024年6月产线通线,2.5D/3D等先进封装将择机启动。

汇成股份 — 显示驱动封装

以前端凸块制造(金凸块)为核心,综合晶圆测试及后段玻璃覆晶封装(COG)和薄膜覆晶封装(COF),形成显示驱动芯片全制程封装测试综合服务能力。

4.3 设备端受益标的

韬定律对设备端的拉动逻辑:3D逻辑堆叠需求大增 → 高精度刻蚀、薄膜沉积、研磨抛光设备需求提升 → 系统级封装复杂度增加 → 测试设备需求显著提升。

中微公司:先进封装全面布局(含HBM工艺),已发布CCP刻蚀及TSV深硅通孔设备
北方华创:刻蚀、薄膜沉积设备龙头
华海清科:CMP研磨抛光设备
芯上微装:先进封装光刻机,高分辨率(≤1μm)、高套刻精度、超大曝光视场,适配Flip-chip、Fan-in/Fan-out WLP/PLP、2.5D/3D等封装
华峰测控/长川科技:半导体测试设备
五、韬定律对产业链的增量影响5.1 逻辑折叠 ≠ 传统3D封装

国投电子指出,韬定律开辟的3D逻辑堆叠产业趋势,以3D混合封装工艺弥补先进制程受限的不足,并非传统3D封装的简单物理堆叠。核心差异:

维度
传统3D封装
韬定律逻辑折叠
堆叠逻辑
物理堆叠(相同/相似芯片)
逻辑折叠(数字/模拟/存储分层)
设计方法
后道封装环节
贯穿器件→电路→芯片→系统全栈
核心目标
缩小体积
压缩信号传播时延
EDA工具
传统封装EDA
需新型3D IC设计EDA
协同范围
封测厂主导
设计、封装、EDA、元器件同步整合
5.2 产业链增量需求
环节
增量需求
核心逻辑
EDA工具
新型3D IC设计EDA
热-力-电多物理场仿真
设备端
刻蚀、薄膜沉积、CMP、晶圆键合
3D逻辑堆叠拉动
材料端
TIM、底部填充胶、临时键合材料
散热与键合需求增长
封测端
2.5D/3D封装产能
HBM封装成大陆厂商新引擎
测试端
KGD筛选、SLT
复杂度与价值量双升
5.3 华为产业链映射
层级
需求
受益方向
器件层
响应速度更快的材料、研磨抛光工艺
材料、CMP设备
电路层
逻辑折叠→3D堆叠工艺
封测厂、键合设备
芯片层
软硬芯协同设计
EDA、IP
系统层
灵衢总线、光学I/O
光模块、互联芯片
六、风险提示
技术路径不确定性:逻辑折叠为全新技术路径,大规模量产良率爬坡存不确定性
设备国产化进度:高精度晶圆键合、混合键合设备仍依赖进口,国产替代进度影响产业链节奏
热管理瓶颈:3D堆叠结温升高30-50%,散热方案尚需突破
EDA工具短板:3D IC设计EDA工具生态尚未成熟,设计门槛高
地缘政治风险:半导体设备与材料出口管制可能影响先进封装产能扩张
供需拐点预期差:先进封装产能拐点或早于2027H2到来,行业竞争格局可能重塑
七、投资逻辑总结

韬定律发布,半导体产业范式从"几何缩微"切换至"时间缩微"。三条投资主线:

主线一:封测产能扩张先进封装供不应求延续至2027年。长电科技通富微电华天科技三大龙头均具备2.5D/3D封装量产能力,部分产品切入国际主流供应链。产能扩张为确定性最高的受益方向。

主线二:设备端增量3D逻辑堆叠拉动高精度刻蚀、薄膜沉积、研磨抛光、晶圆键合、测试设备需求。设备端壁垒深厚,国产替代空间广阔,订单可见度高。

主线三:华为生态链韬定律从手机SoC向AI赛道延伸(昇腾990),华为生态链(设计、封装、EDA、光学I/O)同步受益。麒麟2026为逻辑折叠首次完整落地,产业迈入规模化验证阶段。

本报告基于公开信息整理,仅供参考,不构成投资建议。投资者应独立判断,自行承担投资风险。报告中的数据、观点可能存在滞后性,请以最新官方信息为准。
