芯片制造的“隐形心脏”

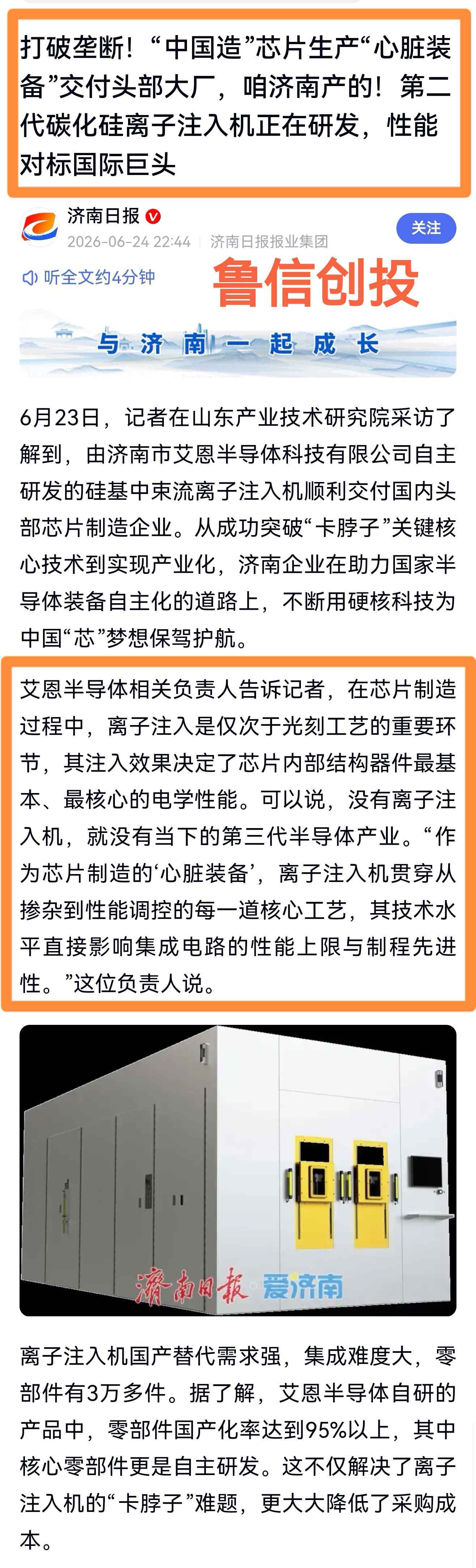

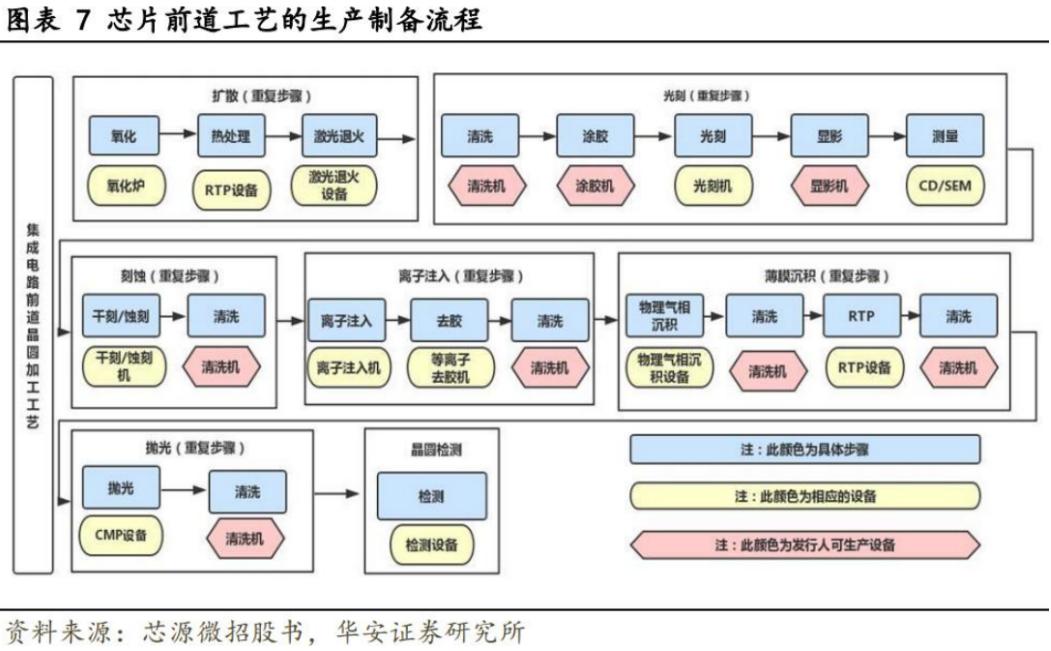

在芯片制造过程中，离子注入是仅次于光刻工艺的重要环节，其注入效果决定了芯片内部结构器件最基本、最核心的电学性能。可以说，没有离子注入机，就没有当下的第三代半导体产业。
作为芯片制造的“心脏装备”，离子注入机贯穿从掺杂到性能调控的每一道核心工艺，其技术水平直接影响集成电路的性能上限与制程先进性。这台设备通过控制离子以高速轰击芯片材料，改变其电学特性，从而决定芯片的性能和可靠性。在28纳米芯片的制造中，离子注入工序需重复50多次，任何细微偏差都可能让芯片报废。
与光刻机、刻蚀机和镀膜机一起并称“芯片制造的四大关键装备”的离子注入机，其复杂度超乎想象。一台设备包含近5万个独立零部件，数量远超刻蚀机（约2-3万个），仅次于光刻机的10万个零件。其核心难点在于束流控制：需要将离子束精准“射击”到硅片特定区域，精度要求堪比“用飞机的速度完成侧方位停车”。例如，在FinFET结构芯片中，注入深度偏差1纳米会导致漏电增加30%，直接影响良率。
高不可攀的国际垄断之墙
在全球离子注入机市场，垄断格局坚固如山。应用材料（Applied Materials）、亚舍立（Axcelis）、日本住友重工（Sumitomo）等国际巨头长期占据主导地位。根据行业数据，这三家企业合计市占率达到89%，其中28纳米以下先进制程设备100%依赖进口。
应用材料作为行业霸主，在集成电路市场占有率达到了70%，基本处于垄断地位。亚舍立主要专注高能离子注入机市场，而日本Nissin则以中束流离子注入机为主要产品。这样的格局下，国内晶圆厂不仅面临高价、长交货周期，还常遭遇售后响应慢等问题。
更严峻的是，海外巨头凭借数十年积累构筑了深厚的技术护城河和专利壁垒，并与全球顶级芯片制造商（如台积电、三星、英特尔）形成了紧密绑定的生态体系。国内企业想要进入主流芯片生产线，需要跨越技术、市场、供应链等多重壁垒，从实验室研发到规模化量产需历经多轮严苛的客户验证。
不仅仅是组装——高国产化率背后的供应链整合逻辑
“95%以上零部件国产化率”这一数字的背后，是一场精密的供应链整合战役。离子注入机涉及的供应链体系极其复杂，涵盖精密加工、特种材料、真空部件、控制系统等多个高门槛领域。
艾恩半导体的供应链整合呈现出清晰的逻辑路径。针对最核心的”卡脖子”环节，公司选择联合国内顶尖科研院所和上游供应商，进行定向研发与验证。这一策略不仅解决了关键技术难题，更通过联合开发的方式，带动了上游产业链的能力提升。
在非核心但关键的零部件领域，艾恩半导体系统梳理了国产替代目录，逐步建立起合格的国内二级供应商网络。据资料显示，这一过程需要设备厂商深度介入供应商的工艺过程，从设计端到制造端建立统一的质量标准与反馈闭环。
高国产化率带来的不仅是供应链安全，更有显著的成本优势。艾恩半导体的设备价格能做到进口同类装备的50%左右，为客户大幅降低资本开支。更重要的是，这种高国产化率标志着技术生态的初步形成——当国产设备厂商能够在国内找到足够多合格供应商时，整个产业链的抗风险能力和迭代速度都将得到提升。
官网

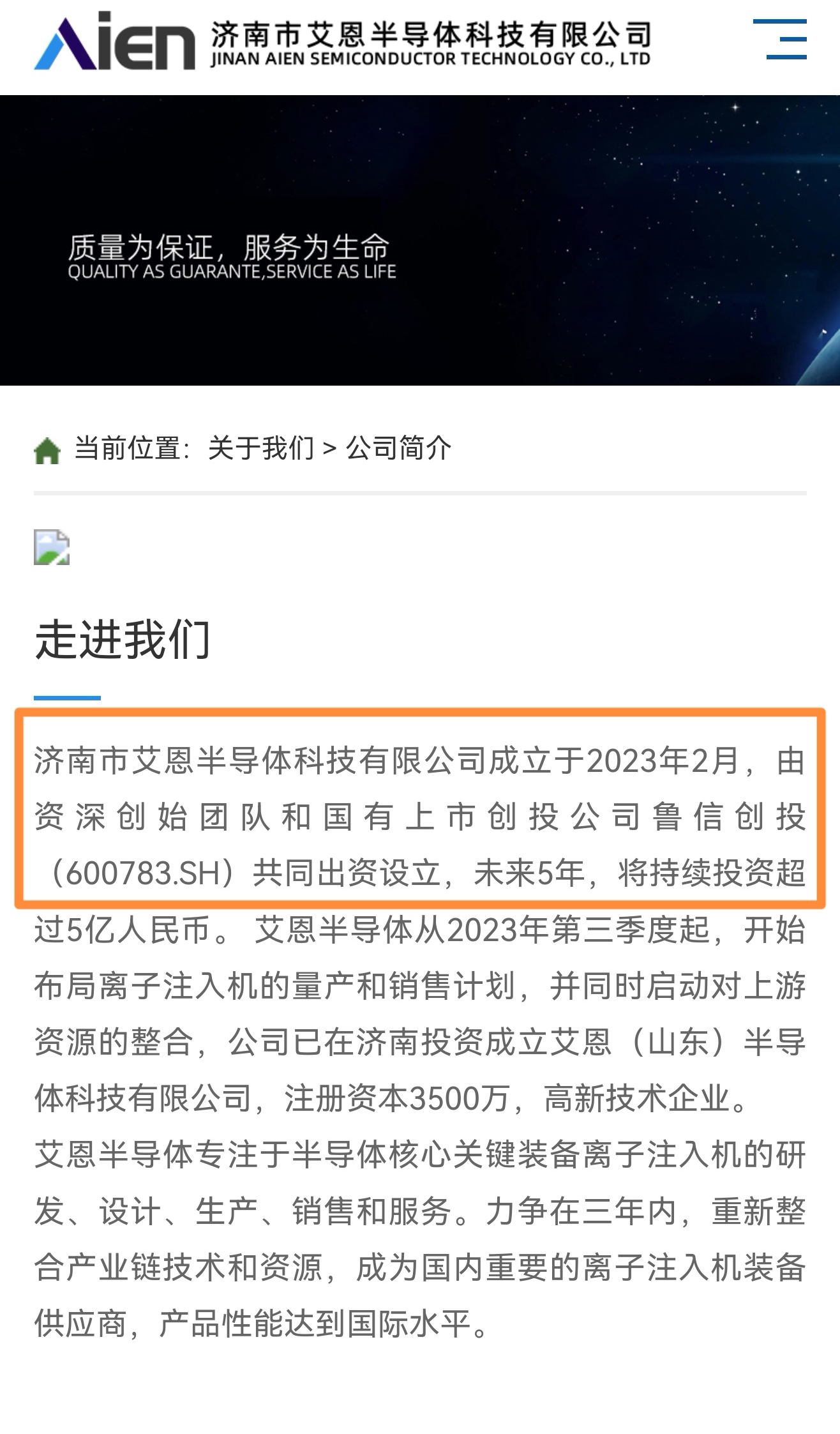

济南市艾恩半导体科技有限公司成立于2023年2月，由资深创始团队和国有上市创投公司鲁信创投（600783.SH）共同出资设立，未来5年，将持续投资超过5亿人民币。
