2026年1月28日，黄仁勋到中国的第一天，见了超赢钻石的创始人朱艳辉。公开信息显示，两人谈的是"共同推进第四代半导体钻石晶圆的产业化进程"。超赢钻石研发的金刚石-铜复合材料，当时已经通过了英伟达的供应链验证。一个月后，英伟达在CES正式宣布下一代GPU全面采用金刚石散热方案。
在这条消息出来之前，培育钻石行业已经在珠宝市场里卷了三年价格战，一克拉从3万块跌到五六千，河南的工厂亏损、裁员、论吨卖钻。英伟达的宣布让一件事突然变得明确：GPU芯片的功耗大到铜已经接不住了，而地球上唯一能接住这个热量的材料，全球90%的产能恰好窝在中国河南。
铜到极限了铜的热导率约400 W/mK，硅的10倍不到，在工程上属于优秀的导热材料，过去三十年从CPU到GPU的所有散热方案都围着铜转。2026年这条线被一脚踹破了。
英伟达Vera Rubin架构GPU，单颗芯片功耗冲向1500瓦，峰值超过2300瓦。一台家用微波炉的功率大概800到1000瓦，一颗Rubin全速跑起来相当于两台微波炉的热量同时挤在一块指甲盖大的硅片上。芯片局部热流密度突破1000W/cm²之后，铜的物理极限到了。液冷管可以无限加粗，冷板可以无限做大，但热从芯片传到铜的这一小段路径，铜本身的导热速度不会再快了。液冷解决的是热量被带走的速度，热量能不能先从芯片里快速出来的速度，才是新瓶颈。收费站后面哪怕修了十条高速，收费口只有一个，一样堵死。
这个新瓶颈面前只剩下一种答案。金刚石，热导率2200 W/mK，自然界导热最快的物质，是铜的5倍。热膨胀系数还能调配到跟硅接近，反复热胀冷缩焊点不会撕裂，铜跟硅的膨胀率差了将近6倍。当物理定律在1000瓦画了一条线，铜这边的所有工程优化都成了线这边的内卷。跨线的方法只有一个：换材料。
两条路，同一个结论金刚石散热目前有两条技术路线，NVIDIA选的那条已经商用。
第一条是金刚石-铜复合材料。用CVD法长出来的金刚石薄片，100到300微米厚，比三张A4纸叠一起还薄，跟铜热沉压合做成散热盖，直接贴在GPU芯片上面。热从芯片出来先经过金刚石层，导热速度是纯铜方案的三到五倍，再传给铜层和液冷系统。这套方案不改液冷架构，只把传热链条上最慢的第一环从铜换成金刚石。Vera Rubin用的就是这条路。
第二条是全金刚石热沉片。不用铜，整片散热基底都用CVD金刚石来做，热导率800到2200 W/mK，性能最强但成本最高。黄河旋风今年2月投产的8英寸热沉片产线、四方达的12英寸散热片，走的都是这条路。
两条路的结论一样：让热从芯片出来的第一段路径，不再经过铜。
2026年2月，Akash Systems向印度一家AI公司交付了全球首批集成金刚石冷却的NVIDIA H200服务器。实测数据：GPU热点温度从72.6°C降到62.3°C，每瓦算力性能提升约15%。一万张H200部署金刚石散热，等效多出1500张卡的算力。这张账单所有买GPU的人都在算。5月，郑州超算中心完成国内首次金刚石-铜复合材料规模化部署，芯片模组传热能力提升80%，温度降低5°C。
河南握着什么牌全球人造金刚石90%以上产自中国，河南一个省占全国80%。这个集中度在全球任何供应链里都算极端。
壁垒不在矿藏。人造金刚石是人造的，但真正的壁垒在六面顶压机，一种重几十吨、在高温高压下把石墨压成金刚石晶体的巨型设备。中国从1960年代开始制造和操作这种设备，河南一直是超硬材料工业基地，几十年攒下来的设备调试经验和操作工手感形成了一道搬不走的墙。一台压机的工艺参数靠的是师傅长年累月调出来的手感，手册上抄不到。这跟电子布工厂的拉丝工段一个逻辑：老师傅退休，整条产线的良率跟着往下掉。
AI散热用的金刚石和珠宝柜台的钻石有一个关键区别。珠宝挑颜色、净度、切工，目测好不好看。散热只有一个指标：热导率，看晶体纯不纯。从前的人造金刚石产业围着"越白越好"转，现在围着"越纯越好"转。这个切换把整个行业的产品逻辑翻了过来。

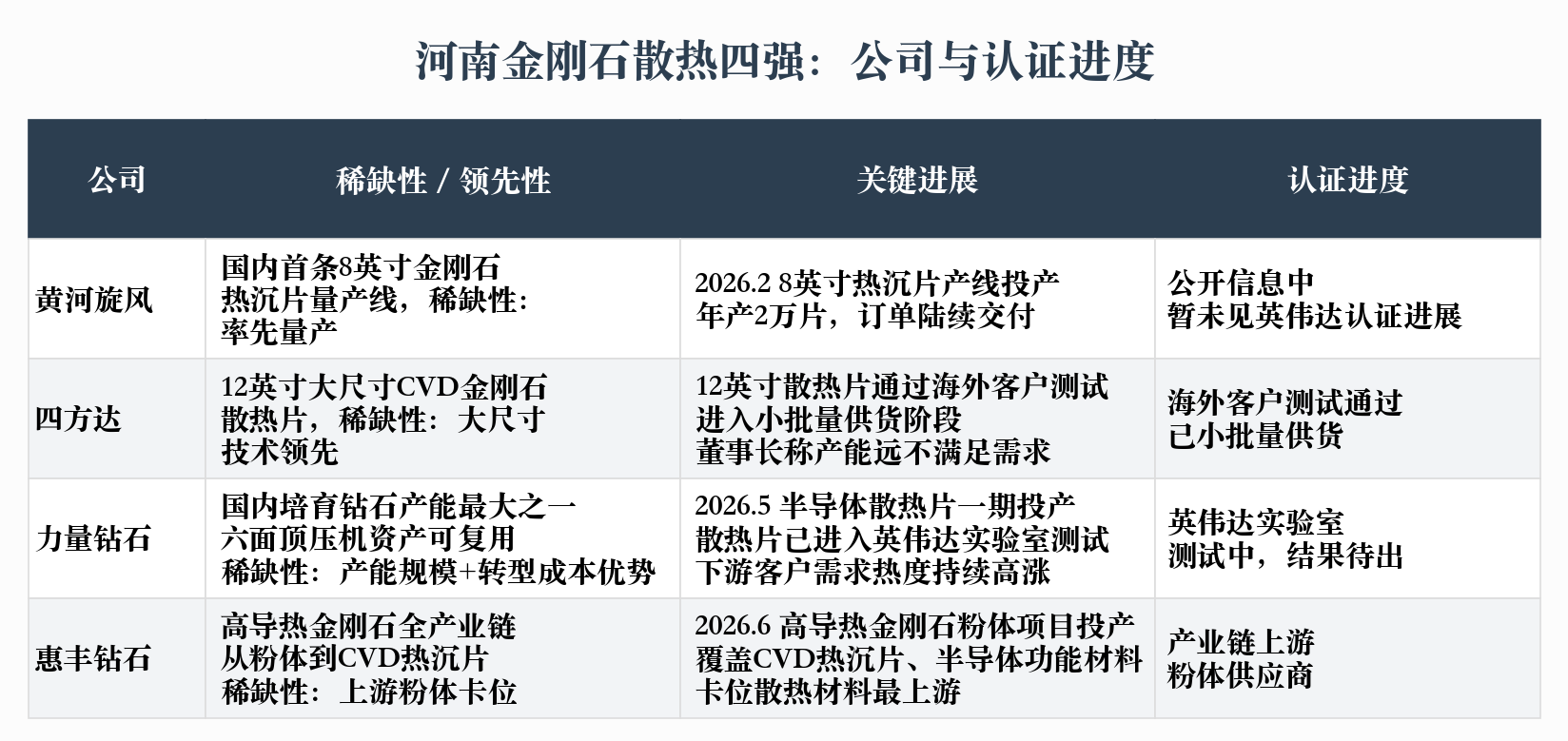

国内有四家公司卡位最靠前：
黄河旋风今年2月投产了国内第一条8英寸金刚石热沉片量产线，年产2万片，订单已经在交付。它是第一个把热沉片从实验室推到产线的。
四方达做的是12英寸大尺寸散热片，已通过海外客户测试进入小批量供货。董事长公开说"目前的产能完全不能满足市场需求"。大尺寸上每大一圈，覆盖芯片面积大一块，单位成本降一截。
力量钻石的半导体散热片5月刚投产，已经送进英伟达实验室做测试。它的特殊底牌是培育钻石产能国内最大之一，珠宝市场崩了以后六面顶压机资产可以直接转过来做散热片，产线转型的沉没成本比纯从零开始的同行低一截。
惠丰钻石铺的是全链条，从金刚石粉体到CVD热沉片到半导体功能材料全做。6月高导热粉体项目刚投产，卡在散热材料的最上游，无论谁做热沉片都绕不开粉体供应。
认证才是真正的窄门
做出一片能导热到1000 W/mK以上的金刚石热沉片，国内至少有三四家能做到。让它通过英伟达的可靠性认证，目前还没有一家公开确认完成。
GPU要在数据中心不间断跑好几年，中间经历几千次热胀冷缩循环，任何一次散热失效都可能崩掉一个机柜的算力。英伟达对散热材料的认证测试覆盖热循环耐久、热阻稳定性、材料界面可靠性和长期服役衰减，周期6到12个月。任何一个批次测试出问题，整个认证从头来。
这套逻辑跟电子布进入CCL的配方锁定一模一样。散热片供应商一旦通过认证，下游客户不会轻易换：重新验证的成本太高、切换中出问题的风险太大。先通过认证的人，就在这条供应链上焊死了自己的位置。
这就是金刚石散热链条上最细的那根血管。中国一年能产几百万克拉金刚石晶体，但从晶体到一片通过英伟达认证的散热片，中间隔的不是产能，是时间。认证6到12个月，建线到稳定量产再18到24个月。Vera Rubin已经全面量产了，需求在前面跑，供给在后面追。四方达进度最靠前，通过了海外客户测试并小批量供货。力量钻石在英伟达实验室测试中，结果还没出来。黄河旋风产线已经投产，但公开信息中没看到认证进展。
这是一个经典的材料切换窗口：谁先拿到认证，谁就在未来三年的散热供应链里焊死位置。这个窗口不会永远开着。
同一颗碳原子，两种命运河南工厂里同一台六面顶压机压出来的金刚石晶体，送到珠宝市场一克拉几百块可能还卖不掉，切成100微米厚的散热片送进英伟达的实验室一片卖几千块还供不应求。
价值和价格的差距不在碳原子本身。碳没有变，变的是它解决谁的问题。解决新娘的问题，值几百。解决黄仁勋的问题，值几千。
这个故事跟电子布是同一条逻辑。在最上游的材料环节，谁家供应商最少、扩产周期最长、可替代性最低，谁就是整条链上最紧的瓶颈。电子布的故事是沙特停产切断了70%的PPE树脂、三个月后全球1080电子布库存归零、CCL厂一个月涨一次价、PCB厂有订单没板材。金刚石的故事是GPU功耗击穿铜的物理极限、材料被迫从铜切换到金刚石、全球90%产能恰好窝在河南、但能通过英伟达认证的散热片全行业加起来可能还填不满一条产线的产能。
同一种毛细血管思维。任何一条供应链上，最窄的瓶颈永远不在最显眼的位置。不在芯片厂，不在光刻机，不在GPU品牌。它蹲在扩产周期最长、供应商最少、可替代性最低的那个节点。这个节点有时候是一张0.05毫米的玻璃纤维布，有时候是河南工厂里一片100微米厚的金刚石薄片。
