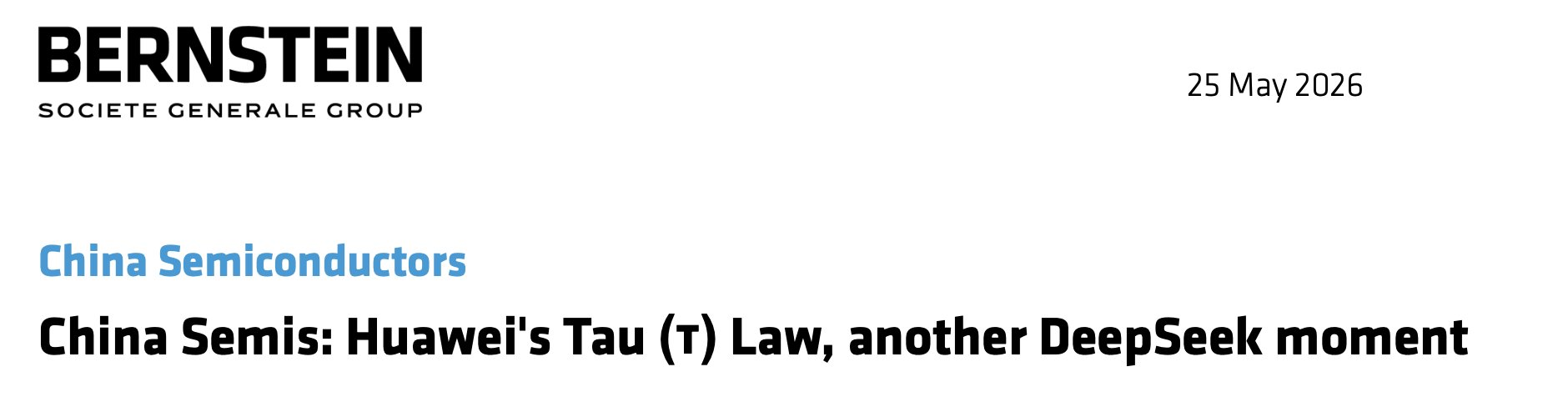

这份伯恩斯坦（Bernstein）关于“华为韬（τ）定律”的研报非常有意思，它实际上是在探讨中国半导体产业在“后摩尔定律时代”的一种生存与突围策略。
研报最核心的价值在于它重新定义了中国半导体的进步路径。
传统路径（摩尔定律）：依靠EUV光刻机，不断缩小晶体管的物理尺寸（几何缩微），以此提升性能。这是台积电、三星、英特尔的路径。
华为路径（韬定律/τ定律）：在无法获得EUV（物理尺寸受限）的情况下，通过3D堆叠（逻辑折叠）和系统级优化，缩短信号传输路径（降低时间常数τ）。
分析结论：这是一种极其聪明的“田忌赛马”策略。既然在“物理微缩”这条路上被封锁了，那就换道去拼“封装互连”和“架构设计”。这证明了中国半导体产业正在从单纯的“制造追赶”转向“架构创新”。
研报将此举比作“DeepSeek时刻”，这个类比非常精准且耐人寻味：
DeepSeek模式：在算力硬件（GPU）被封锁的情况下，通过算法优化（如MoE架构、FP8混合精度等），用更少的算力跑出了媲美顶尖模型的效率。
韬定律模式：在光刻机（EUV）被封锁的情况下，通过架构创新（3D堆叠），用相对落后的制程做出了接近先进制程的性能。
投资信号：这意味着“国产替代”的逻辑升级了。以前市场担心没有EUV中国芯片就完了，现在这个报告告诉大家，没有EUV也能通过另一种技术路线（类似DeepSeek的算法突围）活下来甚至反超。这极大地修复了市场对中芯国际、长电科技等产业链的估值预期。
研报中提到的两组数据非常关键，揭示了华为技术的具体落地情况：
1.5μm 混合键合节距 vs 台积电 6μm：
这是一个惊人的数据。混合键合（Hybrid Bonding）是3D堆叠的核心技术，节距越小，代表互连密度越高，信号传输越快。
如果华为真的在量产或准量产阶段做到了1.5μm，这意味着在先进封装领域，华为（及其国内合作伙伴）可能已经走在了台积电前面，或者至少在第一代产品上实现了单点超越。
53.5% 密度提升：
这直接抵消了制程落后带来的劣势。比如，虽然用的是7nm或更成熟的工艺，但通过堆叠，等效密度可能接近5nm甚至3nm的水平。
虽然报告定性积极，但分析师非常清醒地指出了物理层面的硬伤，这也是投资者必须关注的风险点：
散热问题（热密度）：
这是3D堆叠最大的天敌。把两层甚至多层发热的芯片叠在一起，热量很难散出去。这可能会限制芯片的最高频率（主频上不去），导致这种芯片适合做AI推理或特定计算，但不一定适合做高频CPU。
良率与成本（积劳成疾）：
3D堆叠是“乘法效应”。如果单层良率是90%，两层叠在一起，总良率就是0.9 * 0.9 = 81%。层数越多，良率越低，成本呈指数级上升。
这意味着华为的这种芯片可能造价极高，初期只能用于高端旗舰机型或服务器，难以大规模铺货。
生态差距：
台积电的SoIC是一个成熟的生态，有完整的EDA工具和IP支持。华为的LogicFolding目前更多是“单打独斗”，设计难度极大，对工程师的要求极高。
这份Bernstein的研报是一份“看多中国半导体创新力”的宣言书。
它告诉我们，华为的“韬（τ）定律”不仅仅是技术上的突破，更是战略上的突围。它证明了在极限施压下，中国半导体产业找到了一条“去EUV化”的可行路径。虽然面临散热和成本的挑战，但这种“架构换制程”的思路，已经足以让全球半导体巨头（如英伟达、英特尔）开始重新评估中国对手的竞争力。
